Tipos de casquillo para bombillas: guía completa y consejos útiles
Los casquillos para bombillas, también conocidos como portalámparas, son los mecanismos encargados de asegurar la fijación de las bombillas al soporte. En el mercado puedes encontrar multitud de tipos de casquillos diseñados para ajustarse a un tipo específico de bombilla.
A continuación, te presento los tipos de casquillos de bombillas más comunes para que sepas detectar cuál necesitas.
¿Qué es un casquillo para bombillas?
El casquillo para bombillas es el elemento que conecta la bombilla con la fuente de energía, consiguiendo una fijación segura en la lámpara o el soporte.
Existen diferentes tipos de casquillos, los cuales varían según el tipo de bombilla, el voltaje y el uso previsto.
Para leer correctamente los casquillos de las bombillas, debes prestar atención a las letras y números que aparecen en el envase del producto.
Aquí te explico cómo interpretarlos:
La letra inicial indica el tipo de rosca o el mecanismo de conexión del casquillo.
- E: rosca tipo Edison, común en la mayoría de las bombillas.
- B o BA: casquillo tipo Swan o de bayoneta, utilizado en bombillas que se encajan girando.
- C: contacto de presión para tubos circulares.
- G: contacto mediante clemas de presión simples, típico en lámparas halógenas.
- GX: similar al anterior, pero con clemas reforzadas.
- GU: clemas diseñadas para bombillas con protección contra el calor en la parte trasera.
- GZ: para bombillas de alta emisión calorífica trasera, con contacto por clemas.
- R: casquillo para lámparas rectilíneas con terminales simples.
- RX: similar al anterior, pero con terminales reforzados.
- Fa: casquillo para lámparas rectilíneas con terminal macho.
El número indica el diámetro del casquillo o, si es un casquillo bipin, la separación entre los pines.
La segunda letra (si está presente) se refiere al número de contactos de la bombilla.
- S: contacto sencillo.
- D: contacto doble.
- Q: contacto cuádruple.

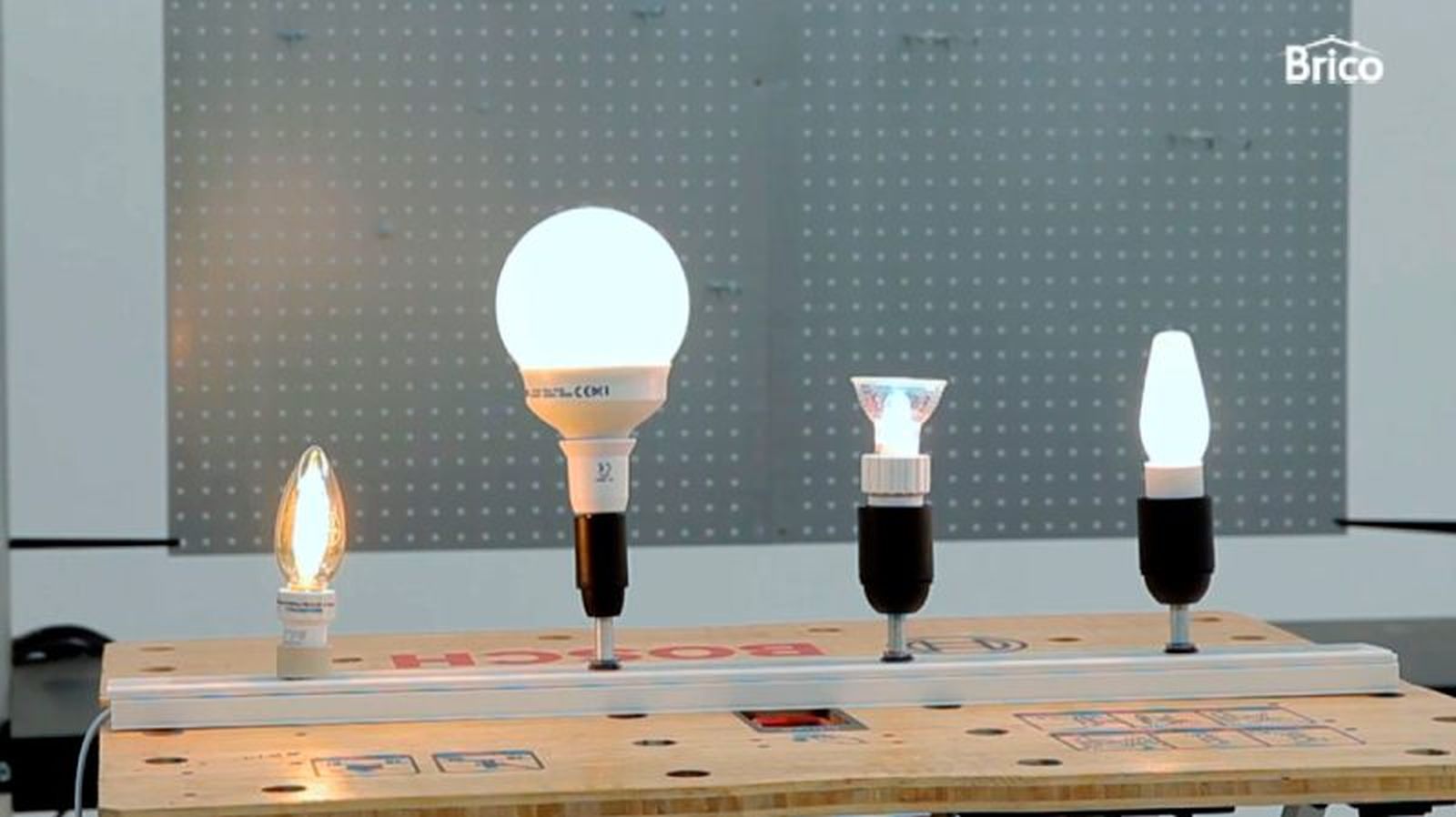

Tipos de casquillo más comunes
Hoy en día existen diferentes tipos de bombillas, pero todas ellas van roscadas, generalmente, con el mismo casquillo.
Las medidas más utilizadas son las denominadas E27 con un diámetro de 26-27 mm y la E14 de 14-17mm de diámetro. Sin embargo, en Norteamérica las medidas estándar son la E26, la E12 y la E10.

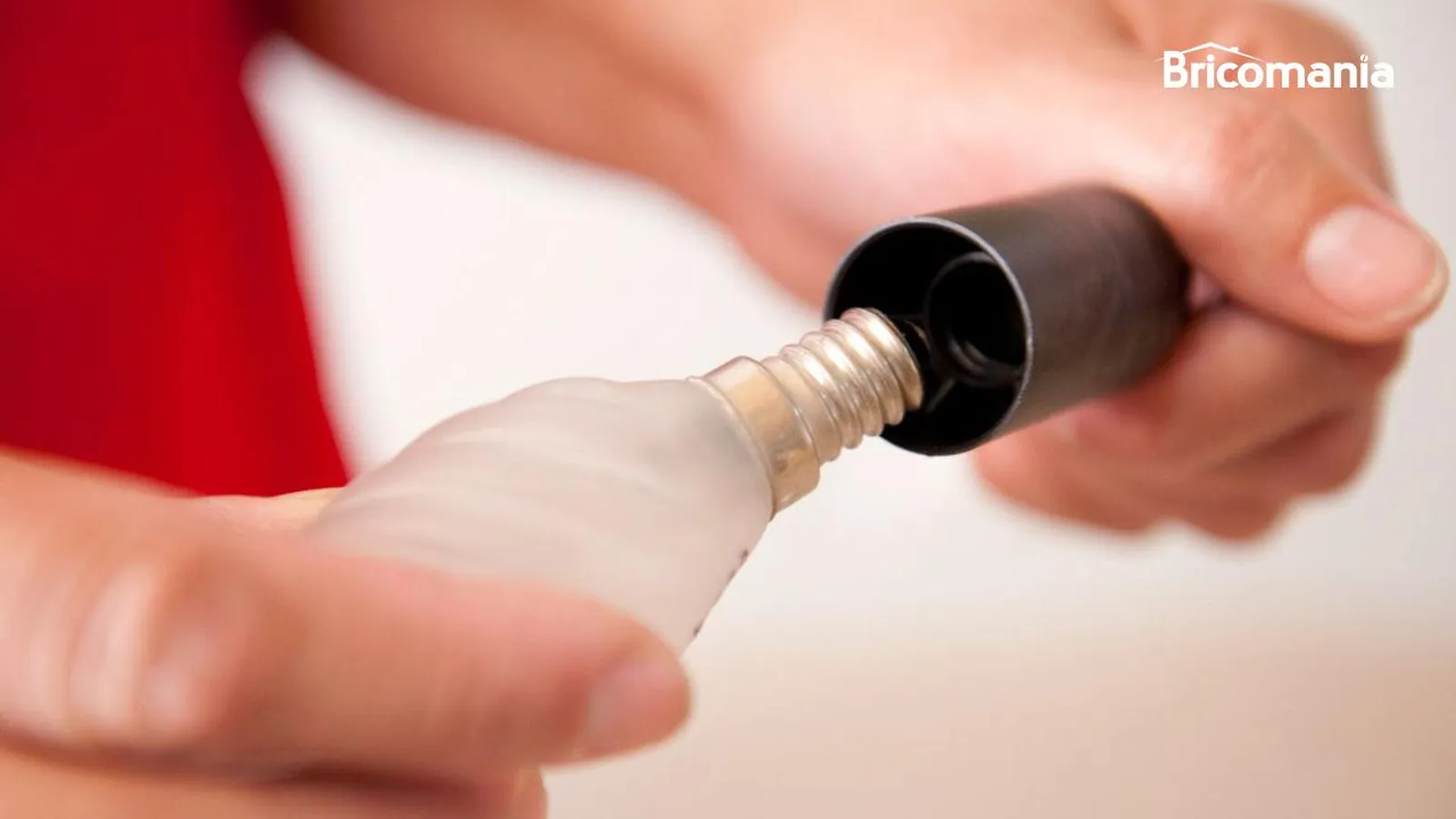

El casquillo está divido en dos piezas unidas entre sí por sistemas de rosca o de bayoneta. La parte superior del casquillo tiene una rosca (hembra) que coincide con la de la bombilla (macho).
A continuación, te enseño los tipos de casquillos para bombillas más comunes.
Casquillo E27
El casquillo E27, conocido como rosca Edison o rosca gruesa, se trata de uno de los casquillos más utilizados en Europa. Cuenta con un diámetro de 27 mm que es compatible con la mayoría de las bombillas estándar.
Por lo general, se emplea en luminarias como lámparas de colgar, lámparas de sobremesa, plafones de techo y apliques de pared.
Este casquillo es compatible con diferentes tipos de bombillas, incluyendo incandescentes, de bajo consumo, halógenas y LED todas ellas diseñadas para funcionar a 230V.
- Diámetro: 27 mm
- Voltaje: 230V
- Tipo de rosca: Edison
- Usos comunes: Lámparas de colgar, lámparas de sobremesa, plafones de techo, apliques de pared.
- Bombillas compatibles: LED, halógenas, de bajo consumo, incandescentes.
Casquillo E14
El casquillo E14 es el segundo más popular después del E27 y se caracteriza por ser uno de los más pequeños, con un diámetro de 14 mm. Es comúnmente utilizado en lámparas de mesa y lámparas decorativas, donde se necesita una fuente de luz más compacta.
- Diámetro: 14 mm
- Voltaje: 230V
- Tipo de rosca: Edison
- Usos comunes: Lámparas de araña, ventiladores de techo, lámparas de mesa.
- Bombillas compatibles: LED, halógenas, de bajo consumo, incandescentes.
Casquillo GU10
El casquillo GU10 es un casquillo bipin que se utiliza principalmente en iluminación direccional, como focos empotrables y rieles. Se bloquean en su sitio con un giro, lo que garantiza una conexión segura y fiable.
- Distancia entre pines: 10 mm
- Voltaje: 230V
- Tipo de conexión: bipin
- Usos comunes: Focos empotrables, iluminación direccional, rieles de luz.
- Bombillas compatibles: LED, halógenas.
Casquillo GU5.3: Ideal para áreas húmedas
El casquillo GU5.3, también conocido como MR16, es un tipo de conexión bipin. Opera a utilizado en focos de baja tensión. Es ideal para aplicaciones en áreas húmedas, ya que operan con 12V, lo que le hace seguro para áreas húmedas como cocinas, baños o jardiners. Para colocarlos solo tienes que encajarlos en los focos con presión. Se utilizan para bombillas con bajo voltaje y transformador.
- Distancia entre pines: 5,3 mm
- Voltaje: 12V (requiere transformador)
- Tipo de conexión: Pin
- Usos comunes: focos empotrables, iluminación de jardines, baños y cocinas.
- Bombillas compatibles: Halógenas, LED.
Casquillo G9
El casquillo G9 es compacto y fácil de instalar, ya que las bombillas se encajan a presión. Es común en lámparas pequeñas y en aplicaciones decorativas donde el espacio es reducido.
- Distancia entre pines: 9 mm
- Voltaje: 230V
- Tipo de conexión: Pin
- Usos comunes: Apliques, plafones, lámparas de colgar.
- Bombillas compatibles: LED, halógenas.
Casquillo R7S
El casquillo R7S es un casquillo lineal diseñado para bombillas alargadas y estrechas. Se utiliza comúnmente en lámparas de pie y en proyectores, tanto en interiores como en exteriores.
- Tipo de conexión: Lineal
- Voltaje: 230V
- Usos comunes: Lámparas de pie, proyectores de exterior.
- Bombillas compatibles: Halógenas.
Casquillo G4
El casquillo G4 es uno de los más pequeños disponibles, lo que lo hace ideal para aplicaciones donde el espacio es limitado. Funciona a 12V y es común en iluminación decorativa y lámparas de oficina.
- Distancia entre pines: 4 mm
- Voltaje: 12V (requiere transformador)
- Tipo de conexión: Pin
- Usos comunes: Lámparas de mesa, lámparas de pie, iluminación decorativa.
- Bombillas compatibles: Halógenas, LED.
Casquillo E40
El casquillo E40, conocido también como "Goliat", es un casquillo de gran tamaño empleado en aplicaciones que demandan alta potencia, como la iluminación industrial o exterior.
- Diámetro: 40 mm
- Voltaje: 230V
- Tipo de rosca: Edison
- Usos comunes: Iluminación industrial, alumbrado público.
- Bombillas compatibles: De alta potencia, como las de 400W.
Casquillos en Norteamérica: E26, E12 y E10
En Norteamérica, los casquillos estándar son ligeramente diferentes. El E26 es el equivalente al E27 europeo, pero con un diámetro de 26 mm. Los casquillos E12 y E10 son más pequeños con diámetros de 12 y 10 mm y se utilizan en aplicaciones específicas como luces decorativas y de acento.
