Instalación eléctrica de superficie
Instalación eléctrica de superficie. En Bricomanía vamos a ver cómo hacer una instalación eléctrica de superficie y así lograremos tener la zona de trabajo más iluminada para hacer trabajos de bricolaje.
Coste
Medio
Dificultad
Media
Tiempo total
2 h 5 m

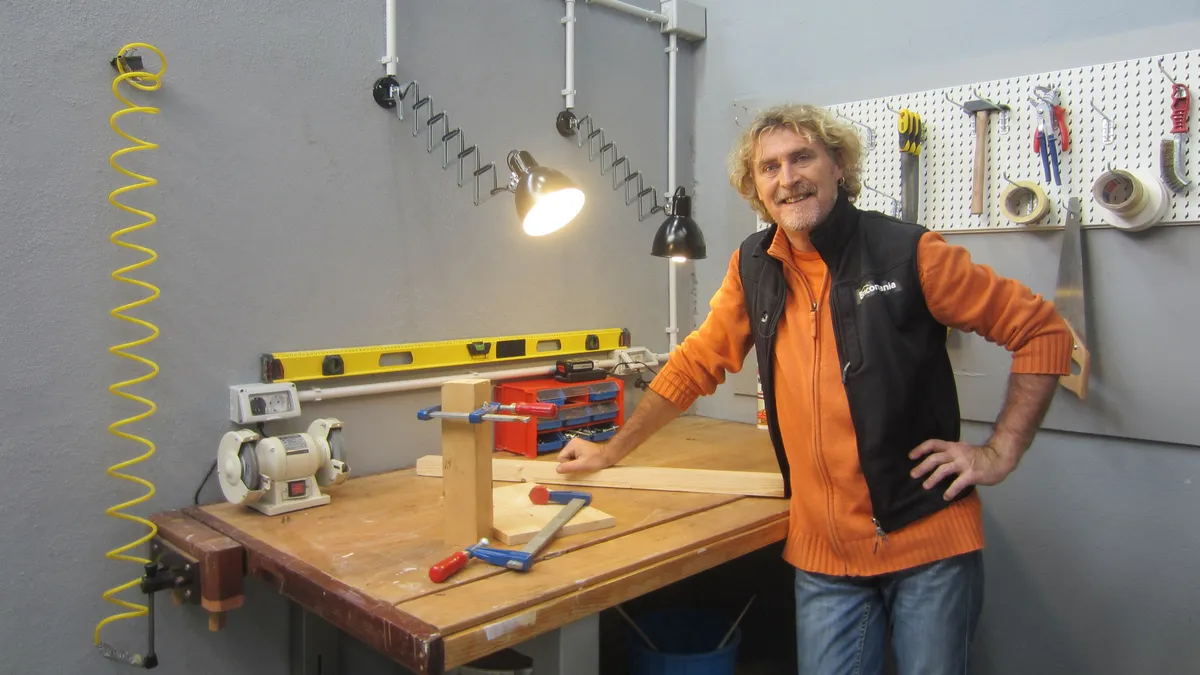

Para iluminar adecuadamente esta zona de trabajo, Kristian va a realizar una instalación eléctrica en superficie, a partir de una caja de registro ya existente.
Además, dotaremos al lugar de un par de bases de enchufe para poder trabajar cómodamente con nuestras herramientas
Herramientas
- Taladro atornillador
- Broca de widia de Ø 6 mm
- Punta PZ2
- Tijeras de electricista
- Destornillador de punta plana
- Sierra para metal
- Caja de ingletes en V
- Guía pasacables
Materiales
- Tubos de plástico de Ø 25 mm
- Piezas de unión de plástico
- Bases de enchufe de superficie
- Lámparas
- Cables eléctricos de 1,5 mm
- Cables eléctricos de 2,5 mm
- Tacos de nailon de Ø 6 mm
- Tirafondos de 4 X 60 mm
- Grapas
Paso a paso para hacer una instalación eléctrica de superficie
Paso 1

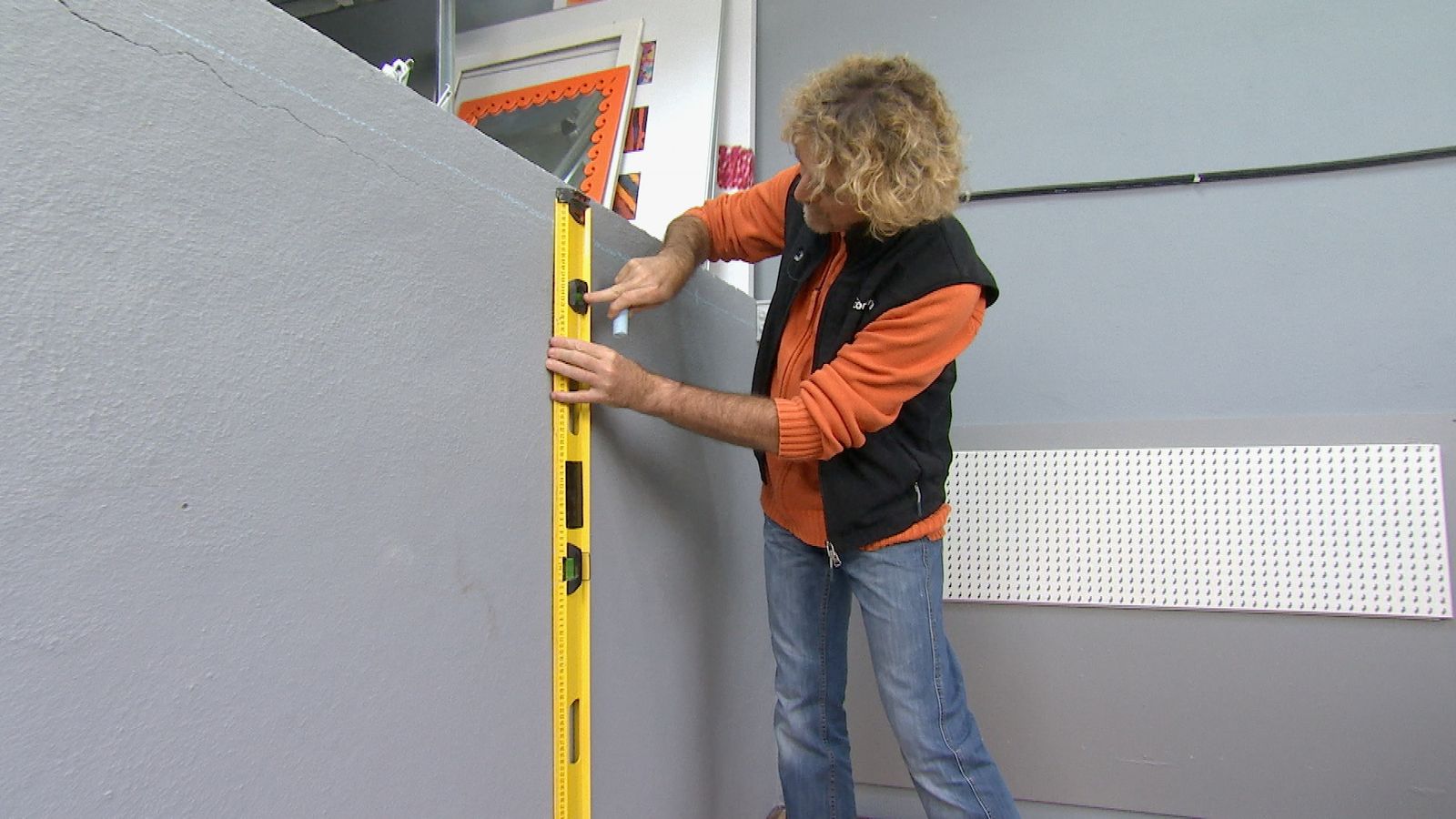

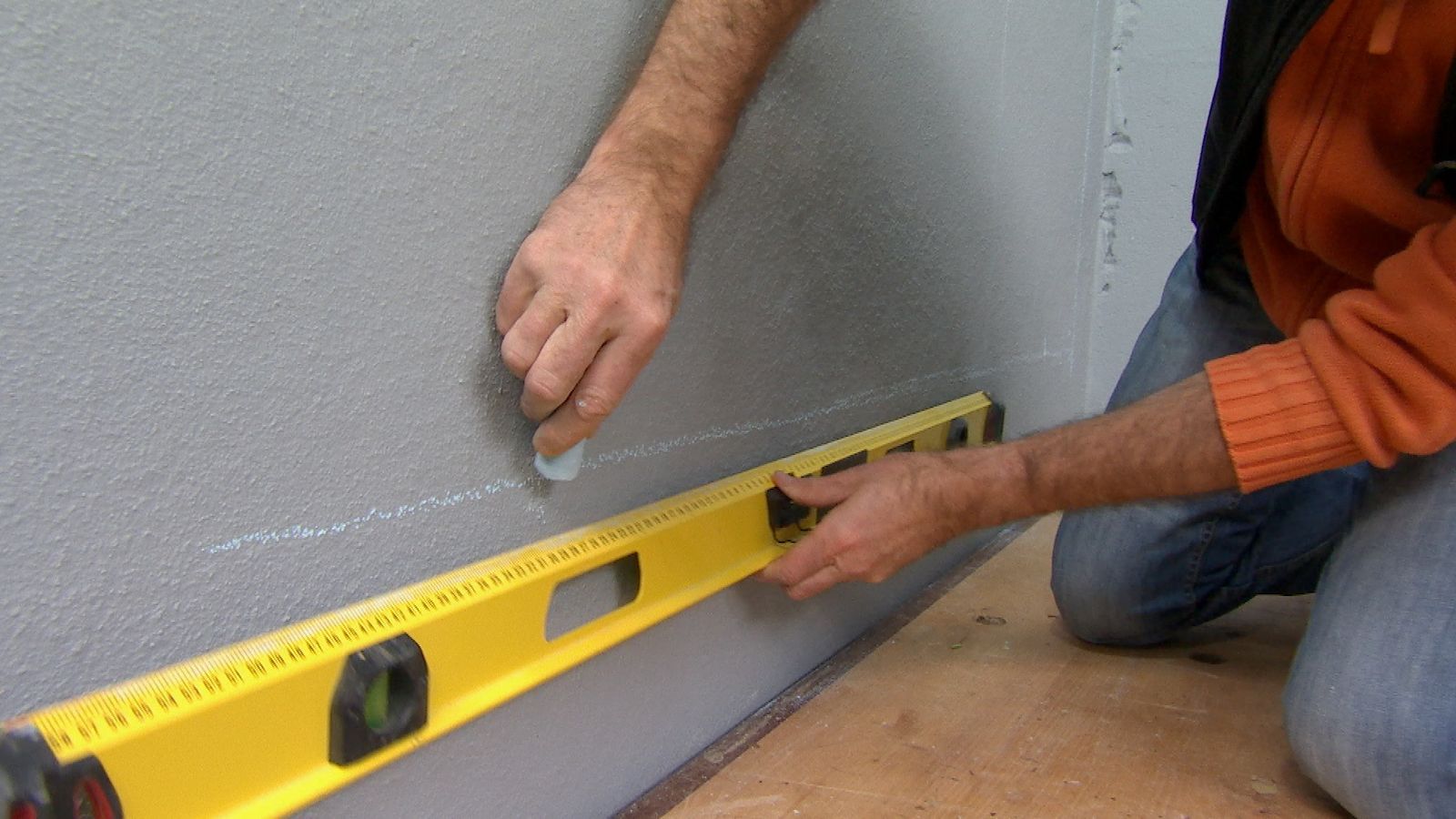

Lo primero que haremos será cortar la corriente eléctrica para trabajar con total seguridad. Después, trazamos en la pared el recorrido de la nueva instalación ayudándonos de un nivel de burbuja.
Paso 2
A continuación, señalamos también la posición de las bases de enchufe y las lámparas, así como los puntos en los que irán las grapas.
Paso 3

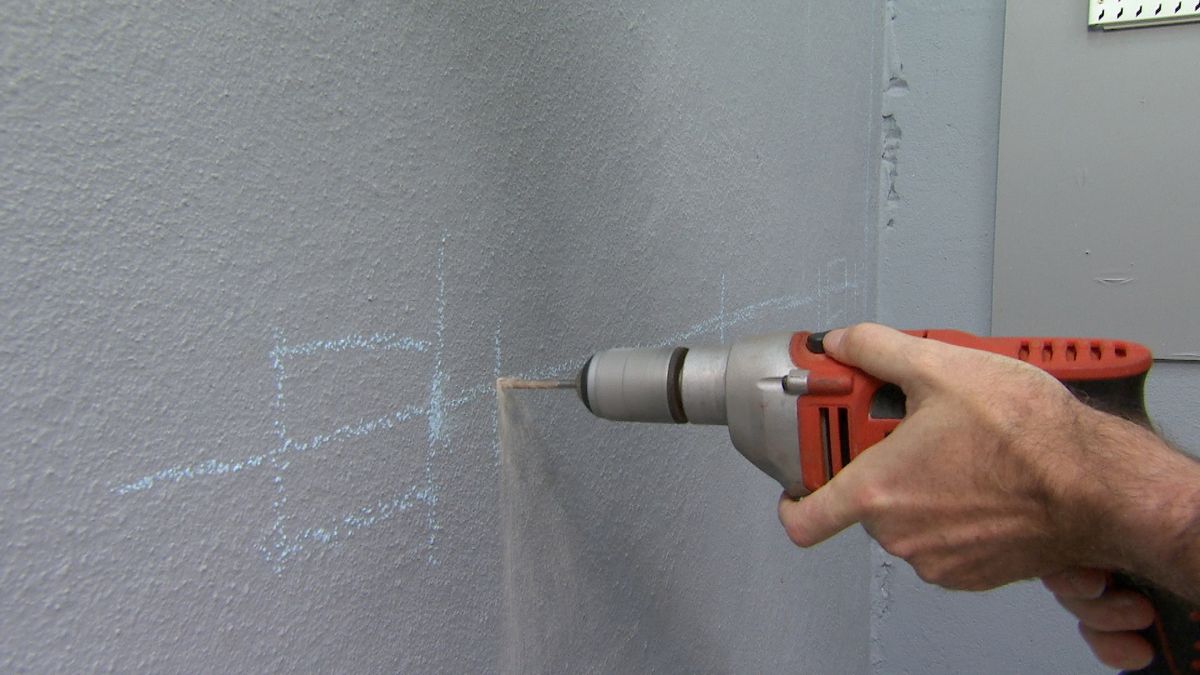

Con el taladro y una broca de widia del diámetro adecuado, hacemos los agujeros en la pared.

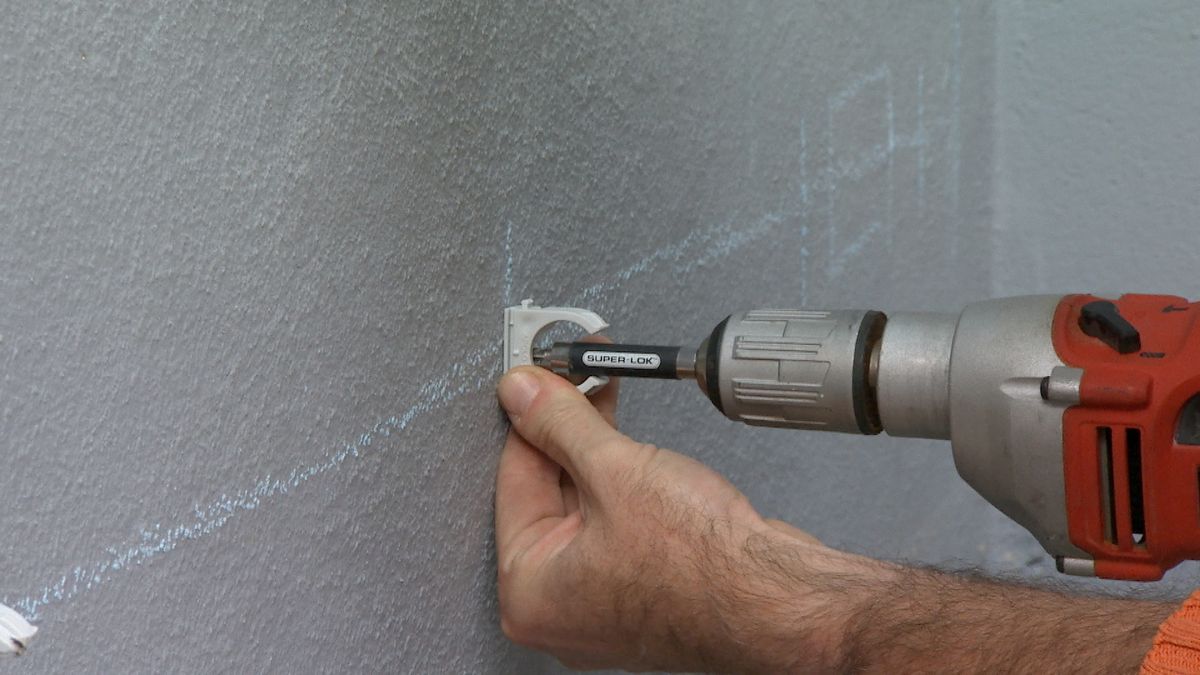

Paso 4

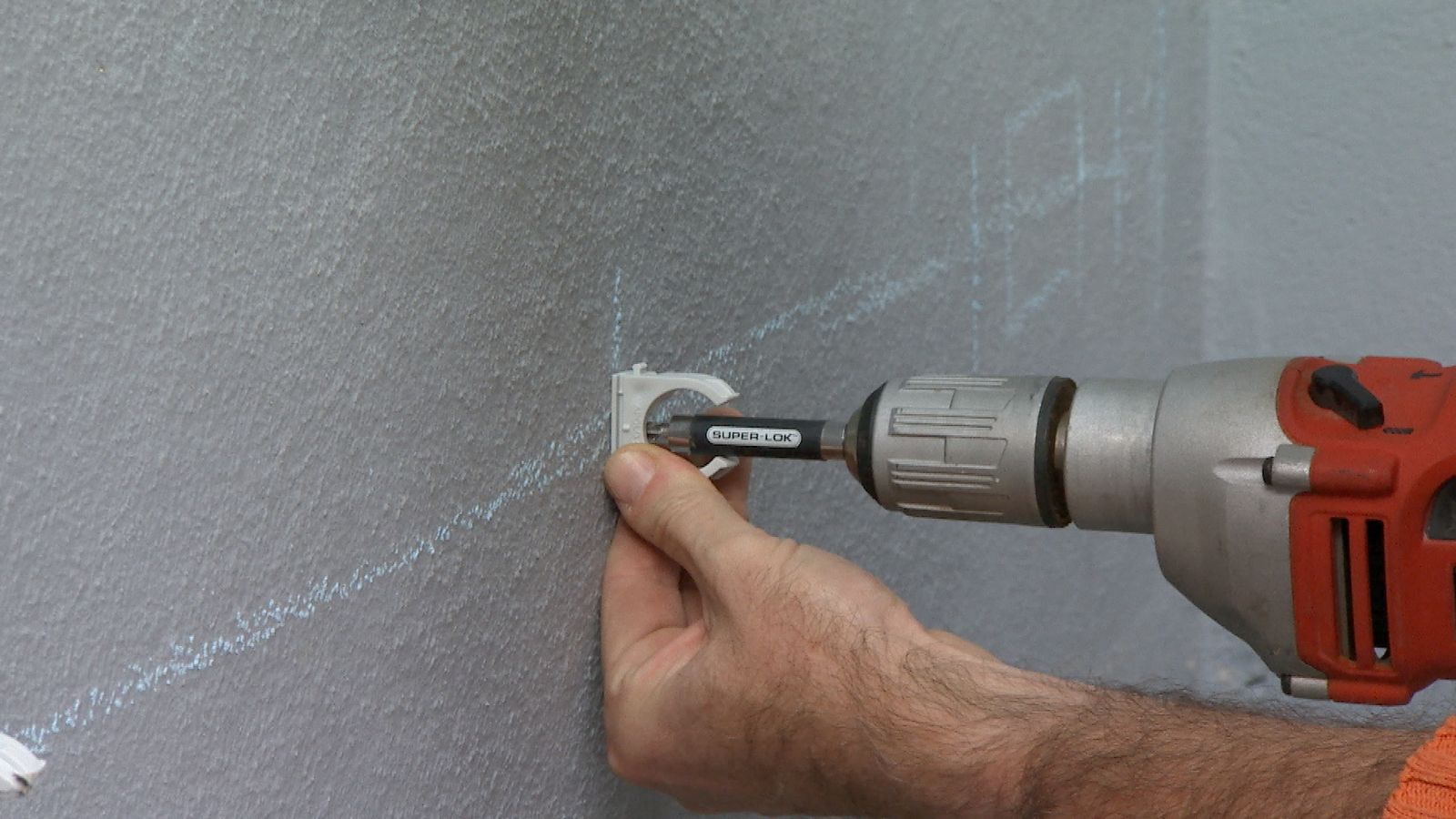

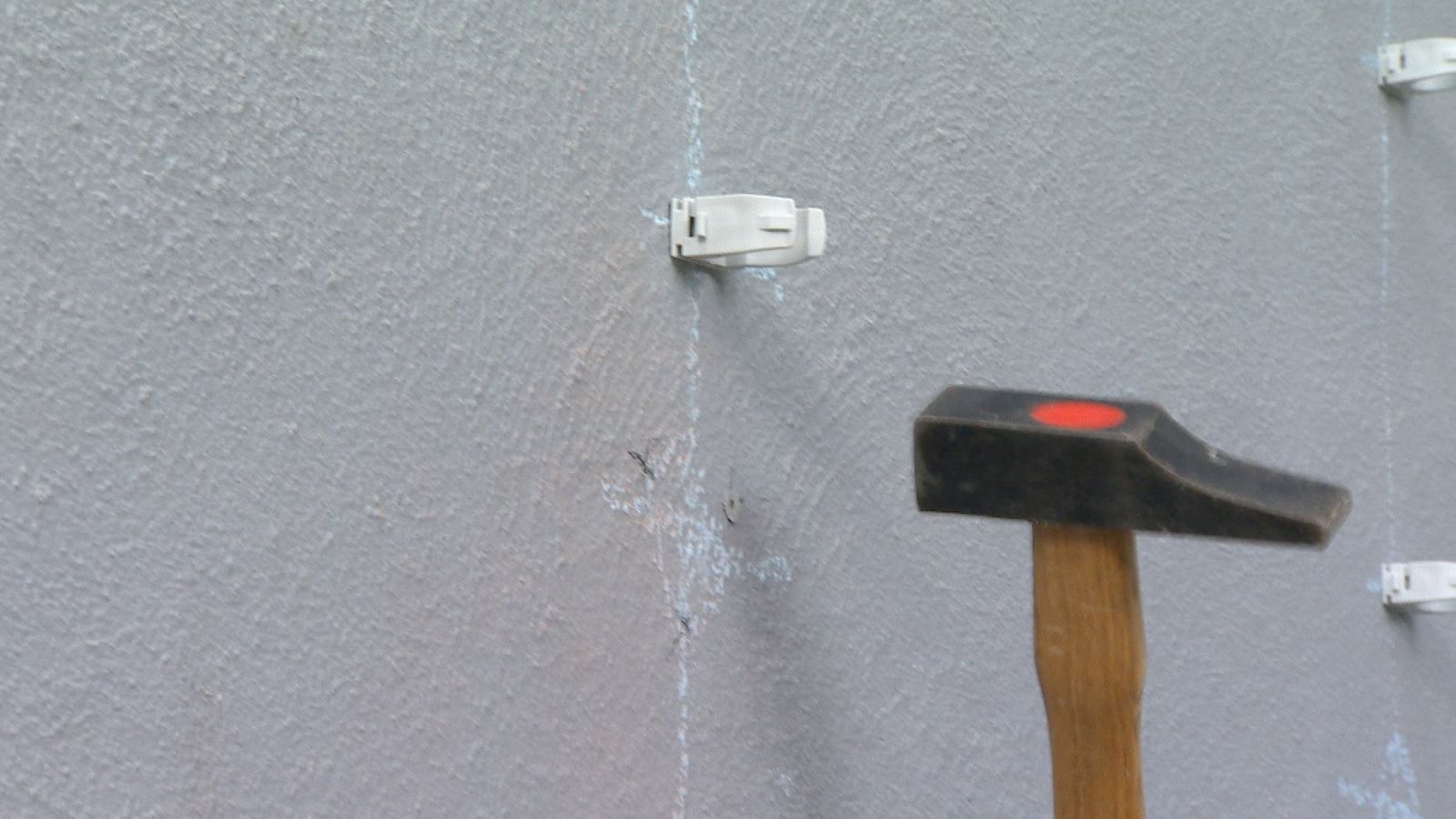

Una vez tengamos los agujeros, insertamos los tacos de nailon y fijamos las grapas con unos tirafondos.
Paso 5

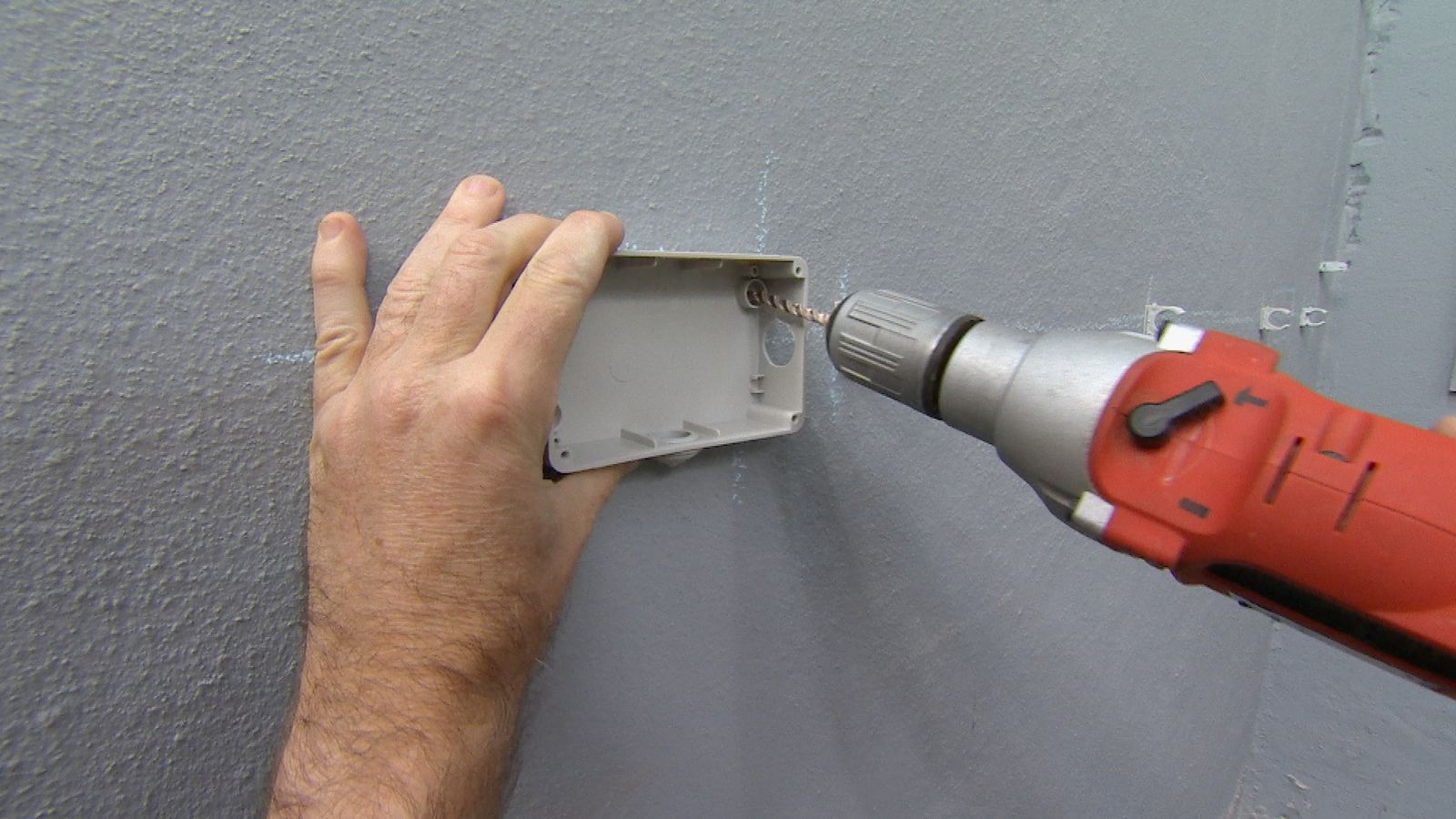

A continuación, presentamos las cajas en la pared y realizamos los orificios de sujeción para estas.
Paso 6

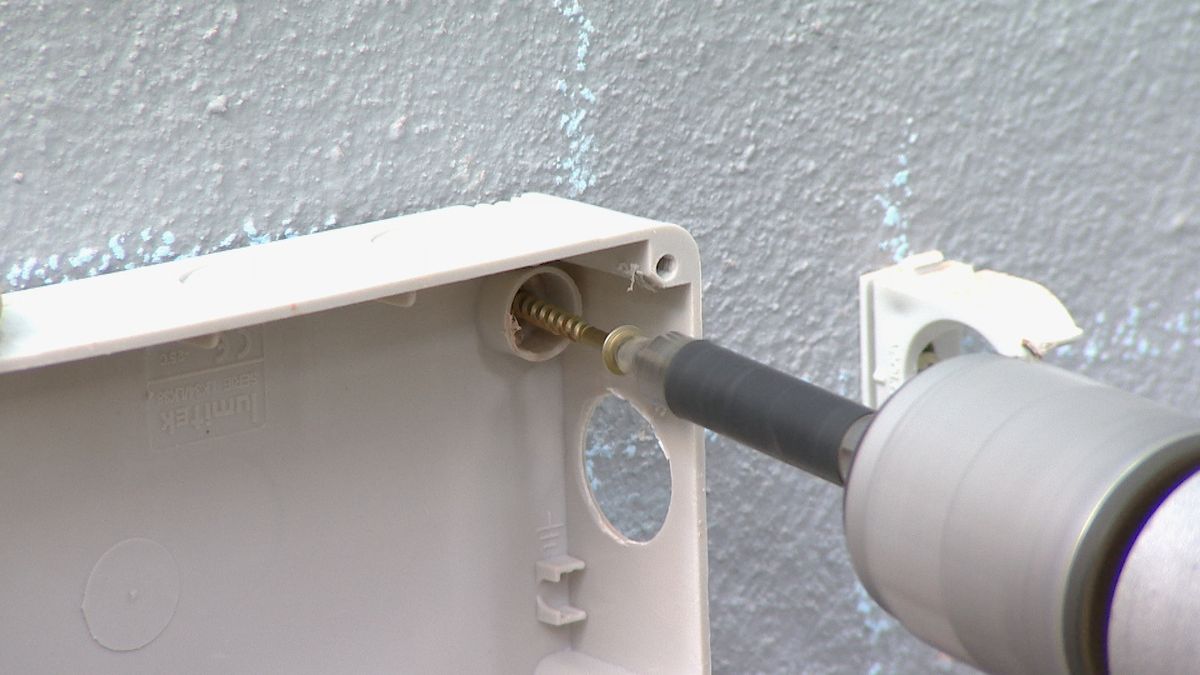

Después, introducimos los tacos y atornillamos las cajas en su posición.
Paso 7
Taladramos también los agujeros para las luminarias e insertamos los tacos.

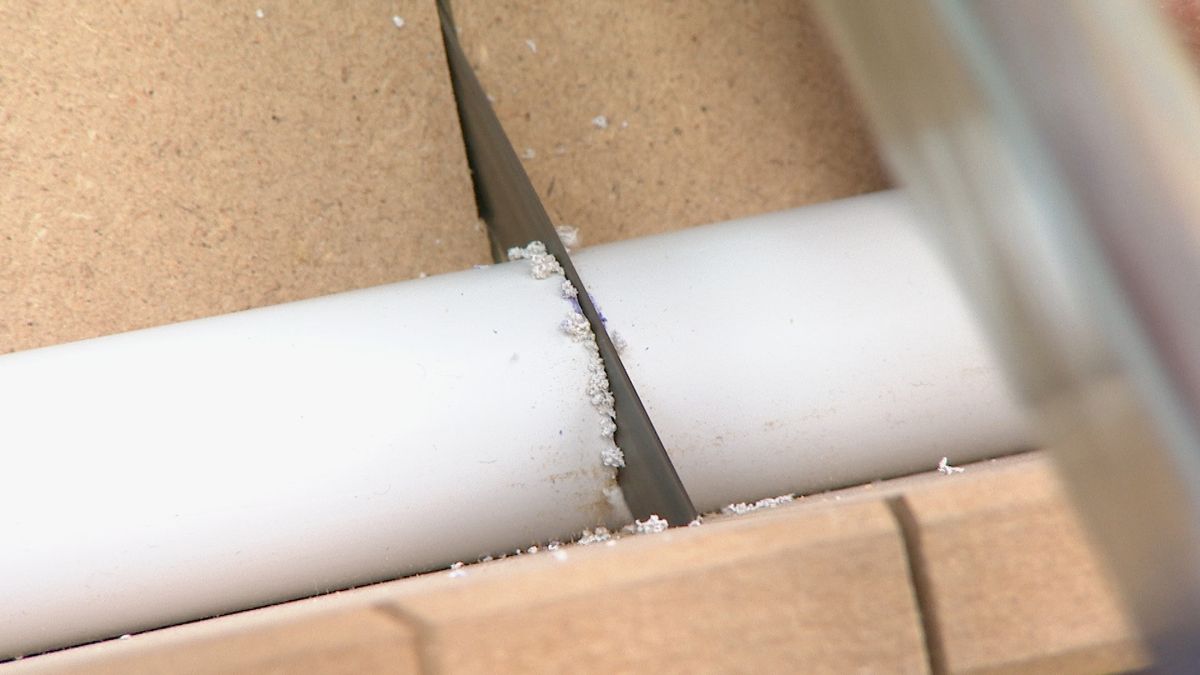

Paso 8

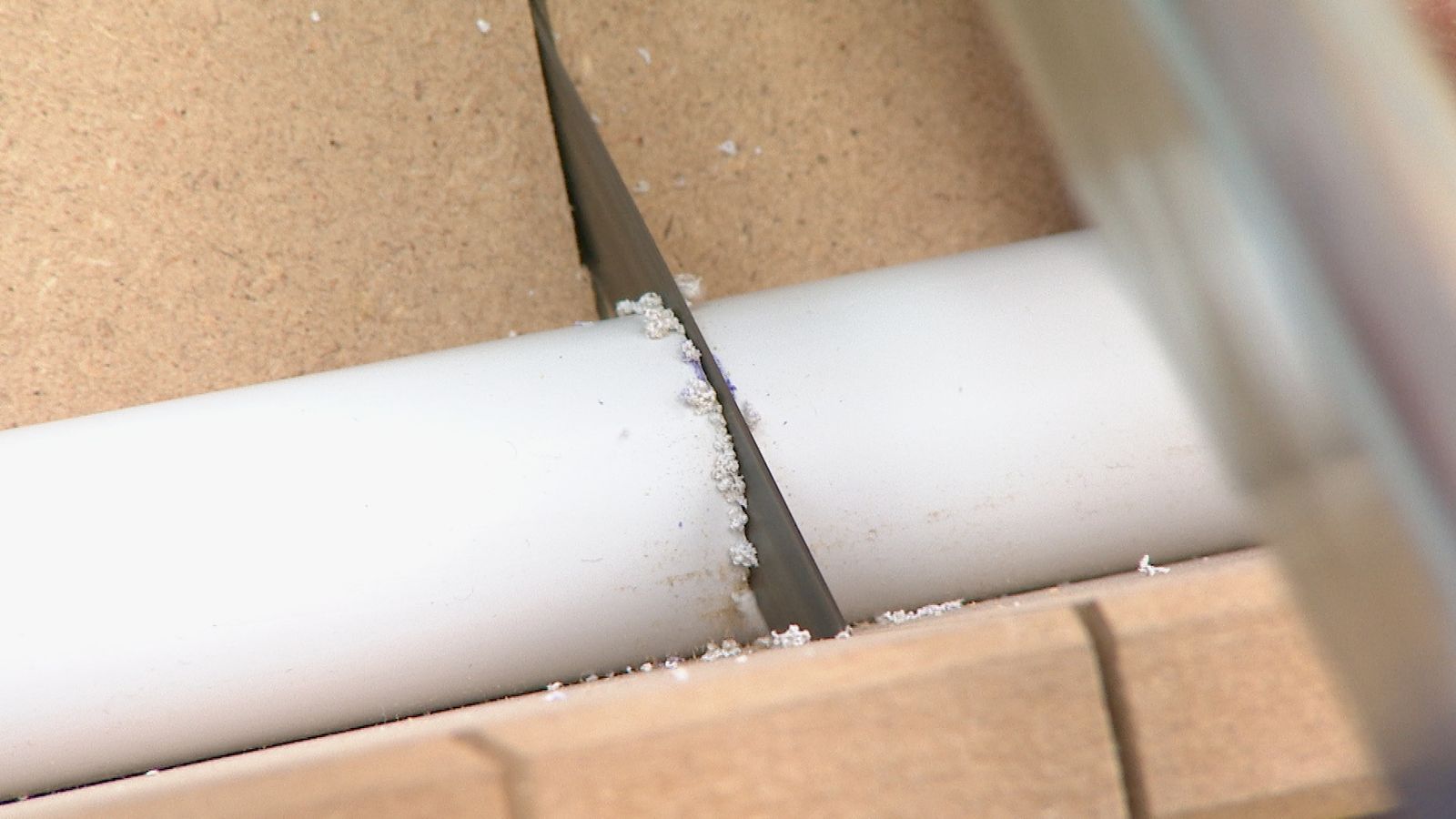

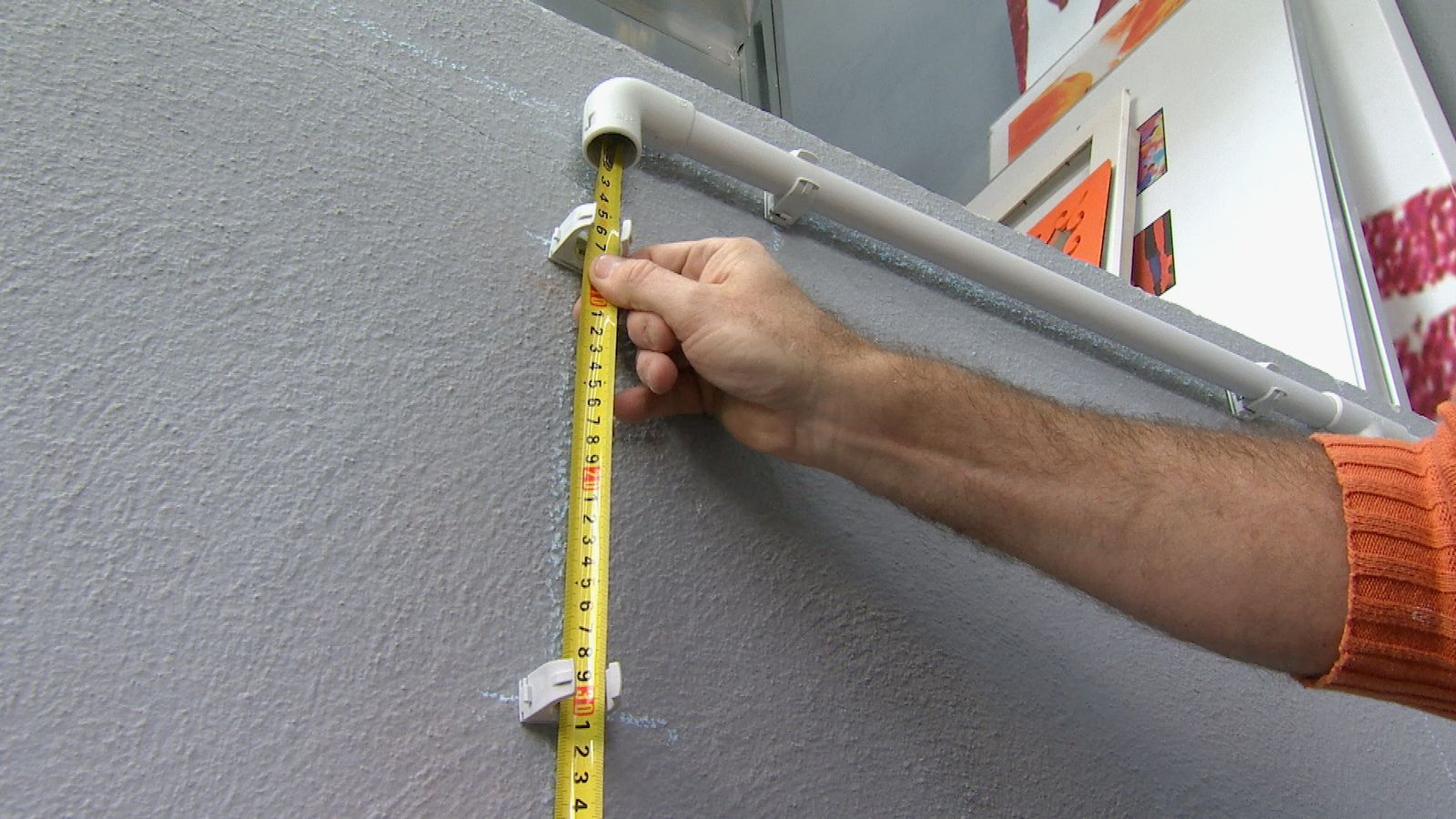

El siguiente paso será cortar los tubos por los que irán los cables a la medida que necesitamos. Para ello, primero mediremos las diferentes distancias y después cortaremos los tubos con esas referencias.
Paso 9

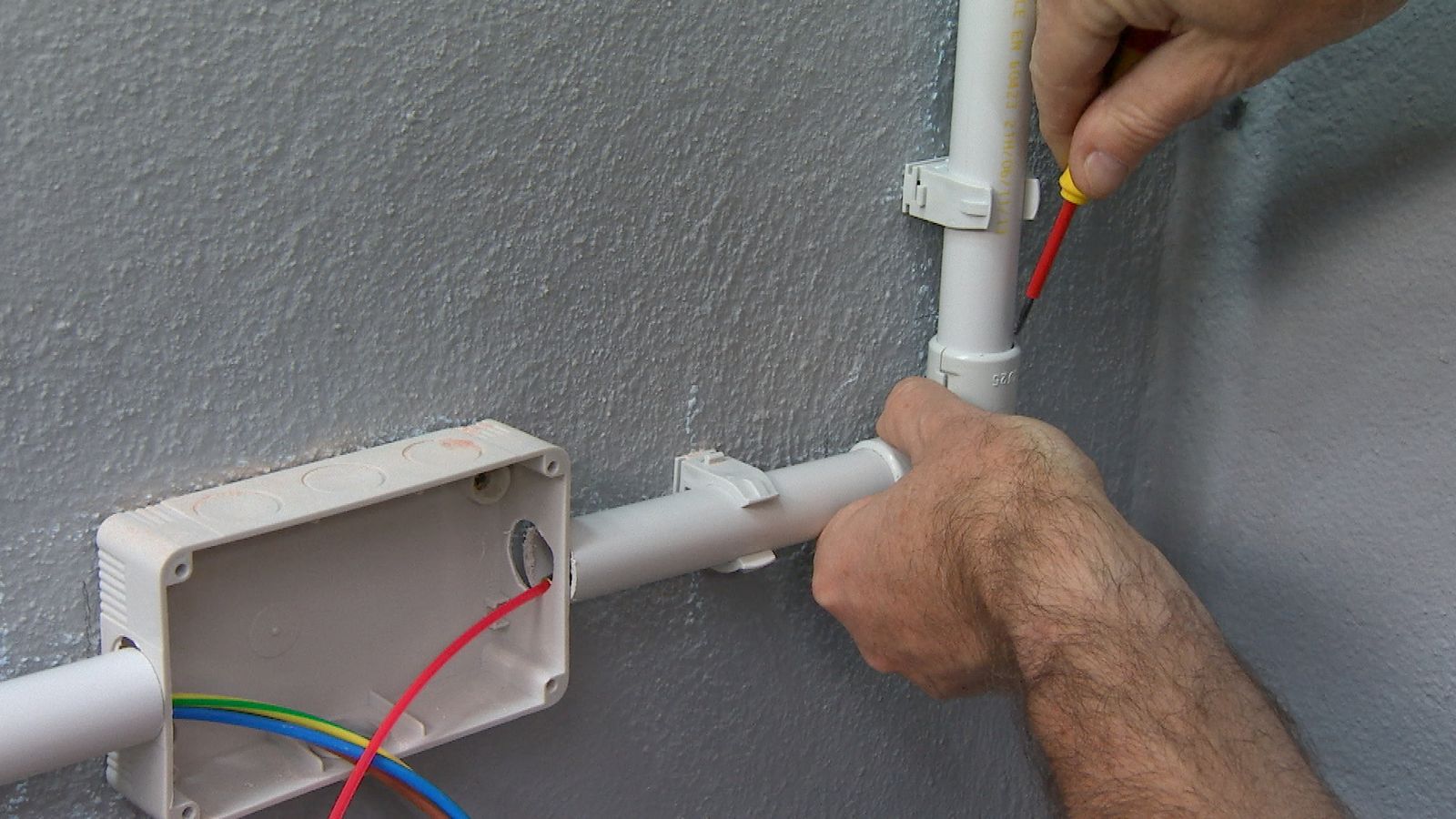

Cuando tengamos los tubos cortados a la medida, vamos colocando los conductos a lo largo de todo el recorrido con las correspondientes piezas de unión.
Paso 10
En el siguiente paso nos centraremos en los cables. Con ayuda de una guía, vamos a ir pasando los cables a través de los tubos hasta sus respectivas cajas.
Paso 11

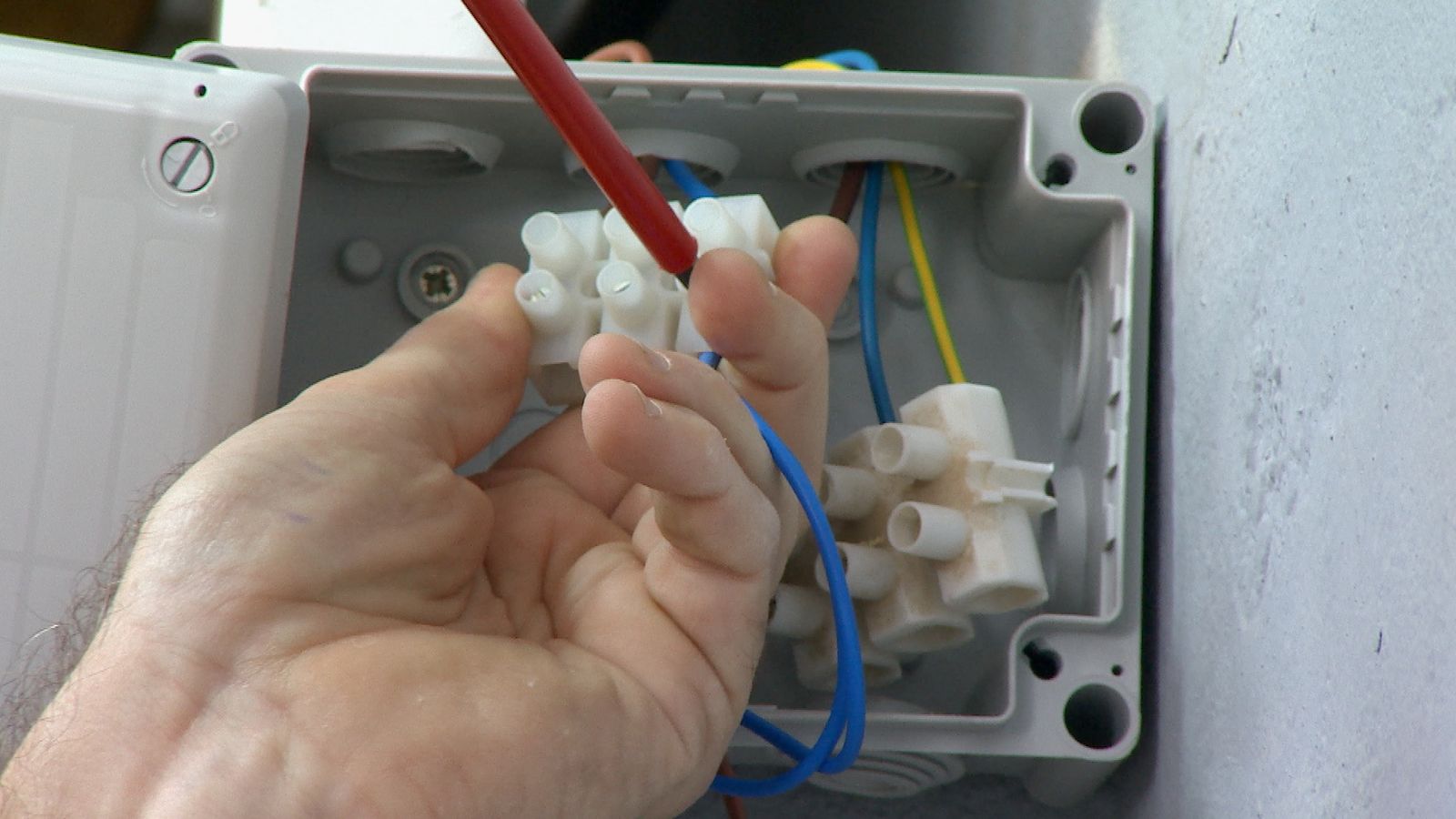

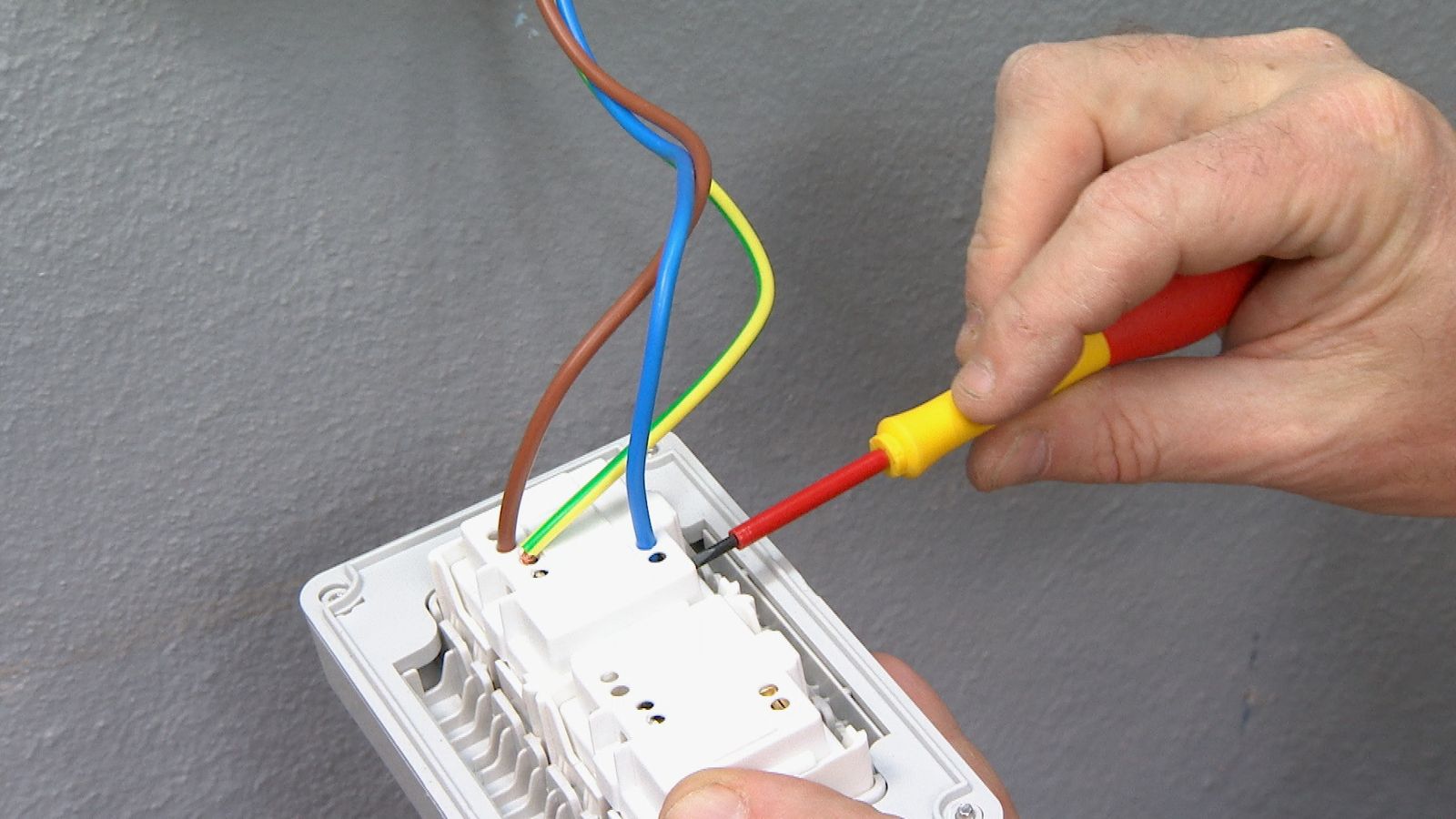

Cuando tengamos los cables en su sitio, hacemos las conexiones eléctricas tanto en las cajas como en las lámparas.
Paso 12

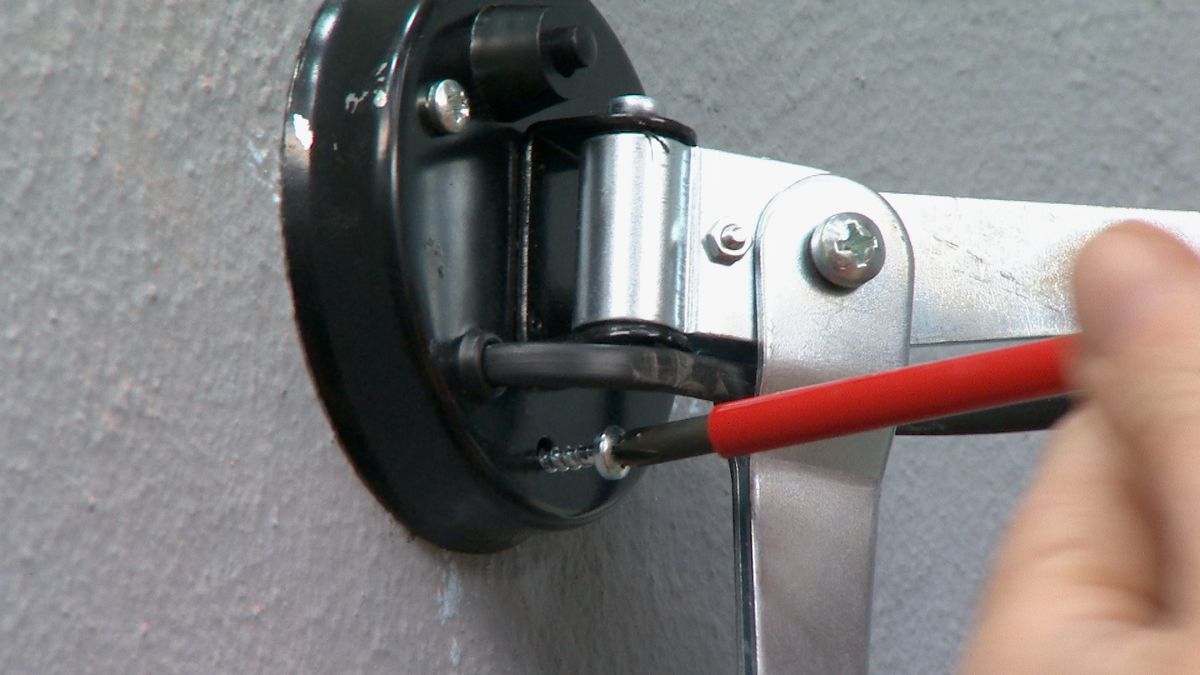

Una vez tengamos las conexiones acabadas, vamos a atornillar los flexos en la pared.
Paso 13
Después, realizamos los empalmes en la caja de registro.
Paso 14

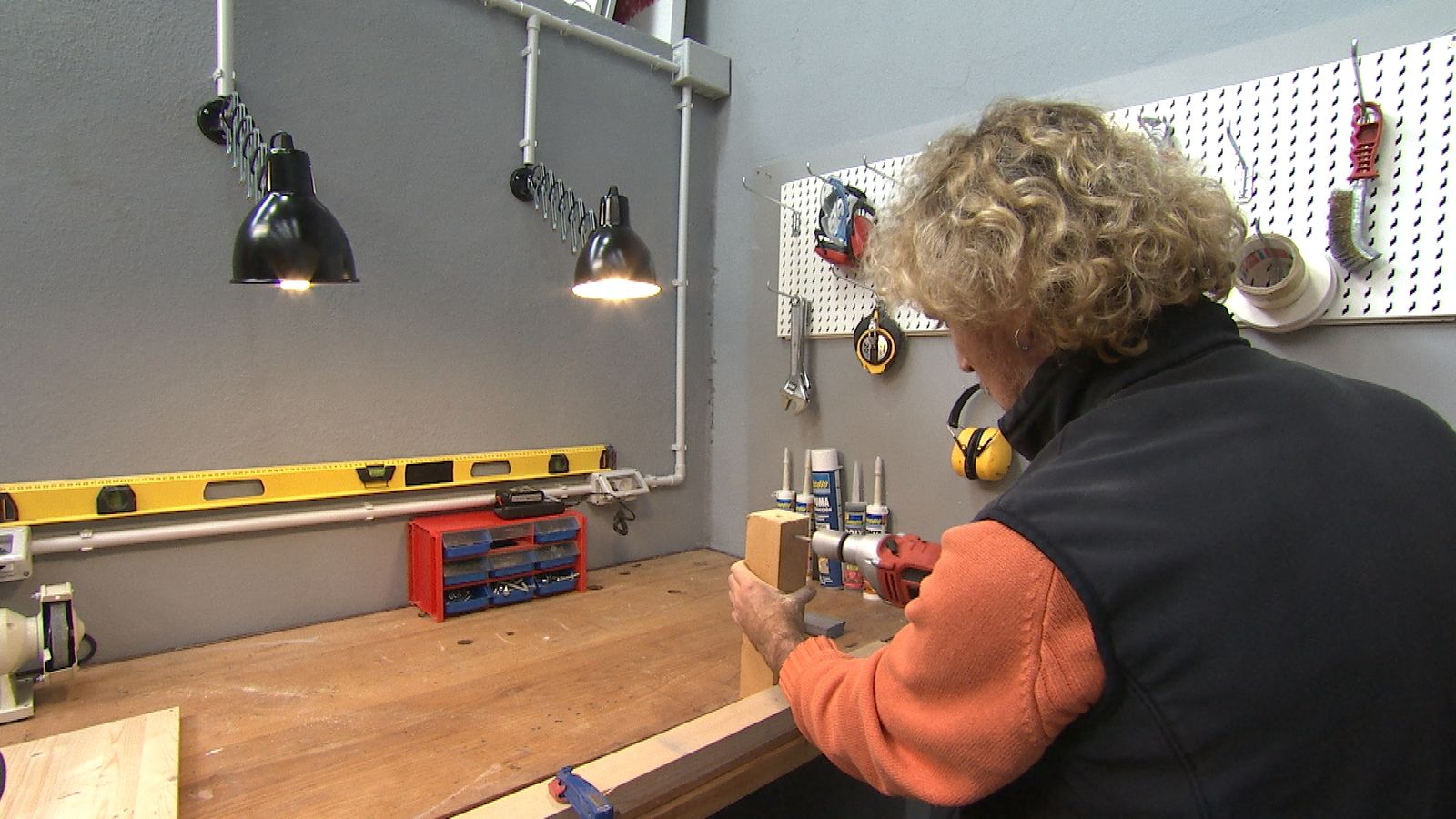

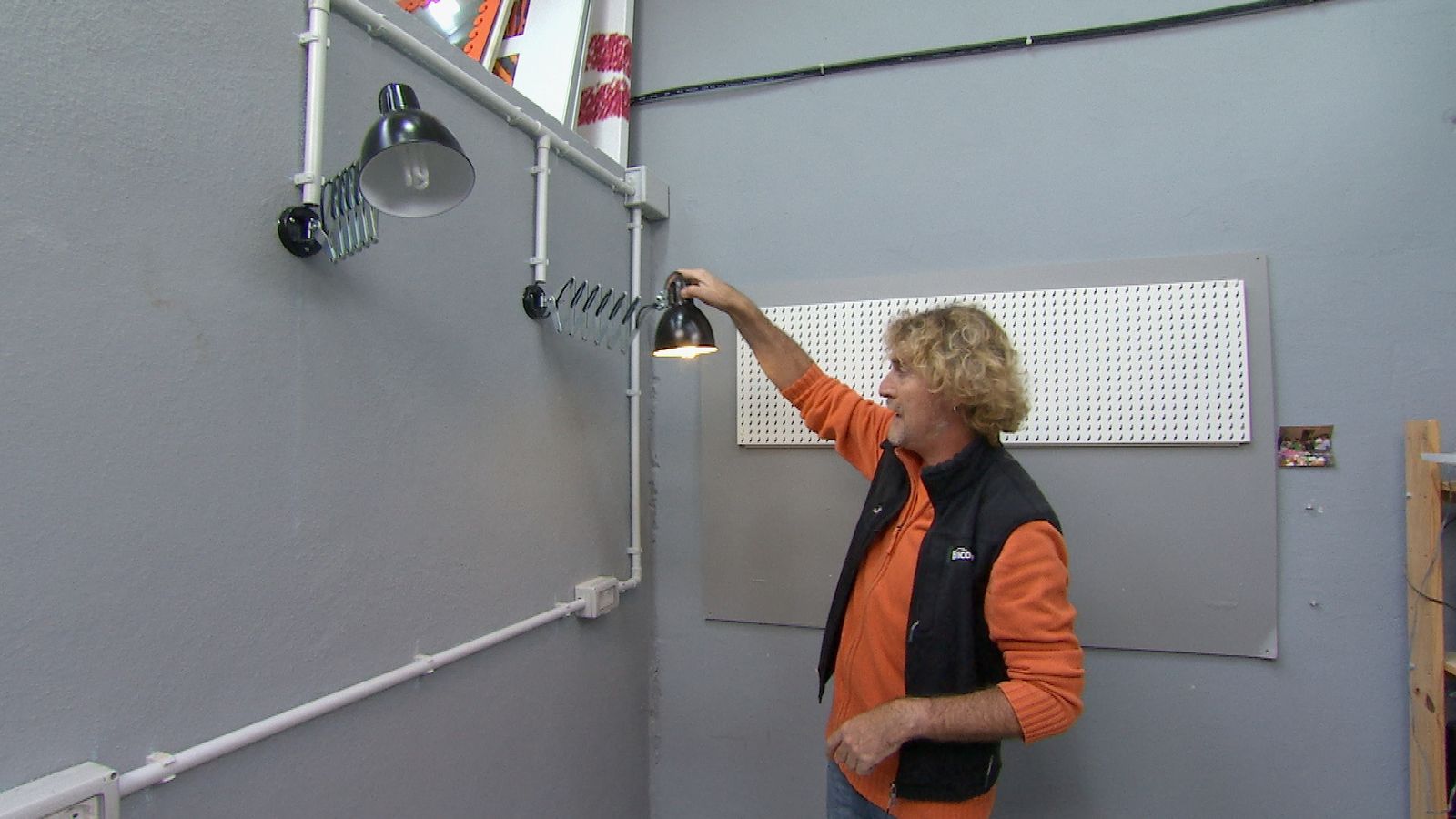

Para terminar sólo nos quedará activar la corriente y comprobar que la instalación funciona correctamente.
Paso 15
De esta manera tan sencilla, y con unas nociones básicas de electricidad, hemos visto cómo realizar una instalación eléctrica de superficie.
