Conectar conector F en un cable coaxial

Los cables coaxiales son elementos indispensables en cualquier sistema de televisión, ya que conducen la señal de radio y video de la antena al equipo de recepción de la televisión.

Los conectores F en este tipo de cables suelen usarse para asegurar una correcta conexión entre el propio cable y la entrada en el equipo receptor.

En este briconsejo de Bricomanía, veremos lo fácil que resulta incorporar un conector F en un cable coaxial.

Paso a paso para conectar conector F en cable coaxial

Paso 1

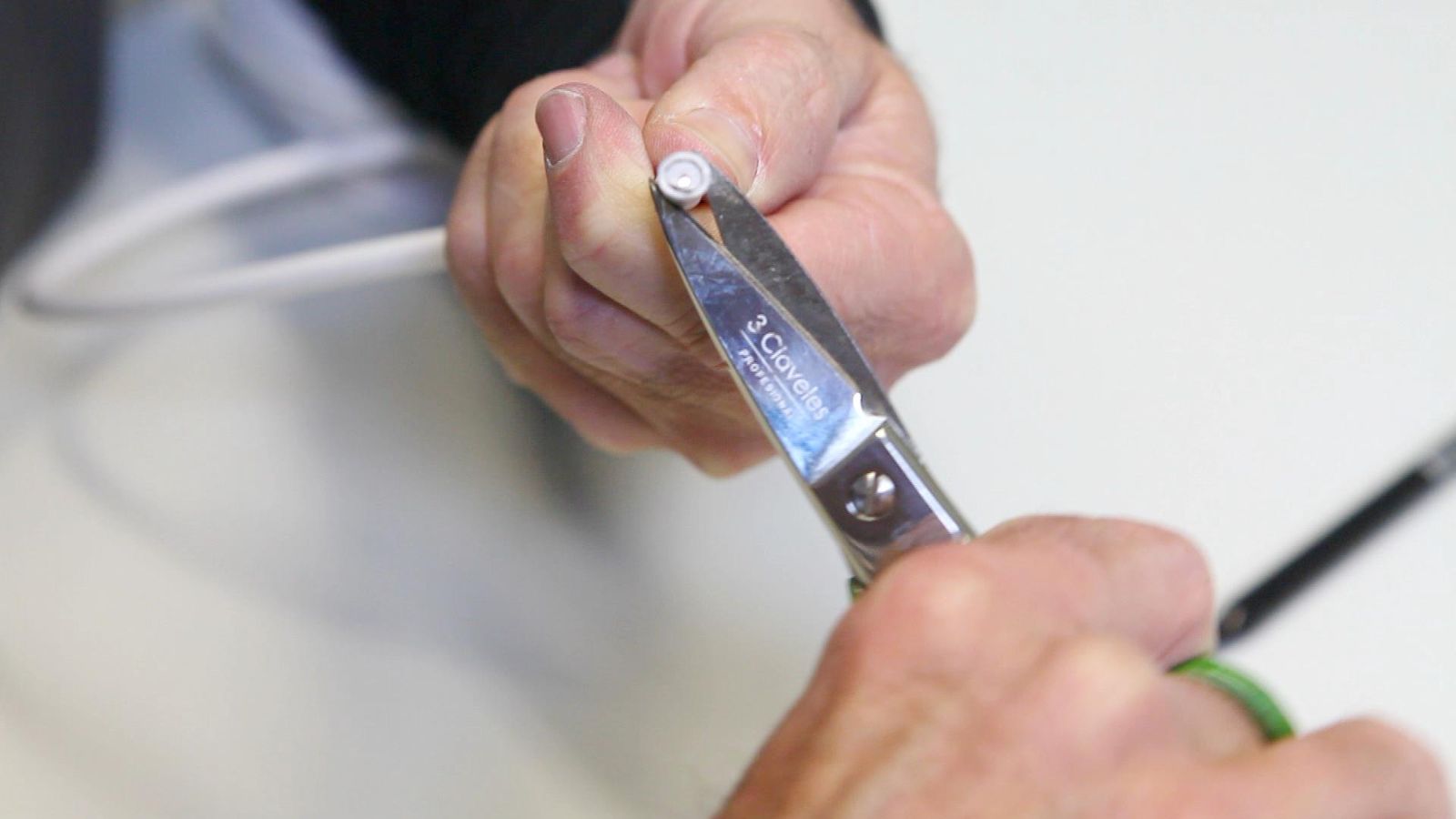

En primer lugar, pelamos la funda exterior unos 13 mm, con la ayuda de unas tijeras de electricista o un pelacables.

Paso 2

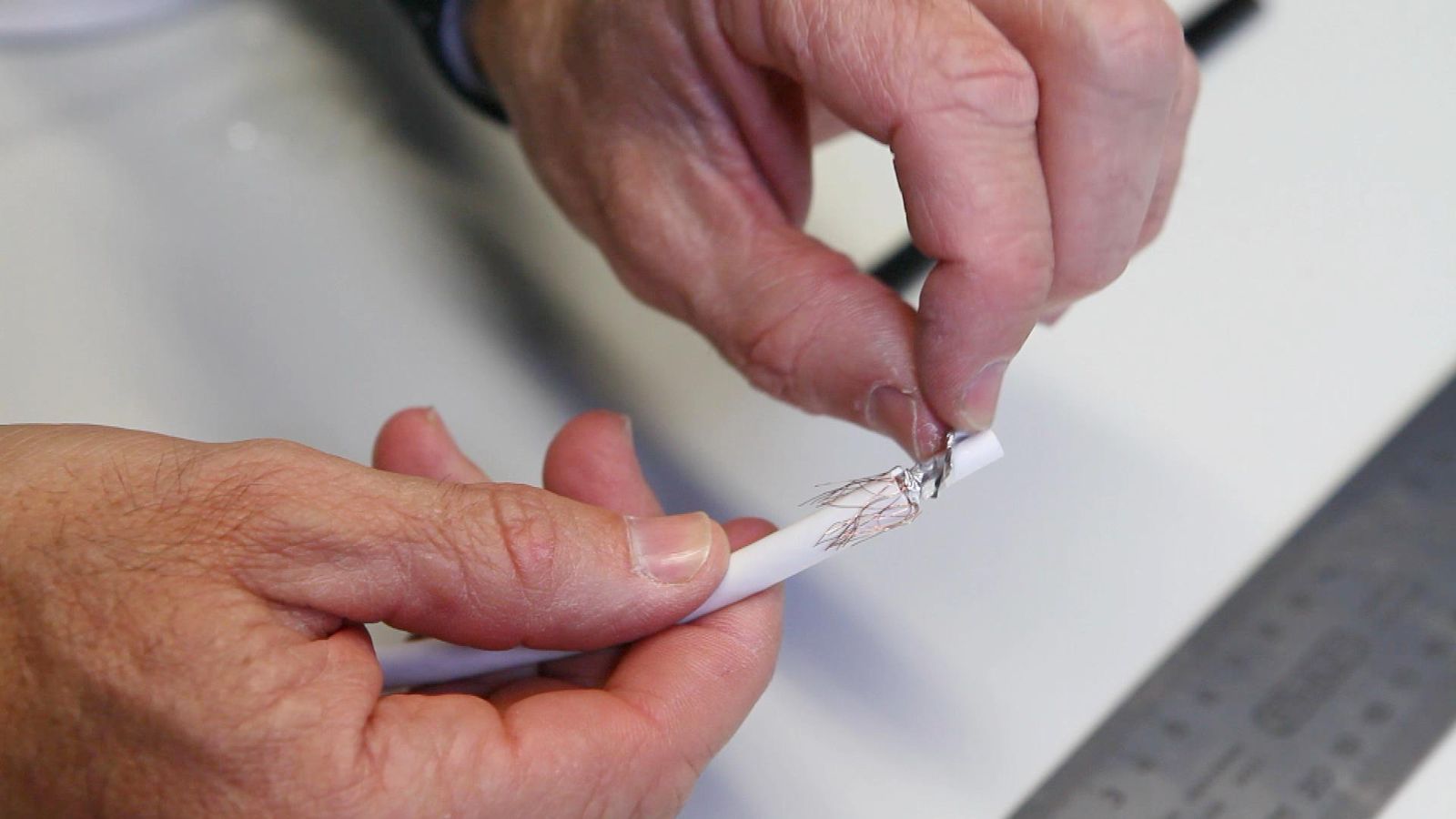

A continuación, echamos hacia atrás los hilos de la malla.

Paso 3
Y después la pantalla. De esta manera, exponemos el cable central, que suele estar cubierto con un plástico blanco o transparente.

Paso 4

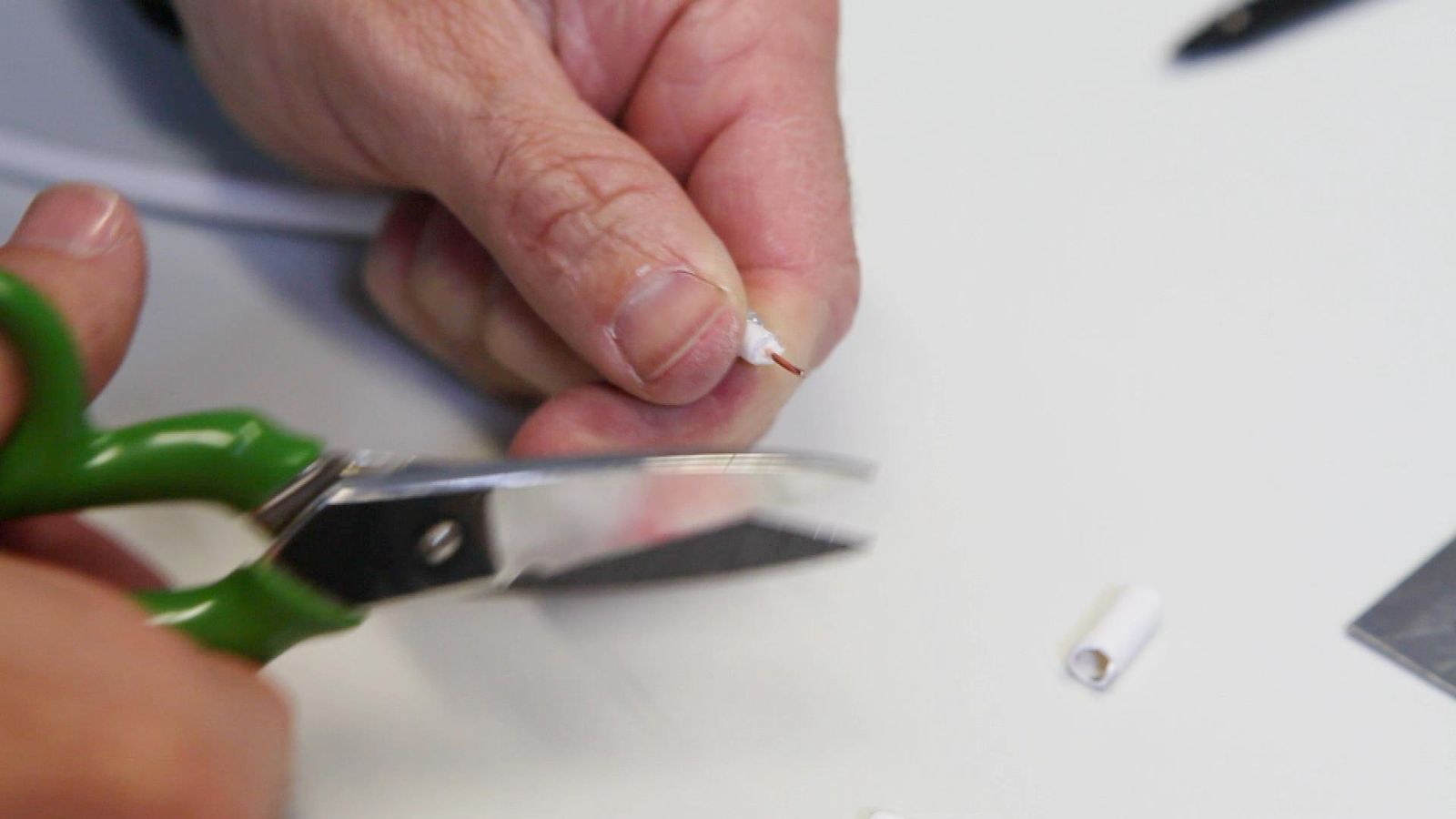

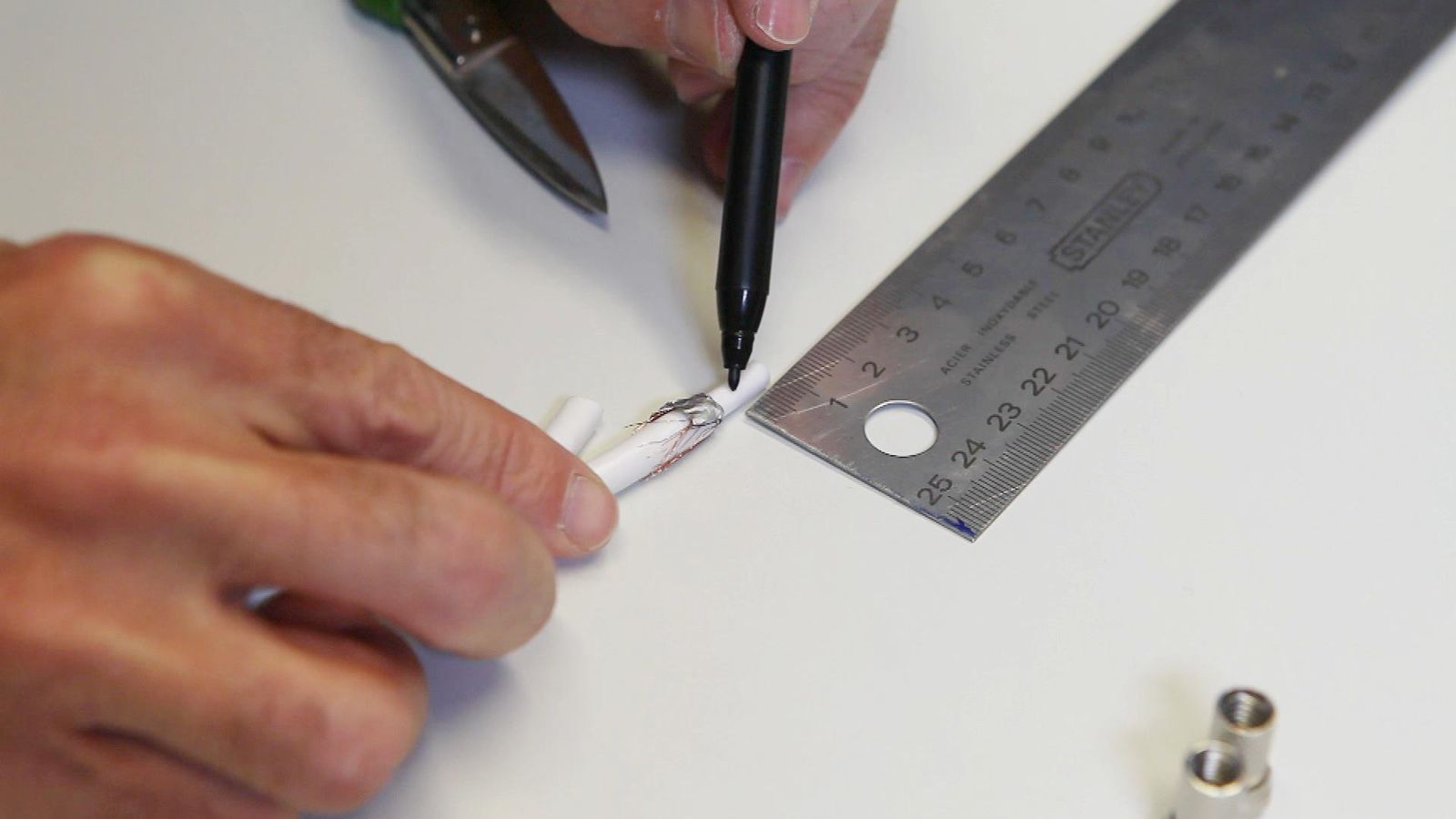

Cortamos el recubrimiento a 8 milímetros aproximadamente y descubrimos un alambre central de cobre.

Paso 5

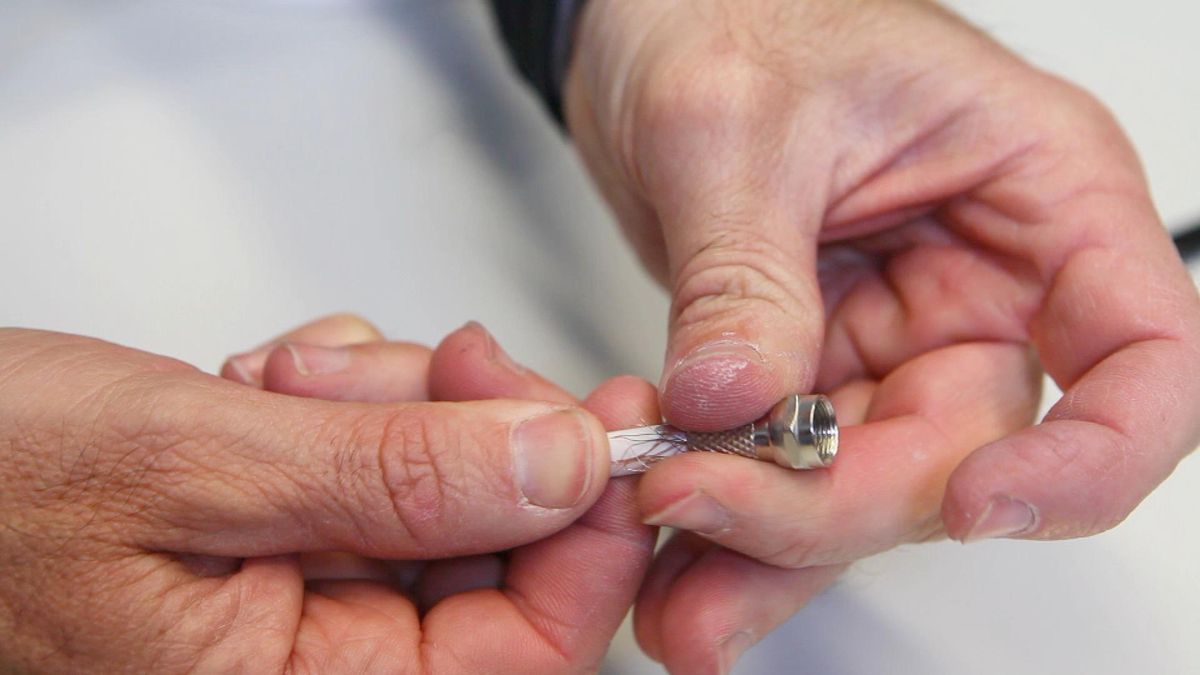

Para terminar nuestro trabajo sólo nos queda enroscar firmemente el conector tipo F en el cable, en sentido de las agujas del reloj.

Paso 6

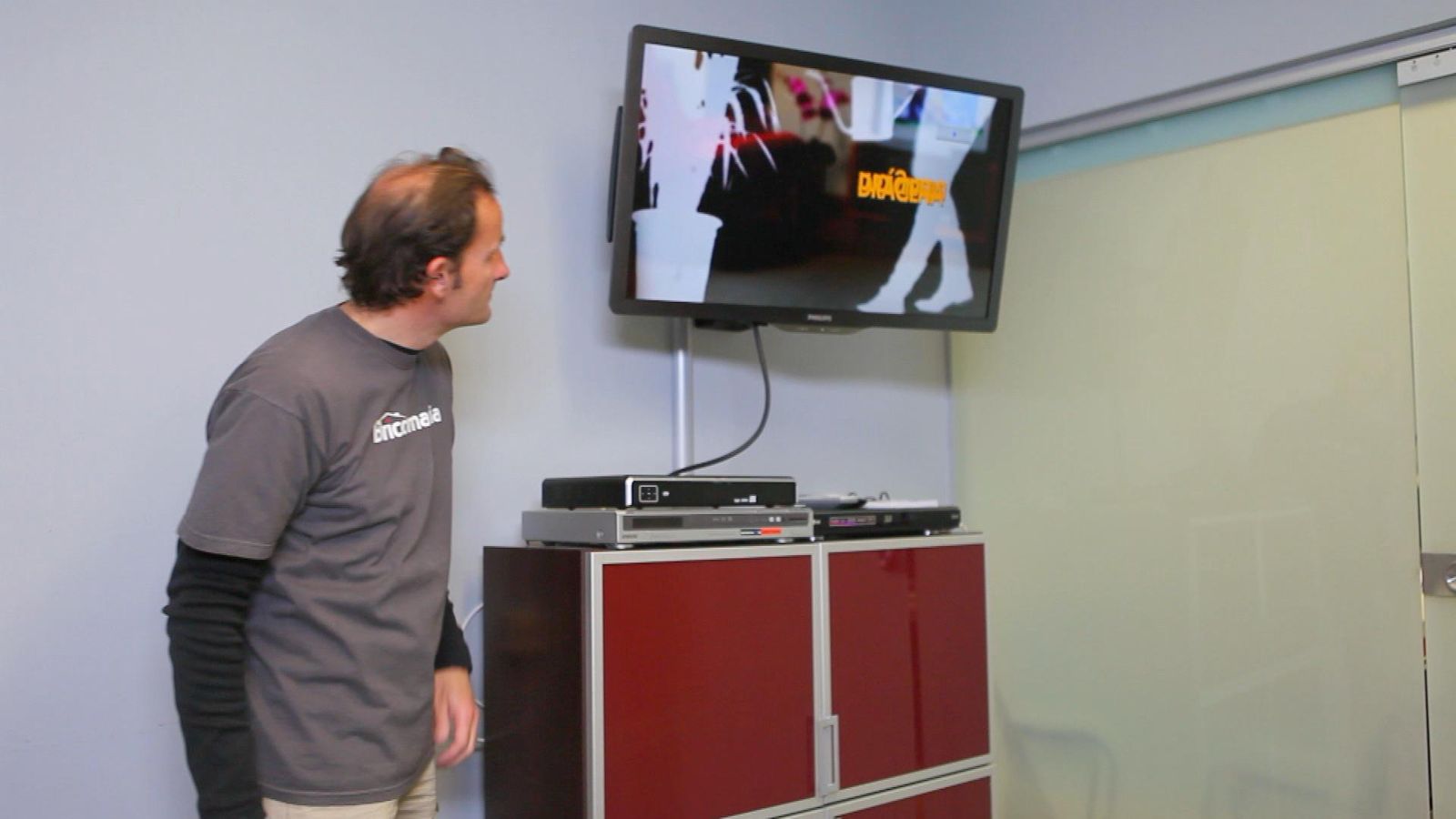

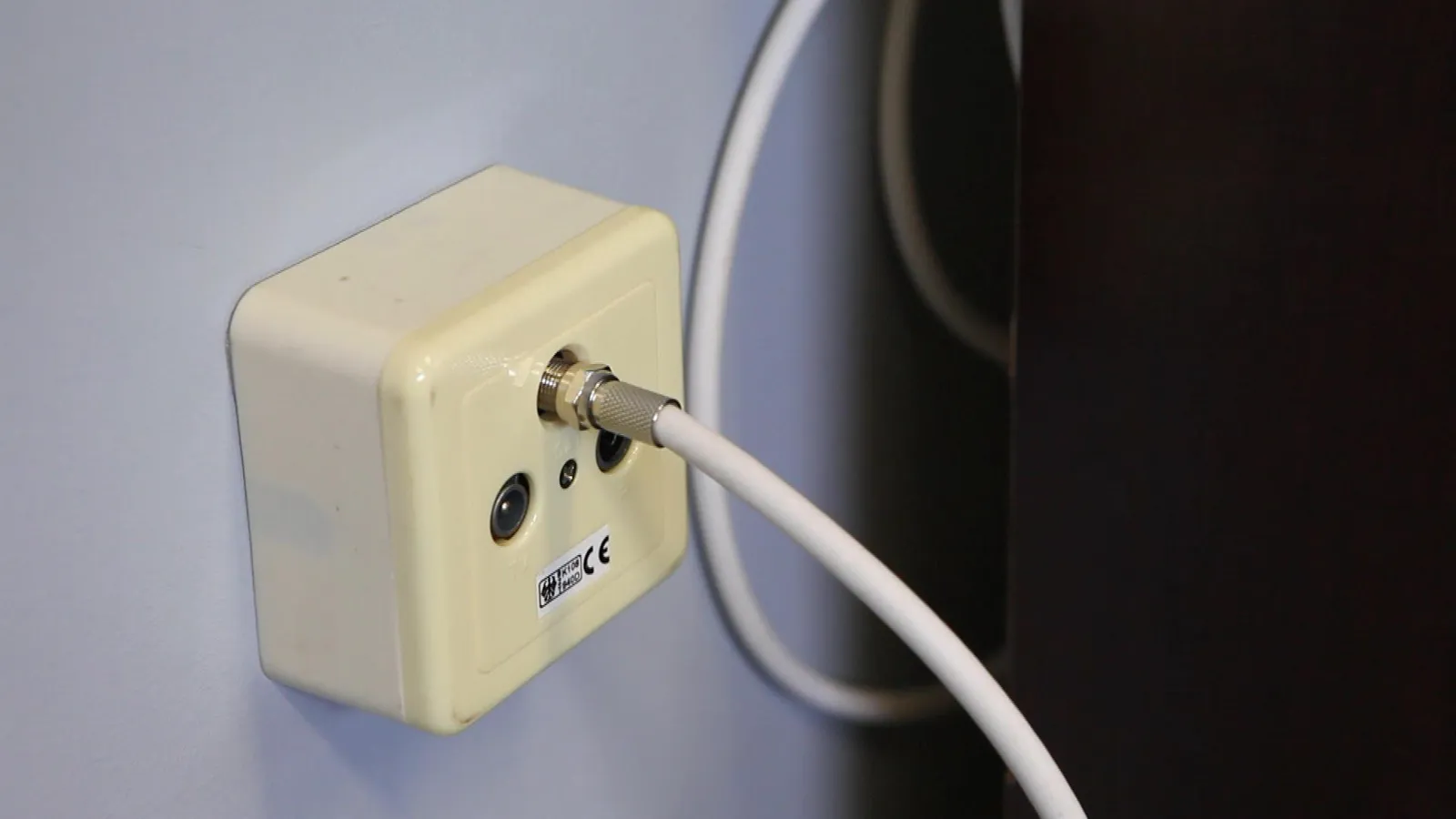

De esta manera tan sencilla y rápida, hemos obtenido un cable coaxial con conector F, muy usado en conexiones de equipos de satélite, en las parabólicas y elementos de distribución de televisión.
