Cómo funciona un magneto térmico
En este briconsejo de electricidad vamos a hablar de la instalación eléctrica estándar de una casa y del funcionamiento de un magneto térmico.
Coste
Bajo
Dificultad
Media
A continuación os enseñamos de una manera detallada cómo funciona un magneto térmico. ¡No os lo perdáis!
Paso a paso sobre cómo funciona un magneto térmico
Paso 1

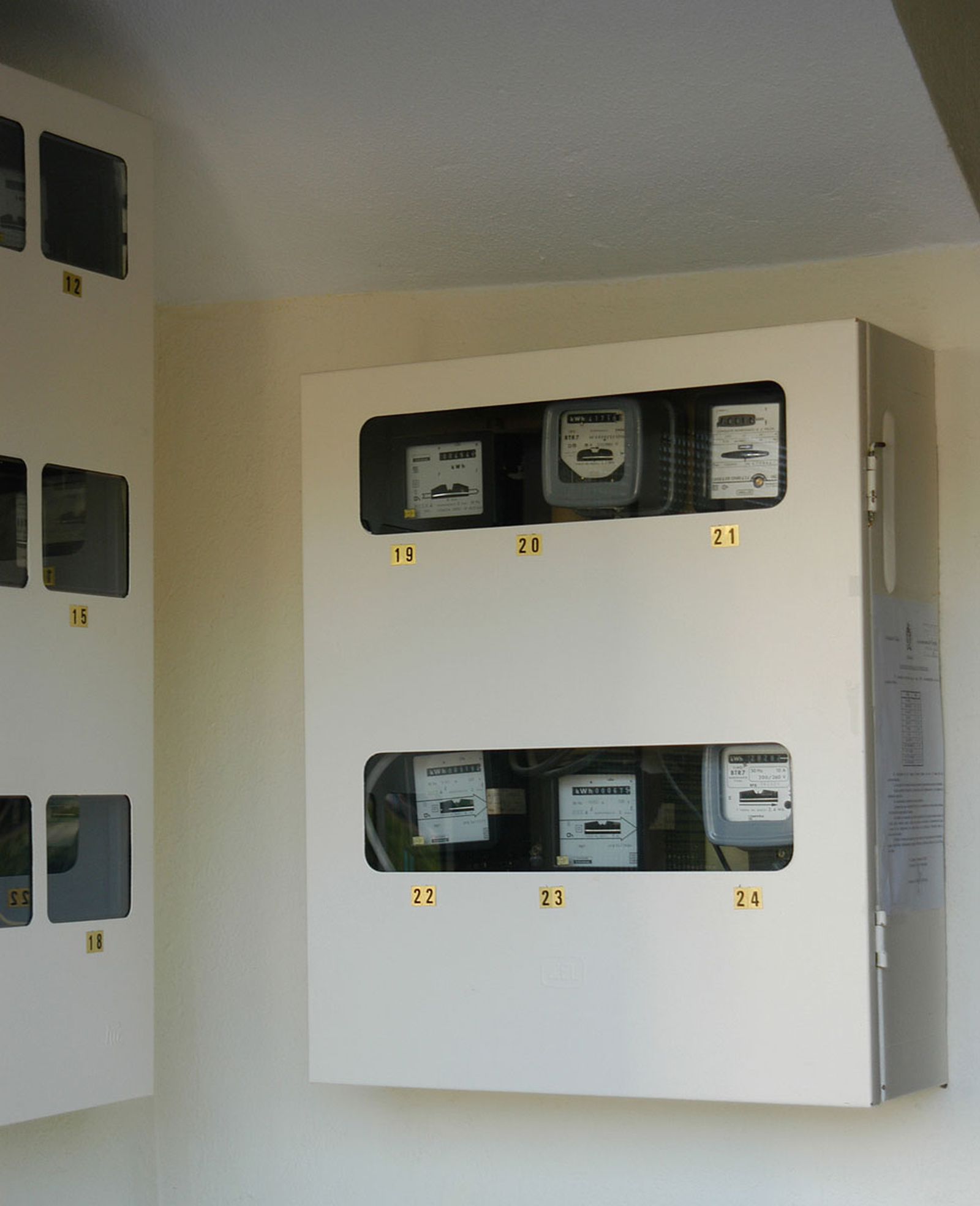

El primer elemento de la instalación es el contador que sirve para registrar y sumar la energía consumida en la vivienda; el registro de este consumo es constante. El contador nos permitirá también medir la potencia absorbida por un solo aparato.
Paso 2

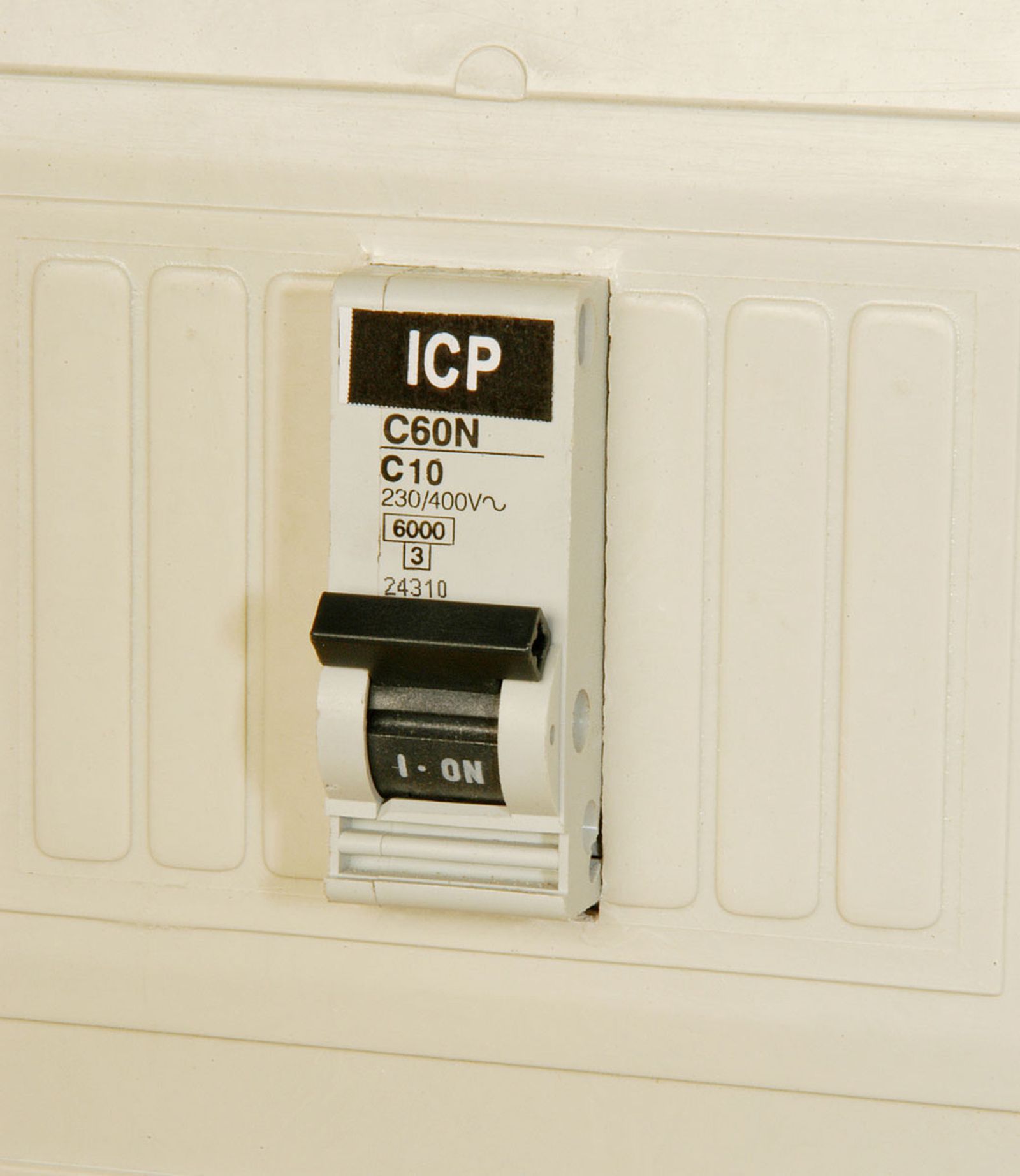

A continuación, encontramos el Interruptor de Control de Potencia (ICP), instalado por la compañía eléctrica suministradora. El ICP es un limitador de control de potencia (contratada con la compañía) que, al igual que el contador, está precintado y no se puede manipular.
Paso 3

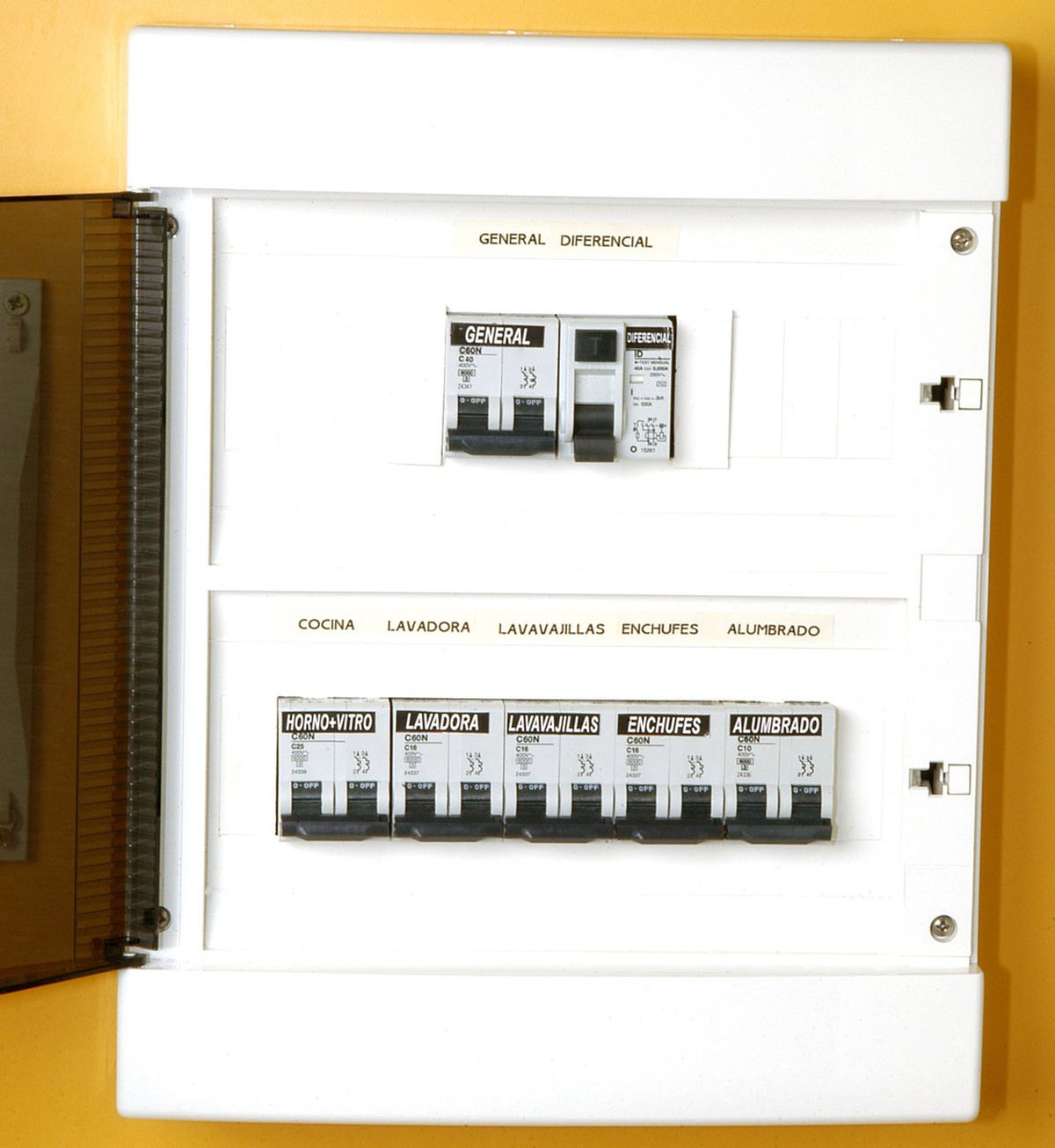

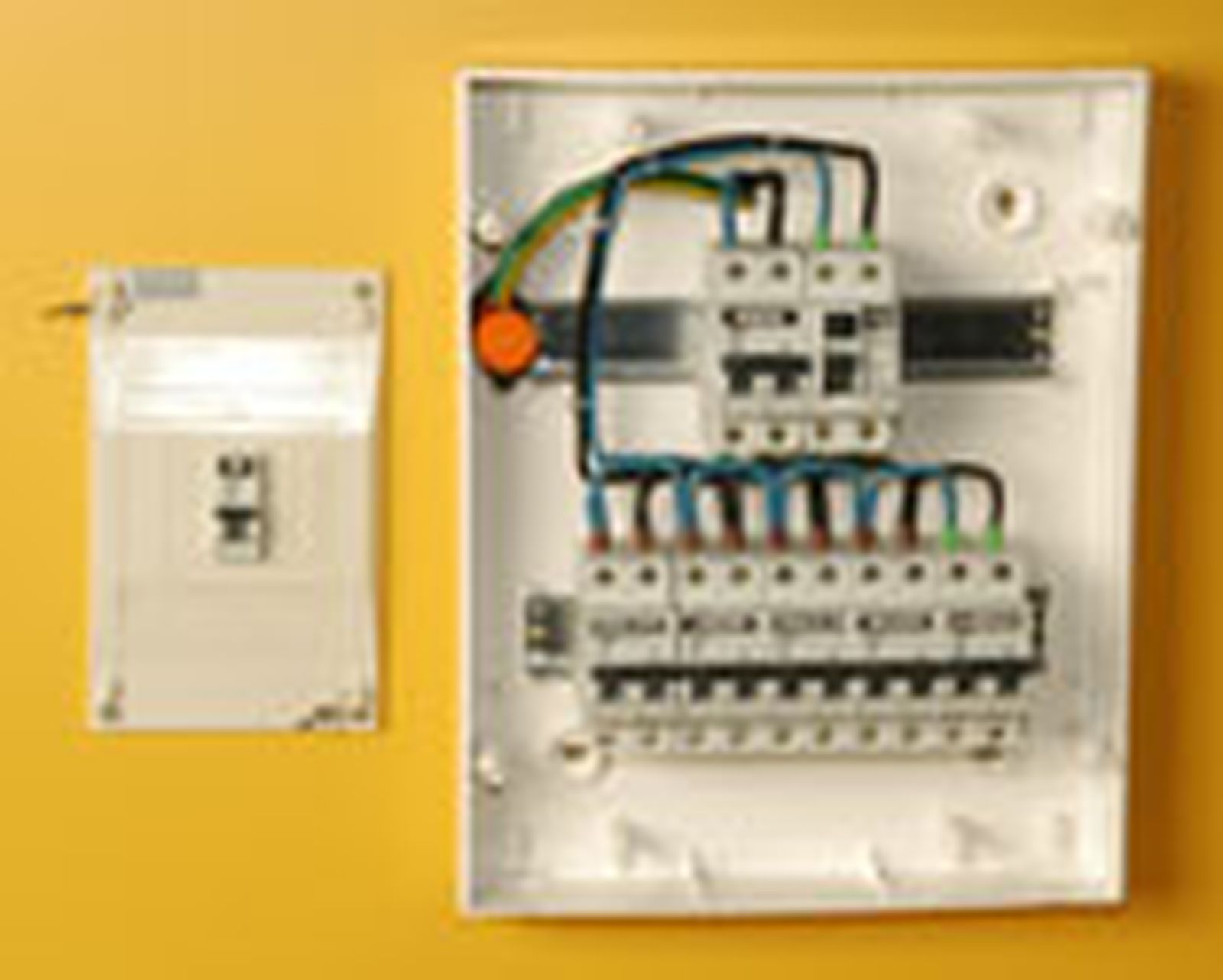

El cuadro eléctrico de una casa con una potencia contratada de 4.400 W está formada por los siguientes elementos: un térmico general, un diferencial y varios magnetotérmicos.
Paso 4

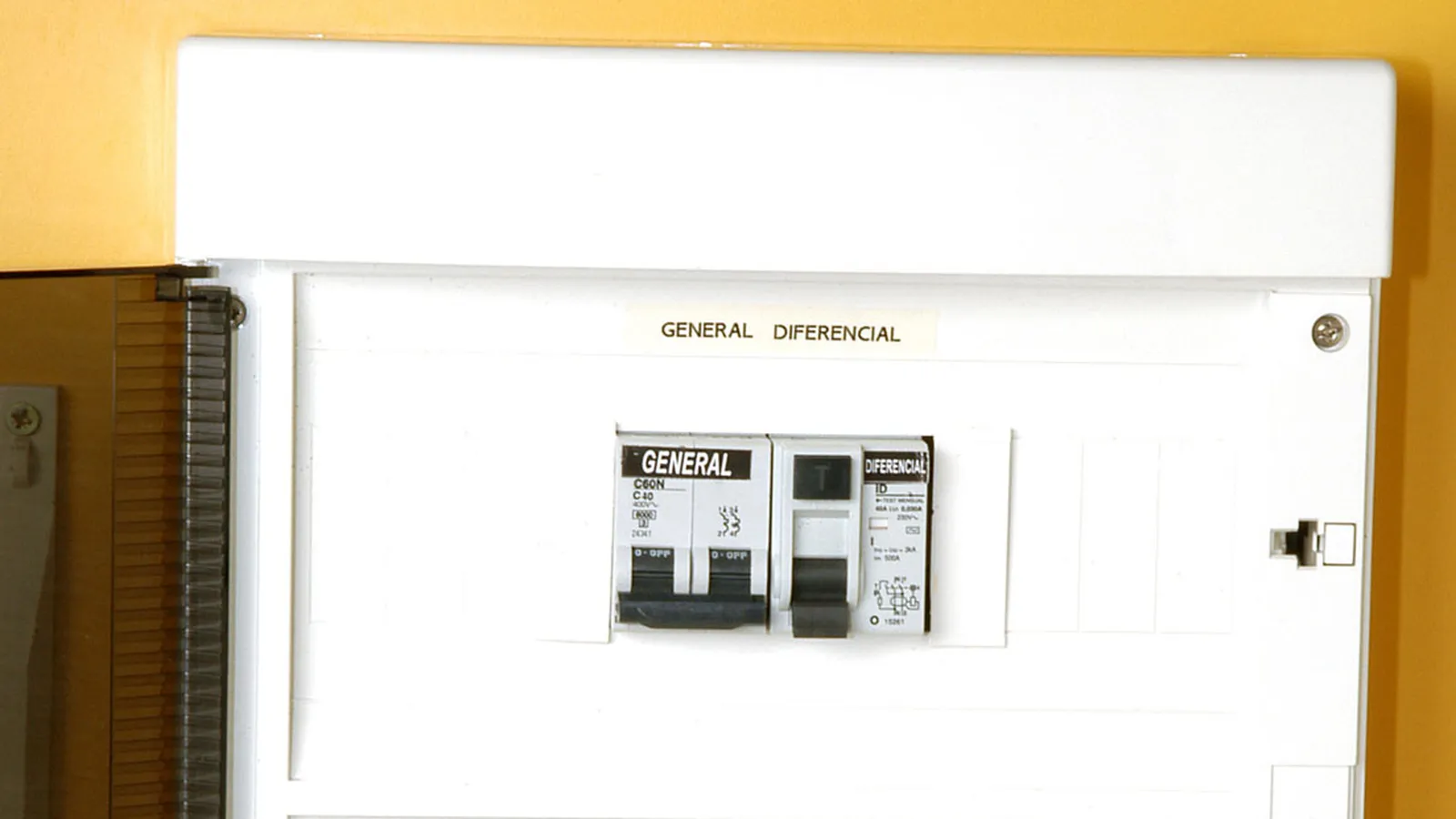

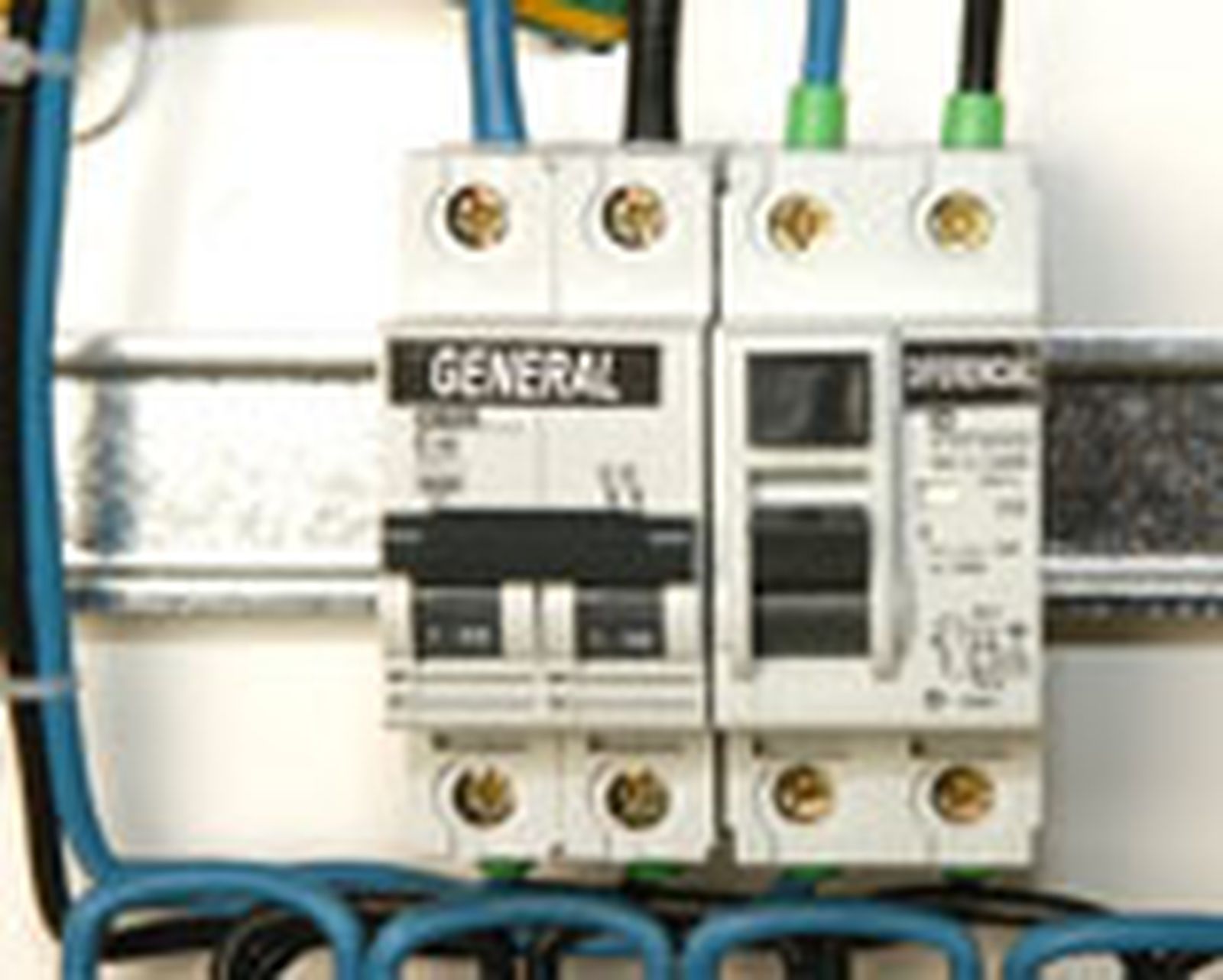

La función del térmico general es cortar o dar paso a la corriente eléctrica de toda la casa. El interruptor diferencial, por su parte, saltará cuando haya una fuga a tierra. Esta pieza lleva un interruptor que utilizaremos para comprobar que la instalación funciona correctamente.
Paso 5

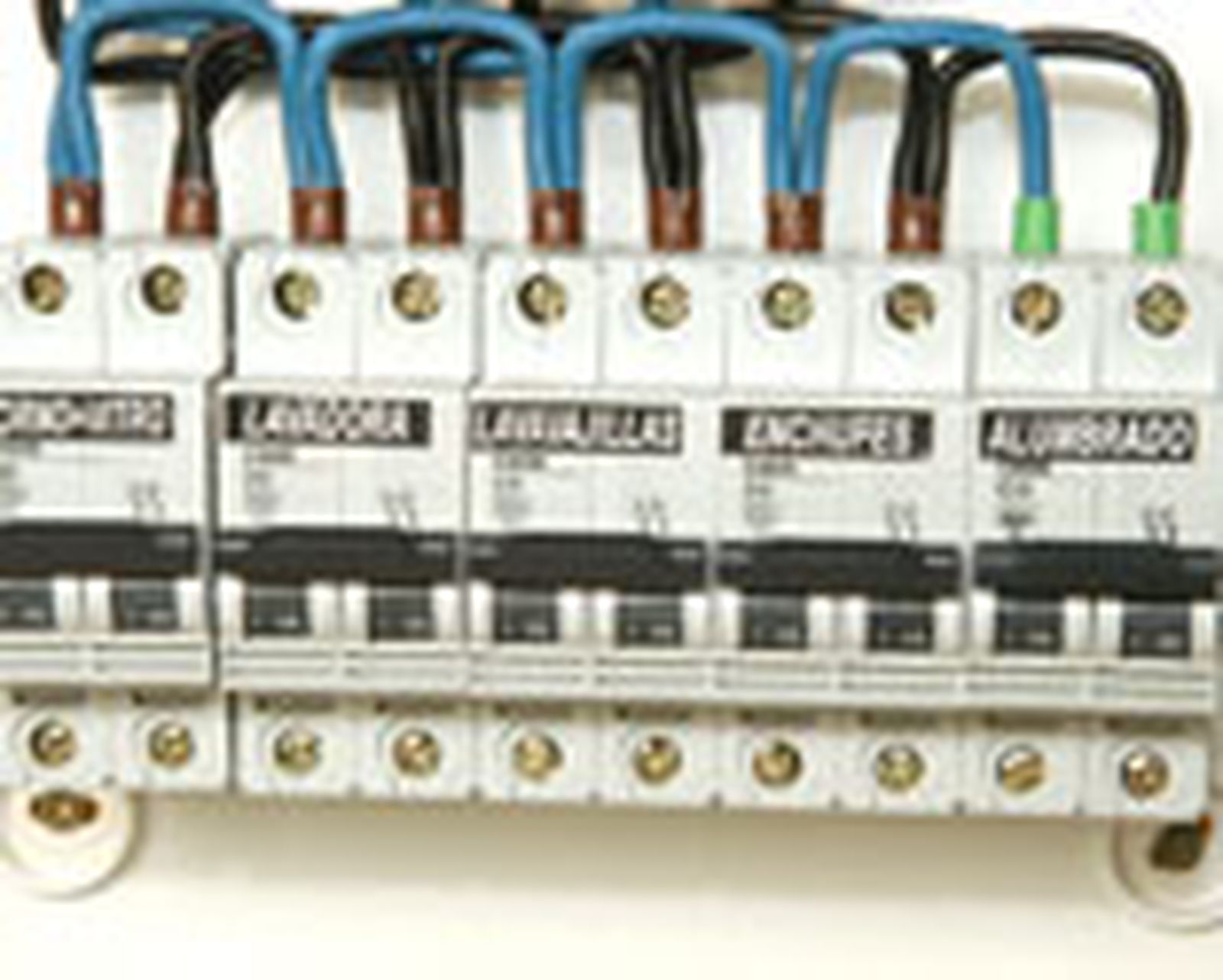

El resto de los elementos corresponden a diferentes circuitos, en cumplimiento de la normativa vigente: en el de la cocina colocaremos un térmico de 25ª, en los de la lavadora, lavavajillas y otros usos pondremos térmicos de 16ª cada uno, y en el correspondiente al alumbrado será de 10ª. Estos elementos saltarán por sobrecarga en el consumo y en caso de que haya un cortocircuito.
Paso 6

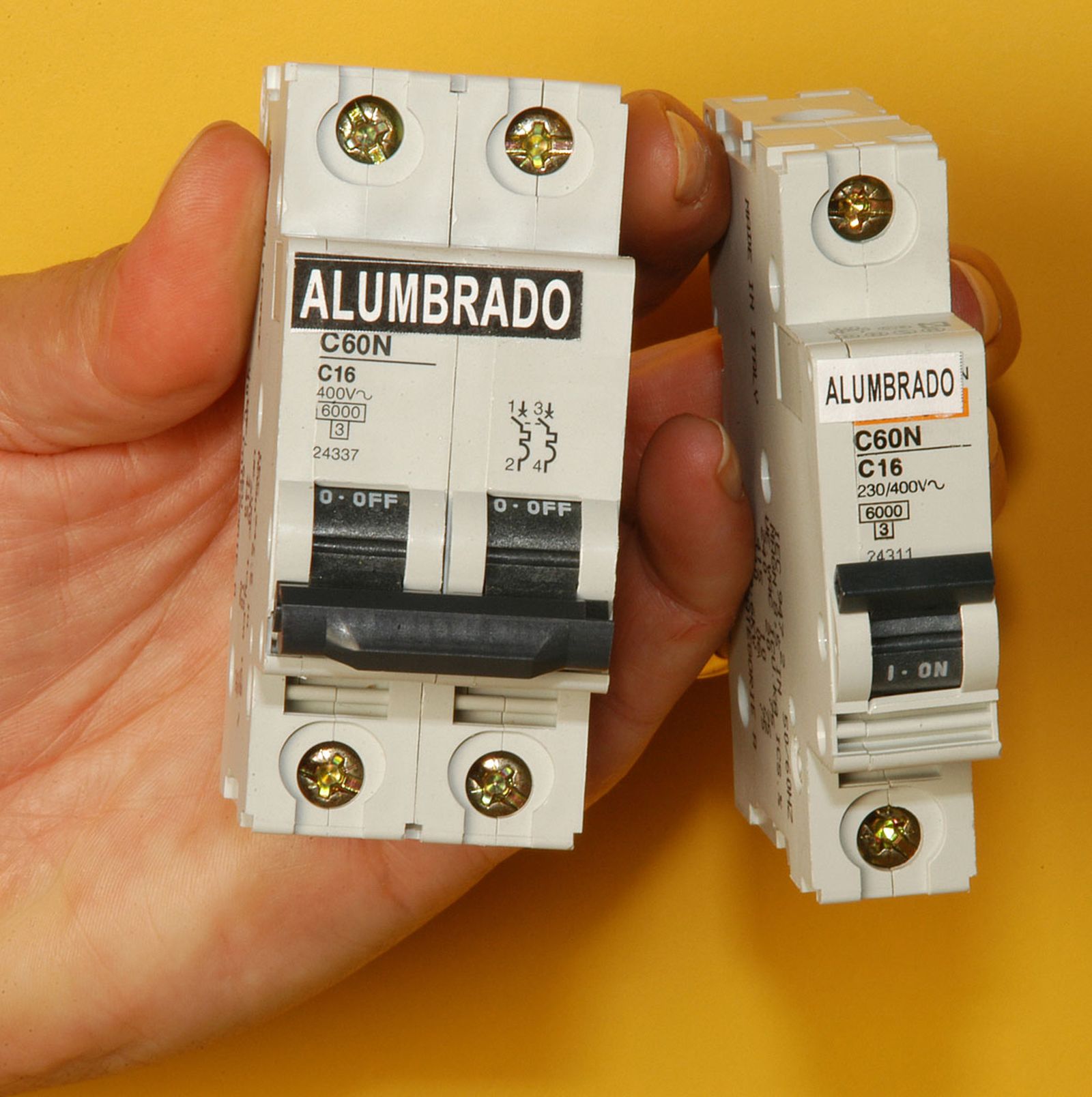

Los térmicos que aparecen en la foto son bipolares y, actualmente son los que se instalan en las casas, aunque todavía quedan viviendas con instalaciones antiguas provistas de térmicos unipolares. Estas piezas, que podremos adquirir en centros de bricolaje y comercios especializados, las sustituiremos por otras nuevas cuando estén deterioradas por el uso o el paso del tiempo.
