Revestir el tubo de la chimenea para ocultar la salida de humos


La salida de humos de la chimenea es antiestética, en esta tarea te proponemos instalar una campana de chimenea para ocultarla. Te mostramos el paso a paso de cómo revestir el tubo de la chimenea para que se adapte a la decoración de la estancia.


Instalar una campana para chimenea, es una solución fácil y económica para tapar el tubo de la chimenea. De esta manera, resaltaremos la chimenea como elemento decorativo, por la calidez que aporta y el ambiente acogedor que le da a nuestro hogar.

Las tuberías de salida de humos de las chimeneas pueden estropear el aspecto de nuestra estancia. A continuación, te mostramos el paso a paso detallado de cómo revestir el tubo de la chimenea para taparlo.

Herramientas

  • Taladro atornillador
  • Espátulas
  • Cortante
  • Cortachapas
  • Broca para pared de 6 mm
  • Sierra de calar
  • Hoja para madera
  • Pistola aplicadora de silicona
  • Lijadora orbital
  • Rodillo
  • Brocha
  • Cubeta

Materiales

  • Paneles de yeso laminado cortafuego
  • Perfiles metálicos
  • Cinta para juntas
  • Cinta guardavivos
  • Tornillos de 3,50 X 35 mm
  • Pasta para juntas
  • Junquillo de madera
  • Adhesivo de montaje
  • Imprimación selladora
  • Esmalte acrílico
  • Tacos de 6 mm
  • Tirafondos de 4 X 50 mm
  • Paneles aislantes
  • Cinta metálica
  • Rejillas de ventilación

Paso a paso para revestir el tubo de la chimenea

revestir tubo chimenea paso 1Paso 1

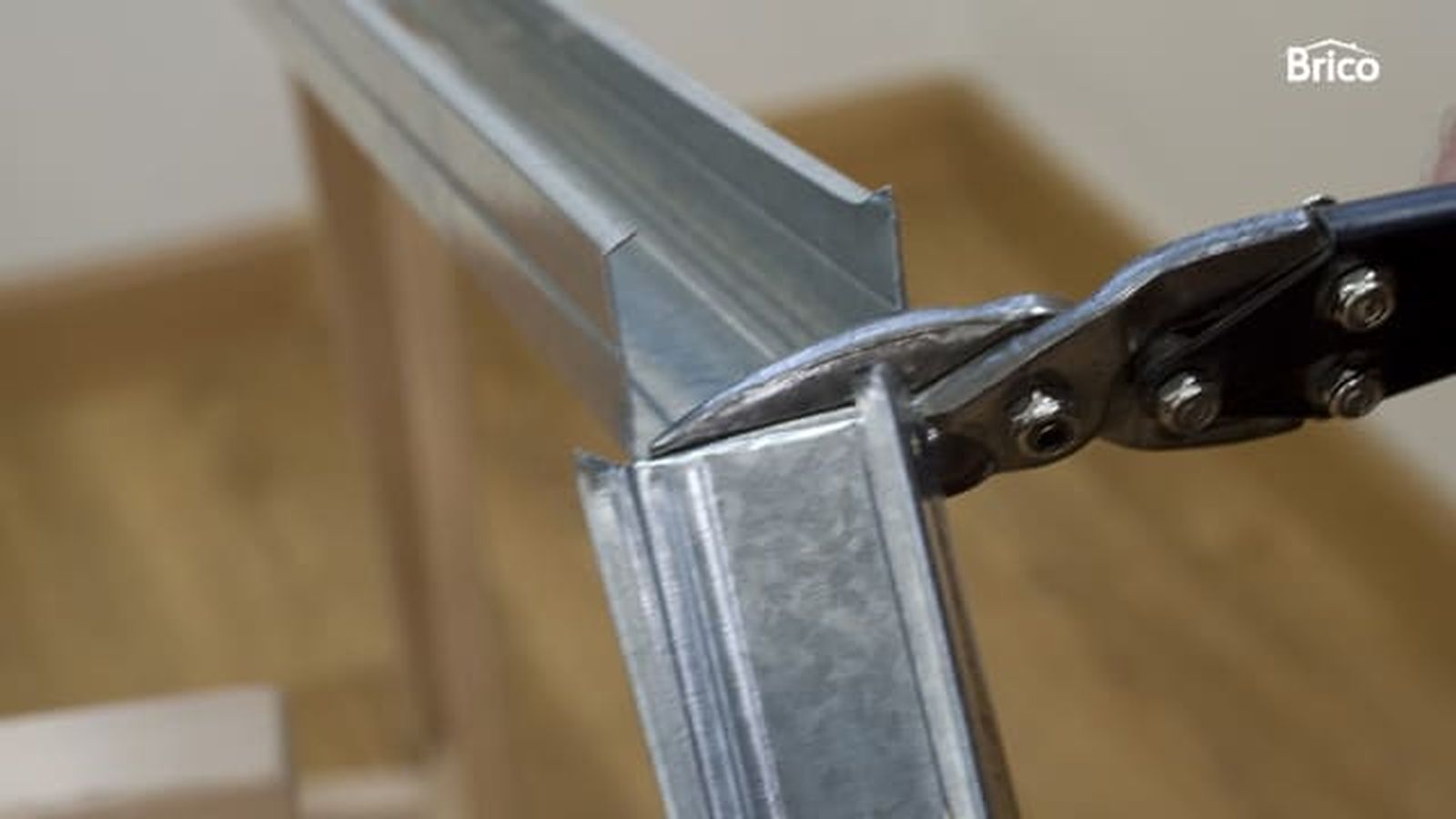

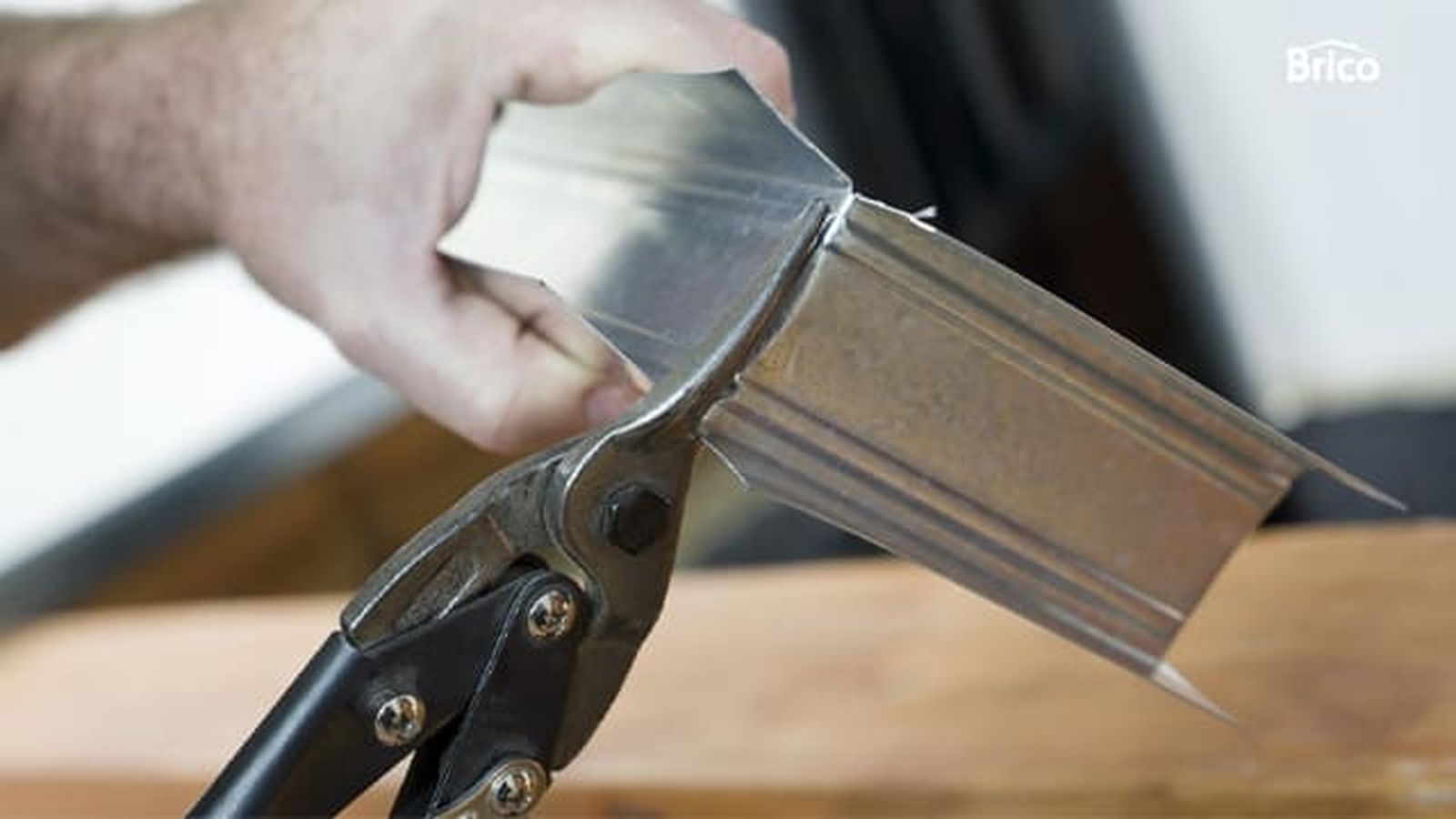

Para tapar el tubo de la chimenea, comenzáremos la tarea cortando todos los canales a la medida necesaria, con unas tijeras especiales para chapa.

revestir tubo chimenea paso 2Paso 2

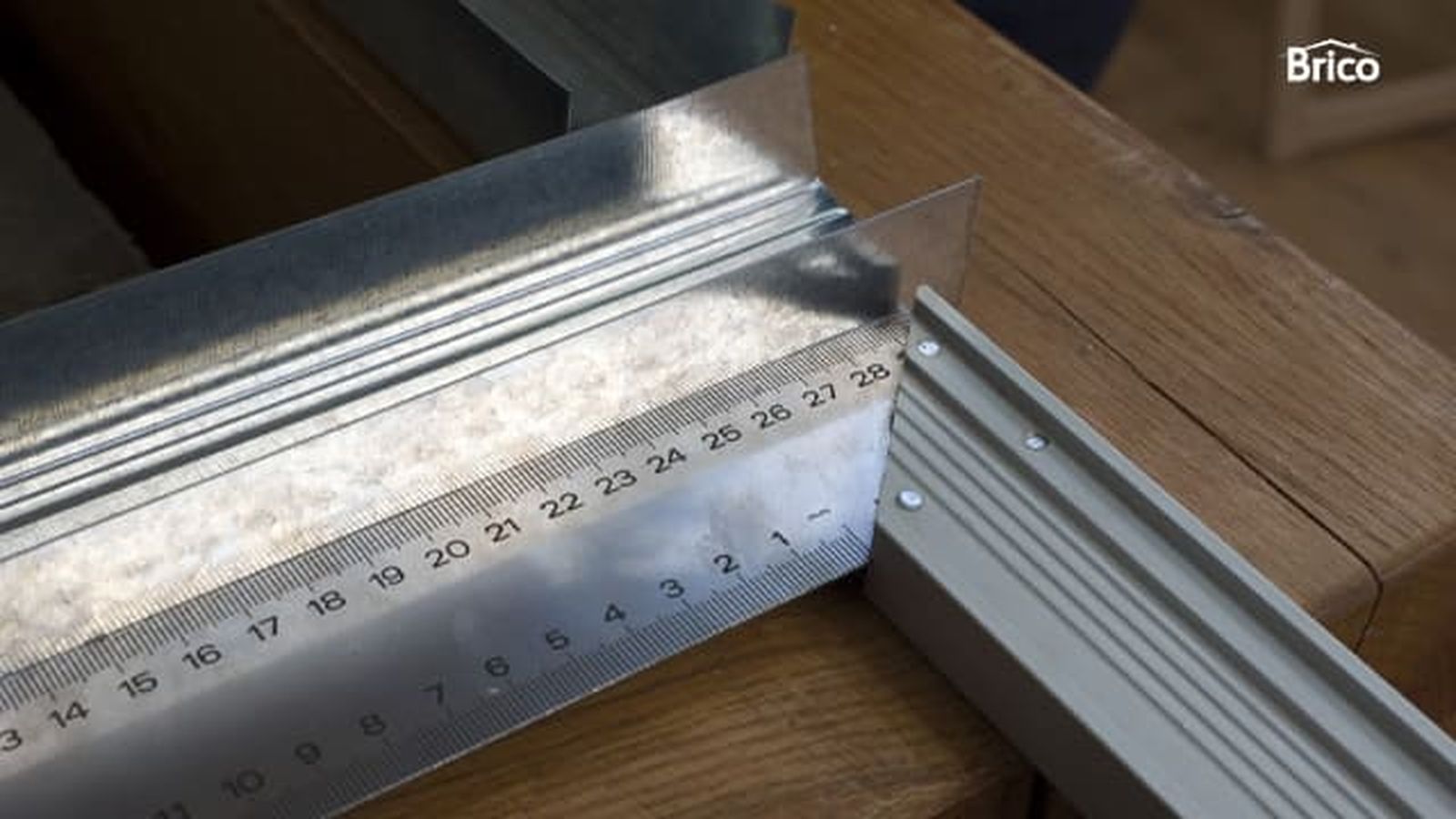

Presentamos los perfiles metálicos sobre el dintel de la chimenea y comprobamos que las uniones están en ángulo de 90º, con la ayuda de una escuadra.

revestir tubo chimenea paso 3Paso 3

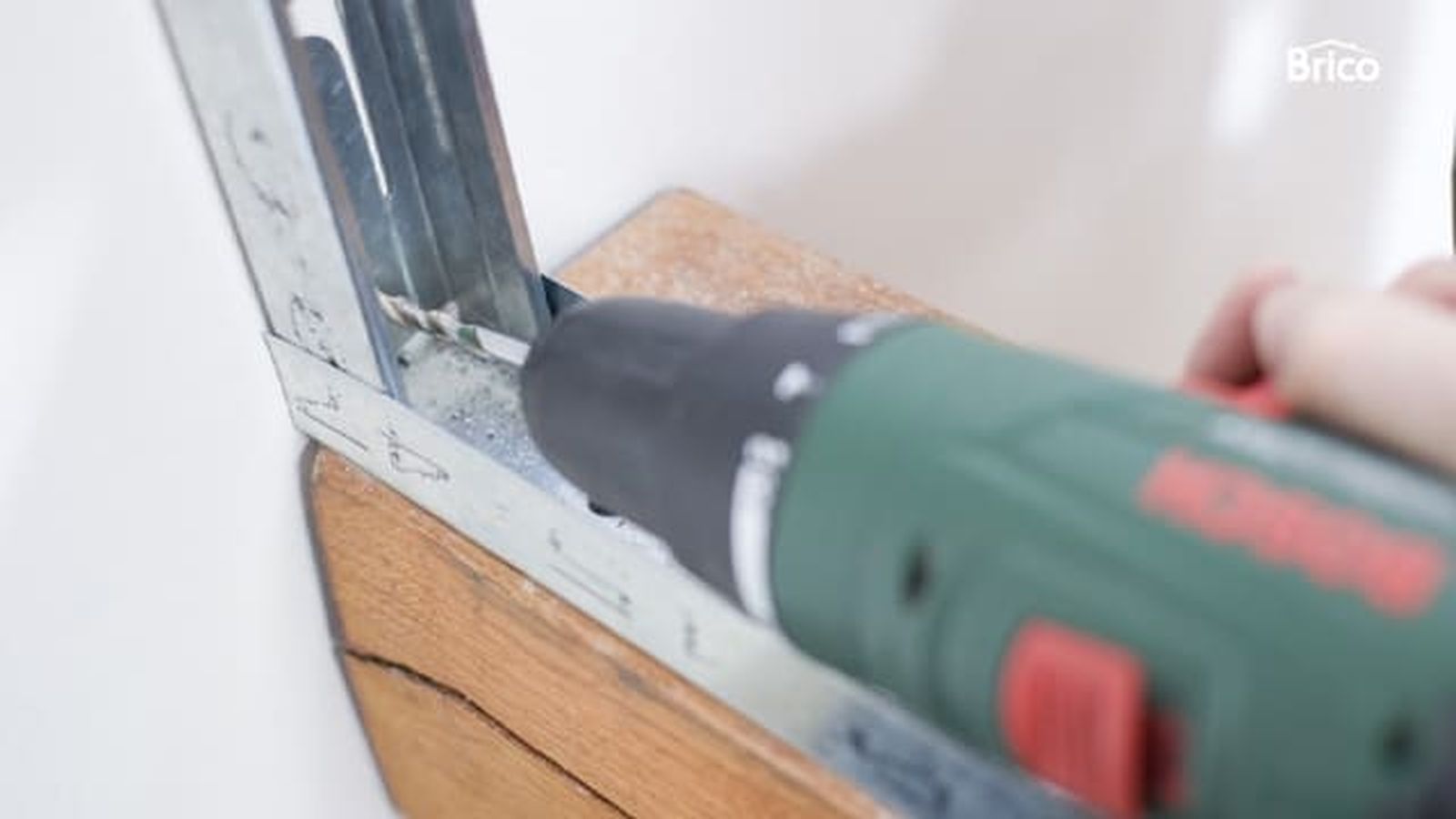

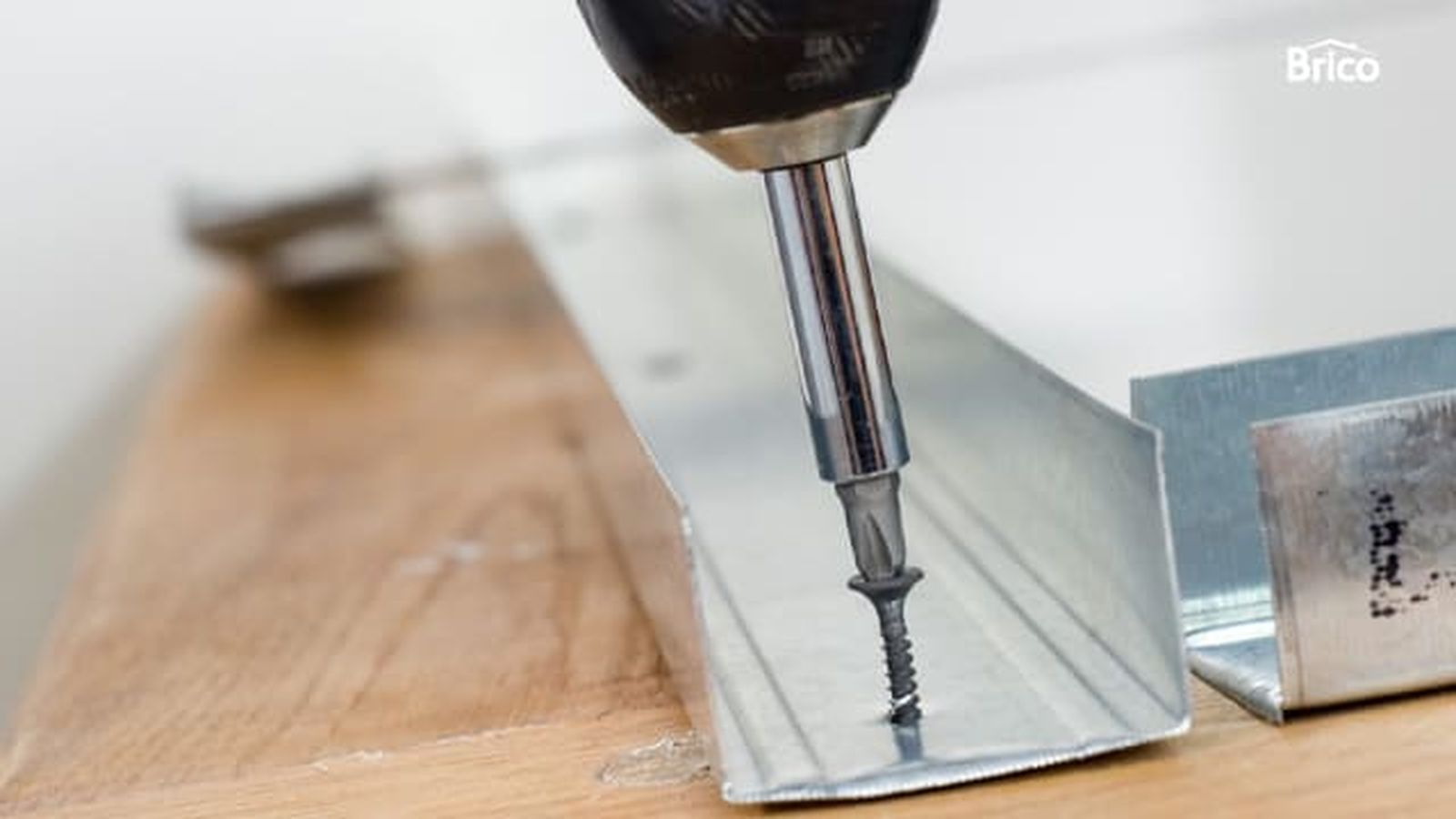

Con el taladro atornillador y unos tornillos fosfatados, empezamos a fijar los canales al dintel. Realizamos el mismo procedimiento con todas las piezas que conformarán la base de la campana.

revestir tubo chimenea paso 4Paso 4

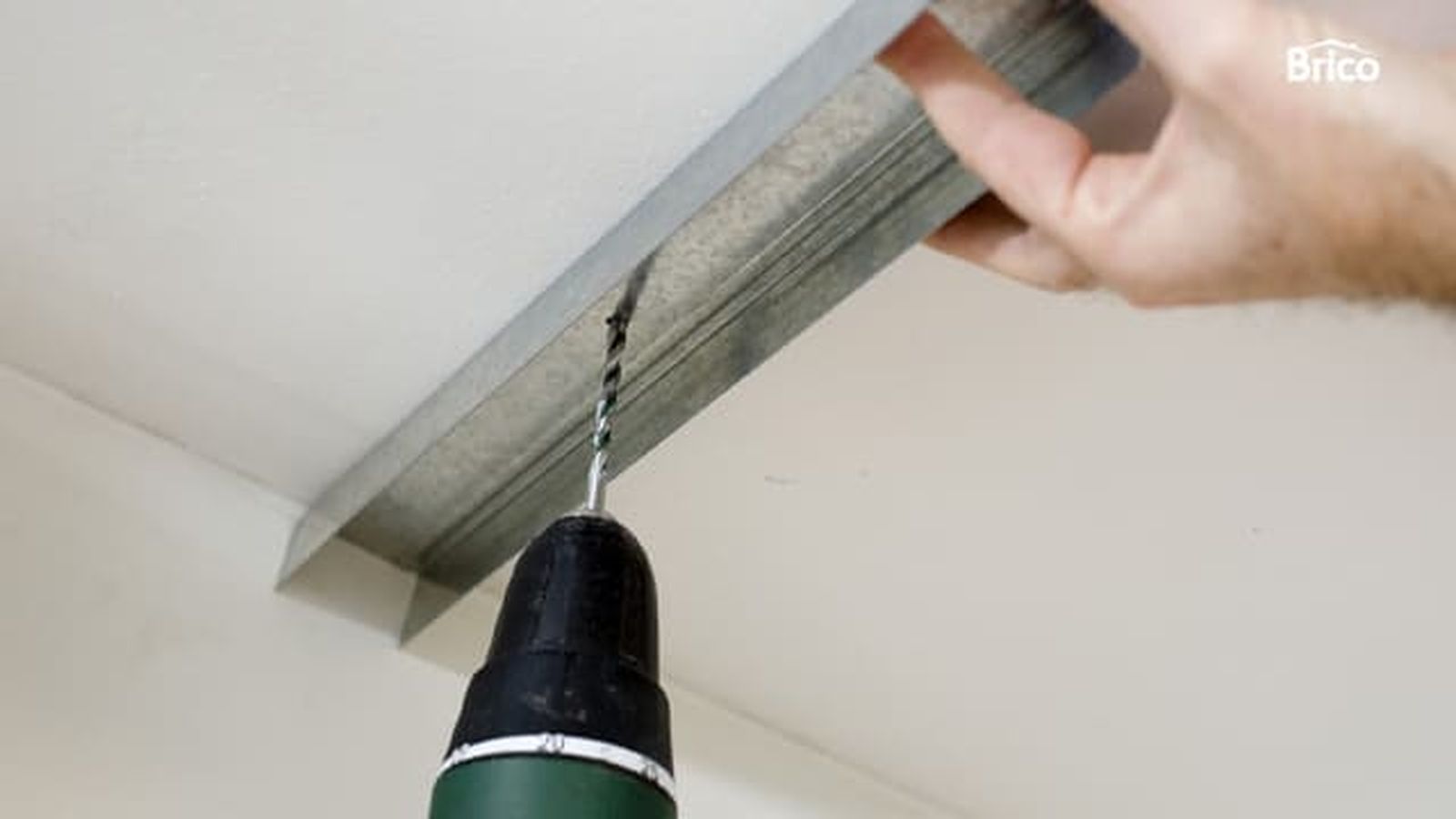

A continuación, montamos la parte superior de la estructura. Presentamos la pieza en el techo y con un taladro y una broca multimaterial, hacemos el primer agujero de sujeción en el techo.

revestir tubo chimenea paso 5Paso 5

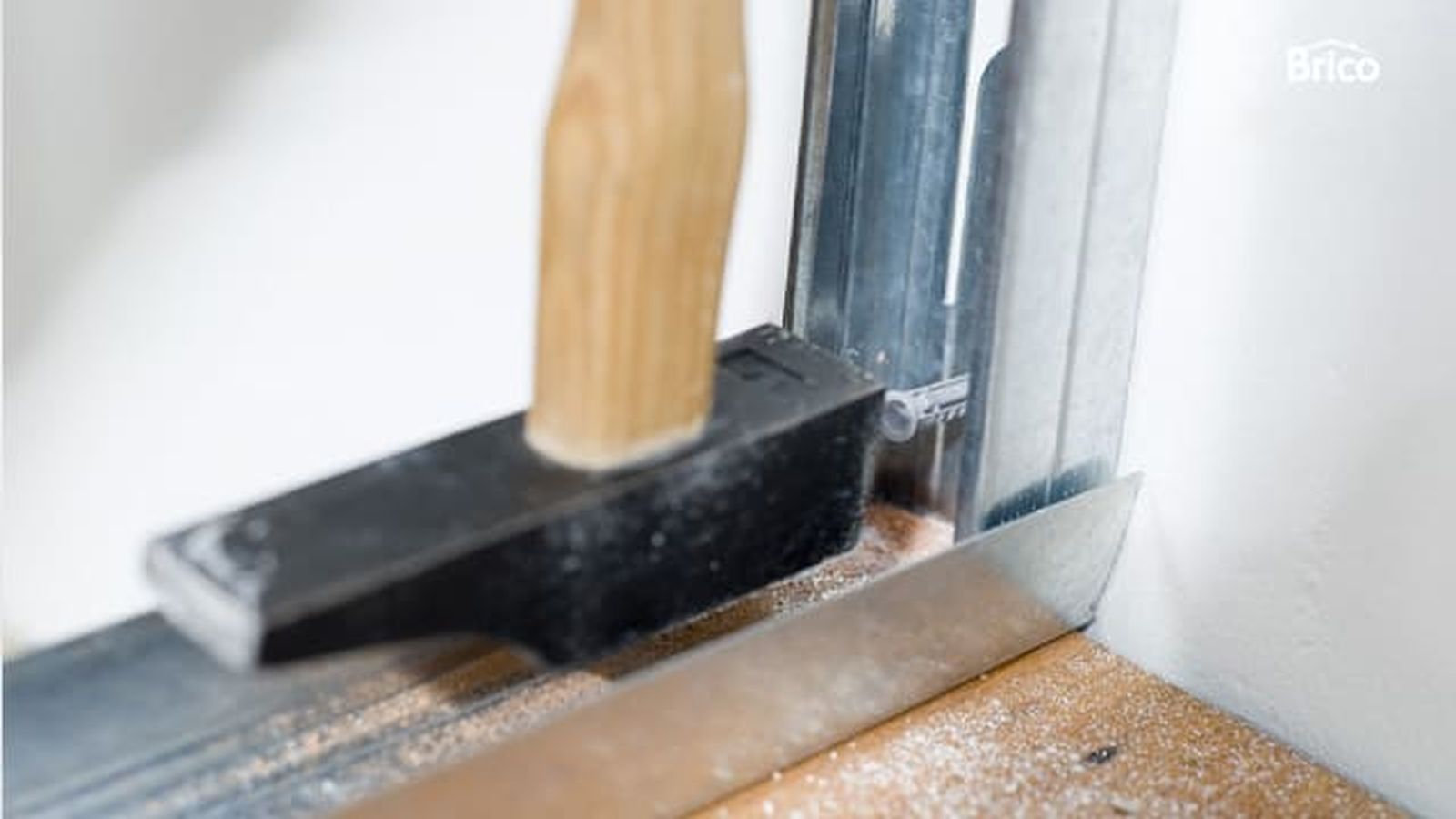

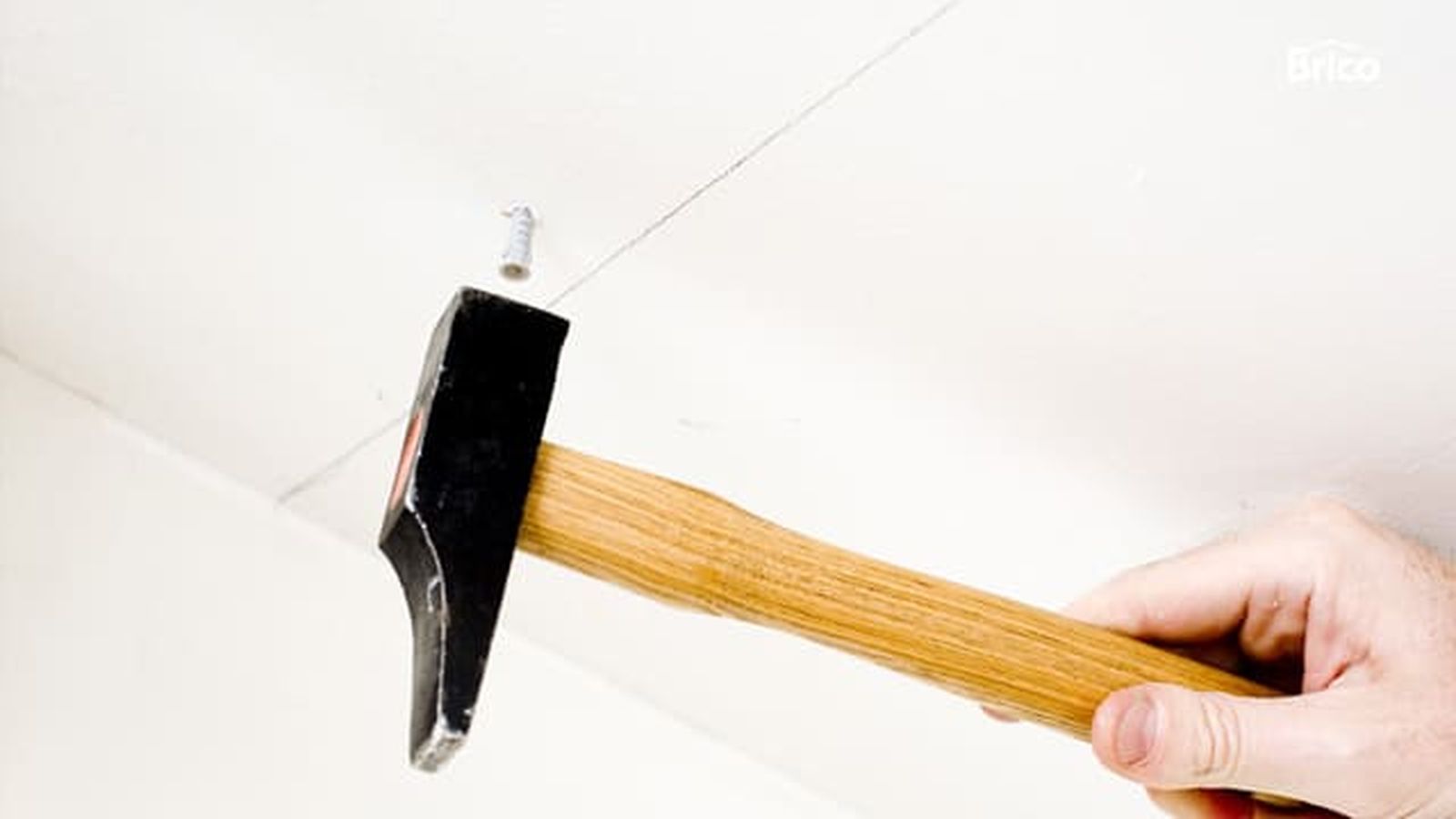

Retiramos la pieza y con el martillo, introducimos un taco de nylon en el orifico.

revestir tubo chimenea paso 4Paso 6

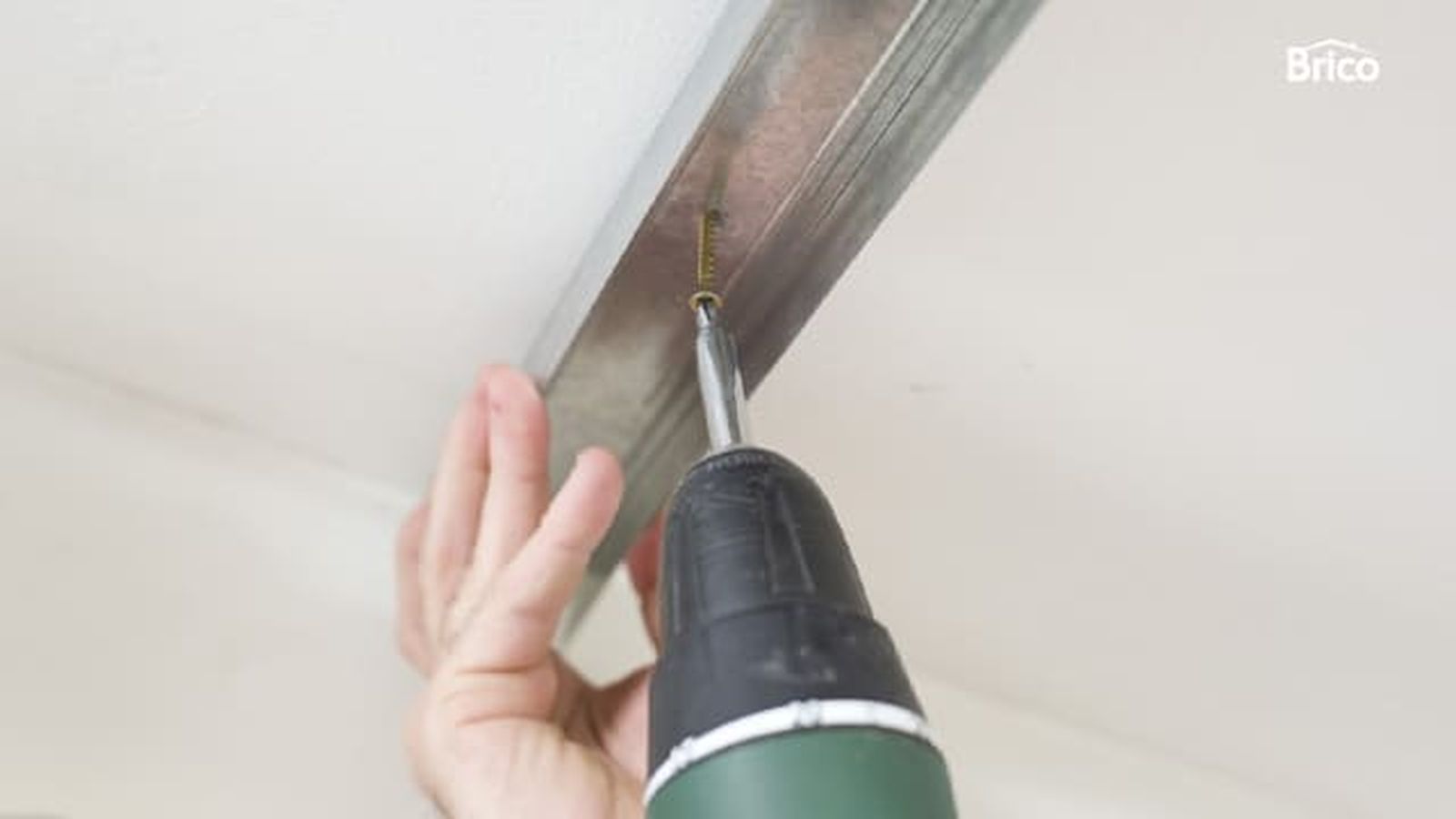

Posteriormente, atornillamos la pieza en su lugar. Para ello, utilizaremos el taladro y una punta adecuada a la forma y el tamaño de la cabeza de los tornillos.

revestir tubo chimenea paso 7Paso 7
Seguimos el mismo procedimiento con todas las piezas que conformarán la parte superior de la estructura.

revestir tubo chimenea paso 8Paso 8
Es el momento de cortar los cinco montantes, con los que completaremos la estructura metálica.

revestir tubo chimenea paso 9Paso 9
Colocamos el primero de los montantes en la pared y lo alineamos con la ayuda de una escuadra.

revestir tubo chimenea paso 10Paso 10
Insertamos unos tacos de nylon en el agujero...

revestir tubo chimenea paso 11Paso 11

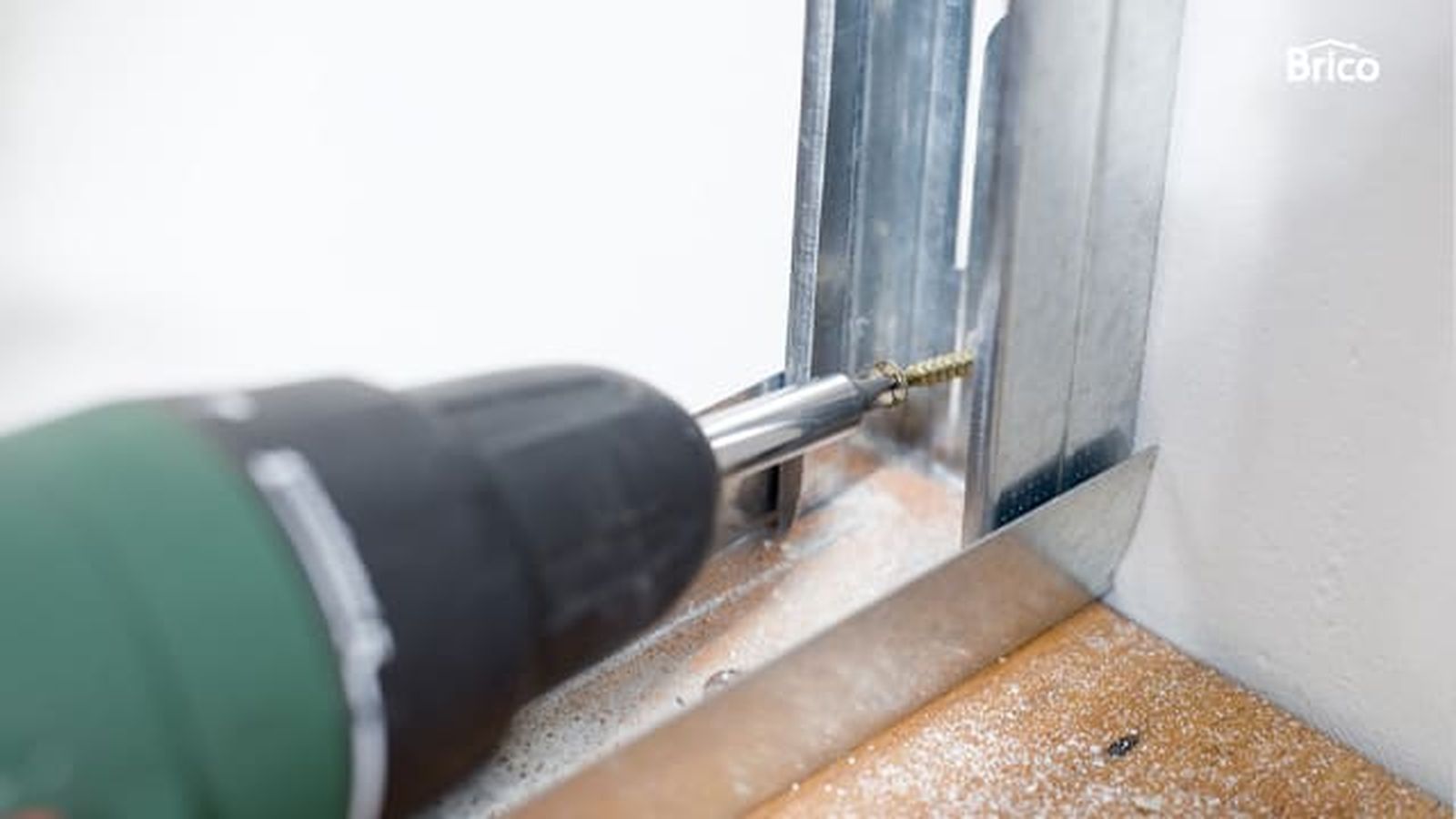

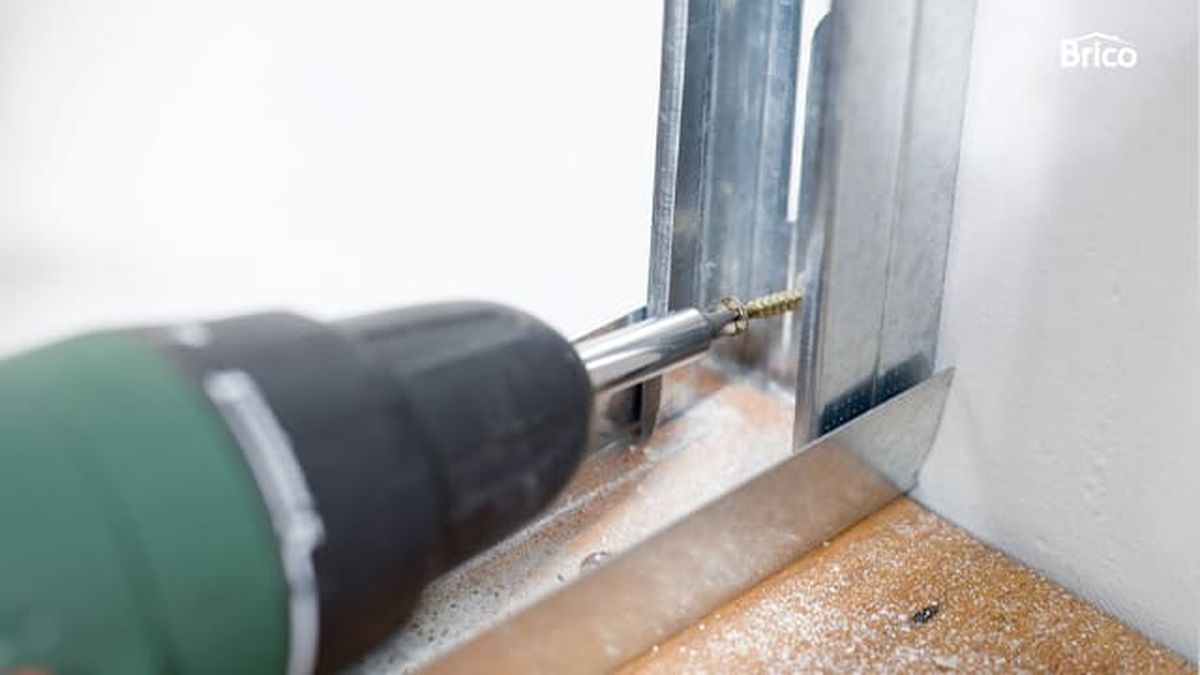

Después atornillamos la pieza a la pared.

revestir tubo chimenea paso 12Paso 12

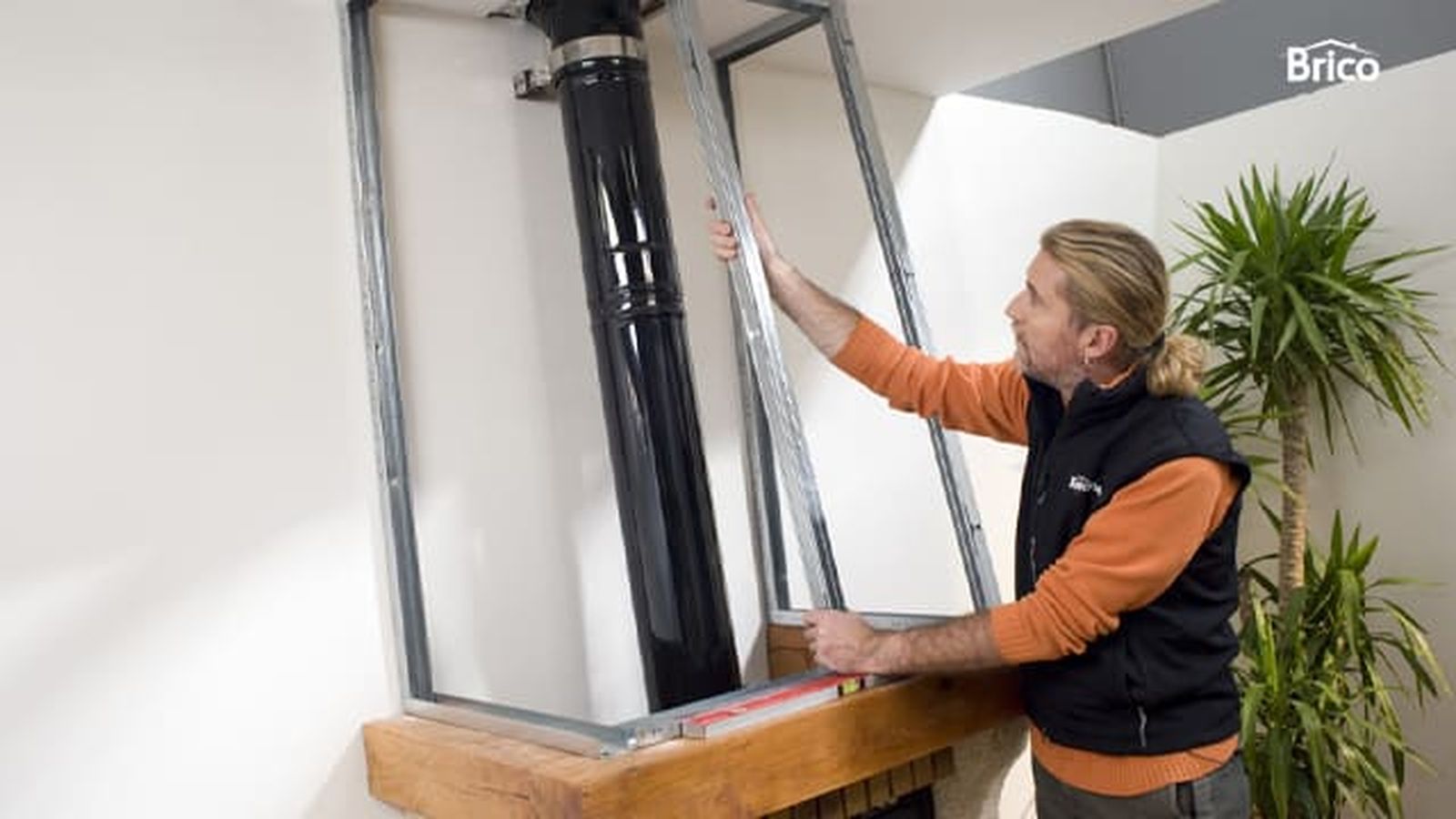

Colocamos el resto de los montantes de la misma manera, entre ellos dejando una distancia de entre 40 y 60 centímetros, aproximadamente.

revestir tubo chimenea paso 13Paso 13

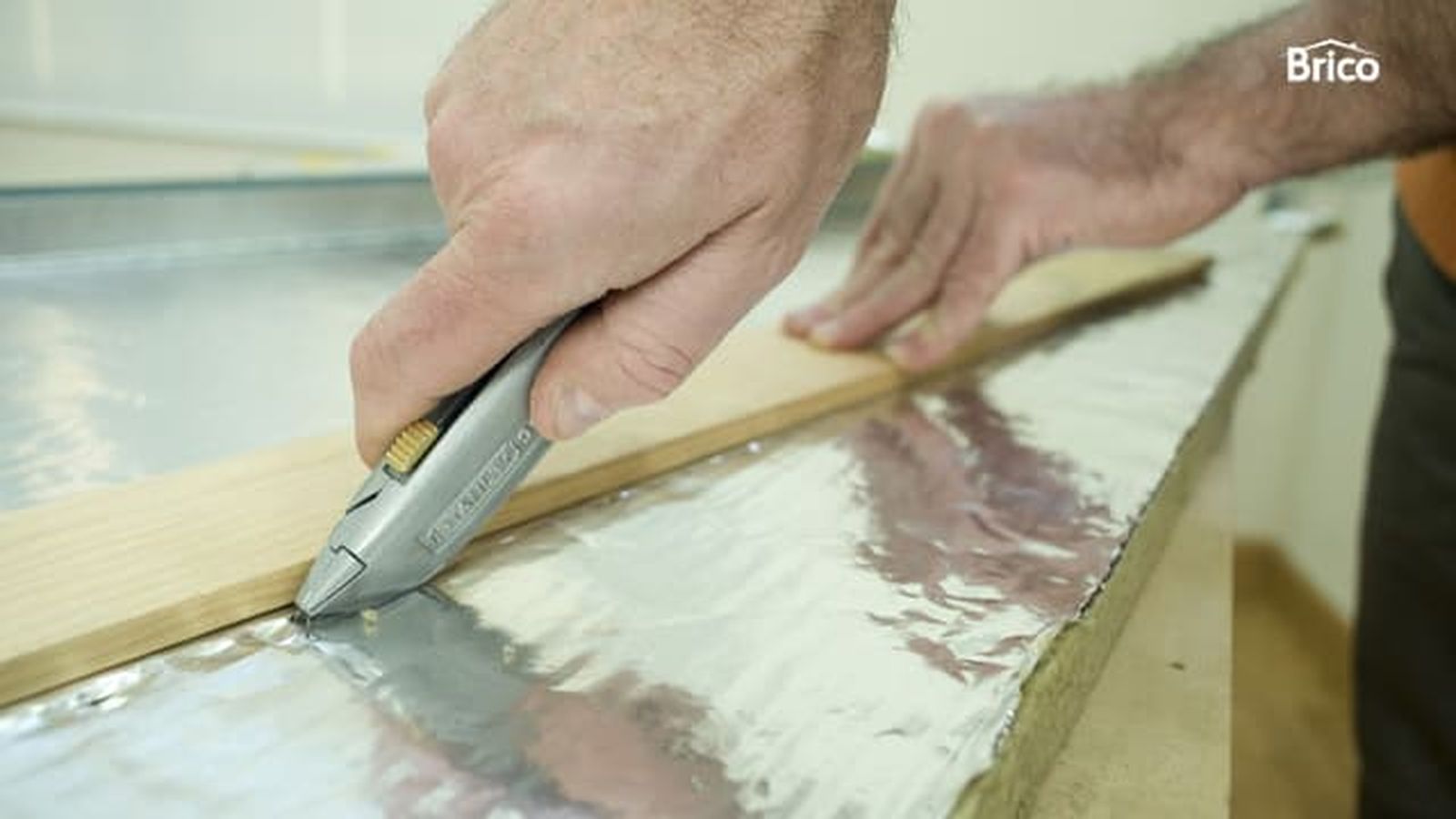

Una vez realizada la estructura, cortamos las piezas de material aislante con un cortante. Nosotros nos hemos decantado por la lana de roca, que nos ayudará a mantener el calor en el interior de la campana de la chimenea.

revestir tubo chimenea paso 14Paso 14

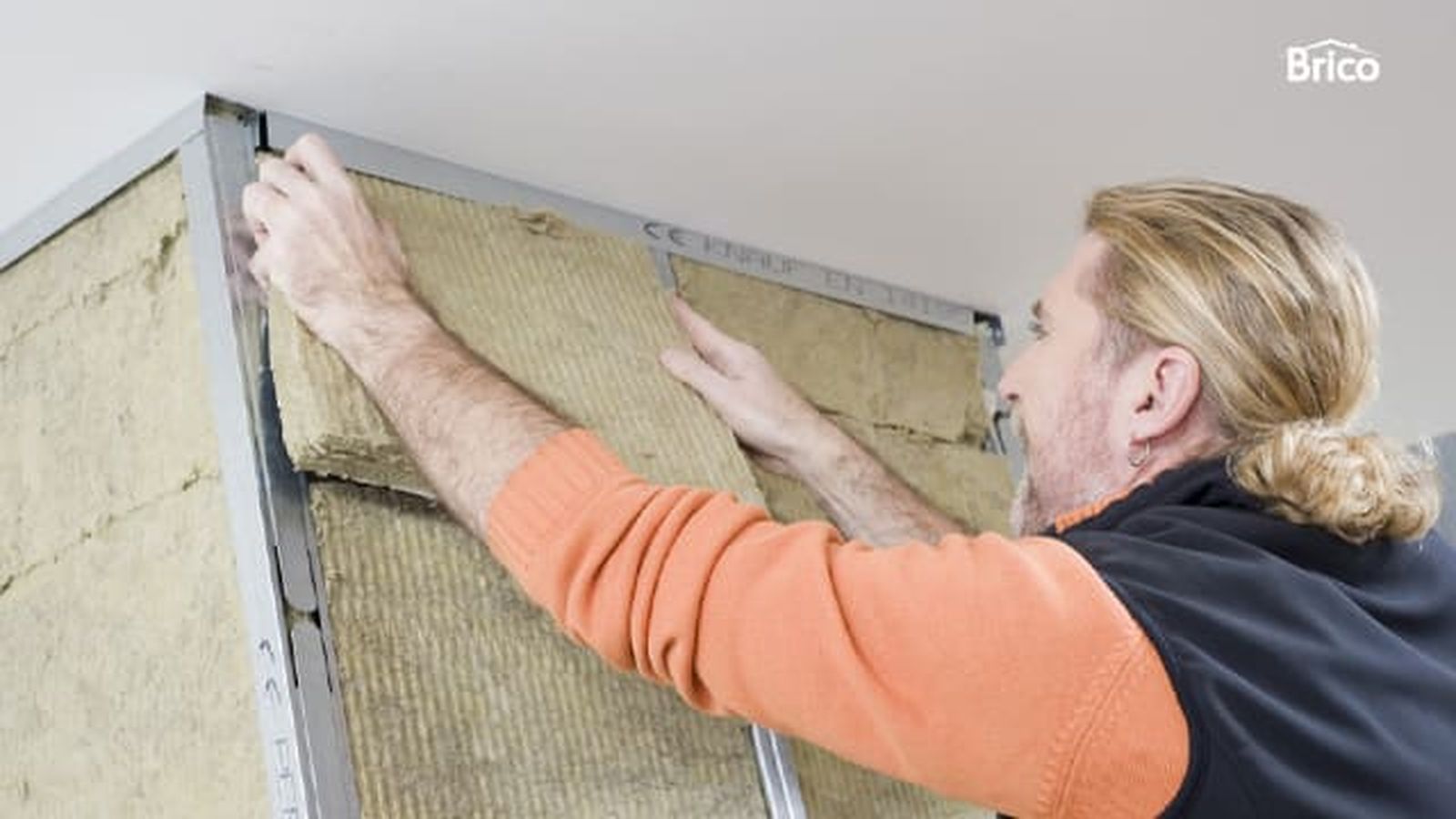

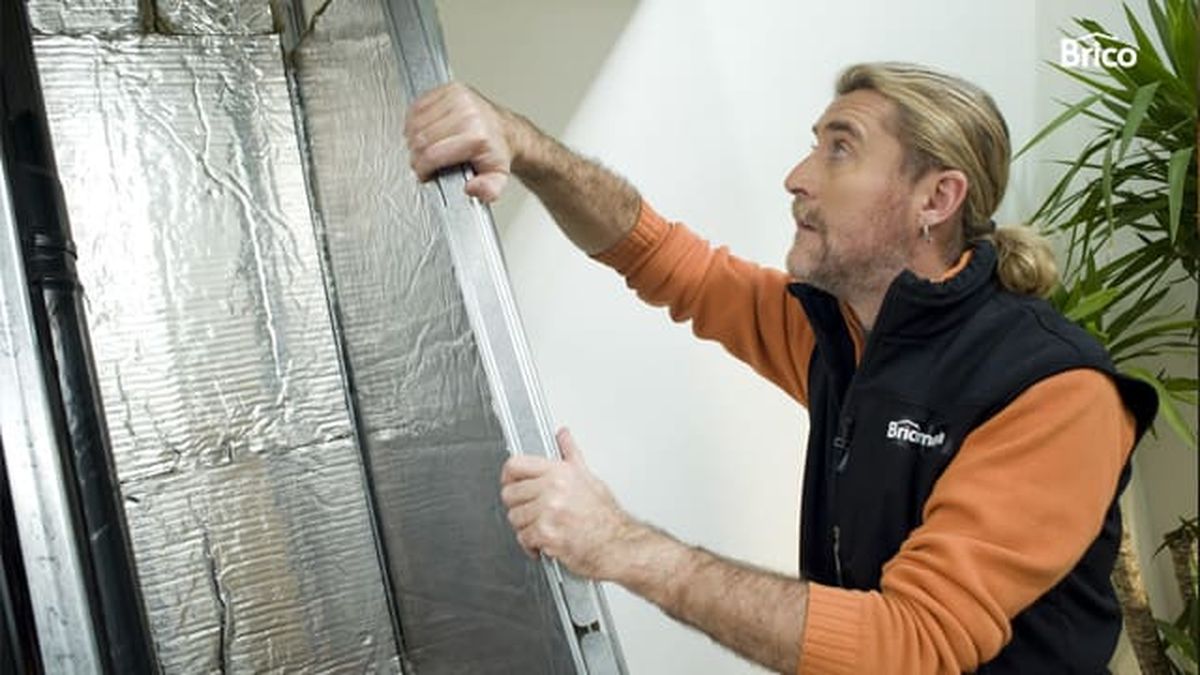

Forramos el interior de la campana de la chimenea, encajando las planchas de lana de roca en los perfiles metálicos.

revestir tubo chimenea paso 15Paso 15

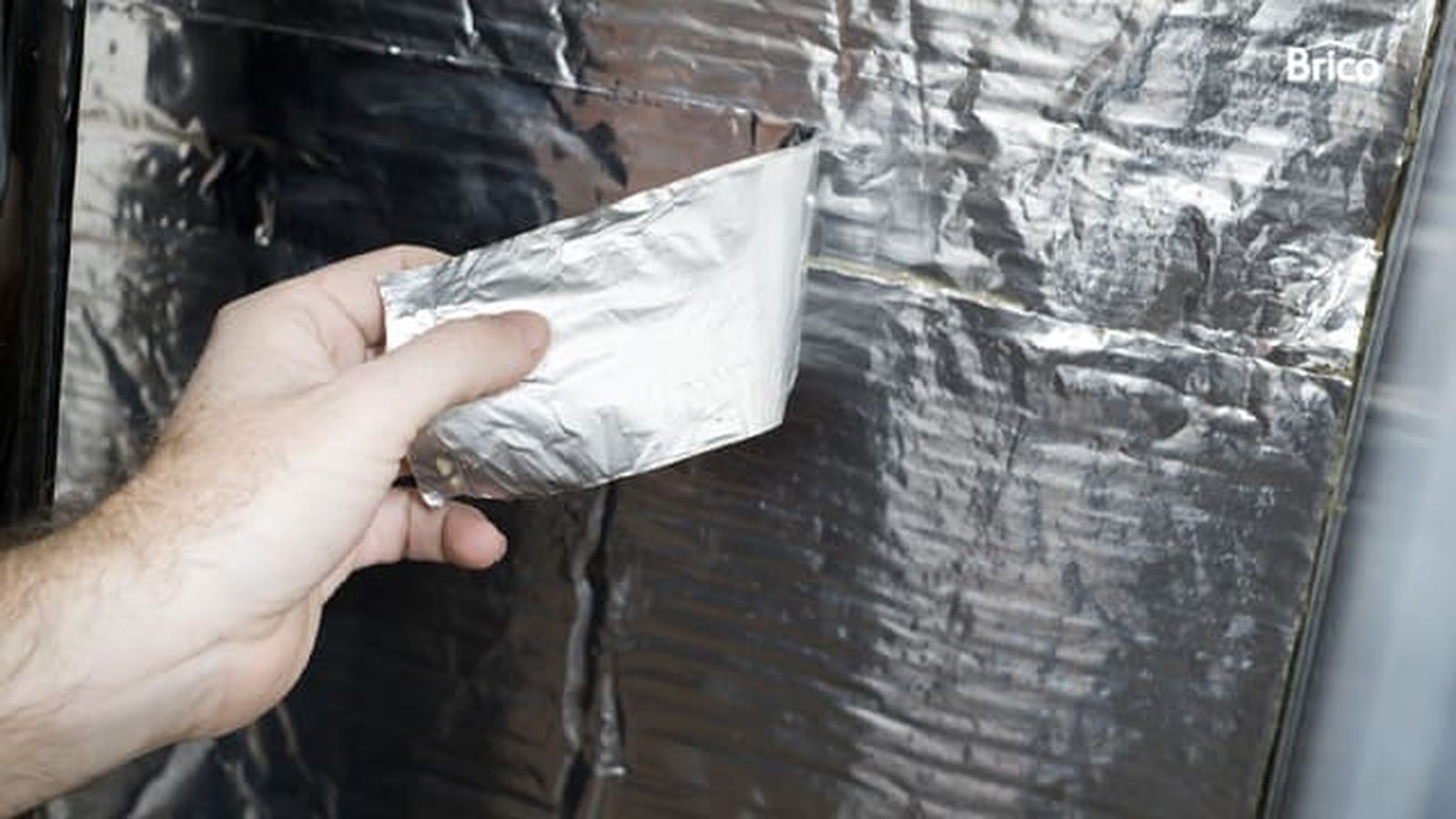

Antes de colocar el material aislante en el frente de la campana, reforzamos las zonas de unión con cinta metálica. De esta manera, sellaremos perfectamente toda la estructura, evitando que el calor salga al exterior.

revestir tubo chimenea paso 17Paso 16
Terminamos de forrar el interior de la campana poniendo aislante en la parte frontal.

revestir tubo chimenea paso 16Paso 17

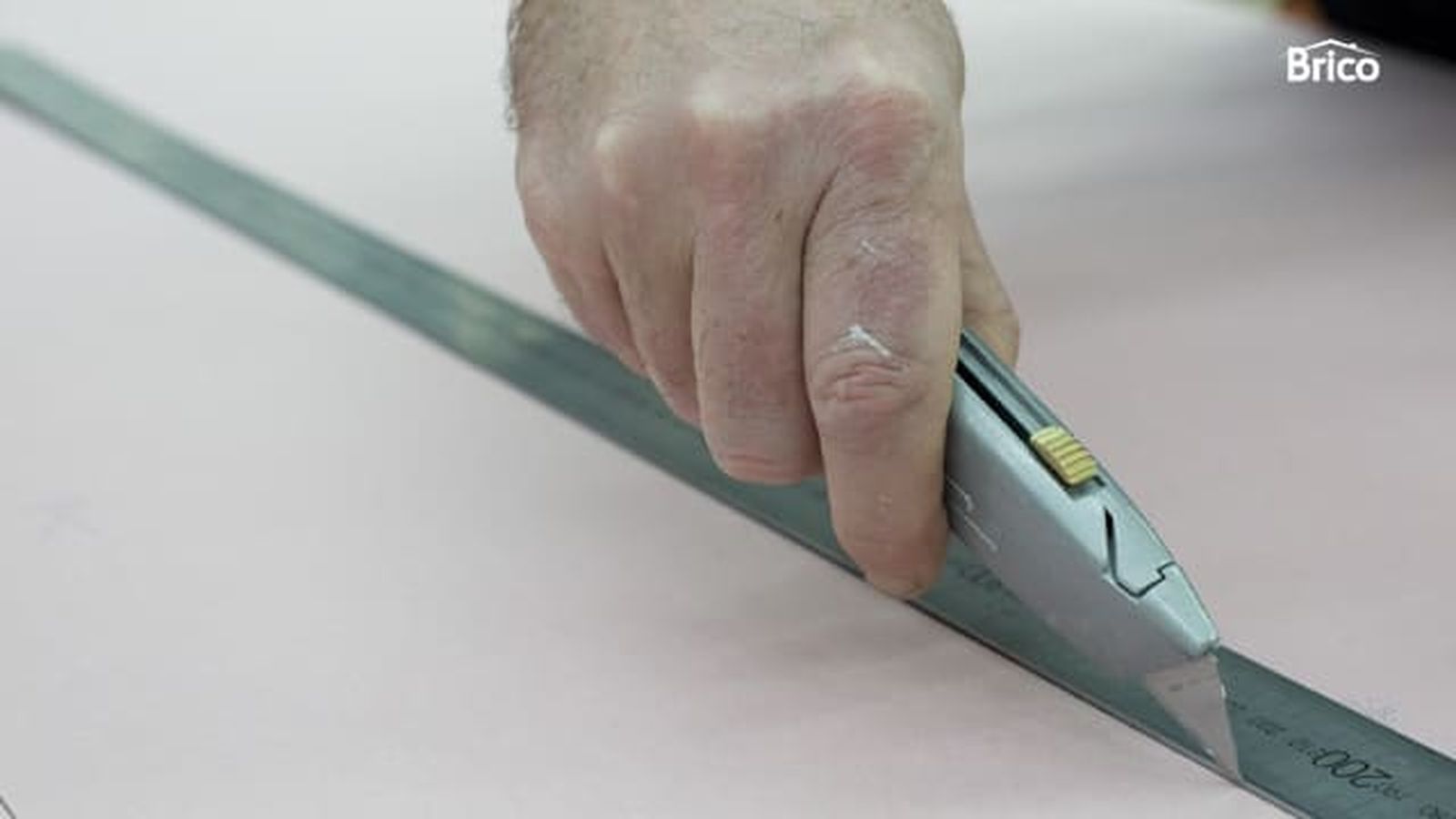

El siguiente paso consiste en cortar las piezas de yeso laminado con la ayuda de un cortante y una regla para revestir el tubo de la chimenea.

revestir tubo chimenea paso 18Paso 18

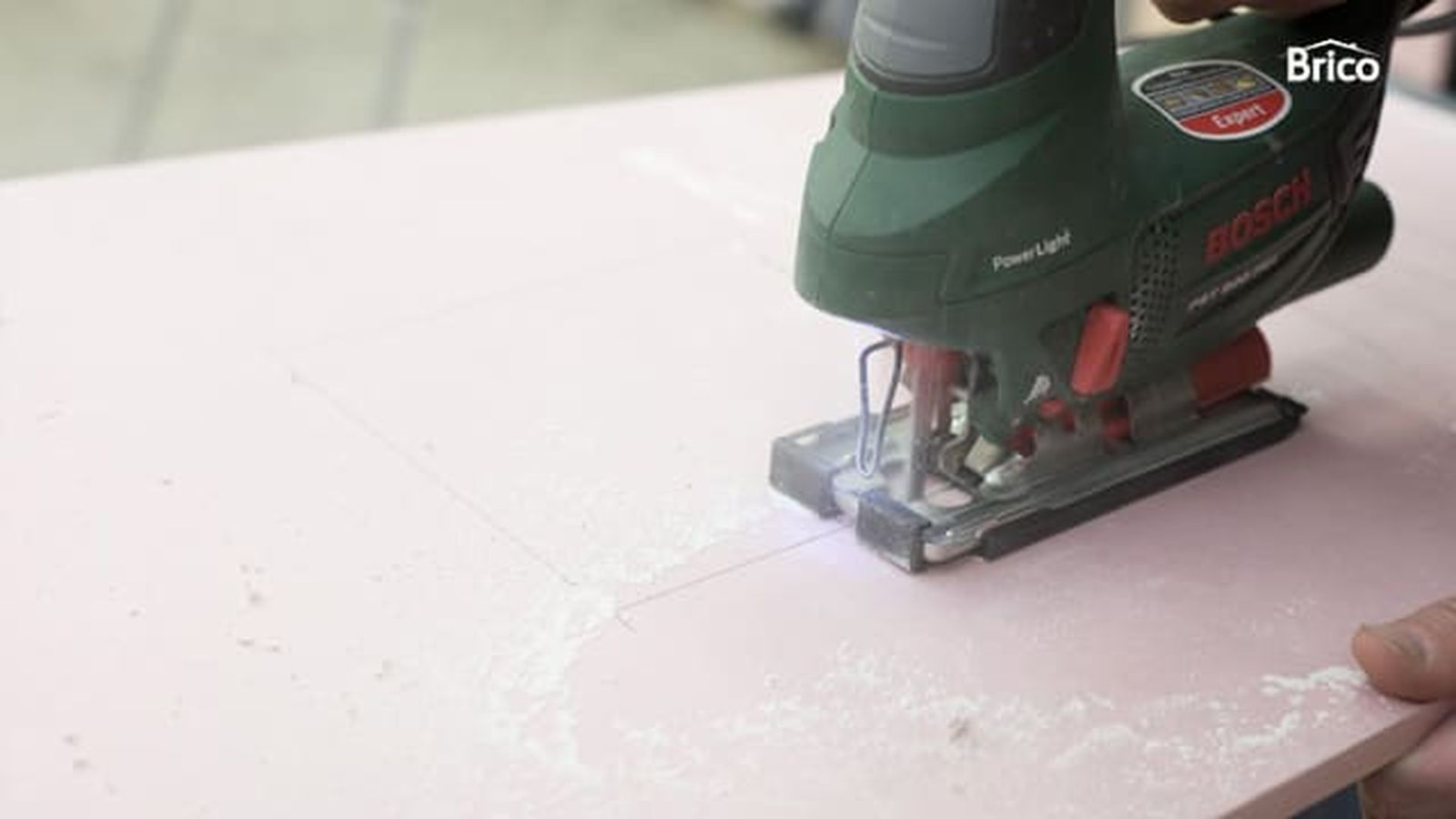

A continuación, realizamos unos huecos para albergar las rejillas de aireación en las placas laterales. Para realizar los cortes, utilizaremos una sierra de calar provista de una hoja para madera.

revestir tubo chimenea paso 19Paso 19

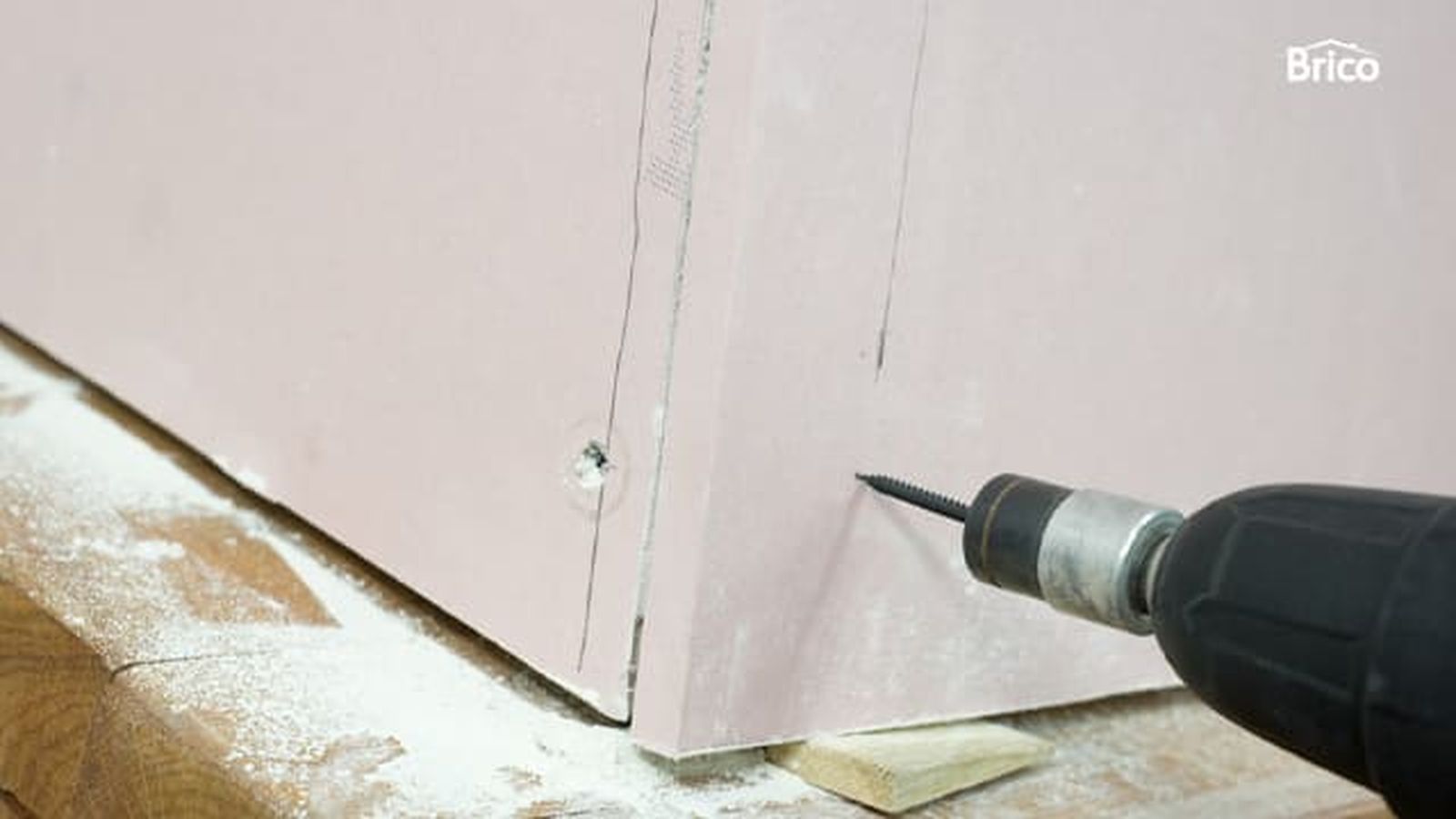

Ahora, con el taladro provisto de la punta adecuada, vamos insertando unos tirafondos fosfatados, dejando una distancia de unos 25 centímetros entre uno y otro, de manera que fijemos bien las piezas de yeso laminado a los perfiles metálicos. Calzamos las piezas de yeso laminado dejando así, un margen de dilatación.

revestir tubo chimenea paso 20Paso 20

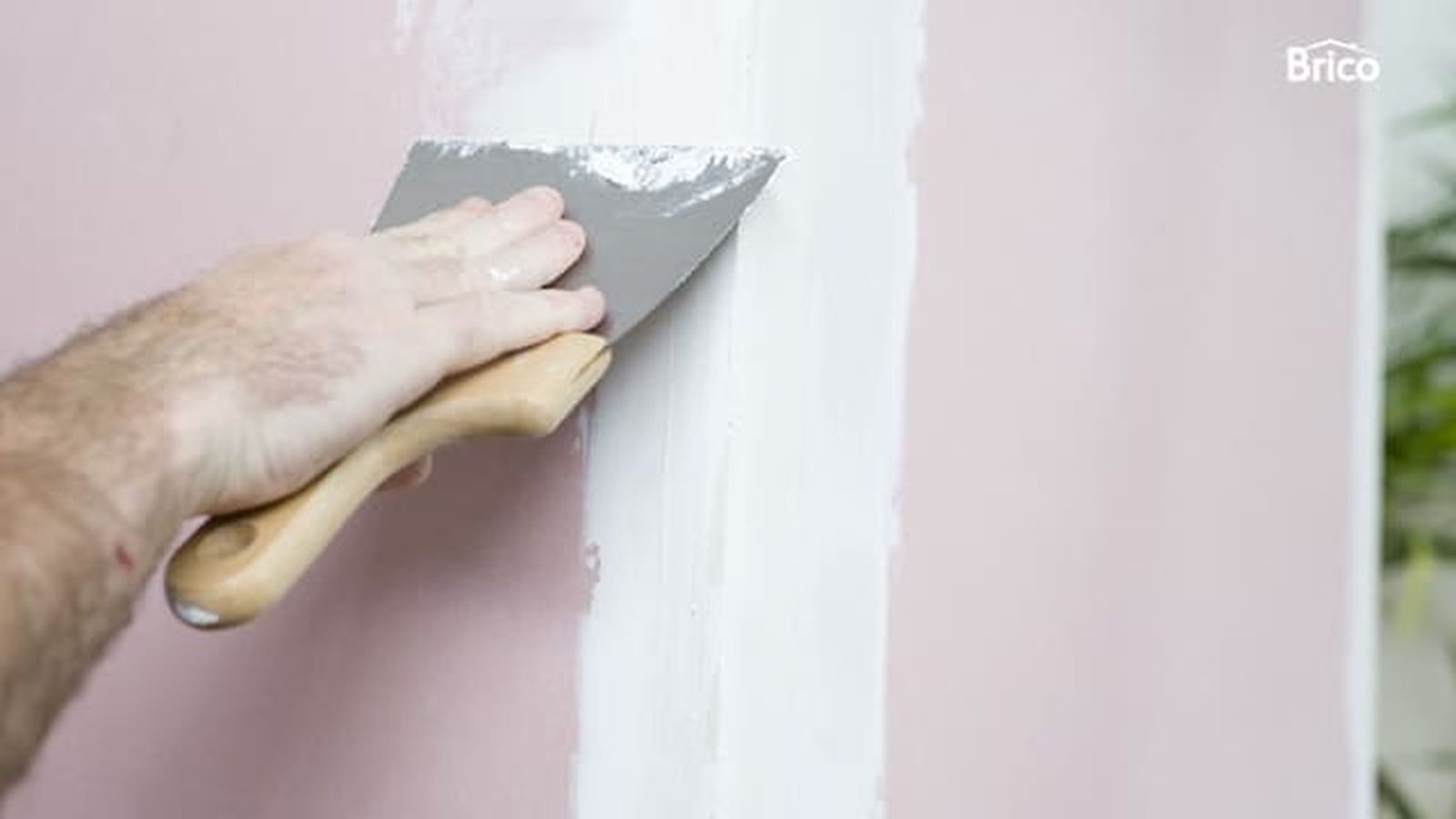

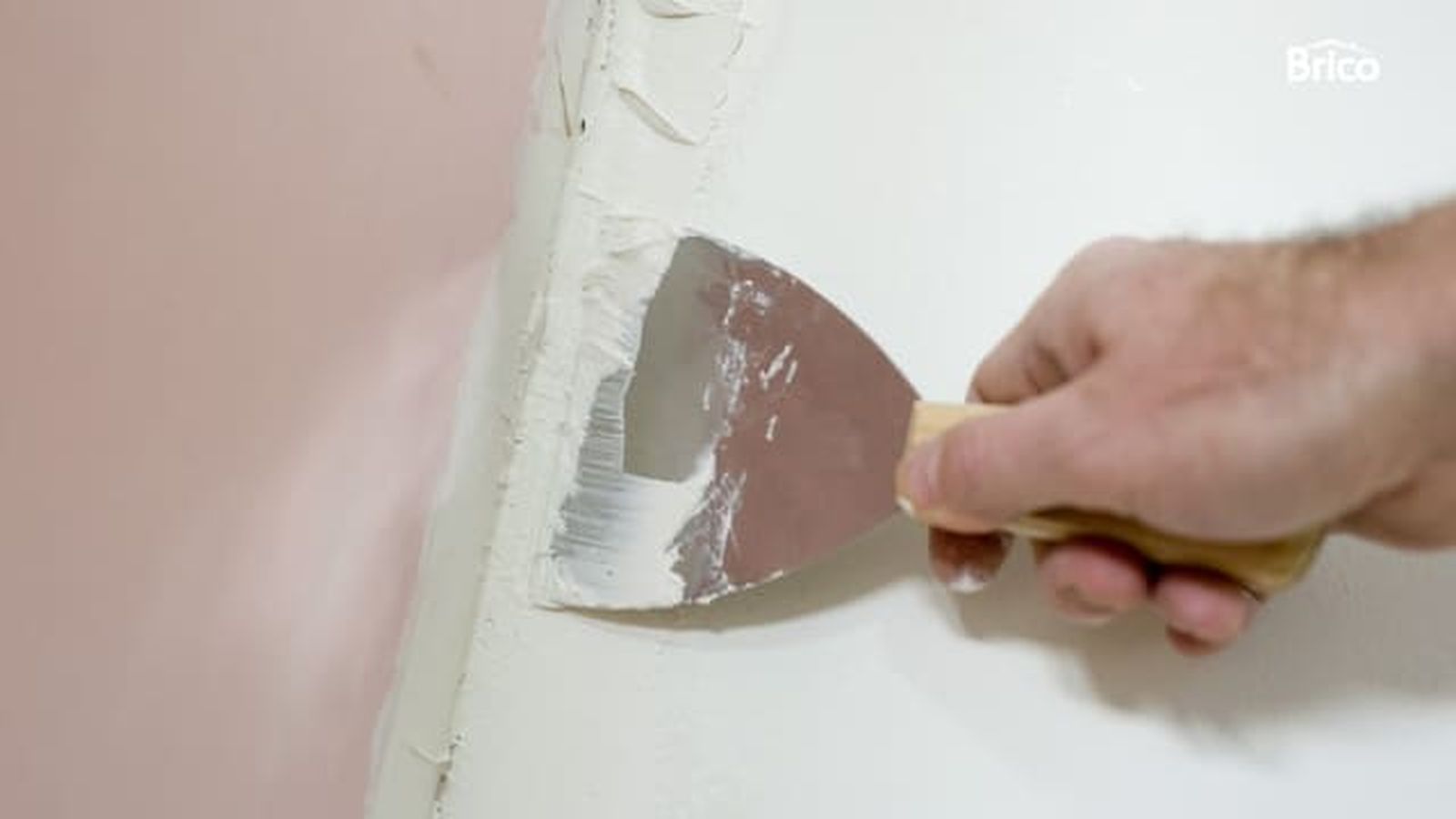

Es el momento de sellar bien las juntas. Con una espátula, aplicamos una pasta especial en las zonas de unión de la campana, el techo y las paredes. También daremos masa en las esquinas.

revestir tubo chimenea paso 21Paso 21

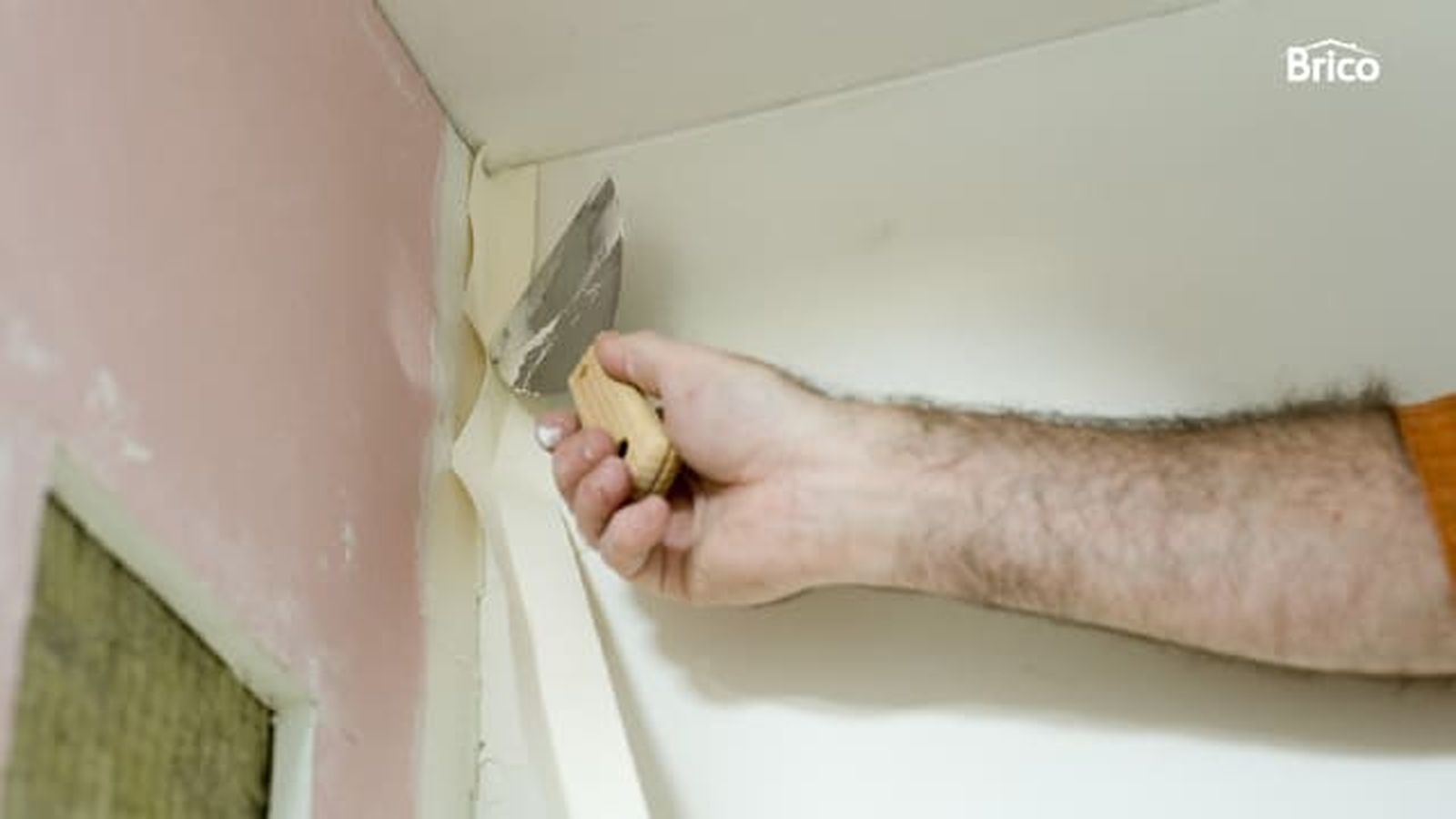

Para reforzar el aislamiento, colocamos unas tiras de cinta para juntas en las zonas de ensamble. Para fijarlas bien, presionaremos las tiras con la espátula.

revestir tubo chimenea paso 22Paso 22

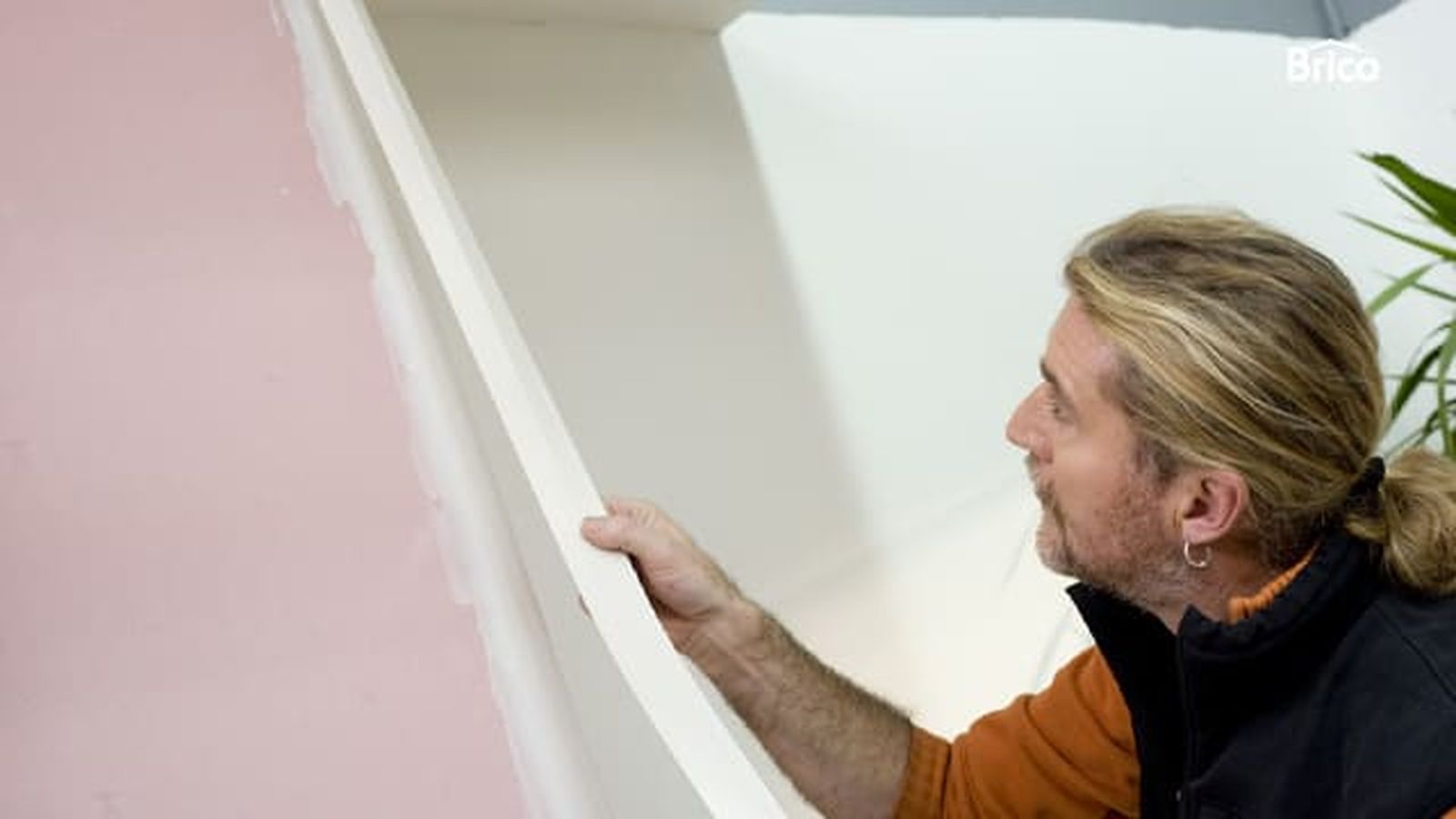

Luego, cortamos a medida unas tiras de cinta guardavivos y las adherimos en las esquinas de la campana.

revestir tubo chimenea paso 23Paso 23

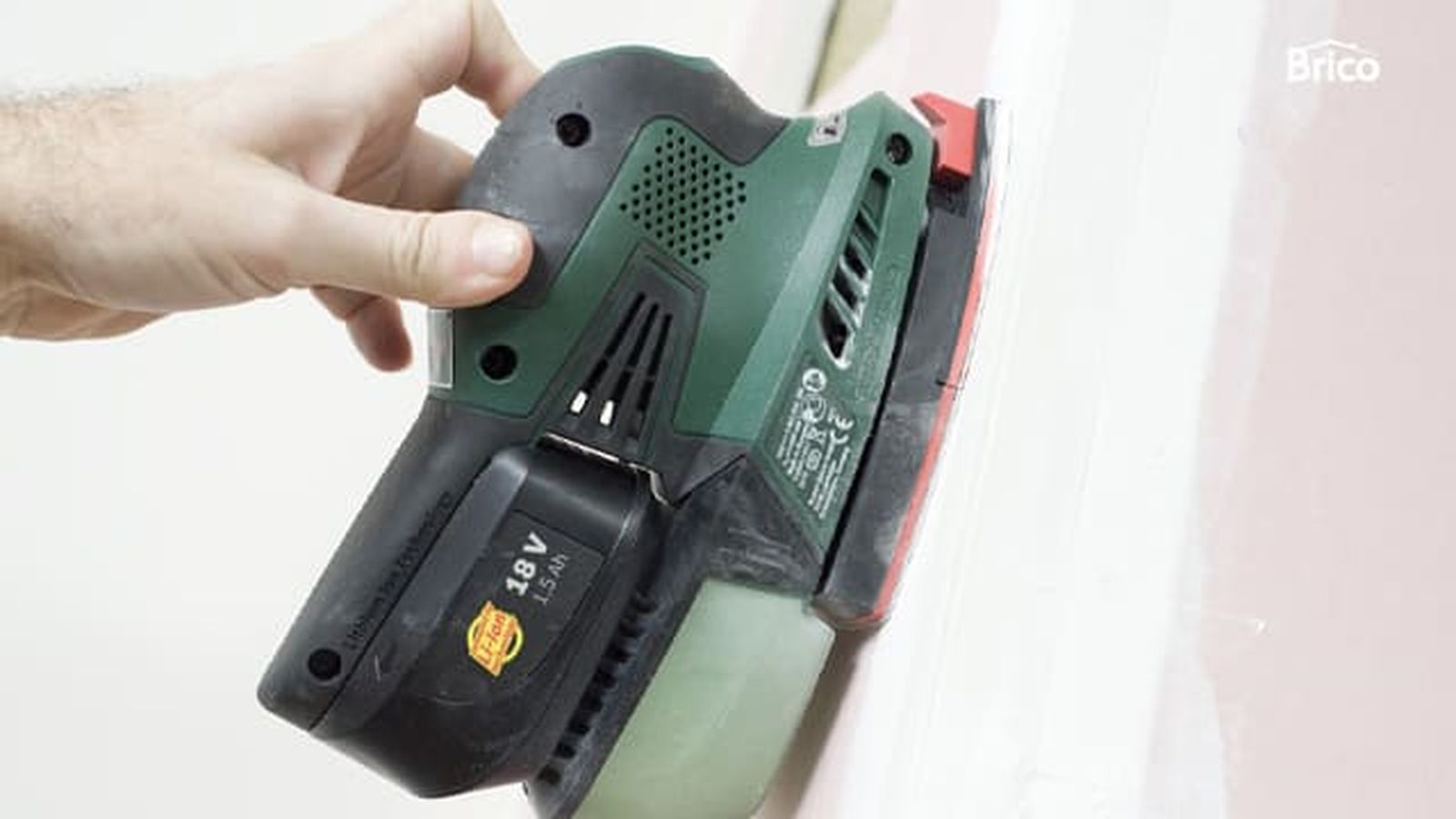

Una vez que la pasta se endurezca, lijamos bien toda la superficie con una lijadora eléctrica y una hoja de grano fino. Retiramos el polvo producido.

revestir tubo chimenea paso 24Paso 24
A continuación, aplicamos una segunda mano de masa, esta vez con una espátula más ancha. Así, conseguimos alisar perfectamente la superficie. Volvemos a lijar y si es necesario, damos otra mano de pasta.

revestir tubo chimenea paso 25Paso 25

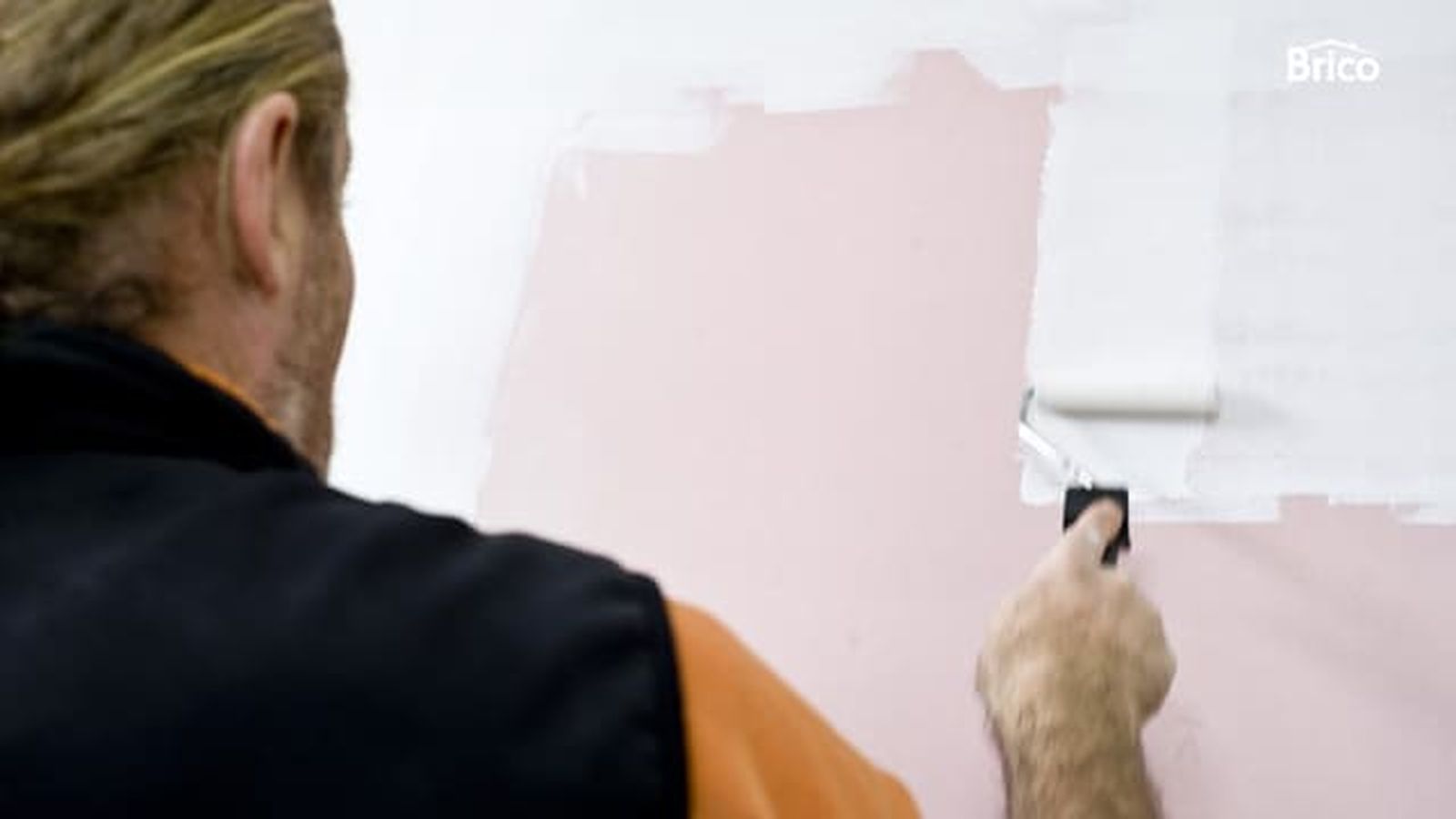

Después de que el producto se haya secado, damos una mano de imprimación selladora por toda la superficie. Para aplicar el producto en los ángulos y esquinas, utilizamos una brocha para recortar y en el resto de la superficie, trabajaremos con un rodillo.

revestir tubo chimenea paso 26Paso 26

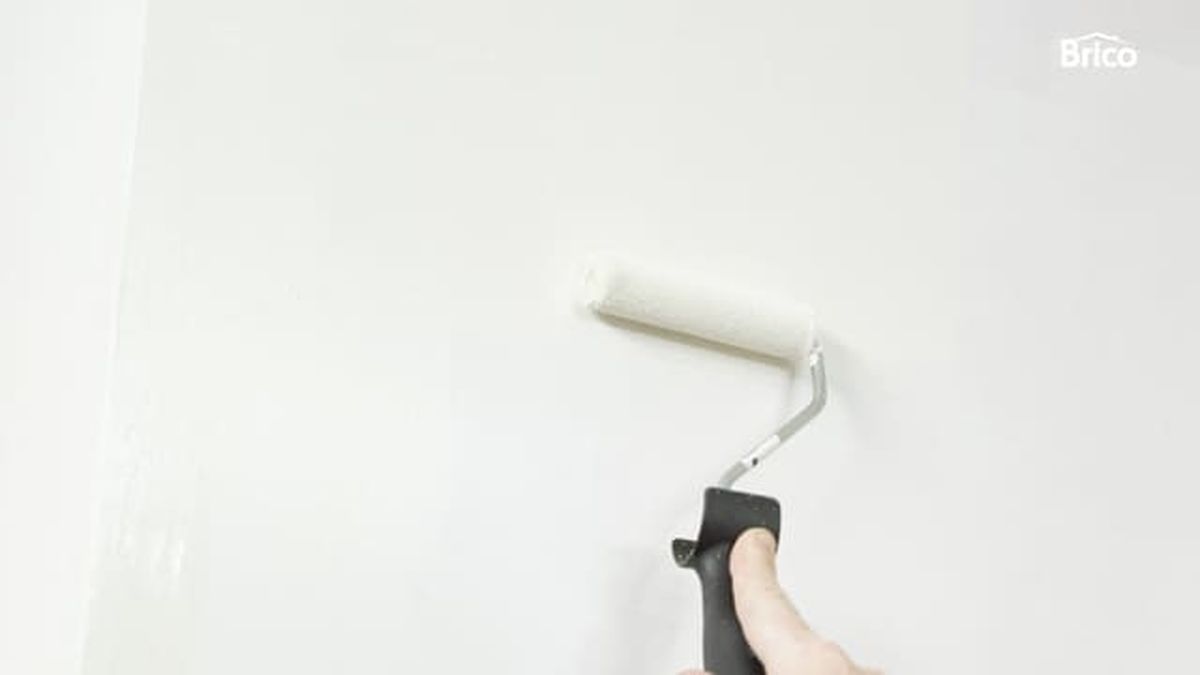

Transcurrido el tiempo de secado que indica el fabricante, aplicamos un esmalte acrílico por toda la superficie. Esperamos a que el producto se seque.

revestir tubo chimenea paso 27Paso 27

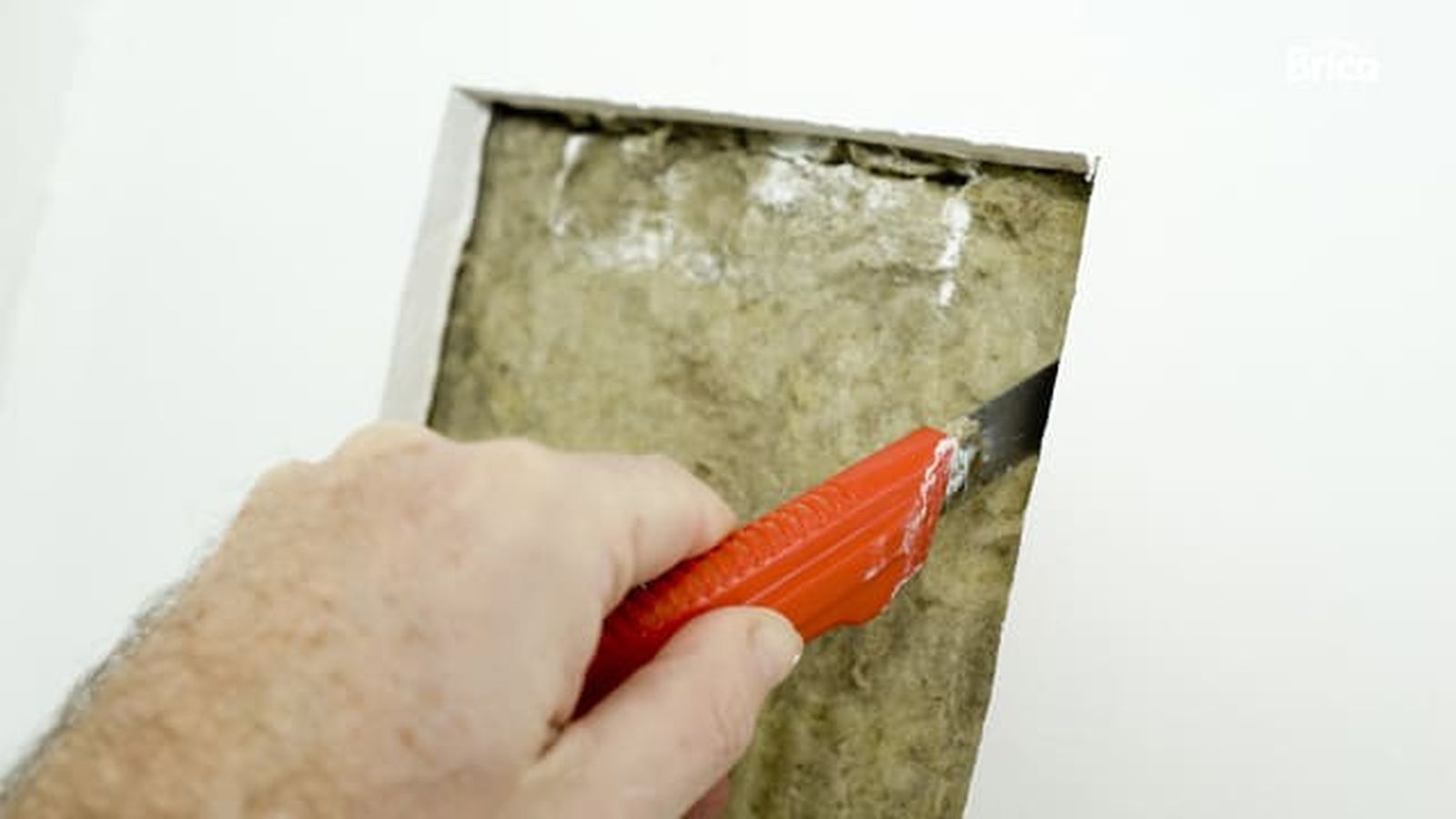

Es el momento de recortar la lámina de roca para dejar libre el hueco que alojarán las rejillas de ventilación. Para ello, utilizaremos un cortante.

revestir tubo chimenea paso 28Paso 28

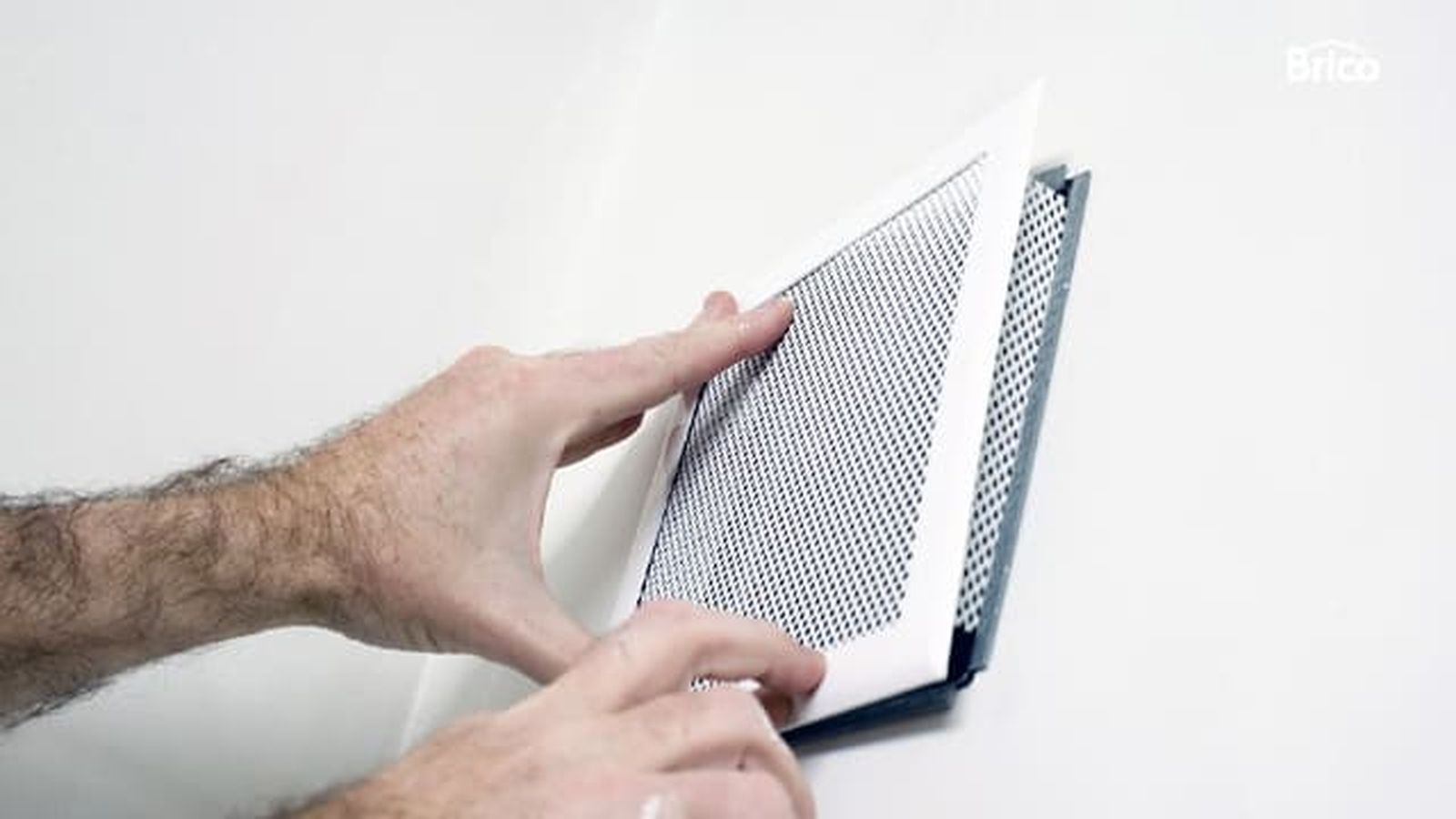

A continuación, colocamos las rejillas en sus correspondientes alojamientos.

revestir tubo chimenea paso 29Paso 29

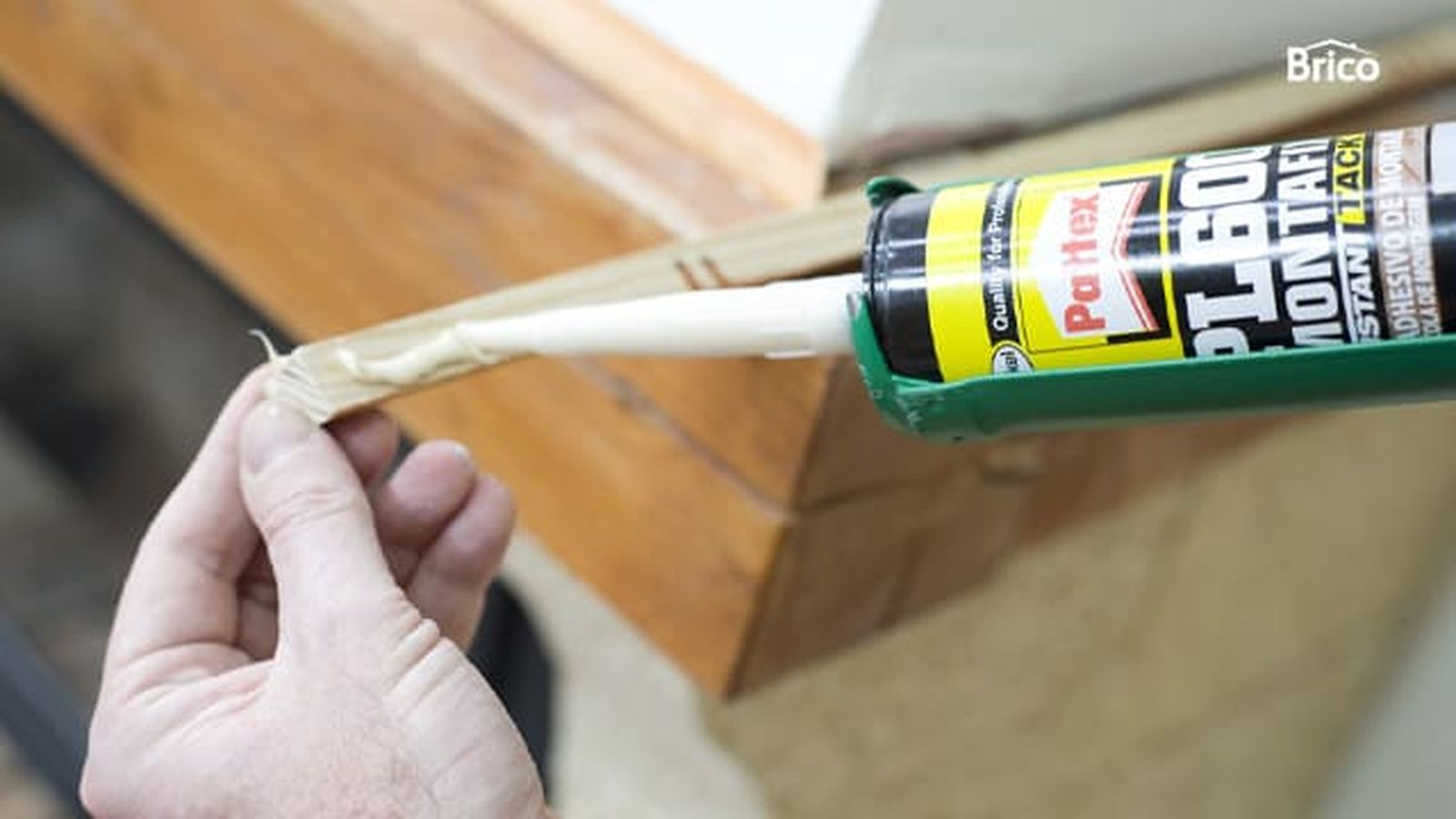

Para terminar de revestir el tubo de la chimenea, pondremos unos junquillos de madera en las zonas de unión de la campana con el dintel. Aplicamos adhesivo de montaje y pegamos las piezas, tapando bien las juntas.

revestir tubo chimenea paso 30Paso 30

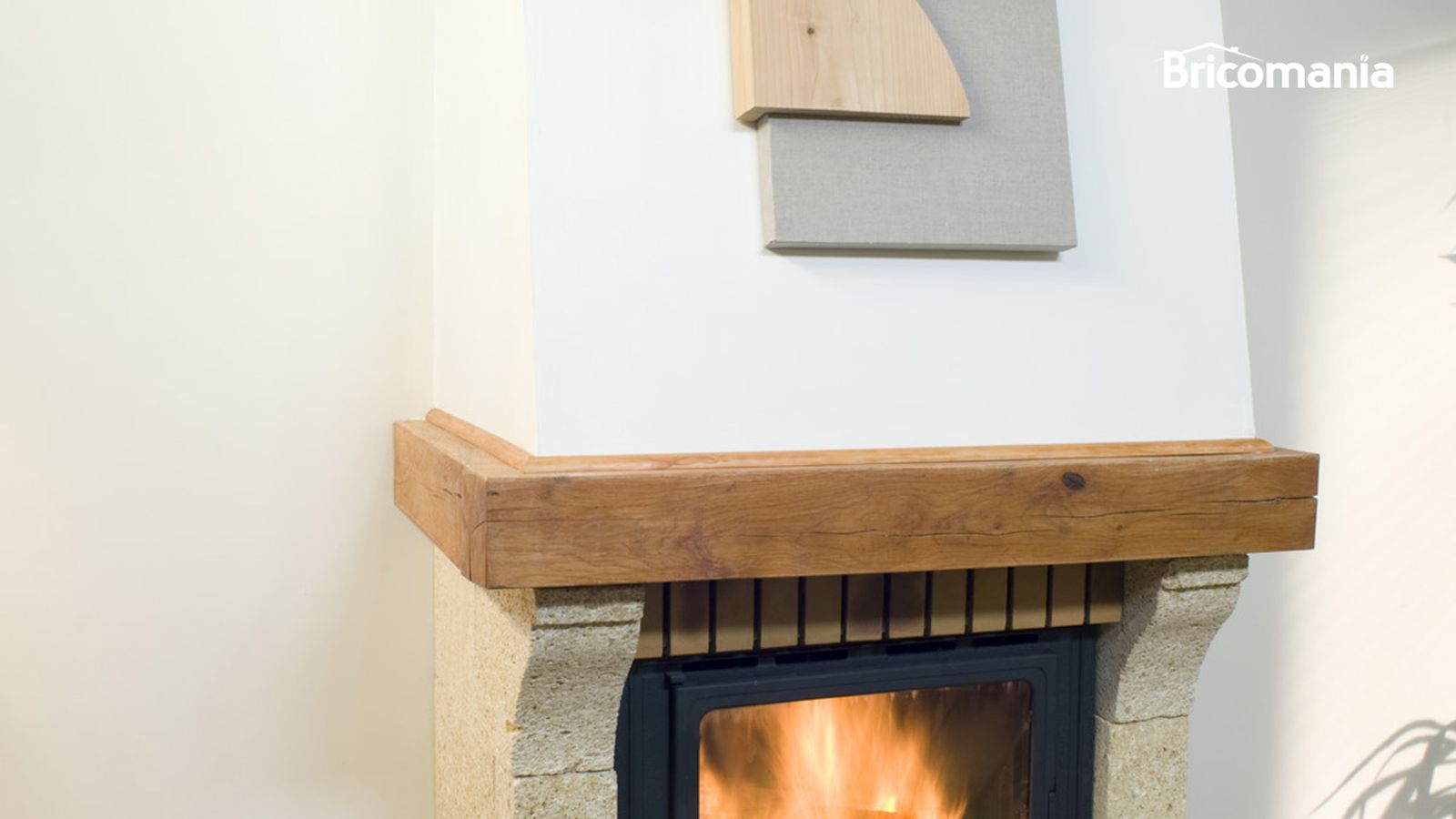

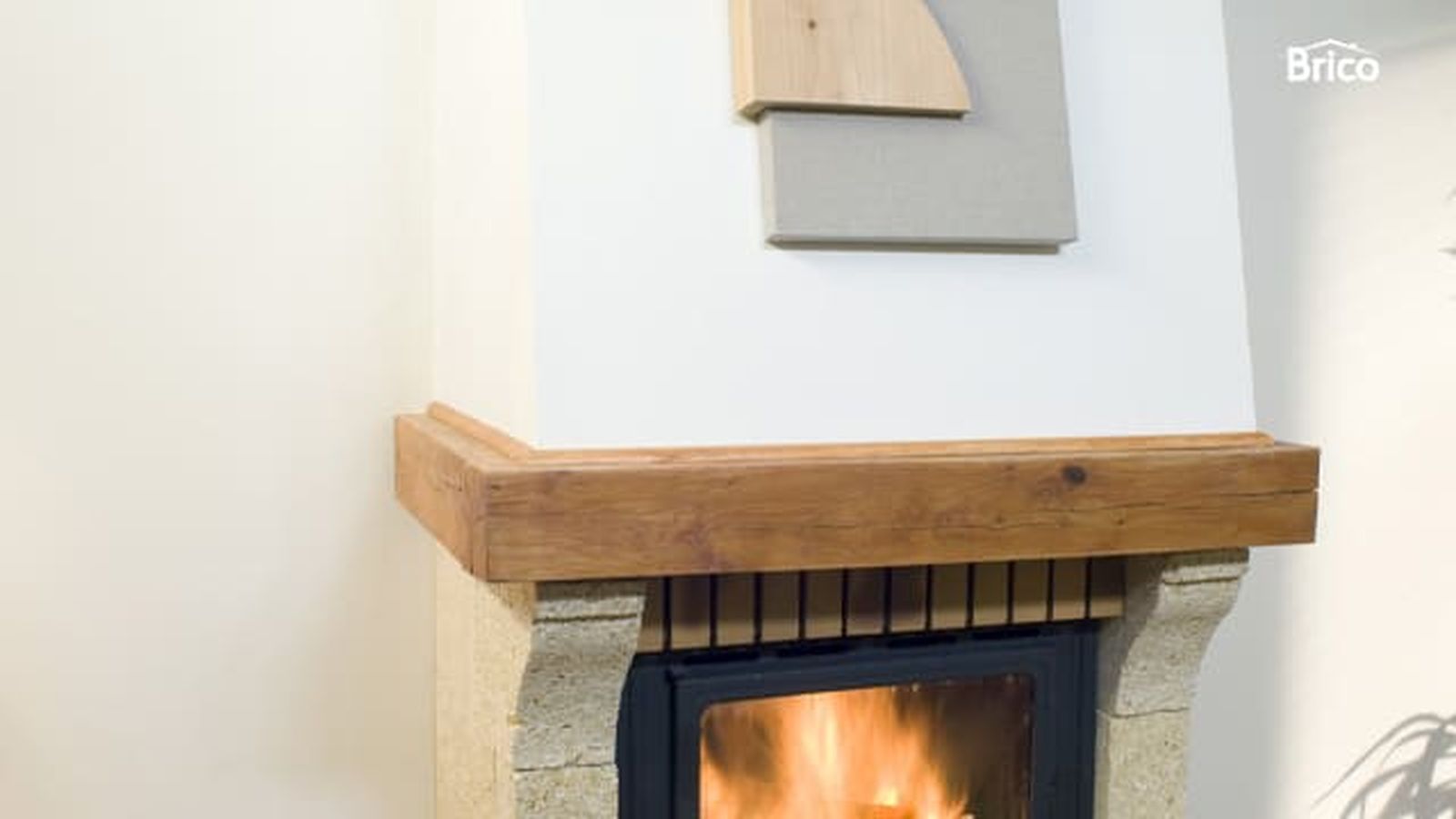

¡Y éste es el resultado! Una decorativa campana de chimenea con la que conseguiremos un acabado profesional, ocultando el conducto de evacuación de humos.

Además, si colocamos un elemento decorativo, como este cuadro, por ejemplo, conseguiremos crear un ambiente aún más acogedor. Siguiendo el paso a paso conseguiréis revestir el tubo de la chimenea sin problema.
