Circuito eléctrico mixto
En este briconsejo, nos vamos a ocupar del circuito eléctrico mixto. Veremos cómo funciona y cuáles son sus características a través de un montaje que realizaremos con un kit escolar.
Coste
Bajo
Dificultad
Media
Tiempo total
1 h 5 m
Después de ver cómo funciona un circuito eléctrico en serie y un circuito eléctrico en paralelo, en esta ocasión vamos a ver cómo funciona un circuito eléctrico mixto.
Gracias a este kit escolar, que ayuda a entender a los más jóvenes como funcionan los circuitos, veremos paso a paso cómo crear un circuito eléctrico mixto.
Paso a paso sobre el funcionamiento de un circuito eléctrico en paralelo
Paso 1

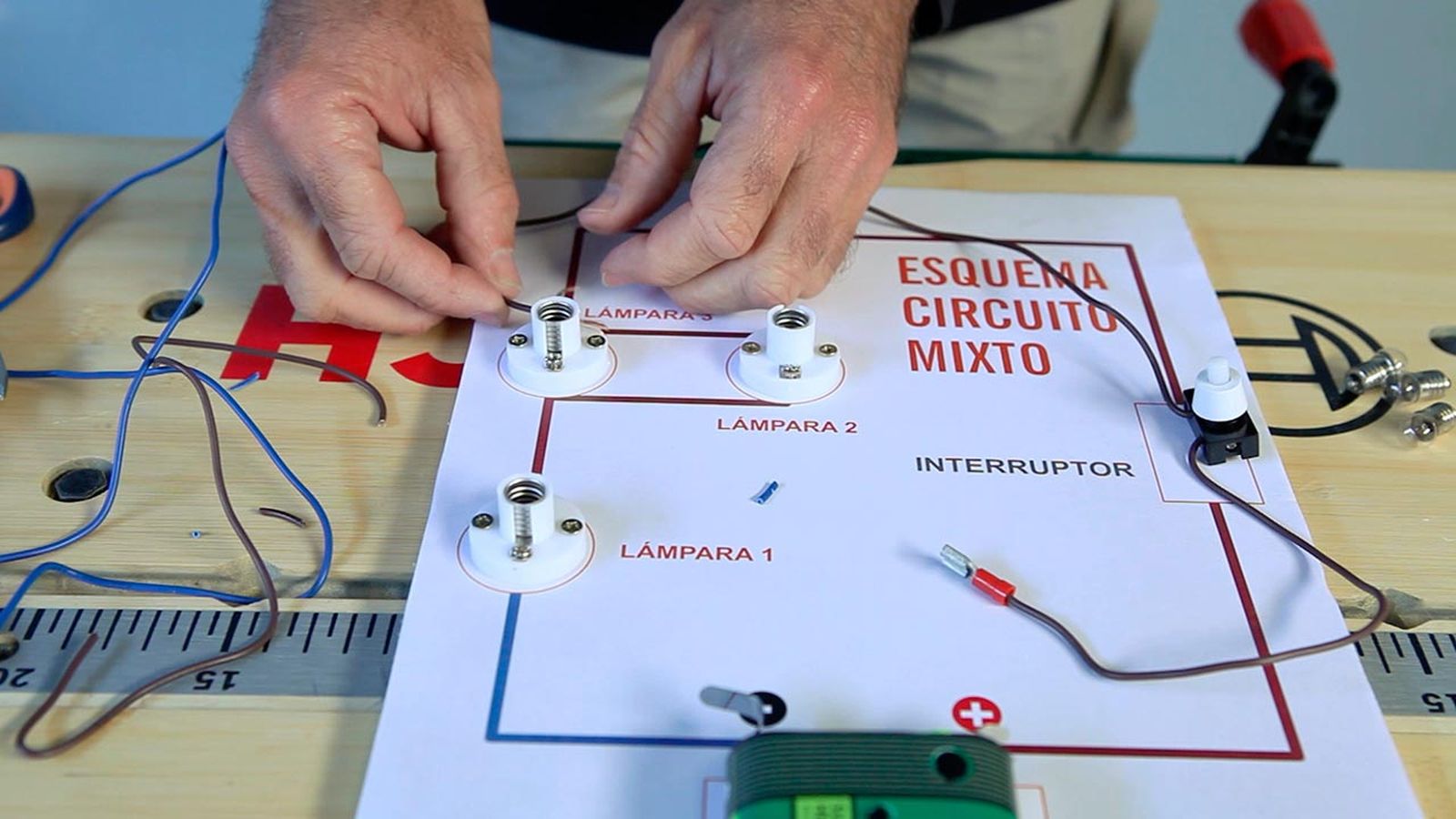

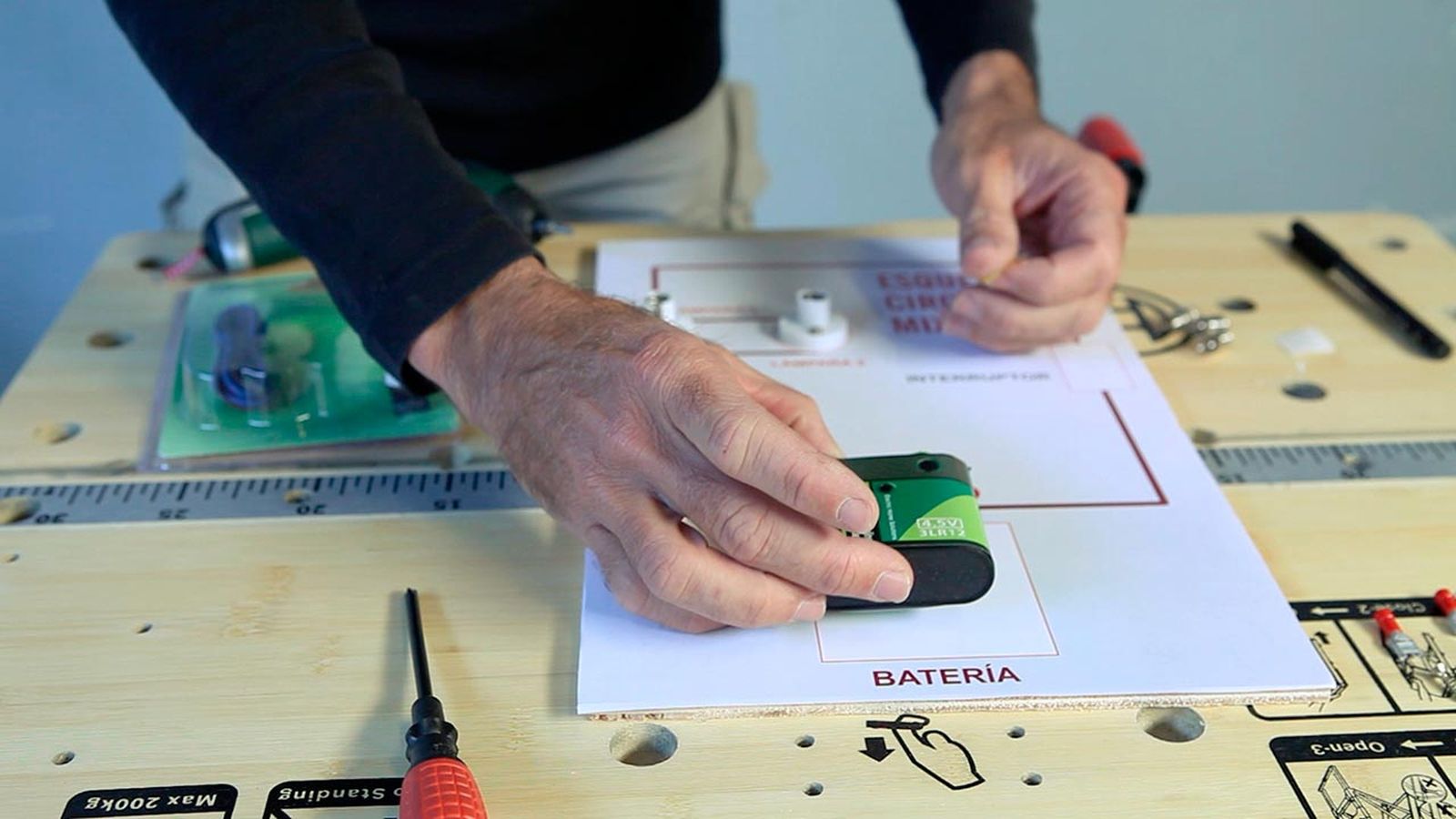

En primer lugar, fijamos la pila en el tablero y atornillamos los portalámparas, siguiendo el esquema que podéis ver en la fotografía.
Paso 2

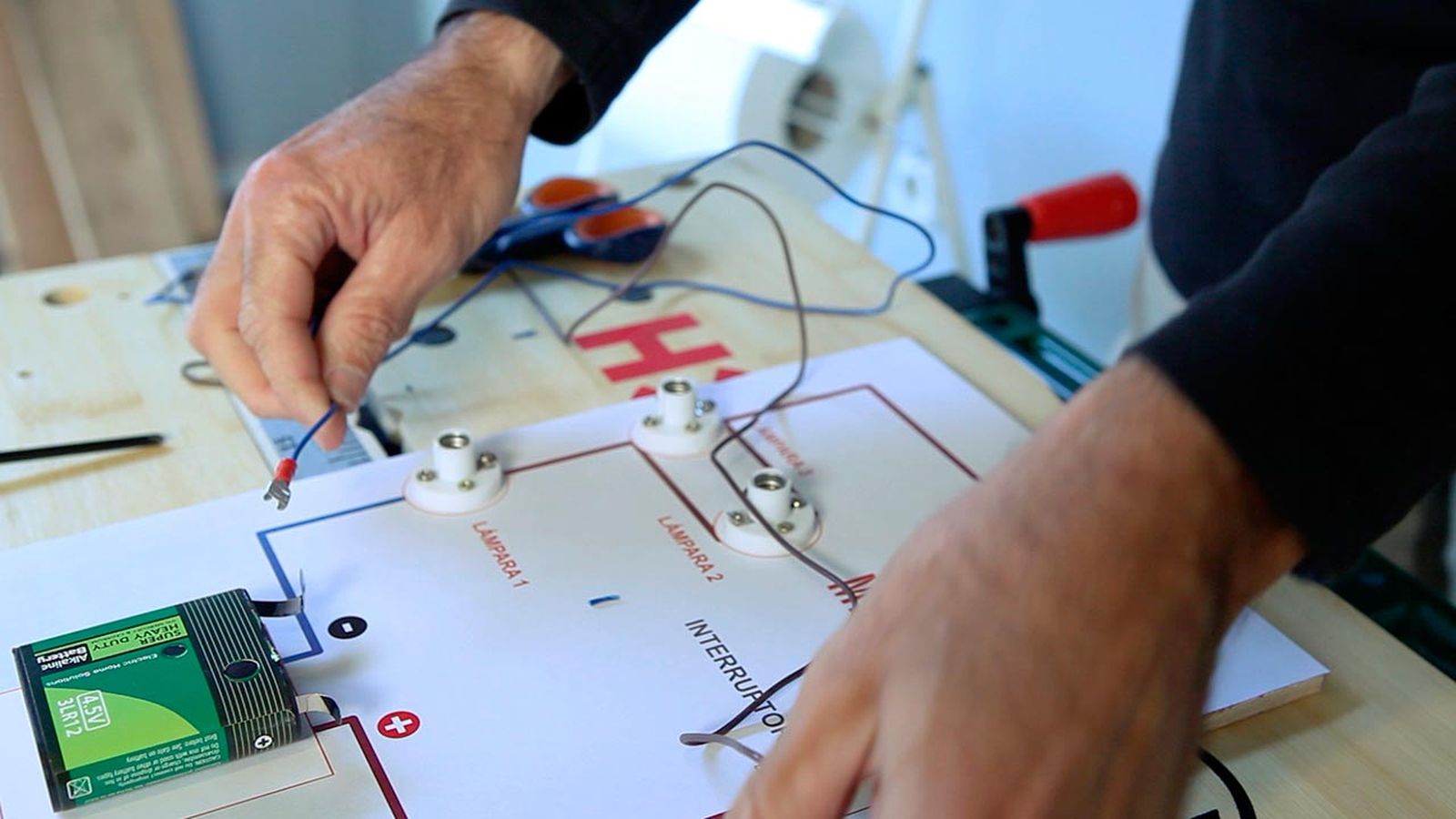

A continuación, colocamos las terminales en los cables que saldrán de la batería.
Paso 3
Vamos ahora con las conexiones. Insertamos el cable positivo en el interruptor y lo conducimos a la tercera y segunda lámpara, que están ubicadas en serie.
Paso 4

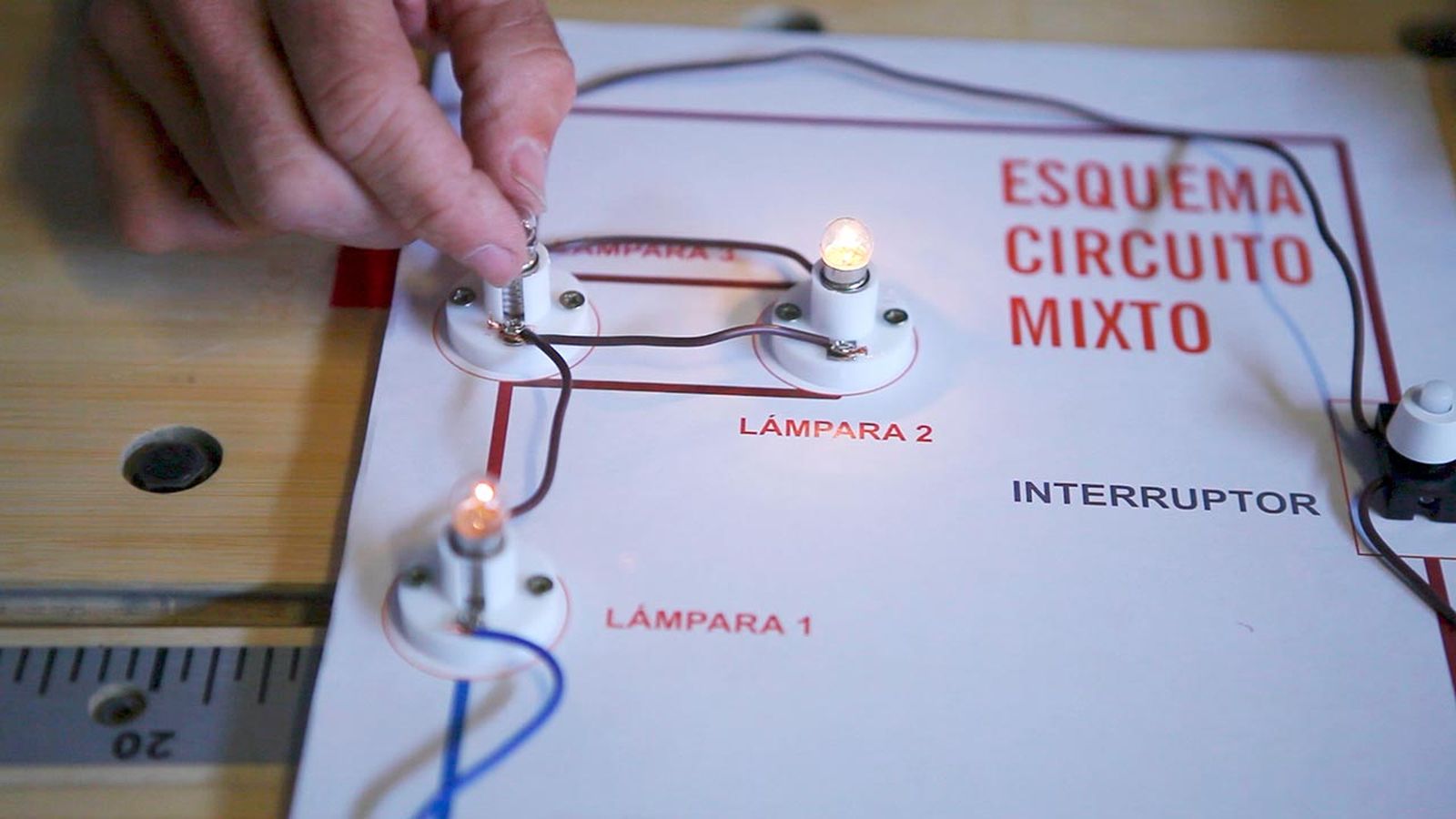

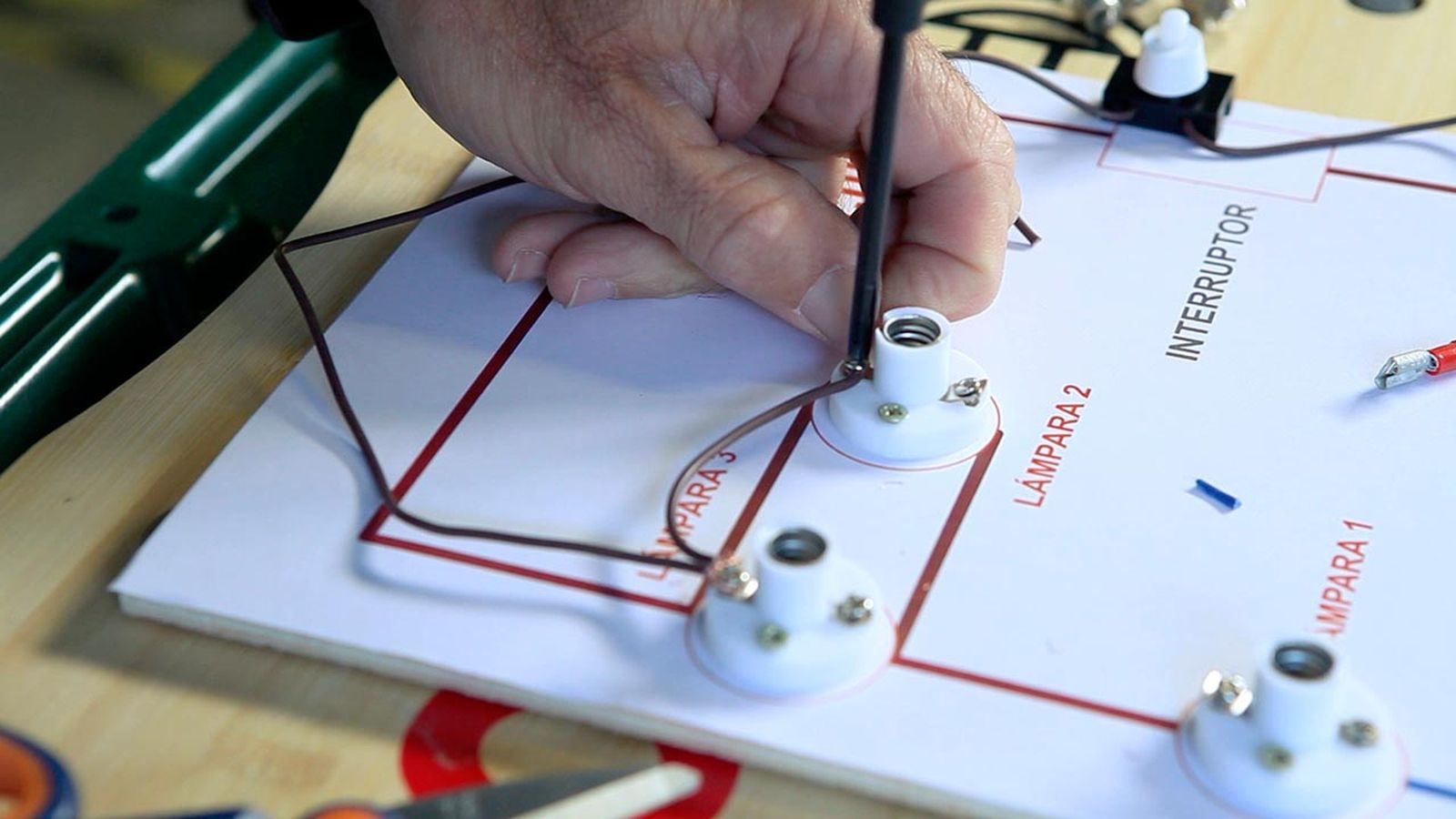

Las unimos entre sí y después, llevamos el conducto a la primera lámpara.
Paso 5

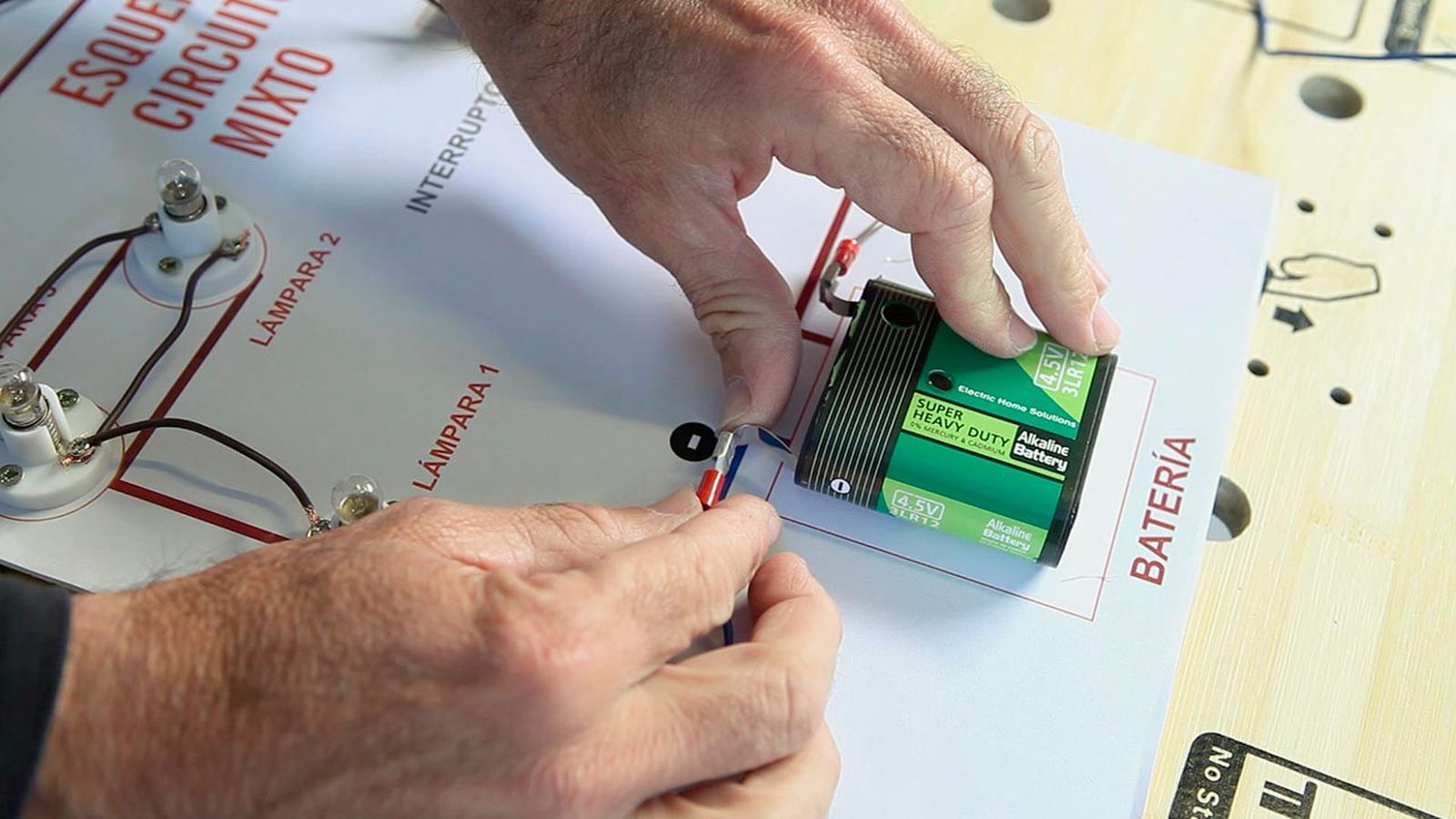

Acoplamos el cable negativo en esta última resistencia y lo conectamos a la pila.
Paso 6

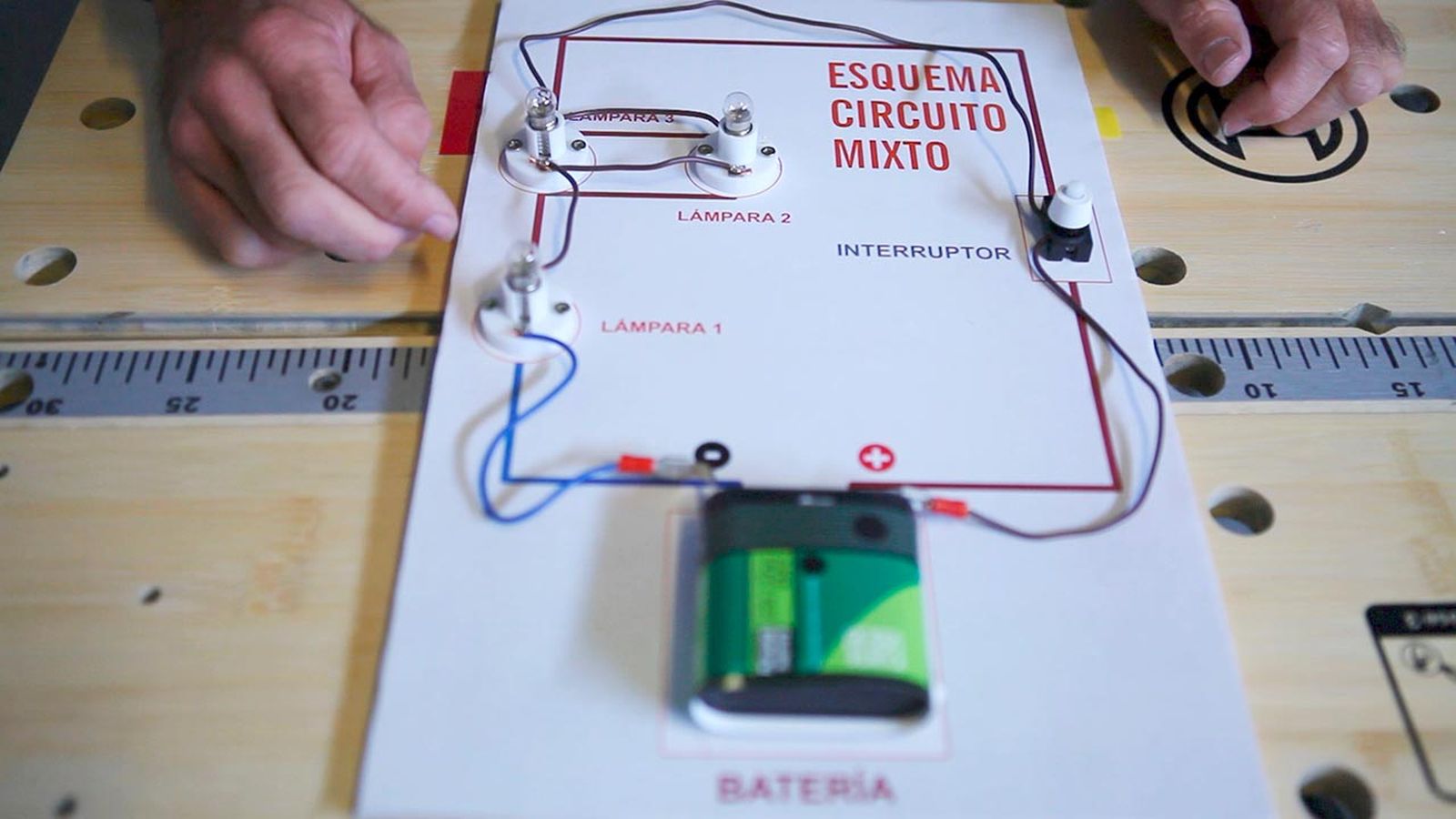

Cerramos el circuito, uniendo el cable positivo a la batería, y comprobamos que la instalación funciona adecuadamente.
Paso 7

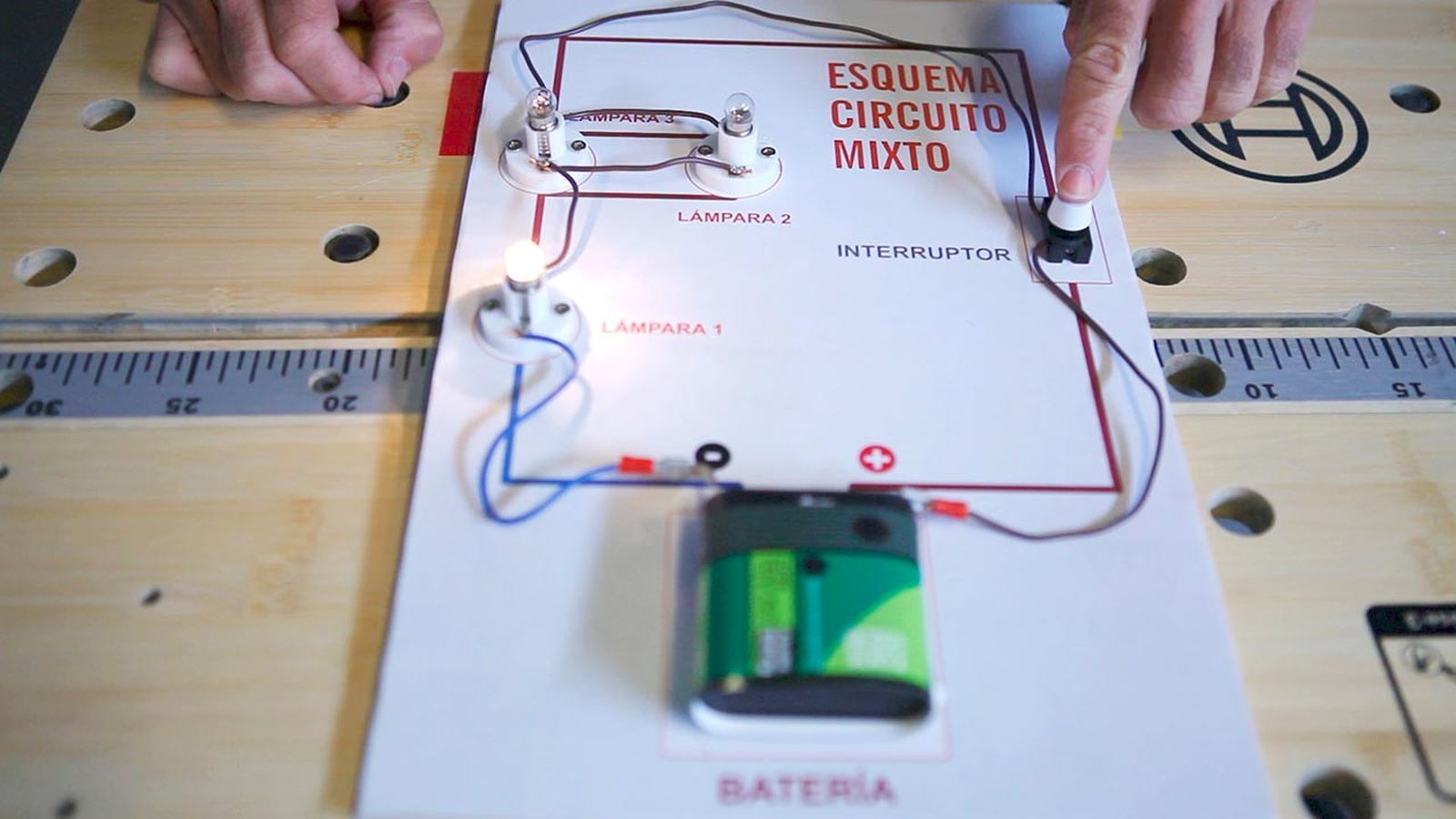

Un circuito eléctrico mixto es una combinación de elementos que están conectados en paralelo y en serie. En este caso, hay dos resistencias unidas en serie que las hemos conectado en paralelo a una tercera.
