Cómo instalar un enchufe estanco doble

Los enchufes tradicionales no deben utilizarse en las instalaciones exteriores de la casa, ya que la humedad y el agua pueden provocar un cortocircuito. La mejor opción es utilizar enchufes estancos. Estos enchufes están diseñados para proteger los circuitos de la humedad y el agua.

En el mercado encontrarás una gran variedad de enchufes estancos, con diferentes formas y acabados. En este caso, vamos a instalar un enchufe estanco doble en línea, provisto de una junta de estanqueidad, un automatismo con tapa y un marco con protector.

A continuación, te mostramos cómo instalar un enchufe estanco doble de manera sencilla. ¡Toma nota!

¿Qué es un enchufe estanco doble?

Un enchufe estanco doble es un tipo de enchufe diseñado para instalaciones exteriores, que protege los circuitos de la humedad y el agua evitando cortocircuitos.

Normalmente, están compuestos por una junta de estanqueidad, una tapa y un marco protector que evita que la humedad o el agua entre en contacto con los cables y otros componentes eléctricos.

Su diseño doble permite conectar más de un dispositivo, lo que es ideal en espacios donde se necesitan múltiples conexiones, como jardines o áreas al aire libre.

Generalmente, estos enchufes cuentan con un sistema de protección IP (grado de protección) que indica su nivel de impermeabilidad y resistencia a la suciedad.

Herramientas

• Pelacables.
• Destornillador de electricista .

Materiales

• Enchufe estanco doble.
• Tirafondos.

Pasos sobre cómo instalar un enchufe estanco doble

Paso 1

Antes de comenzar cualquier trabajo de electricidad, es recomendable cortar el suministro eléctrico para evitar posibles accidentes.

En caso de que ya haya un enchufe antiguo o una toma de corriente, asegúrate de retirar completamente el dispositivo anterior.

Paso 2

Después, corta los cables a la longitud necesaria y pela los extremos de cada uno para exponer el conductor.

Paso 3

A continuación, introduce los cables en las piezas estancas de plástico que vienen con el enchufe.

Paso 4

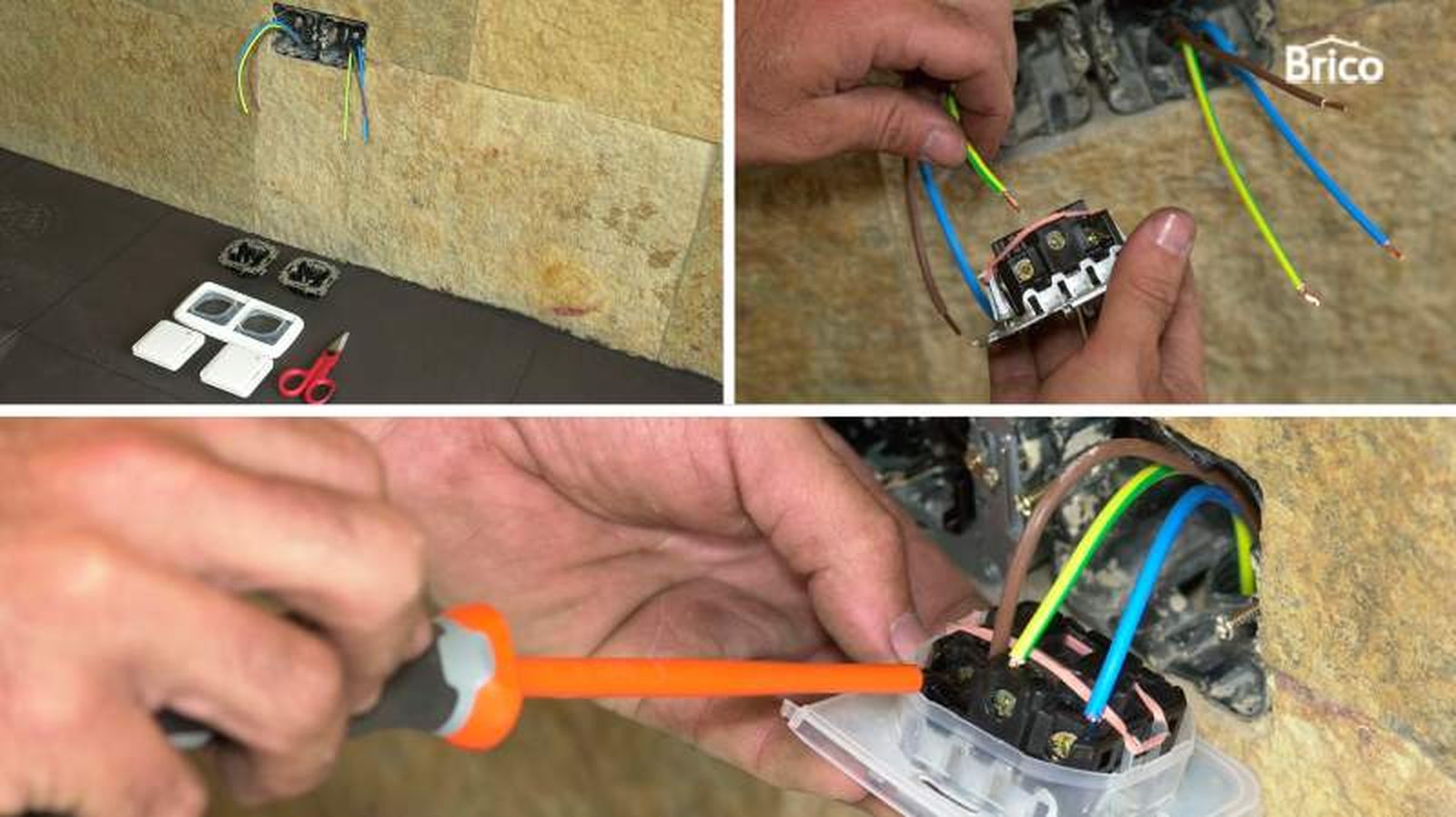

Haz las conexiones necesarias empleando un destornillador especial para trabajos eléctricos. Asegúrate que cada cable quede firmemente sujeto a los terminales correspondientes.

Te vas a encontrar con tres cables:

• Cable marrón (fase).
• Cable azul (neutro).
• Cable amarillo-verde (tierra).

El cable fase suele ir al borne marcado como "L", el neutro al borne señalizado con una "N" y el cable de tierra a un terminal de protección.

Paso 5

Una vez que hayas hecho las conexiones eléctricas, coloca las piezas estancas en las cajas de enchufes de exterior y fíjalas con unos tirafondos.

Este tipo de enchufes para empotrar se montan en las paredes y se protegen del agua mediante un plástico. Incluso los marcos cuentan con esta protección, que impide que la humedad entre en contacto con los cables y otros elementos de corriente.

Paso 6

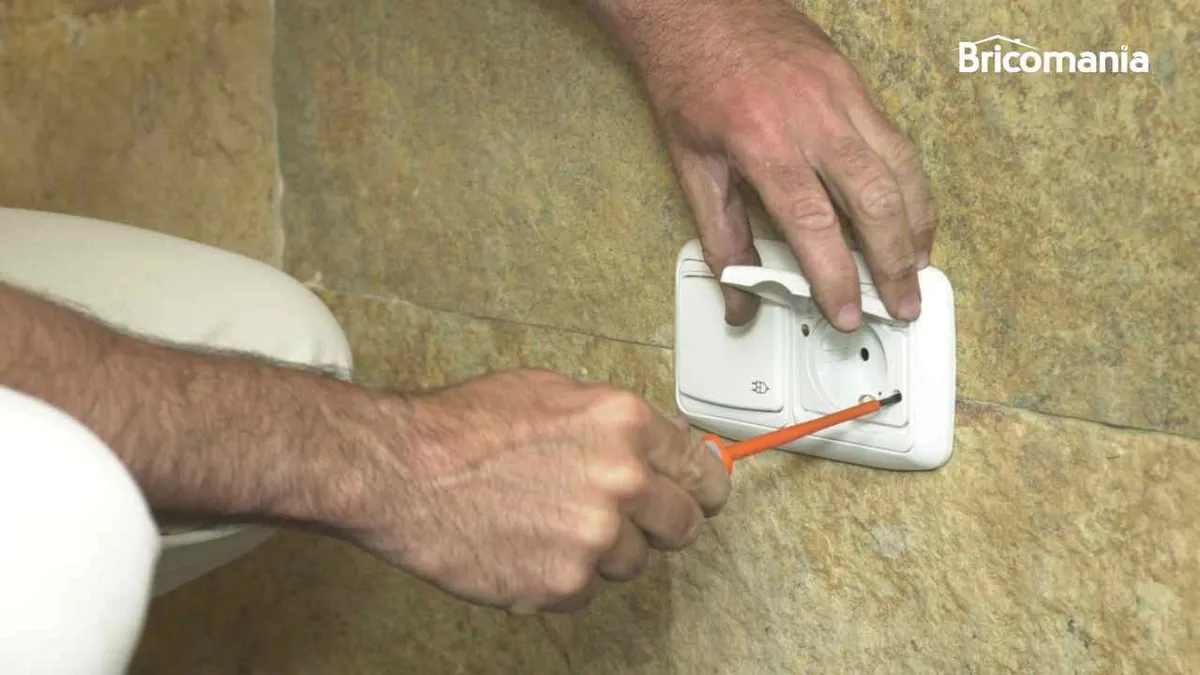

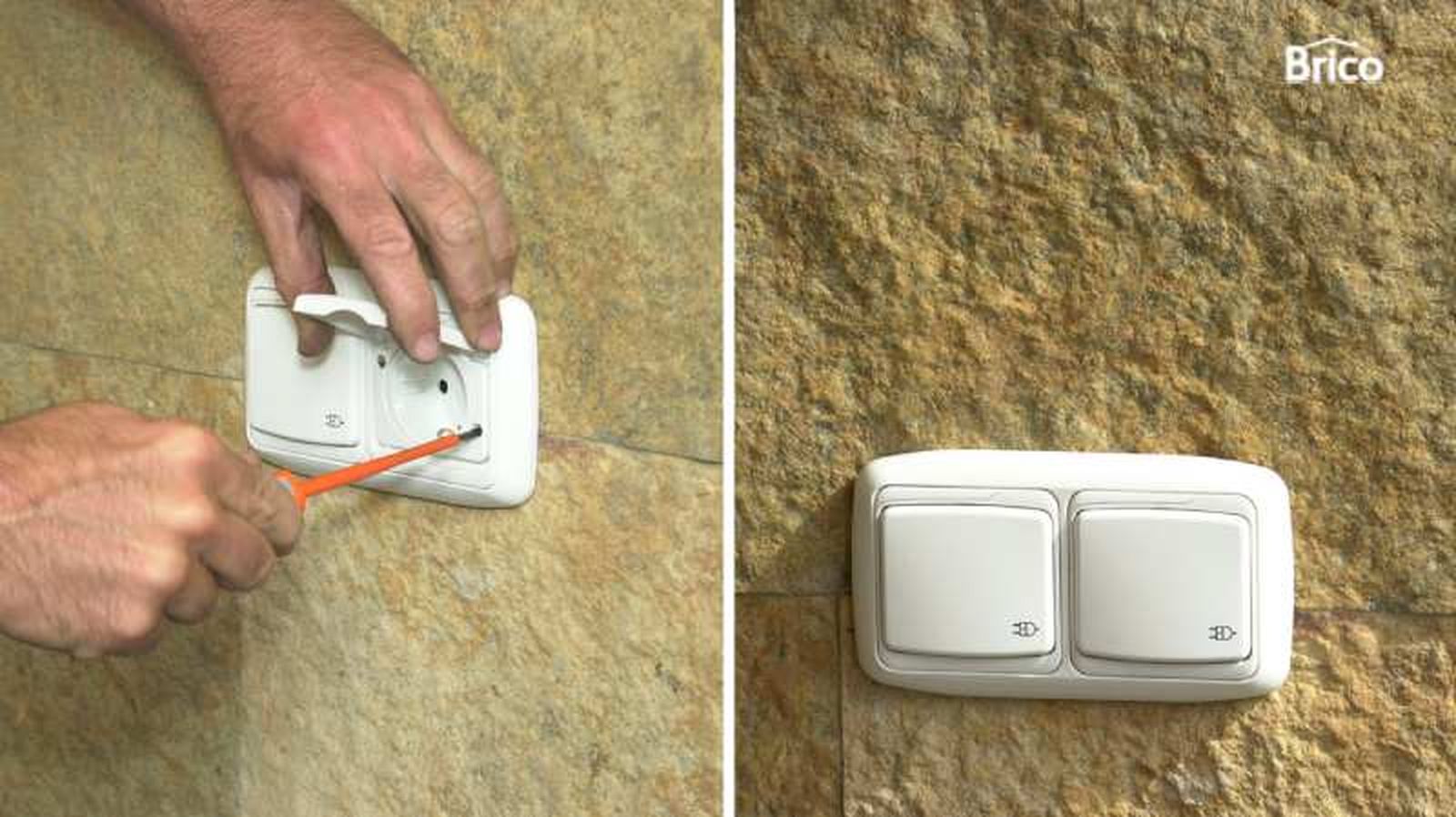

El siguiente paso es colocar el marco y la tapa protectora del enchufe. Asegúrate de que la tapa se cierre correctamente para evitar la entrada de agua o humedad. ¡Ya tendrás el enchufe de exterior listo para usar!

Conecta la corriente eléctrica y prueba el enchufe con un dispositivo para comprobar que todo funciona correctamente.

Como ves, siguiendo este paso a paso sobre cómo instalar un enchufe estanco doble, conseguirás colocarlo fácilmente.

Consejos para una instalación segura

• Índice de protección: El IP (Índice de Protección) se compone de dos cifras. La primera cifra indica el nivel de resistencia del dispositivo frente a objetos sólidos, mientras que la segunda cifra refleja su protección contra líquidos. Por ejemplo, un mecanismo con IP00 es el menos protegido, mientras que un enchufe con IP68 ofrece la mayor resistencia tanto al polvo como al agua.
• Altura del enchufe: al instalar un enchufe estanco doble en el exterior, es considera colocar el enchufe en una zona alta. Colocarlo en una zona elevada ayudará a prevenir que se inunde en caso de lluvias intensas o acumulación de agua en el suelo.
• Enchufe no funciona: si el enchufe estanco doble no funciona tras la instalación, puede que la conexión de los cables no sea correcta. Revisa las conexiones para asegurarte de que todos los cables estén bien sujetos a los terminales.
