Cómo instalar un tubo multicapa

En esta tarea de Bricomanía, Kristian te enseña el paso a paso para instalar un tubo multicapa.

En este apartado, os vamos a dar unas pautas básicas de fontanería para que podáis realizar instalaciones sencillas utilizando tubos multicapa. Un trabajo fácil y práctico, con el que podremos realizar diferentes montajes, a partir de una toma de agua.

Materiales

• Tubo multicapa de diámetro 16 mm
• Racores de unión
• Abrazaderas
• Cinta de teflón

Herramientas

• Llave fija
• Llave inglesa
• Sierra para cortar metal
• Lija
• Atornillador
• Punta PZ2
• Punta P2

Paso a paso para instalar un tubo multicapa

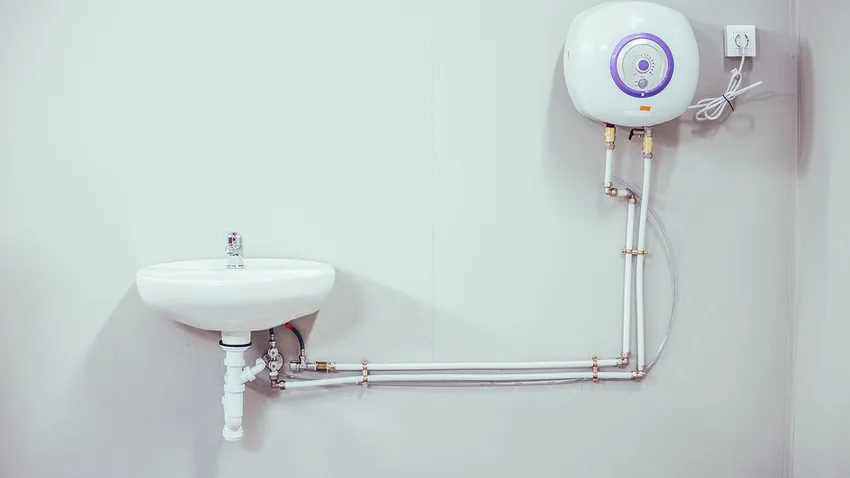

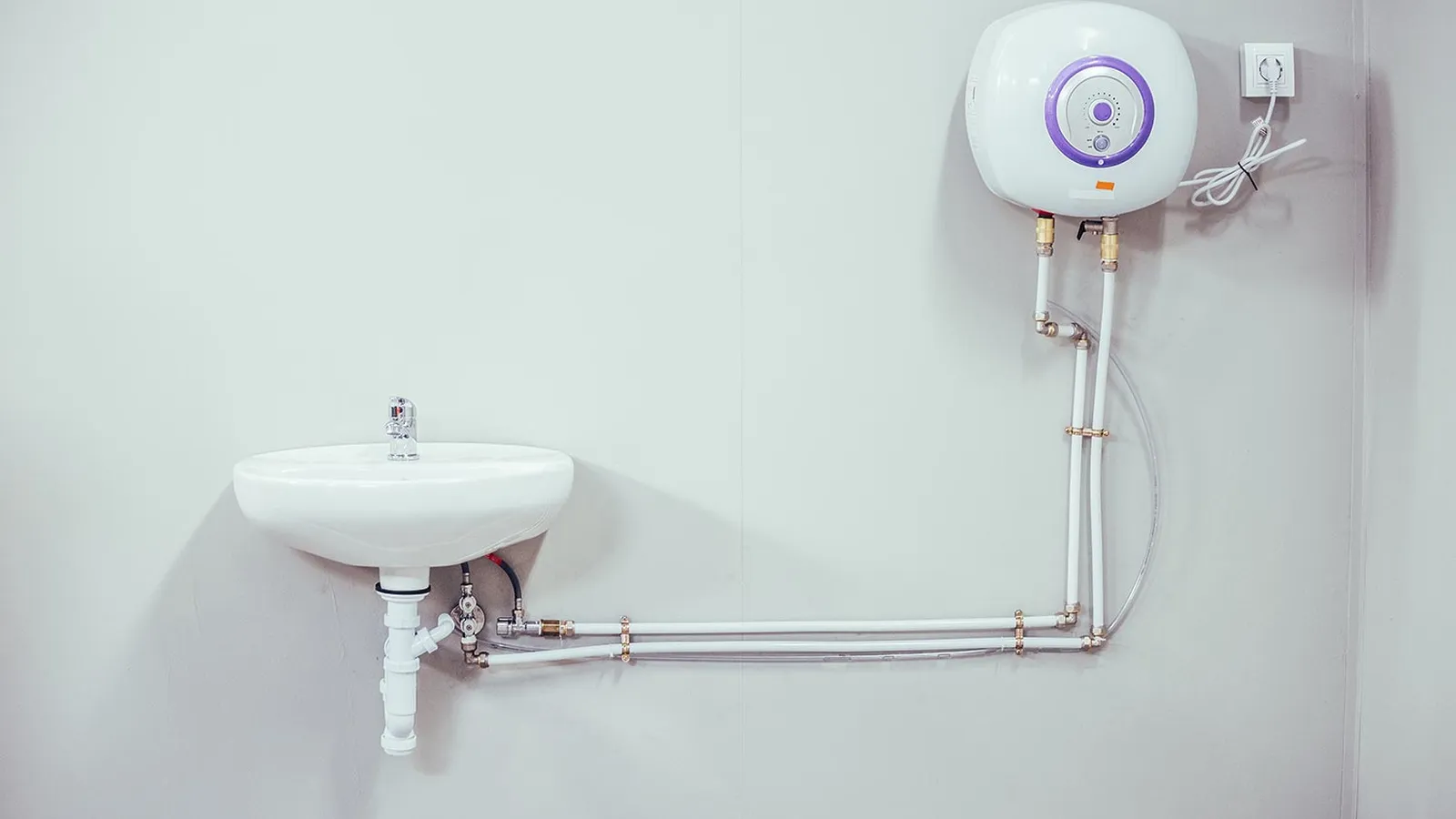

Nosotros vamos a conectar un termo eléctrico de agua caliente a un lavabo. Para eso, tendremos que sustituir la toma simple por otra doble. Marcamos el recorrido de los tubos en la pared, cortamos los conductos y los unimos entre sí de forma mecánica.Después, atornillamos unas abrazaderas e instalamos la tubería.

Paso 1

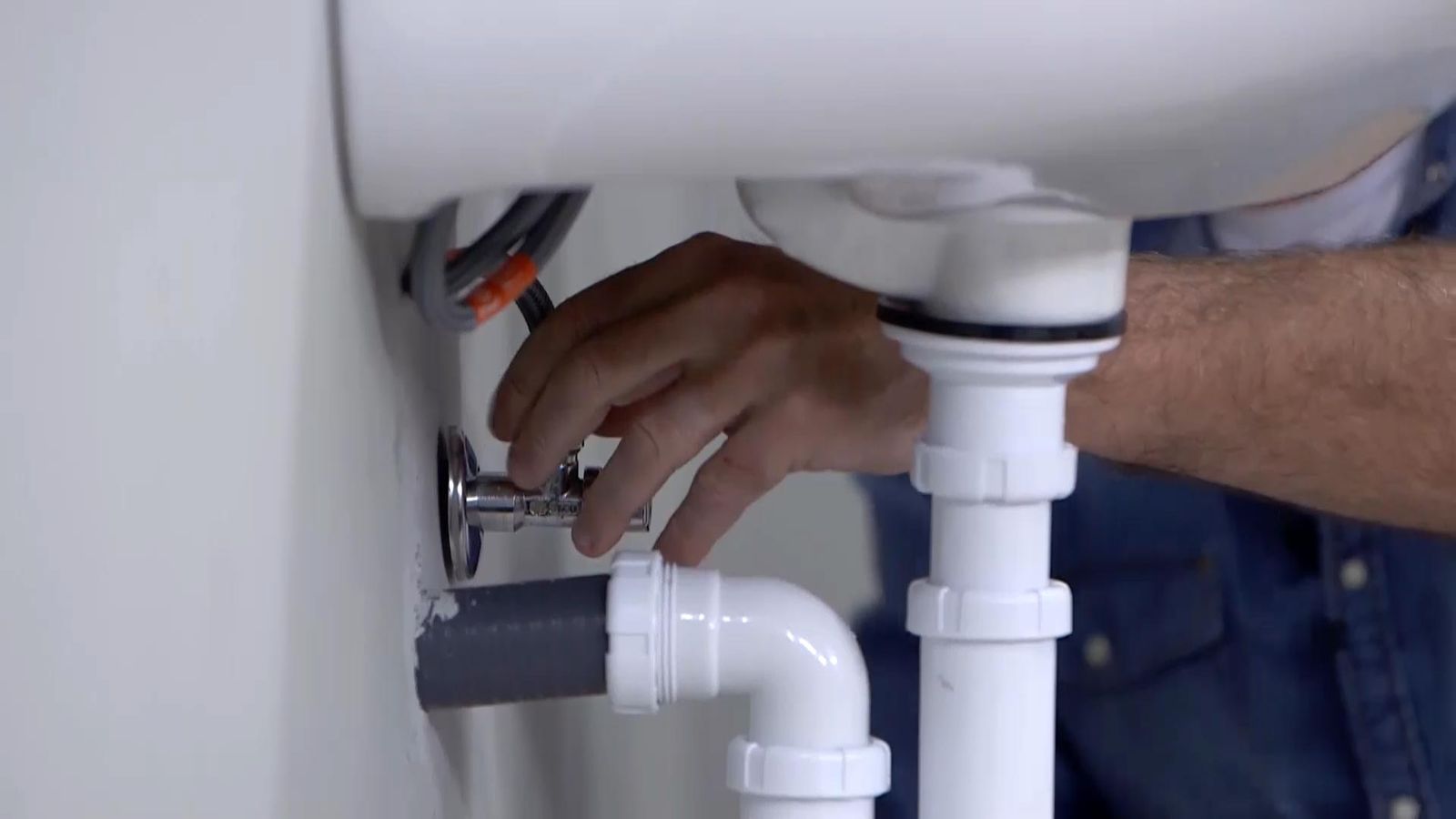

Lo primero que haremos es soltar los latiguillos del grifo y retirar la toma de agua, con la ayuda de una llave fija.

Paso 2

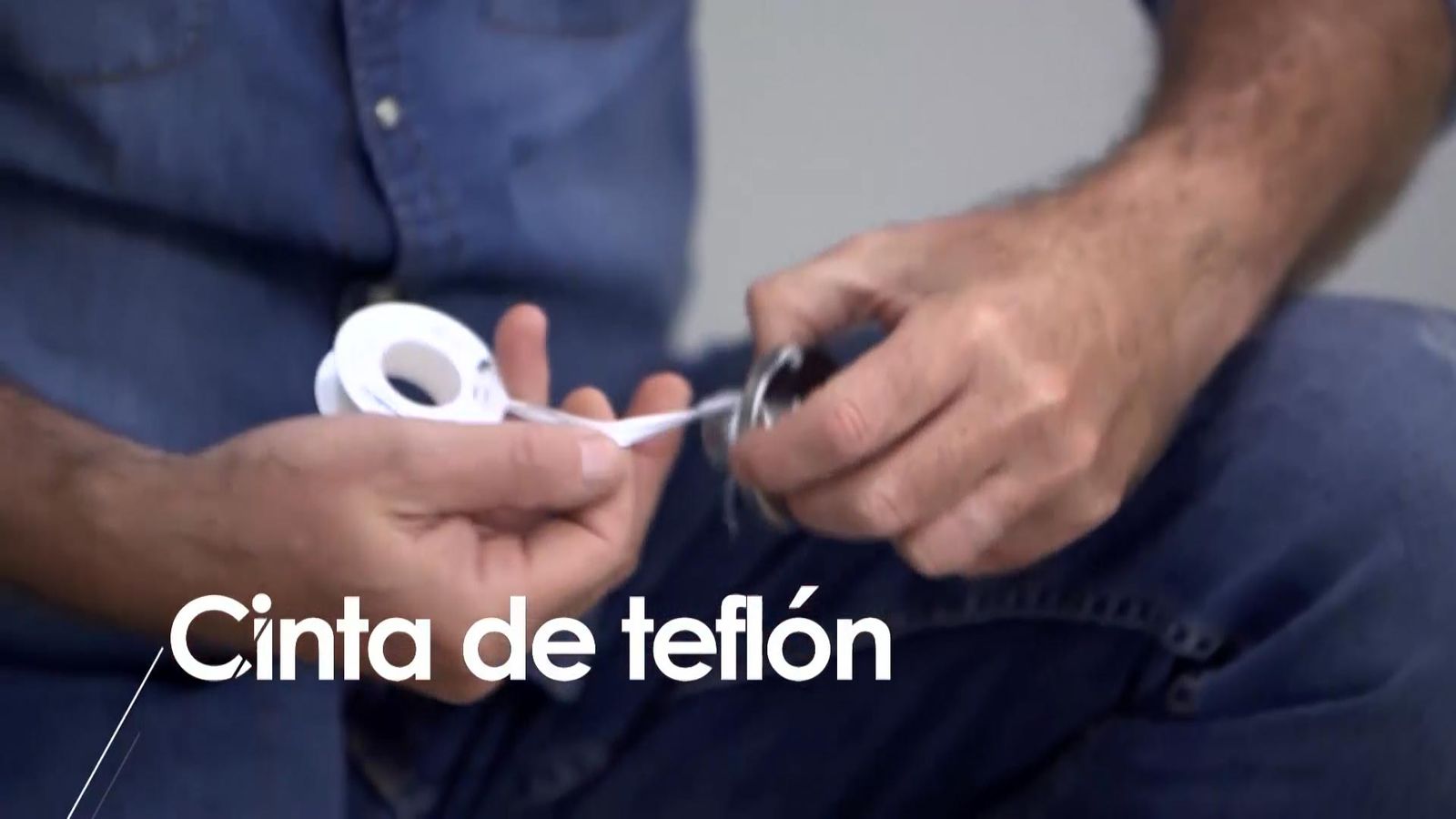

A continuación, cubrimos la rosca de la T con teflón, para asegurarnos una buena estanqueidad y lo colocamos en su posición.

Paso 3

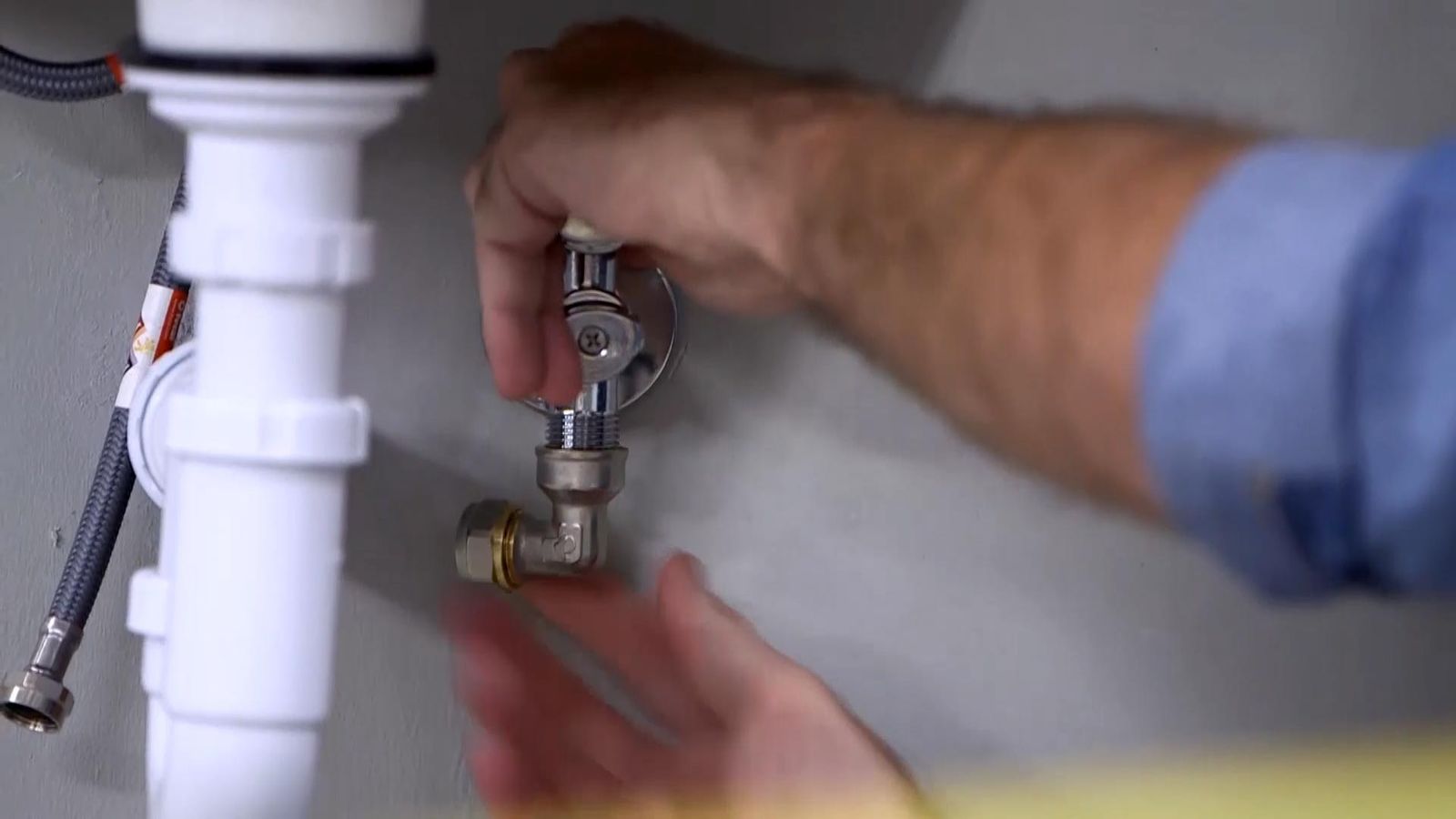

En este caso, hemos tenido que poner también un codo en la toma de agua fría.

Paso 4

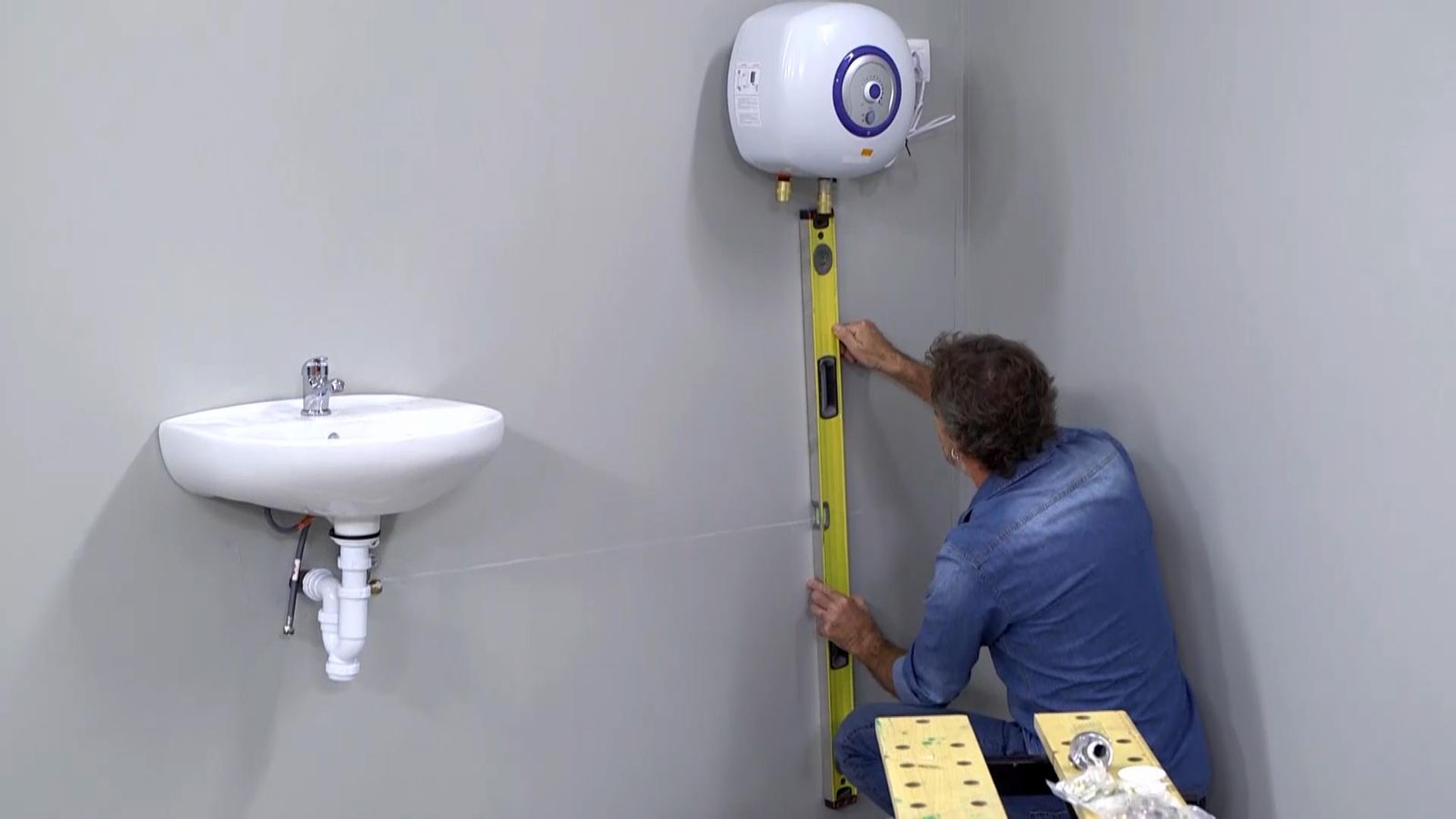

El siguiente paso consiste en marcar el recorrido de los tubos en la pared, empleando un nivel de burbuja.

Paso 5

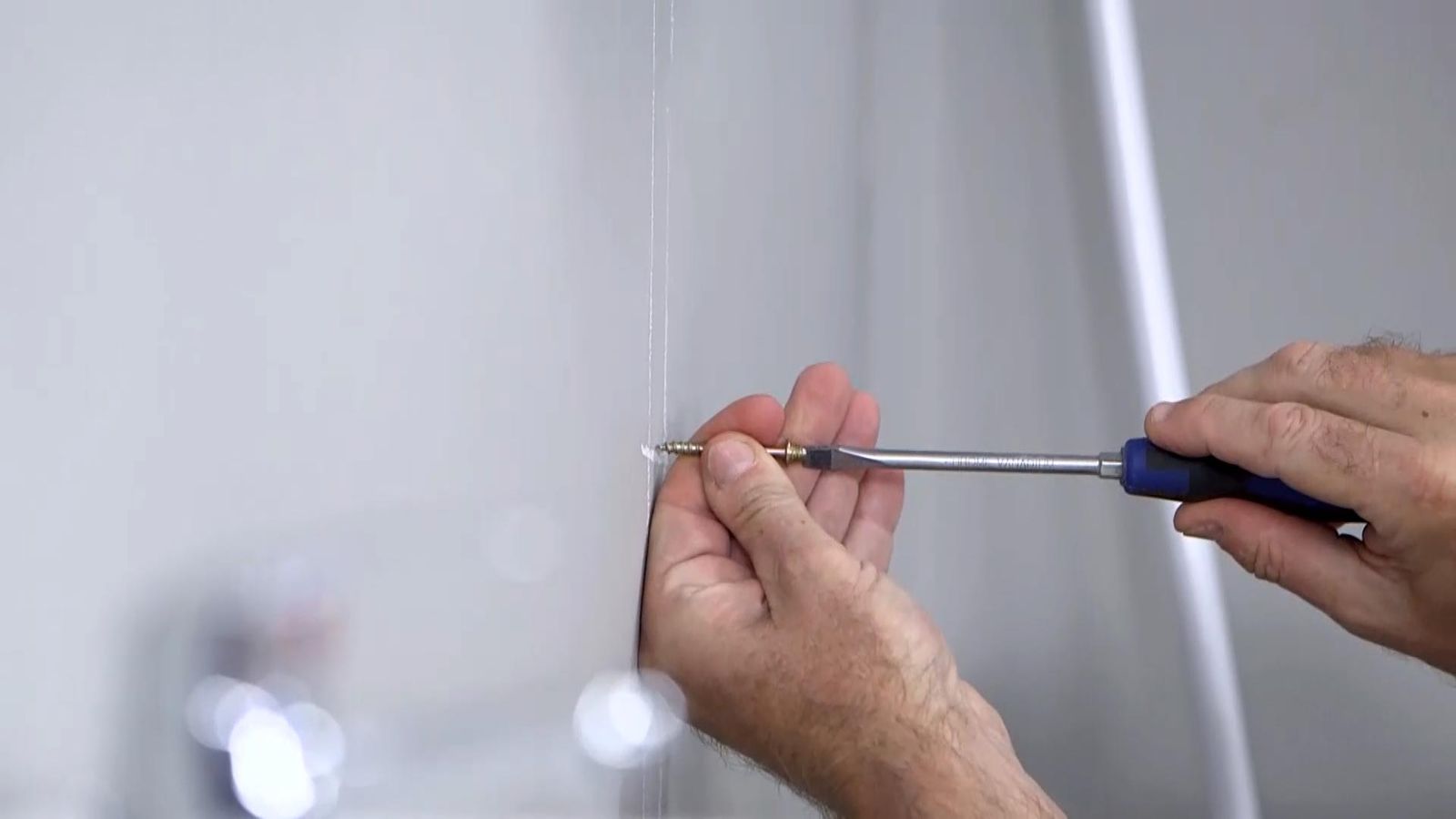

Señalamos los puntos en donde irán las abrazaderas, las presentamos y las fijamos con sus correspondientes tirafondos.

Paso 6

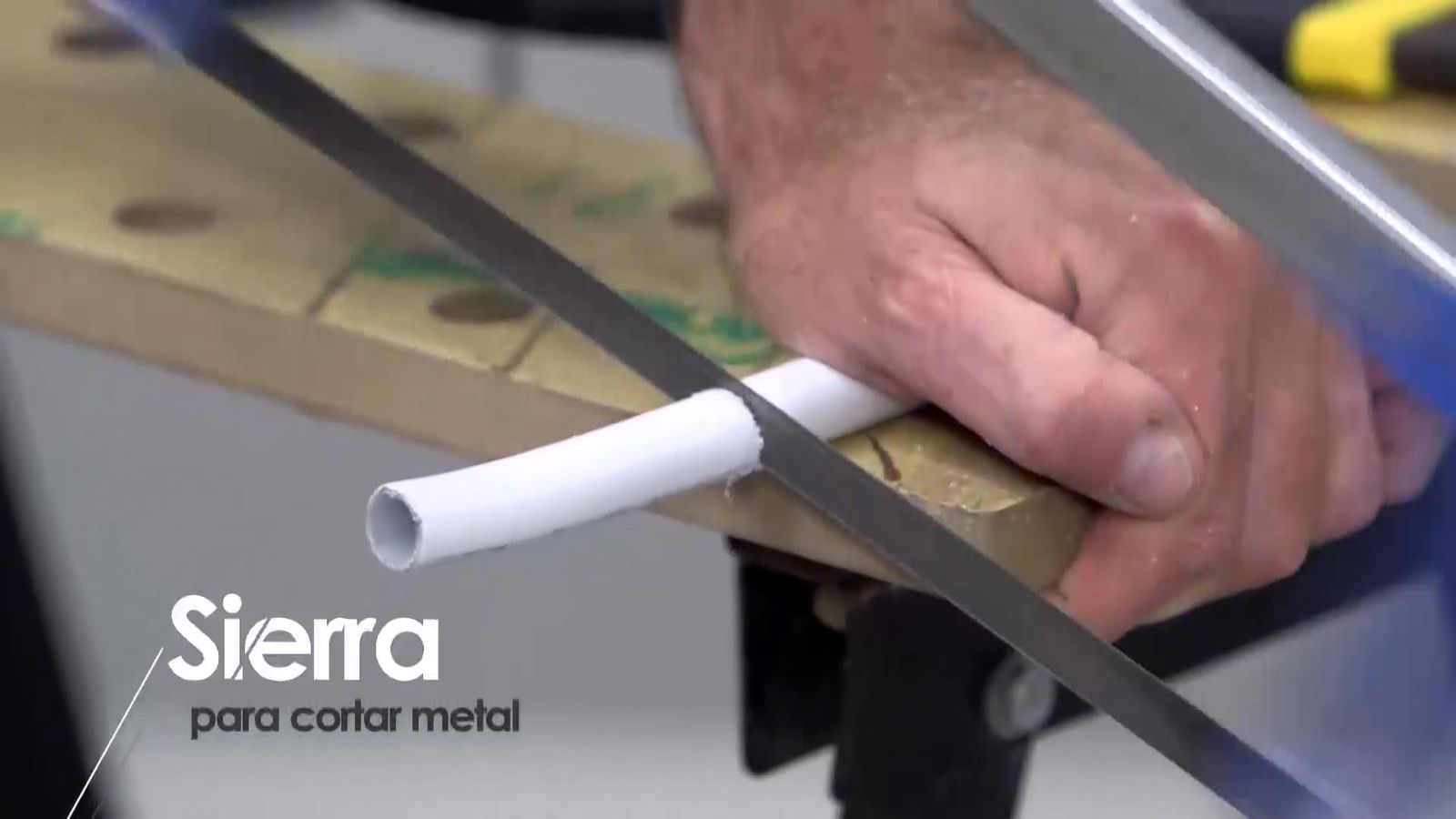

Después, cortamos todos los tubos multicapa que necesitamos con una sierra de mano para metales.

Paso 7

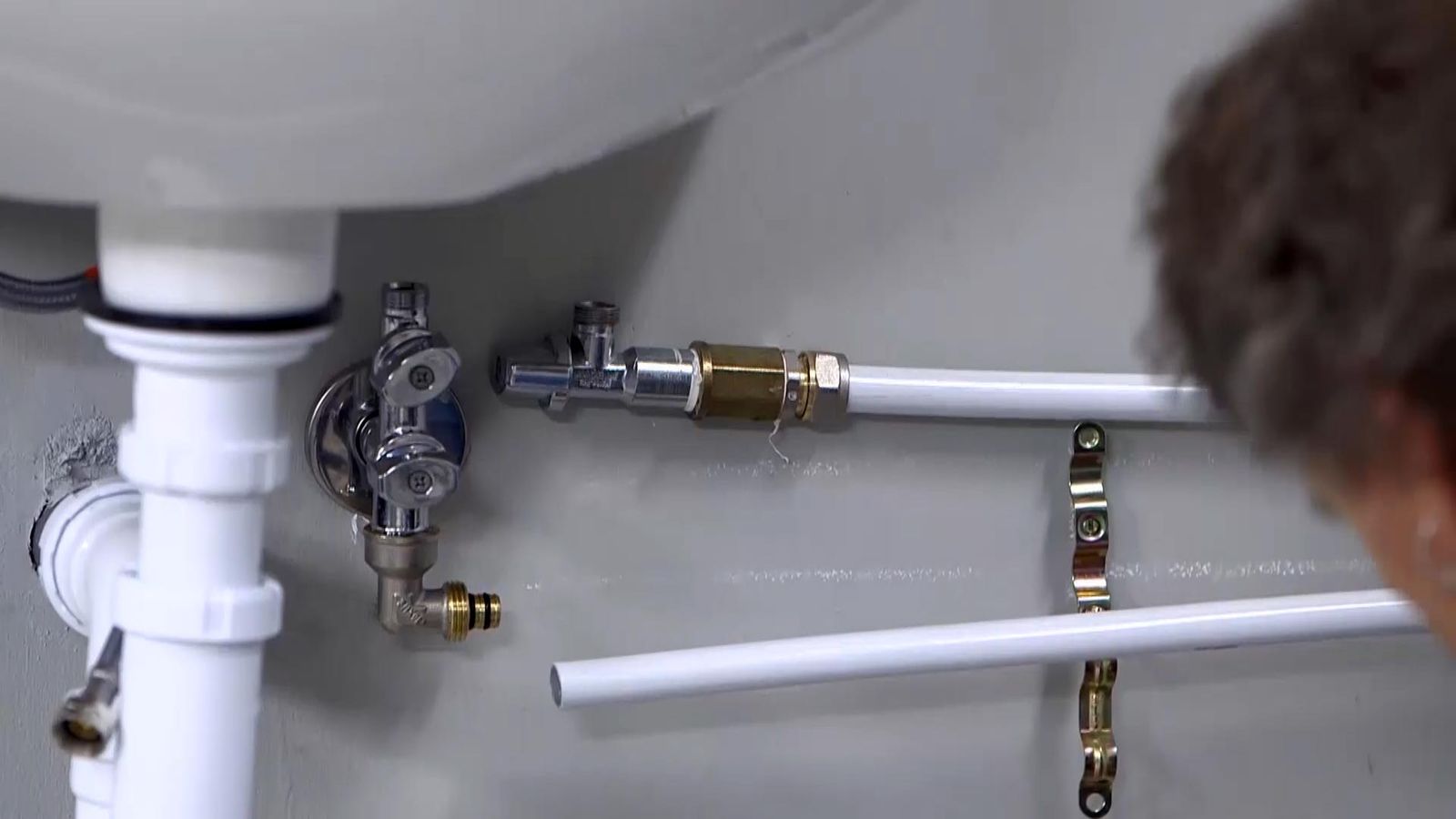

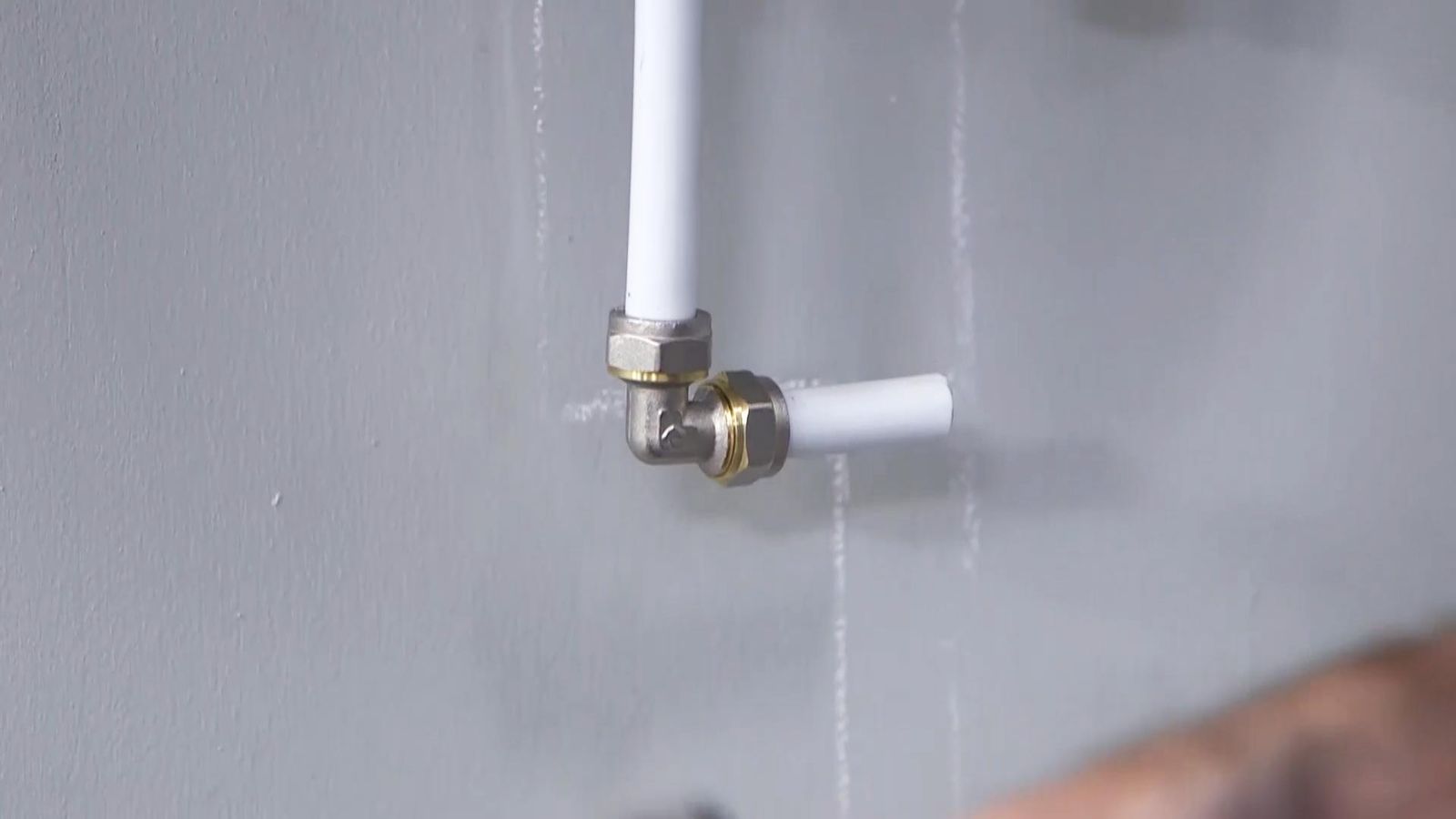

Una vez que tengamos todos los conductos preparados, los unimos entre sí con los racores. Según el recorrido de la tubería, necesitaremos racores rectas o acodadas.Gracias a este sistema de empalme mecánico, es facilísimo unir los tubos.

Paso 8

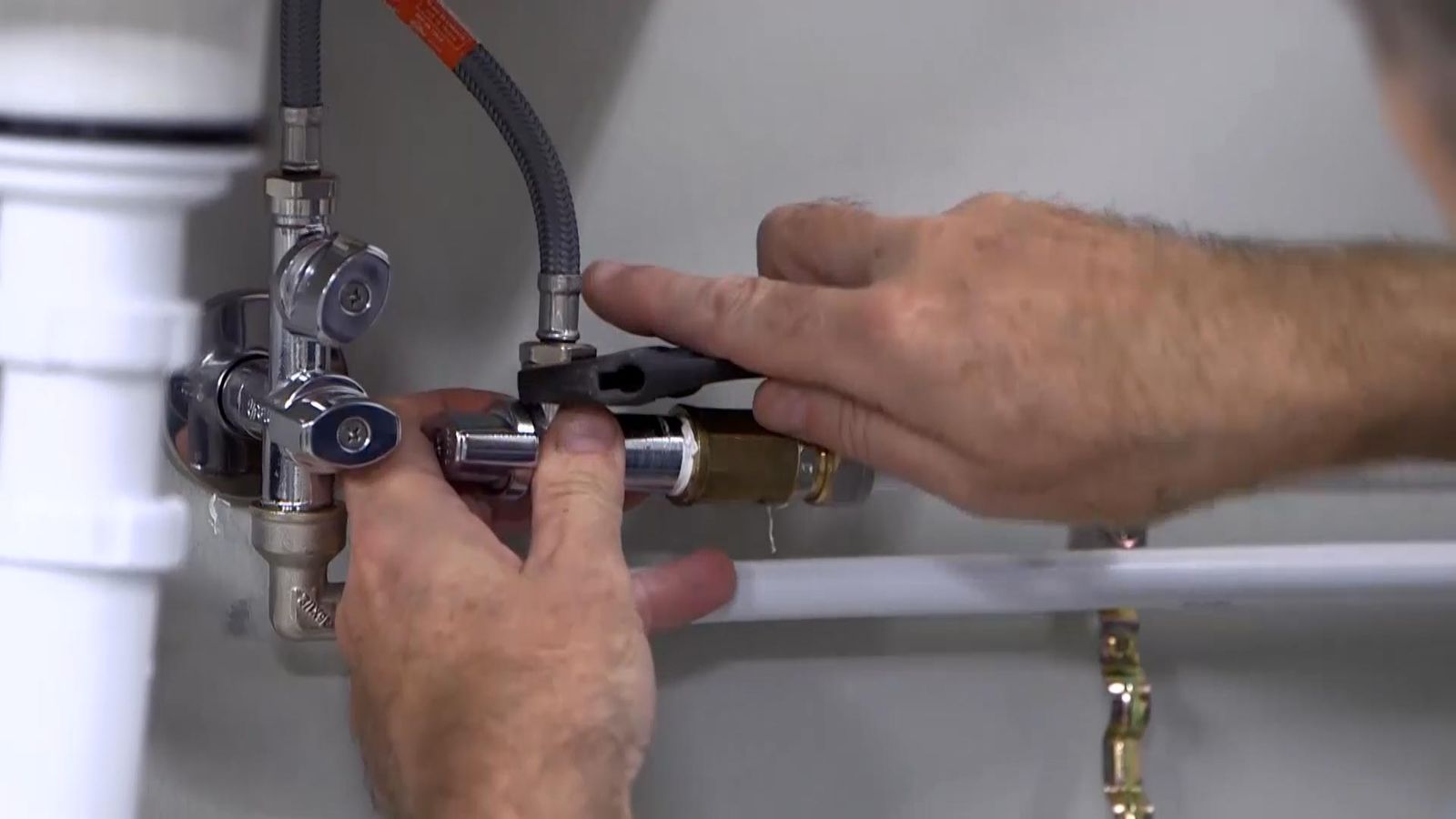

Después de añadir una llave de paso a la toma de agua caliente, ya podemos realizar las conexiones.

Paso 9

Enroscamos de nuevo los latiguillos del grifo y rematamos bien las fijaciones de las abrazaderas.

Paso 10

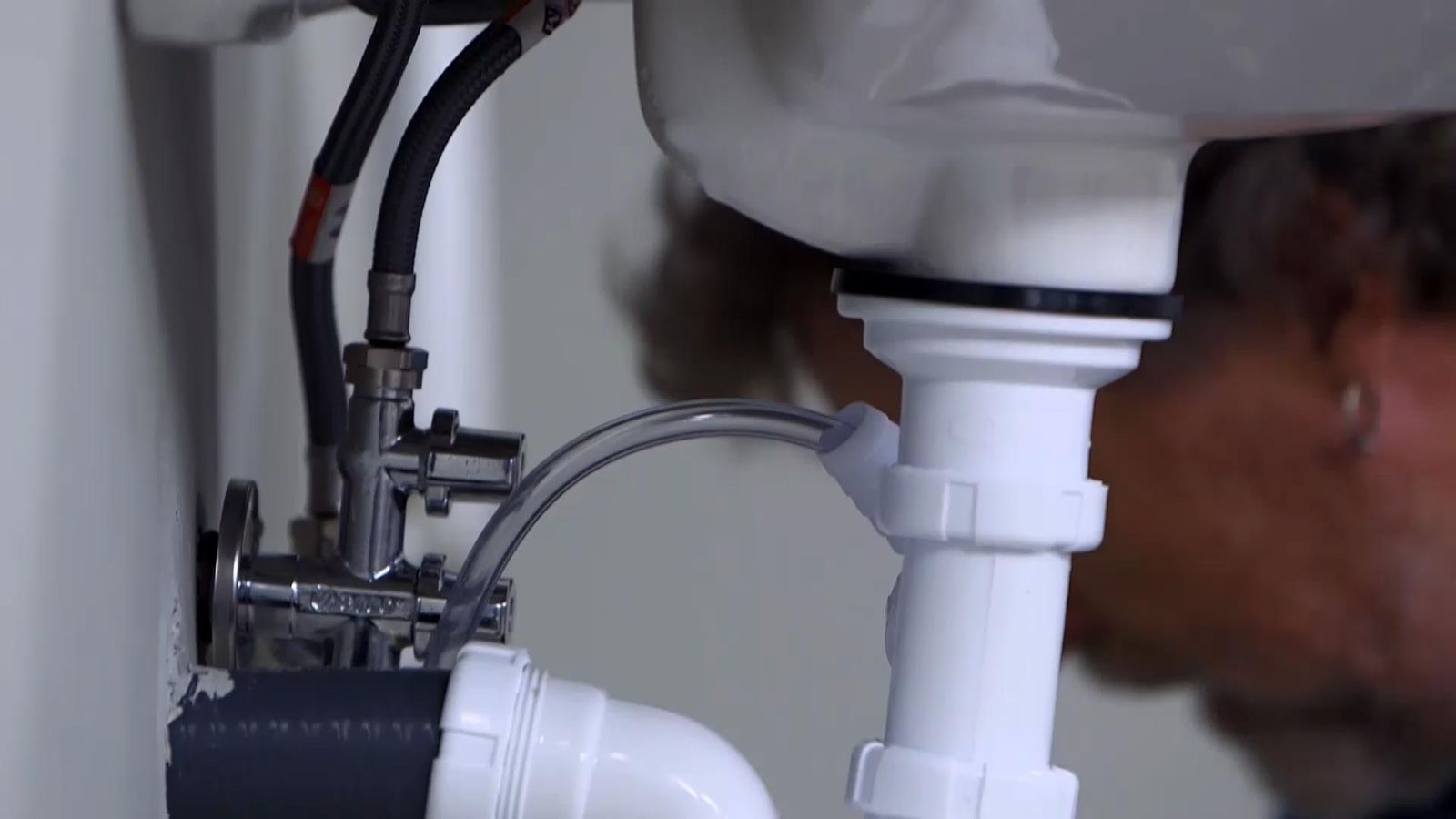

Para regular la presión del termo necesitamos añadir un conducto de desagüe. Lo vamos uniendo con bridas a las tuberías...

Paso 11

... y al llegar al lavabo, necesitamos sustituir este racor por otro con doble salida para poder introducir el tubo y que la instalación esté completa.

Paso 12

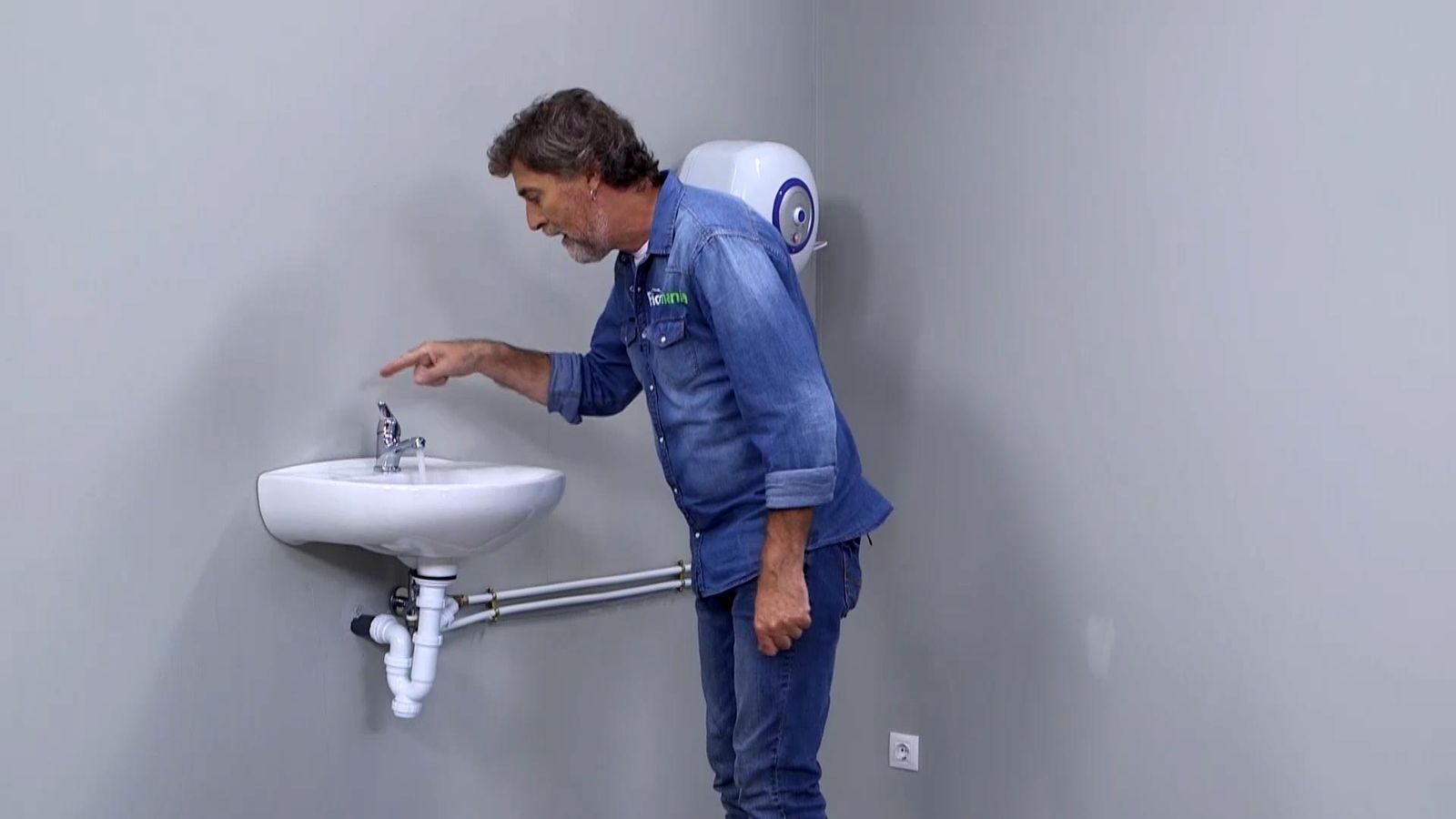

Finalmente, comprobamos que la instalación funciona correctamente. Es decir, que el agua caliente llega al lavabo.
