Cómo instalar un termo eléctrico

En este tarea de bricolaje os enseñamos paso a paso cómo instalar un termo eléctrico. En este caso, vamos a sustituir un calentador viejo de gas que tenemos en la cocina por un termo eléctrico.

Para instalar un termo eléctrico, lo primero que debemos hacer es llamar a un técnico cualificado para que anule toda la instalación de gas y tapar todos los orificios de la pared que no vayamos a necesitar con una masilla adhesiva extra fuerte.

Luego, sólo tendremos que colgar el depósito en la pared empleando unos soportes más resistente que los que teníamos, ya que el termo eléctrico pesa más que el calentador de gas; conectarlo a la red de agua sanitaria, y enchufarlo en una toma de corriente. Para completar la tarea también colocaremos un mezclador que nos permitirá economizar el consumo de agua caliente.

El acumulador tiene un selector de temperatura con el que elegiremos los grados a los queremos mantener el agua caliente -entre 35º y 75º-, y un indicador de funcionamiento, que nos permitirá saber cuando está trabajando el aparato.

Además, por tratarse de un circuito cerrado es obligatorio poner una válvula de seguridad, con el fin de evitar aumentos de presión en el depósito cuando el agua se caliente. A continuación, te enseñamos el paso a paso detallado de cómo instalar un termo eléctrico.

Herramientas

• taladro atornillador
• broca de widia ø 10 mm
• soplete
• herramienta rotatoria de alta velocidad
• muela para cortar metal
• llave inglesa
• llave de pico de loro

Materiales

• tubo de cobre de 15 mm
• manguera de 10 mm
• "t" de cobre
• estaño
• decapante
• sellador
• racores
• manguitos
• soportes para sanitarios
• masilla adhesiva extra fuerte
• termo eléctrico

Paso a paso sobre cómo instalar un termo eléctrico

Paso 1

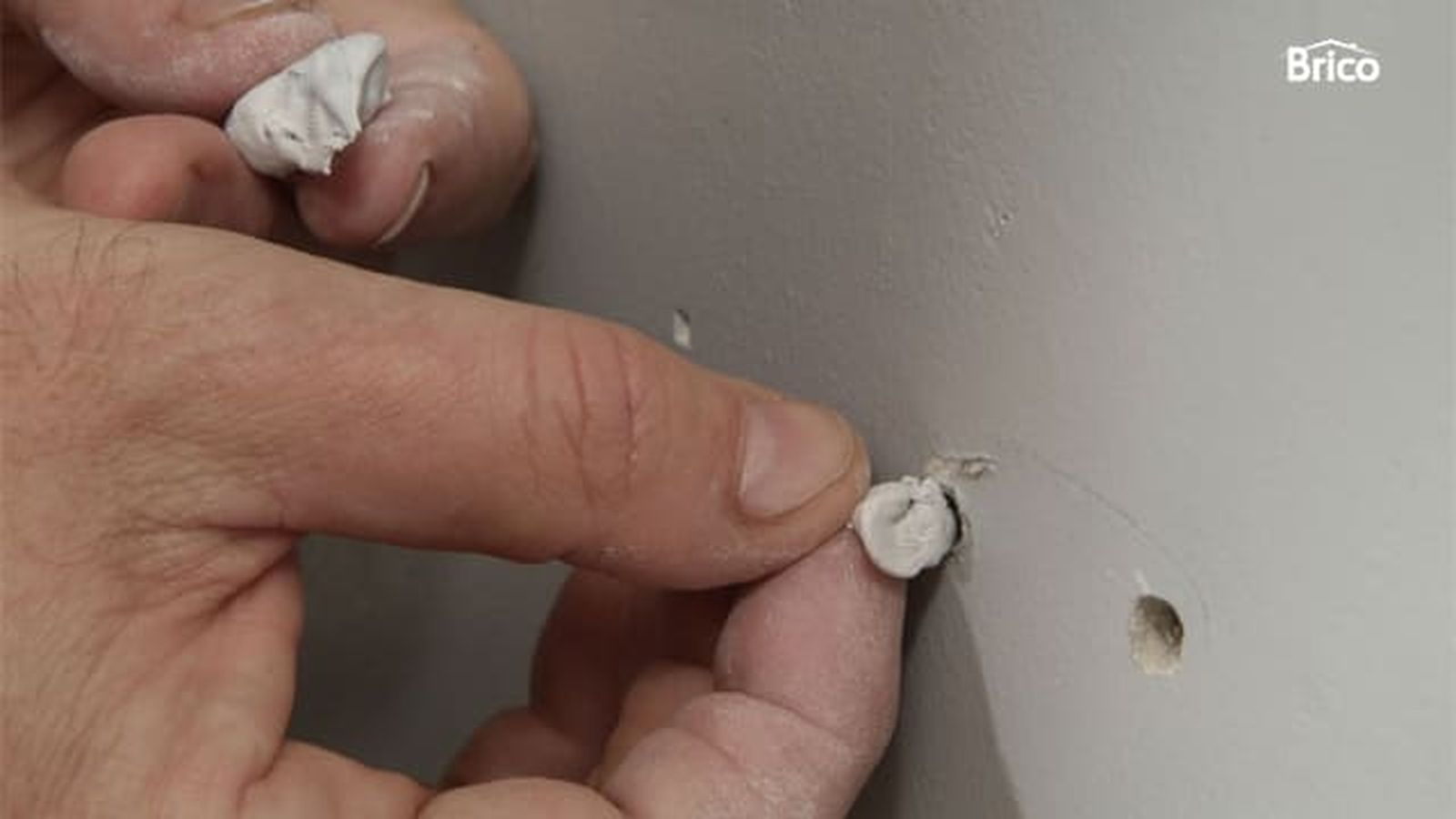

Después de que un técnico cualificado haya cancelado la instalación de gas que teníamos en nuestra cocina, vamos a tapar los agujeros de la pared con masilla adhesiva extra fuerte. Mezclamos bien este producto de dos componentes, hasta que la masa adquiera un color homogéneo y rellenamos los orificios. Si no tenéis masilla adhesiva, podéis rellenar los orificios con yeso.

Paso 2

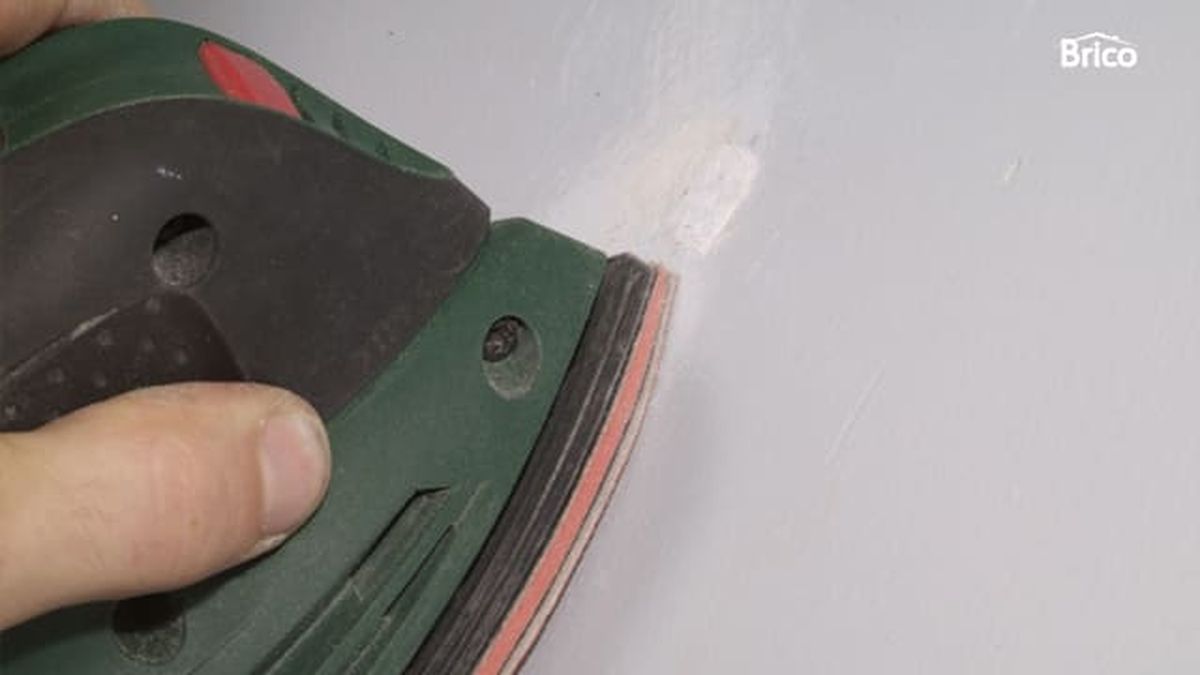

Alisamos el producto con una espátula y dejamos que se endurezca. Después, repasamos las zonas reparadas con una lijadora orbital provista de una hoja de grano fino, para conseguir un acabado perfecto.

Paso 3

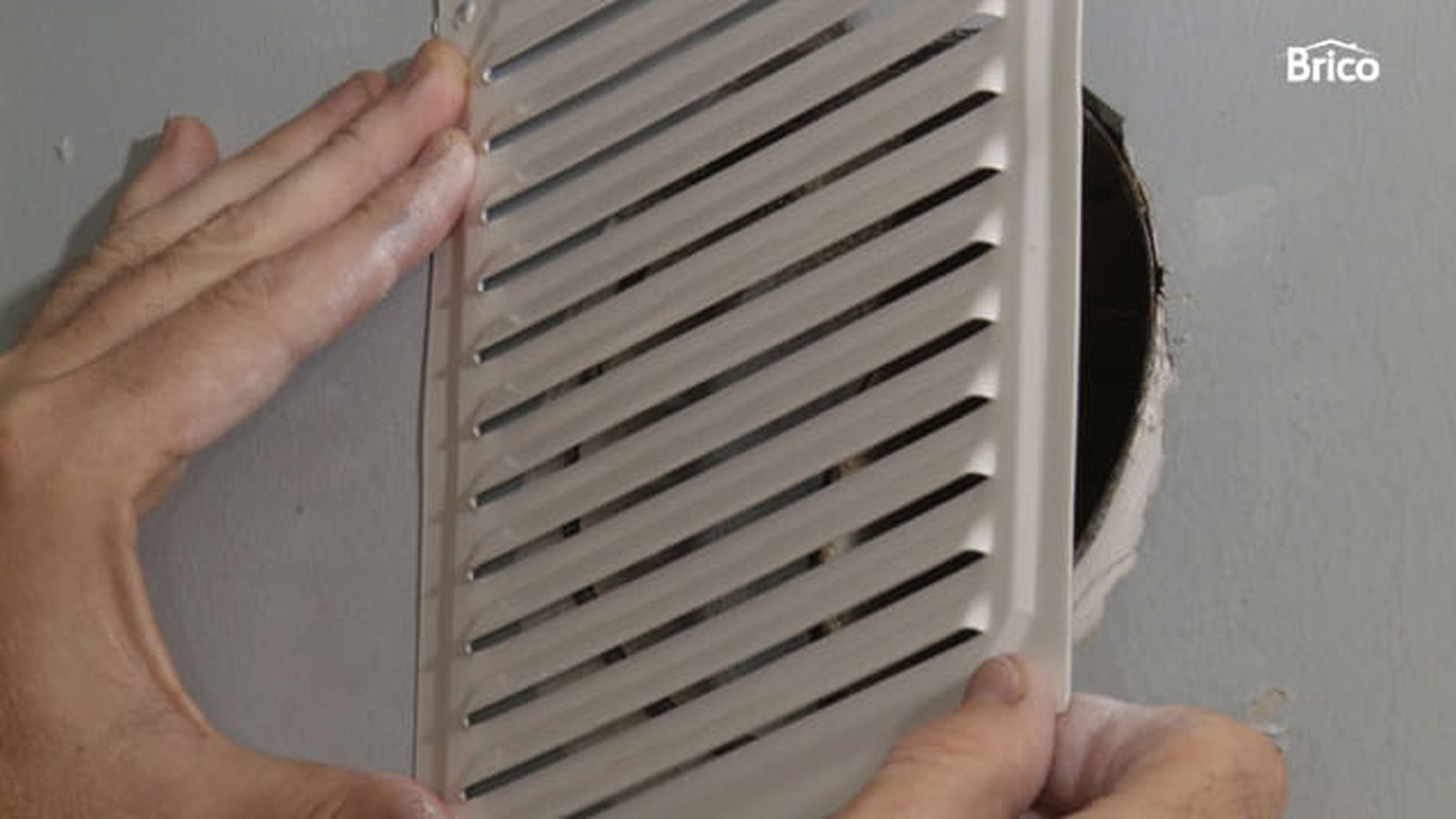

En la salida de humos podemos colocar una rejilla si queremos aprovechar el hueco como ventilación; fijaremos la pieza a la pared con masilla adhesiva. Pero como el termo eléctrico no necesita ventilación ni salida de humos o gases, también podemos tapar el agujero con espuma de poliuretano y masa; después lijaríamos y pintaríamos del mismo color que el resto de la pared.

Paso 4

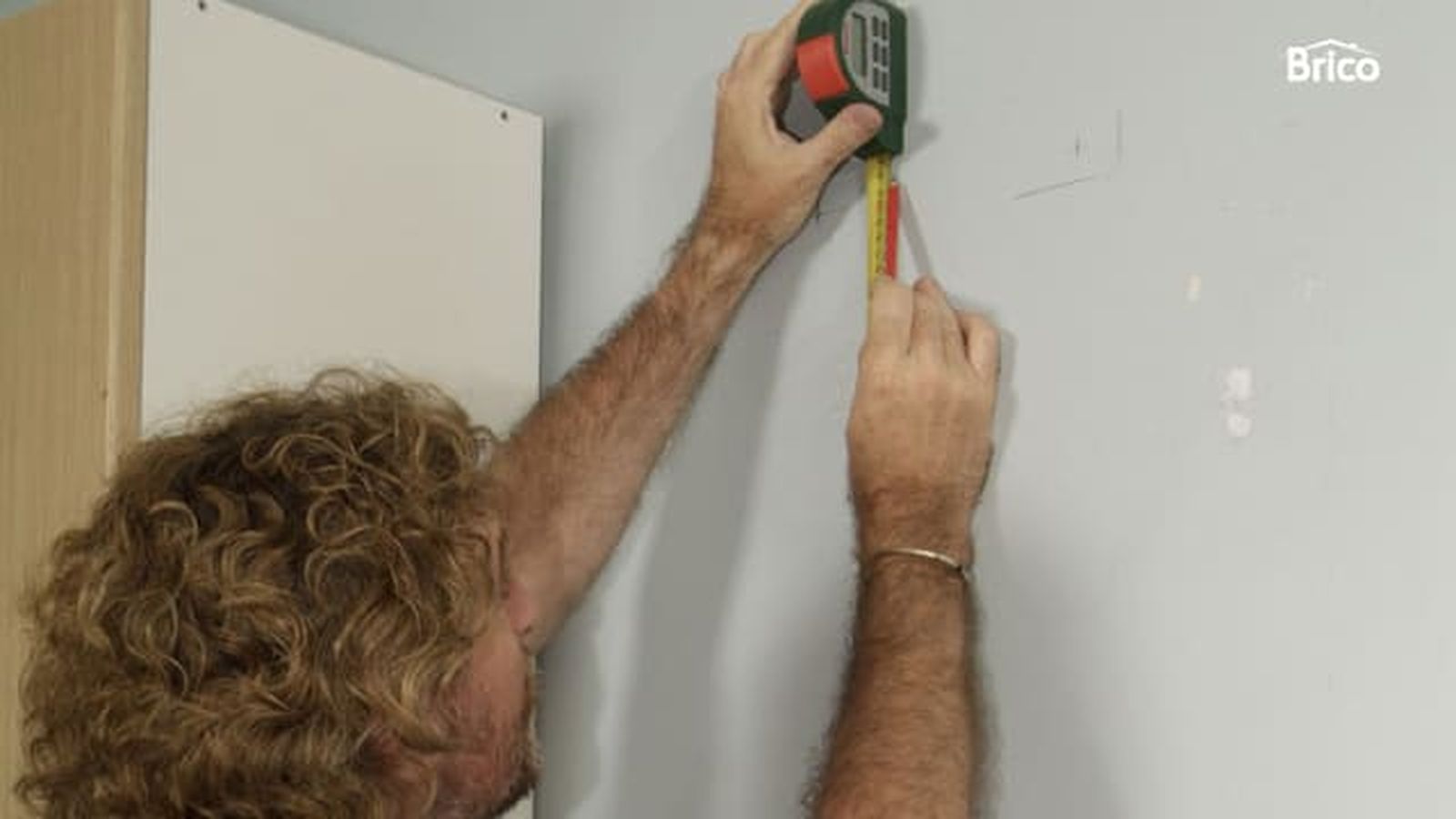

Ya podemos comenzar con la instalación del termo eléctrico; marcaremos con un lápiz su posición en la pared y los puntos de fijación de los nuevos soportes.

Paso 5

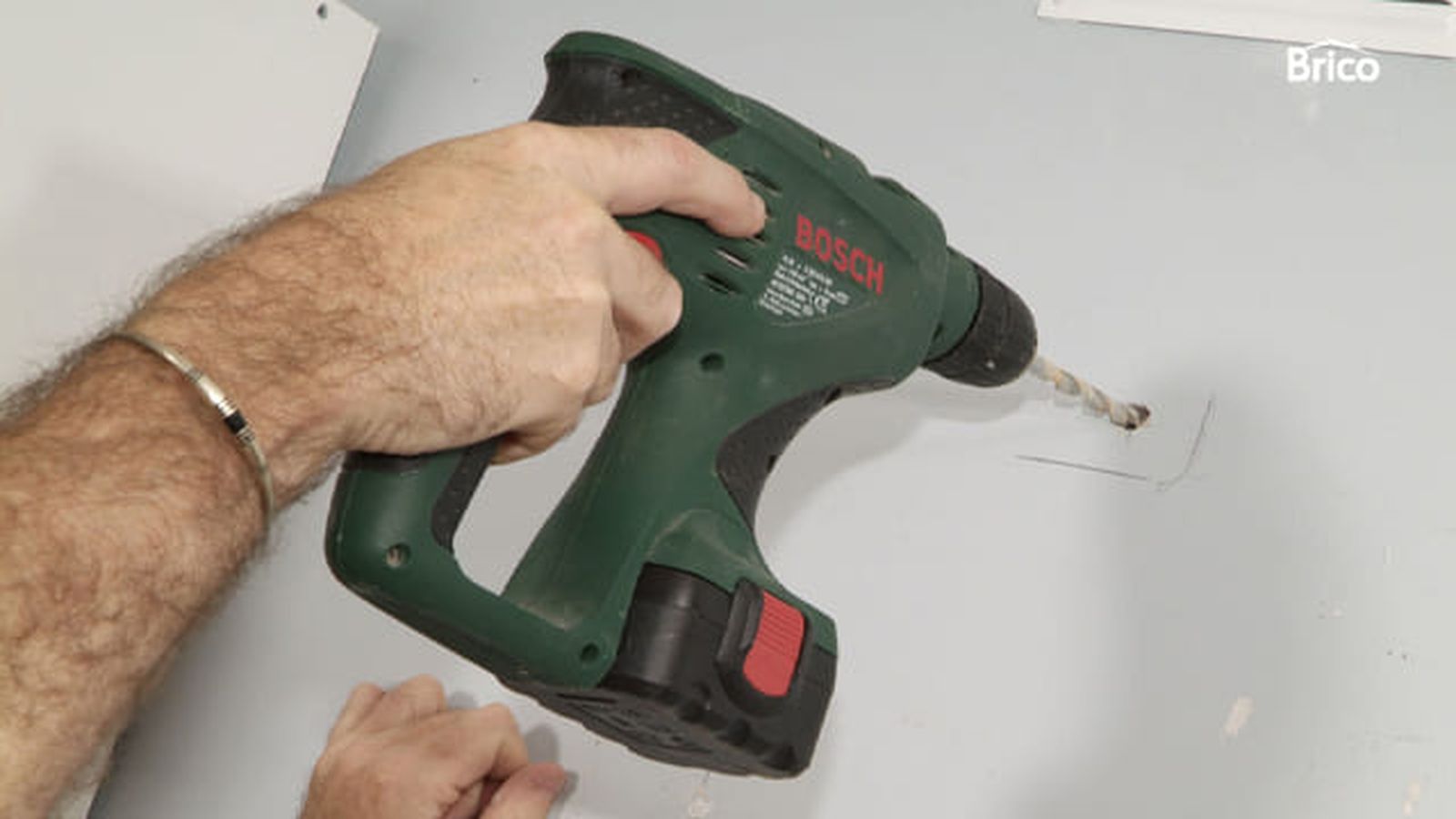

Con el taladro en posición de percusión y una broca de widia del mismo diámetro que los tacos que vamos a emplear, en este caso de 10 mm de diametro, realizamos los orificios.

Paso 6

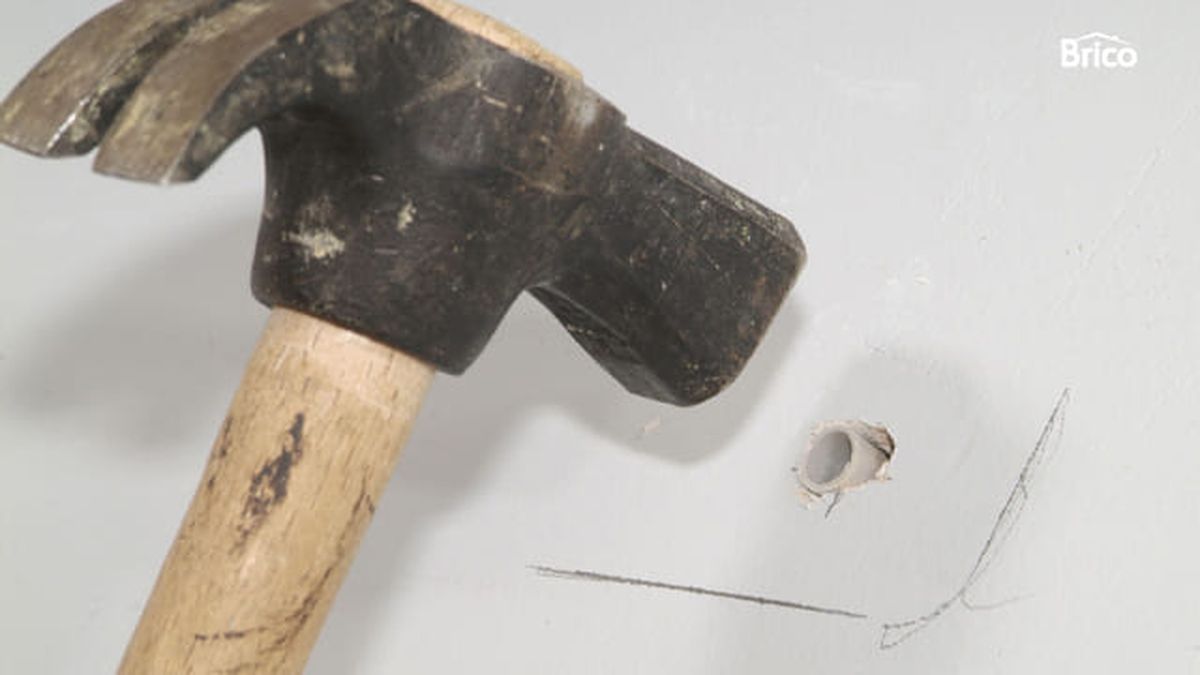

A continuación, introducimos los tacos de expansión con la ayuda de un martillo.

Paso 7

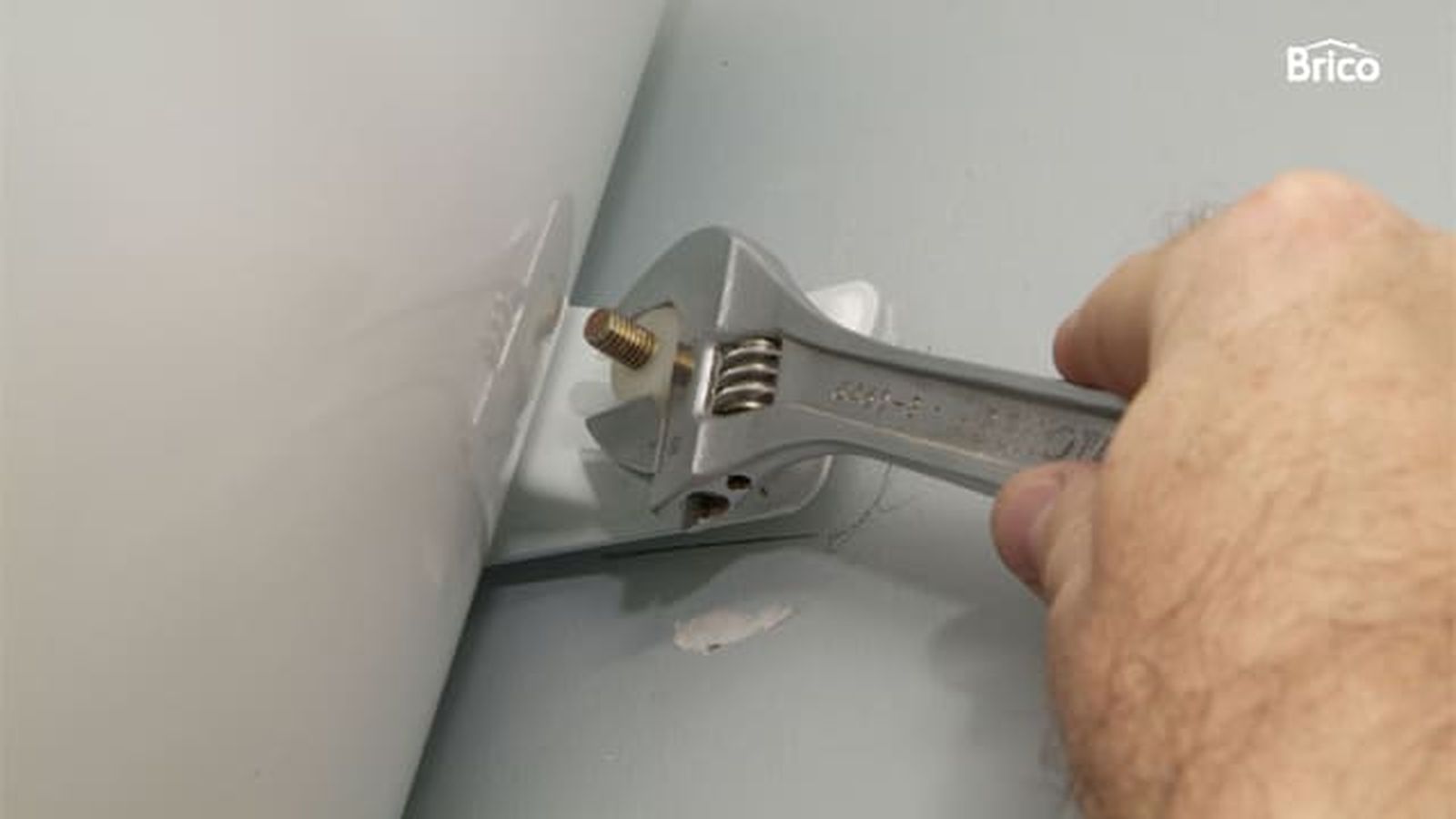

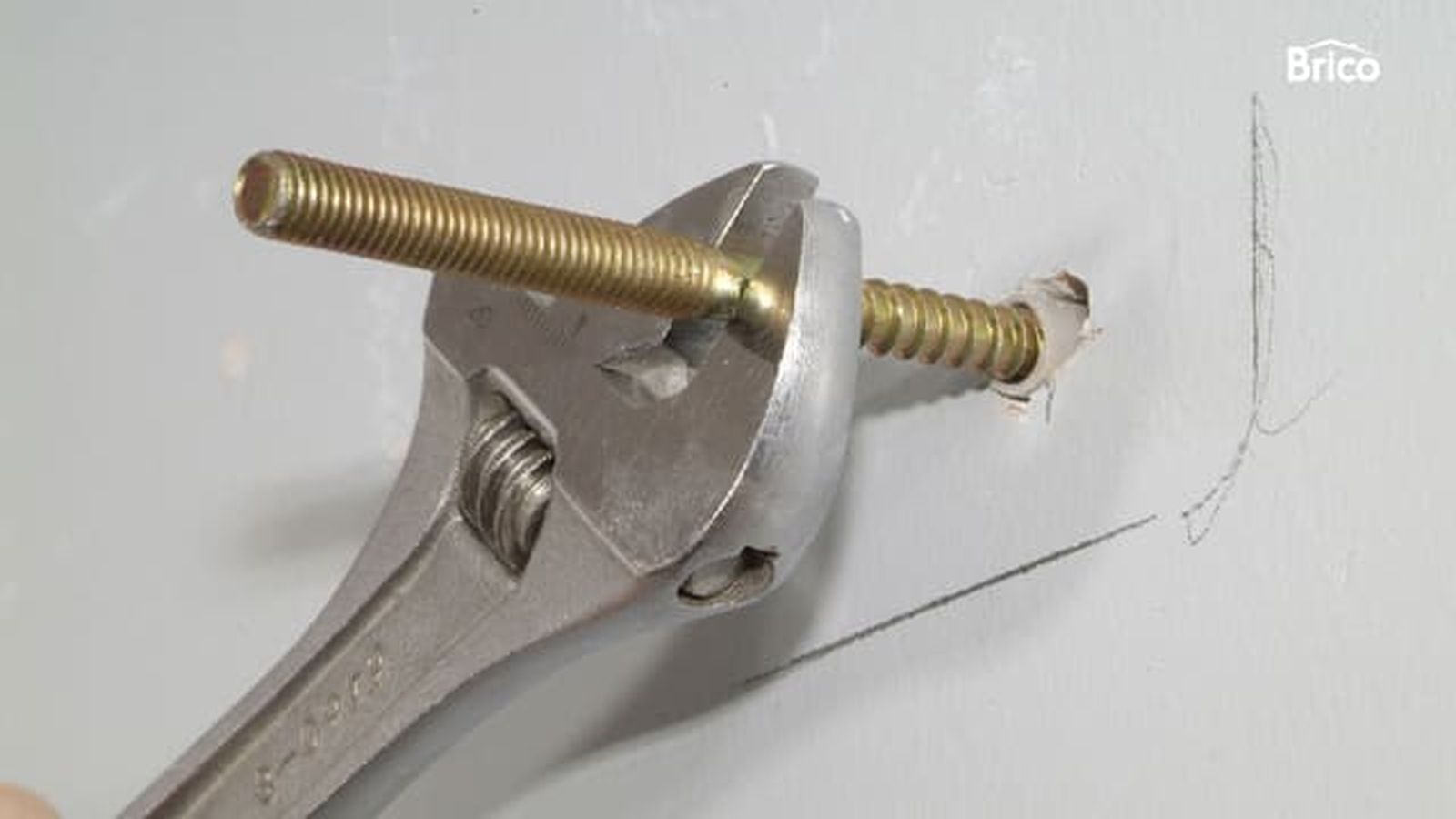

Insertamos los tornillos en los tacos, primero a mano y después, los apretamos bien con una llave inglesa.

Paso 8

Presentamos el termo eléctrico en su posición, ponemos las pletinas y fijamos el conjunto con unas tuercas de plástico.

Paso 9

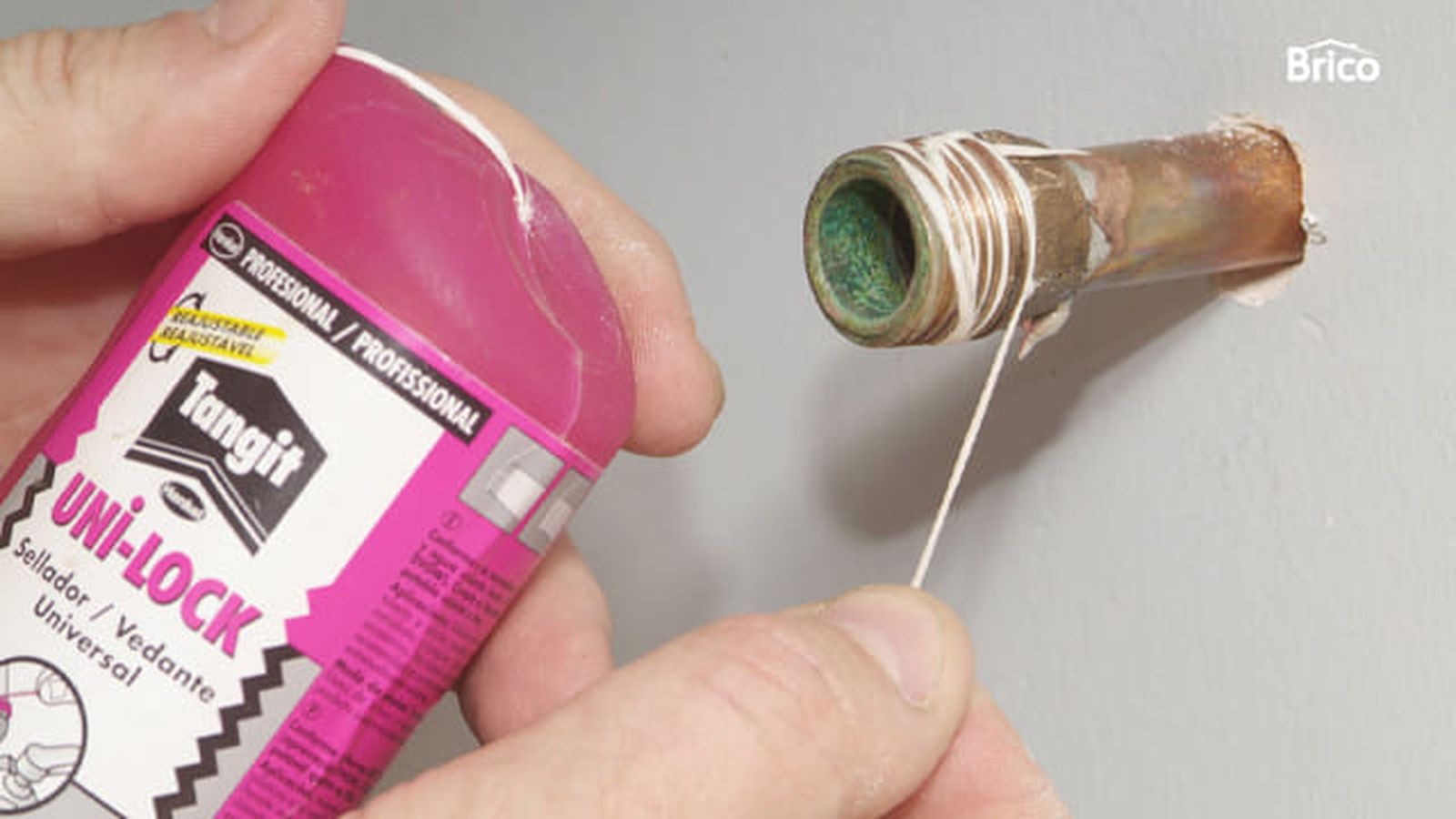

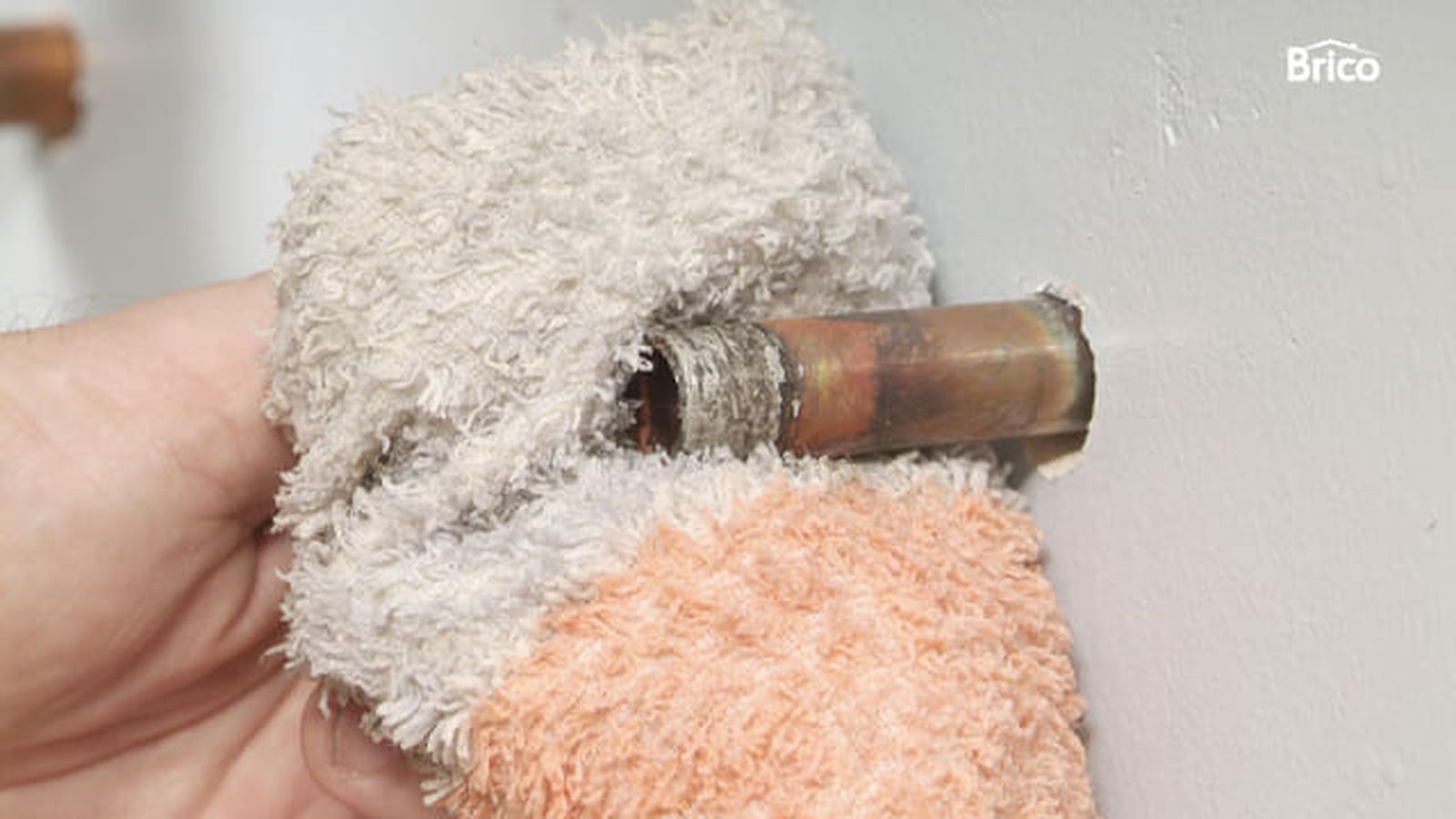

Es el turno del trabajo de fontanería. Lo primero que haremos es sellar bien el tubo de la toma de agua caliente, para evitar escapes de agua, y colocar un racor reductor, ya que el tubo que vamos a colocar ahí (la válvula mezcladora) no es del mismo diámetro que el tubo que proviene de la pared.

Paso 10

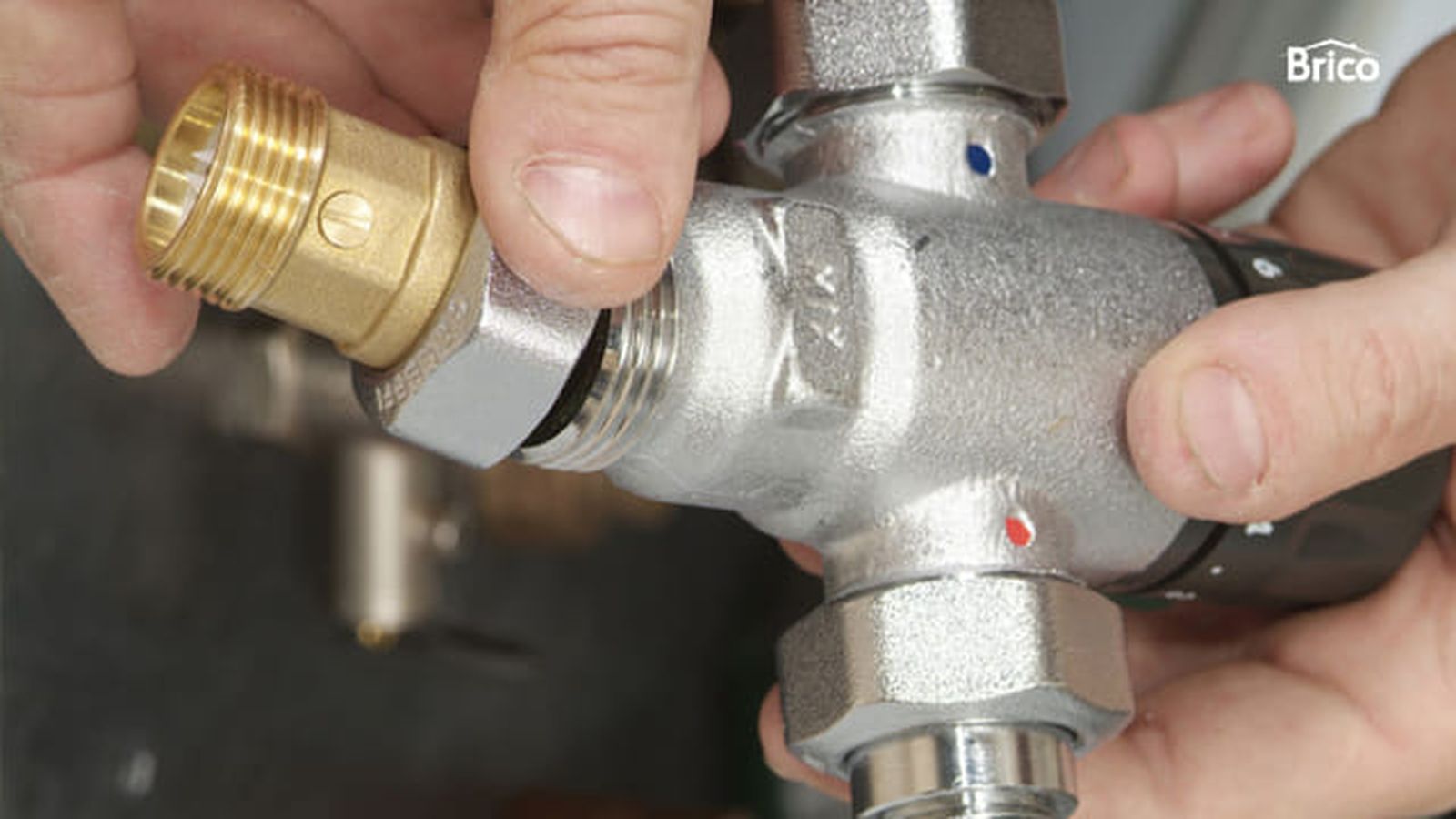

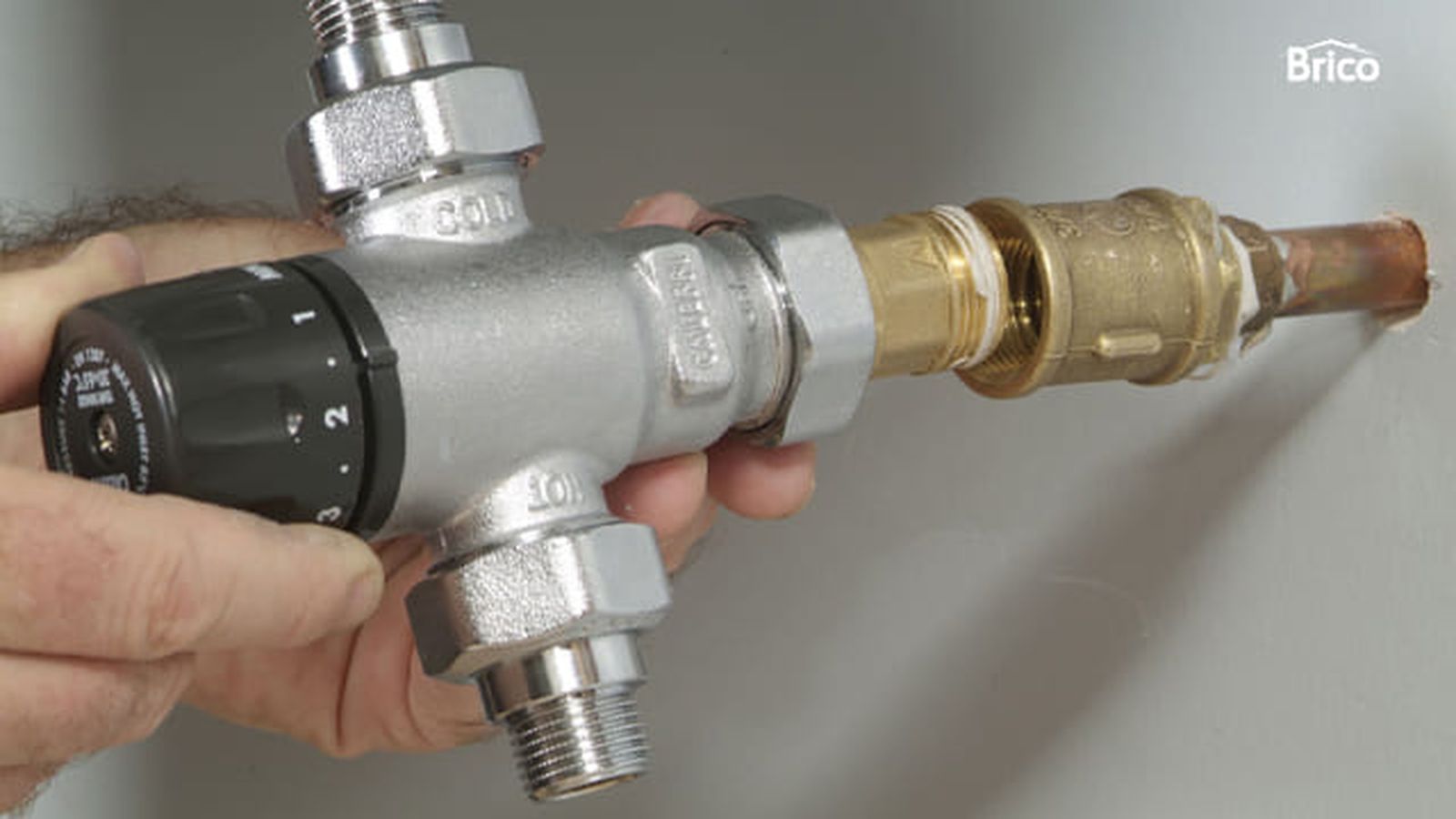

Luego, enroscaremos una válvula anti-retorno en la válvula mezcladora termostática, así evitaremos pérdidas de presión en el circuito.

Paso 11

Colocamos el conjunto en la toma de agua caliente y lo enroscamos fuertemente, para que no haya filtraciones de agua. Es conveniente sellar bien todas las roscas con un hilo sellador.

Paso 12

El siguiente paso será derivar la acometida de agua fría en dos, colocando unos casquillos de latón para poder enroscar las mangueras y varias piezas de cobre que uniremos entre sí mediante soldadura por capilaridad. Para que la soldadura sea perfecta, es importante limpiar previamente las zonas que vamos a unir.

Paso 13

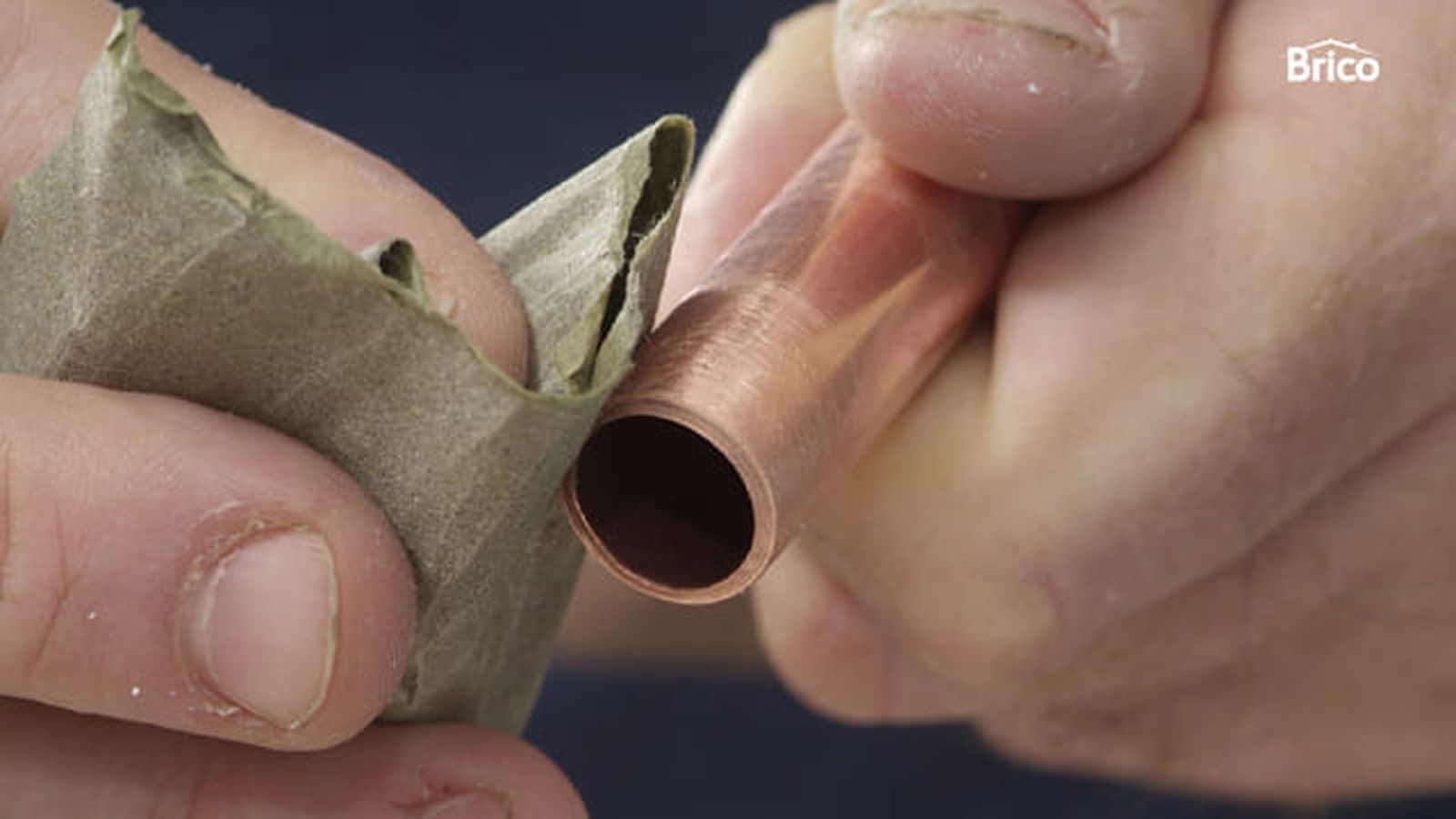

Después, repasaremos los extremos de los tubos y de las piezas de unión con una lija de grano fino.

Paso 14

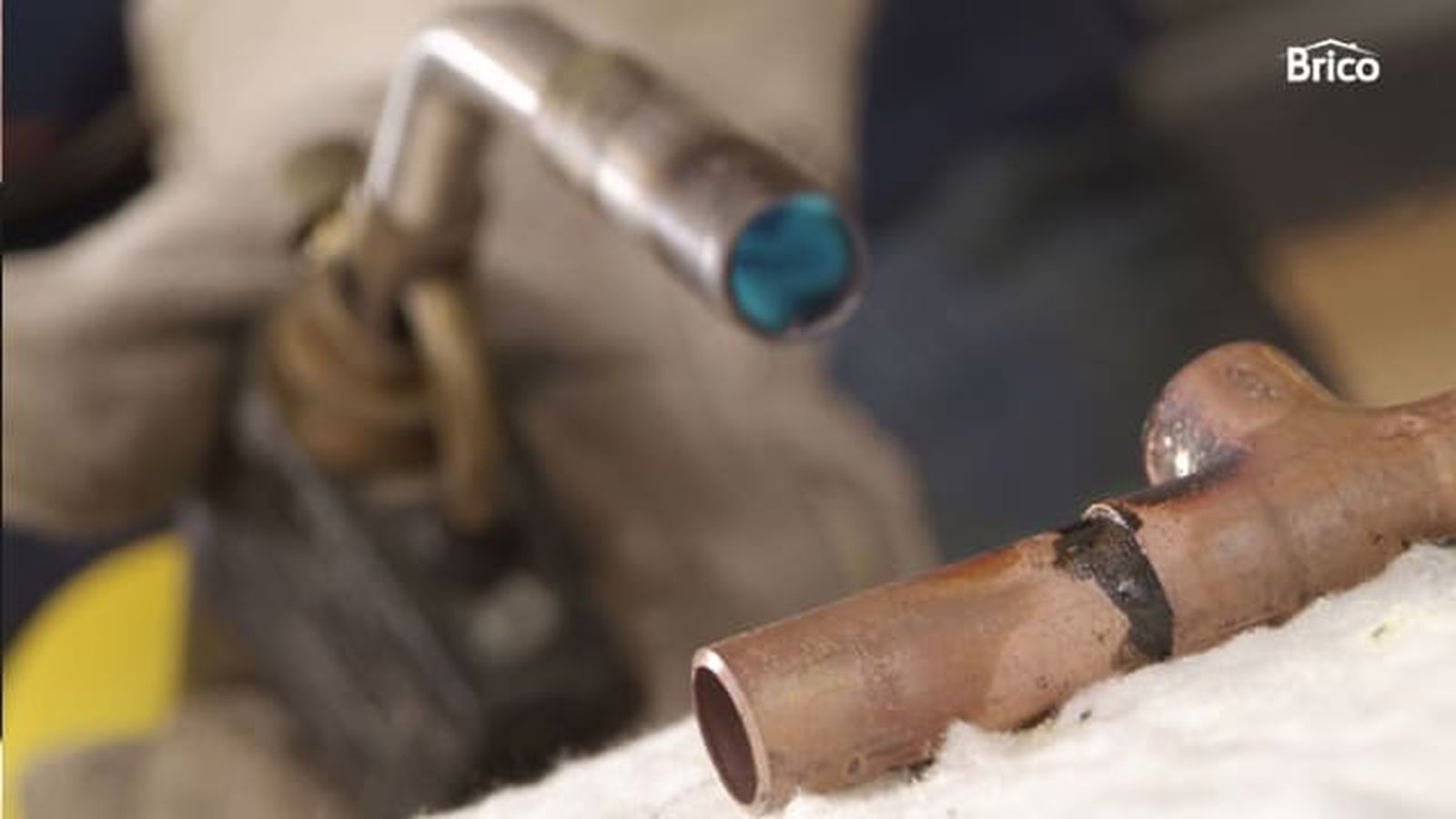

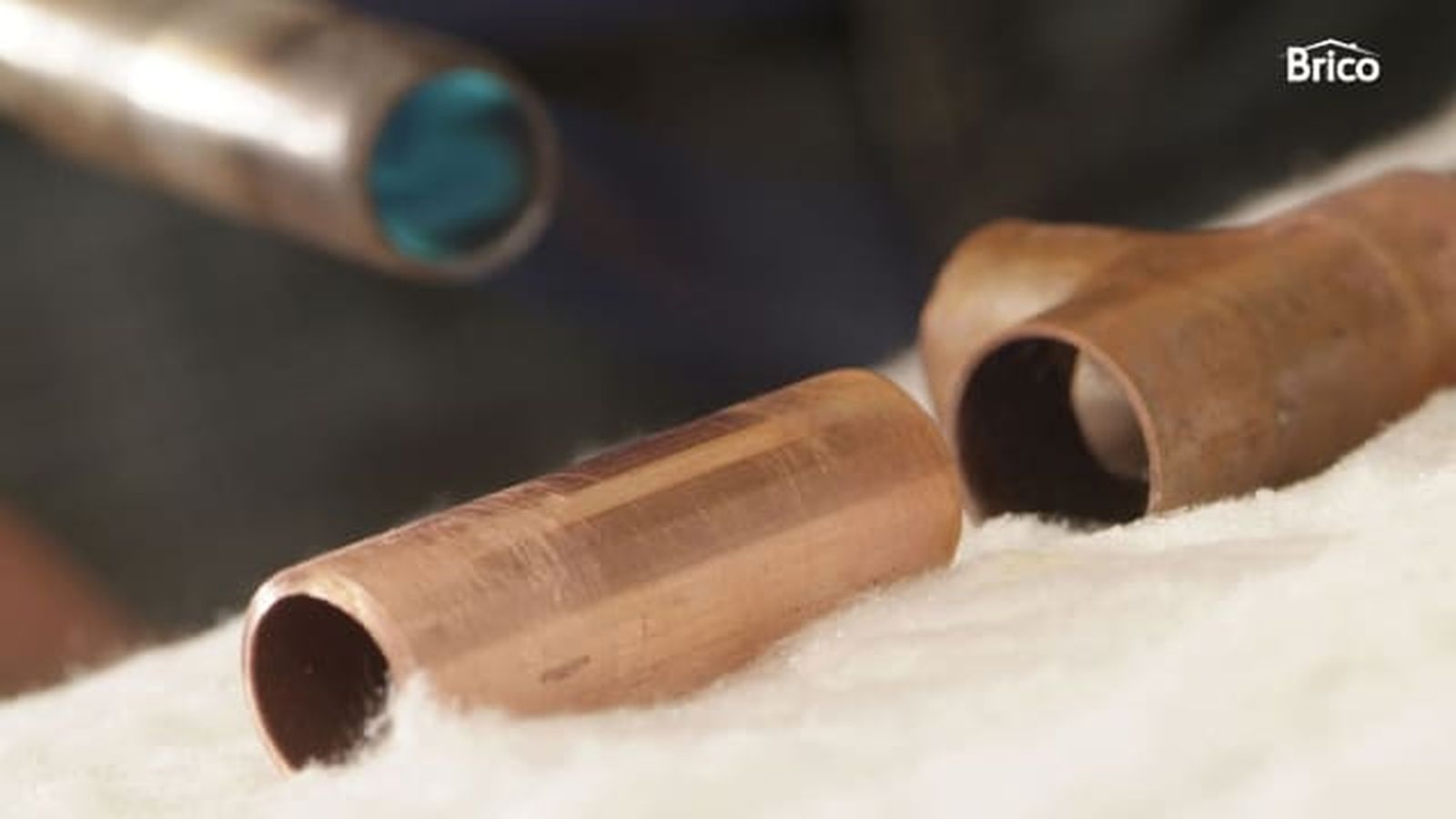

Ponemos las piezas sobre una manta de tela que aguanta hasta 1500º, ideal para este tipo de trabajo, y aplicamos calor en las zonas de unión con un soplete. Por seguridad, nos pondremos unos guantes protectores.

Paso 15

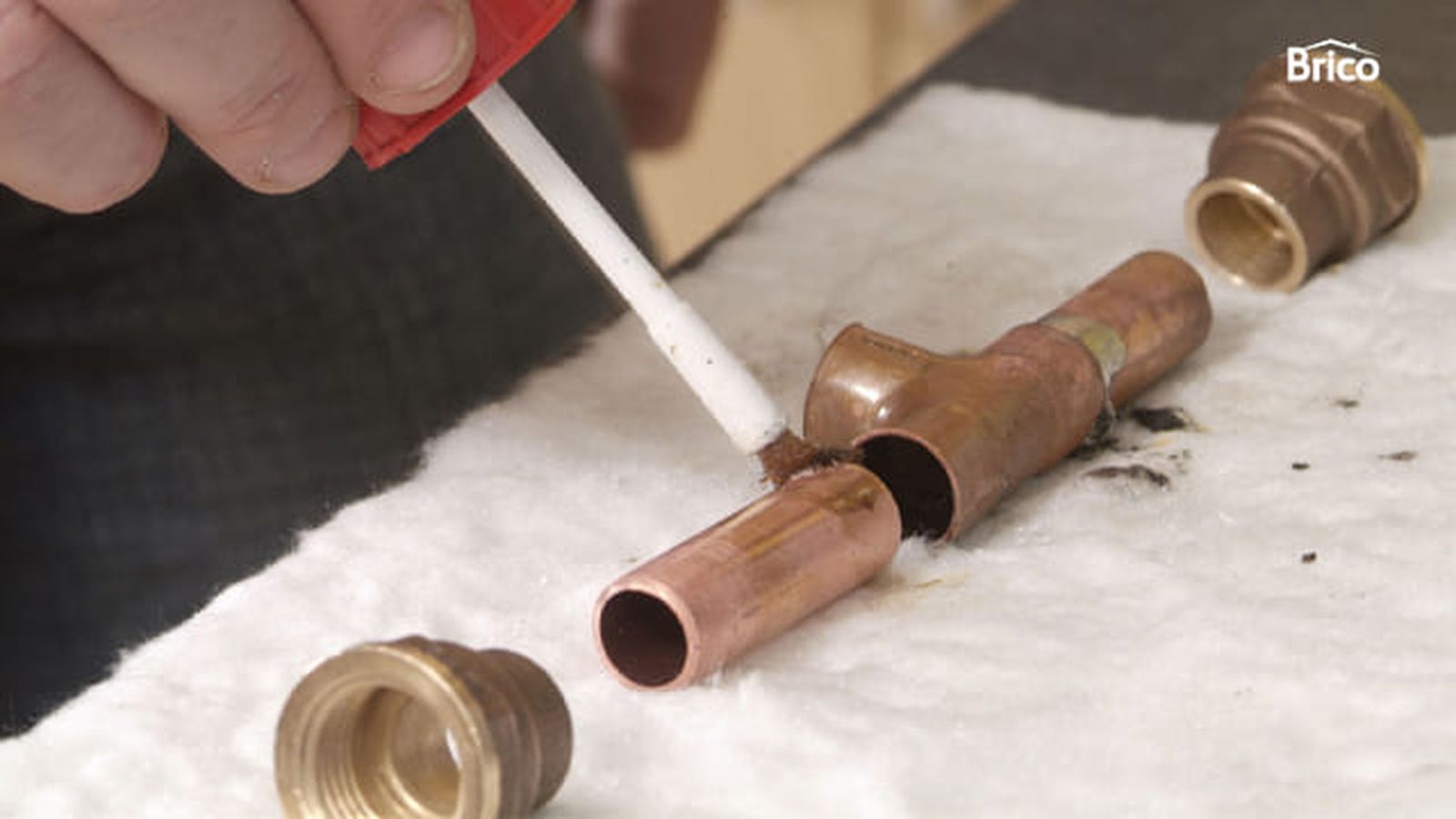

Para evitar la oxidación del metal y facilitar la soldadura, aplicaremos un decapante.

Paso 16

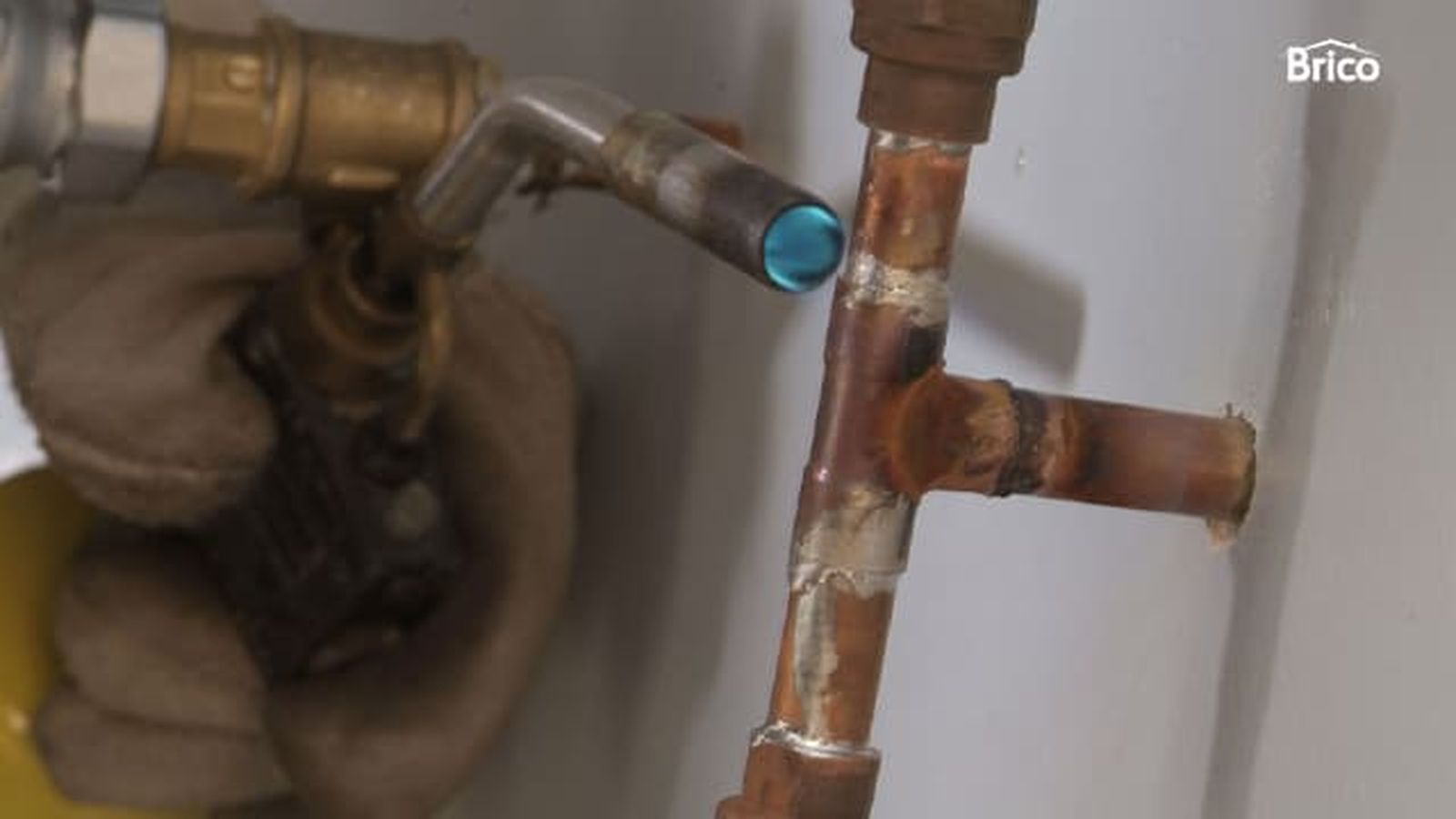

Encajamos las piezas entre sí con unos alicates para no quemarnos, y volvemos a dar calor en las zonas de junta hasta que el cobre adquiera un color más rojizo.

Paso 17

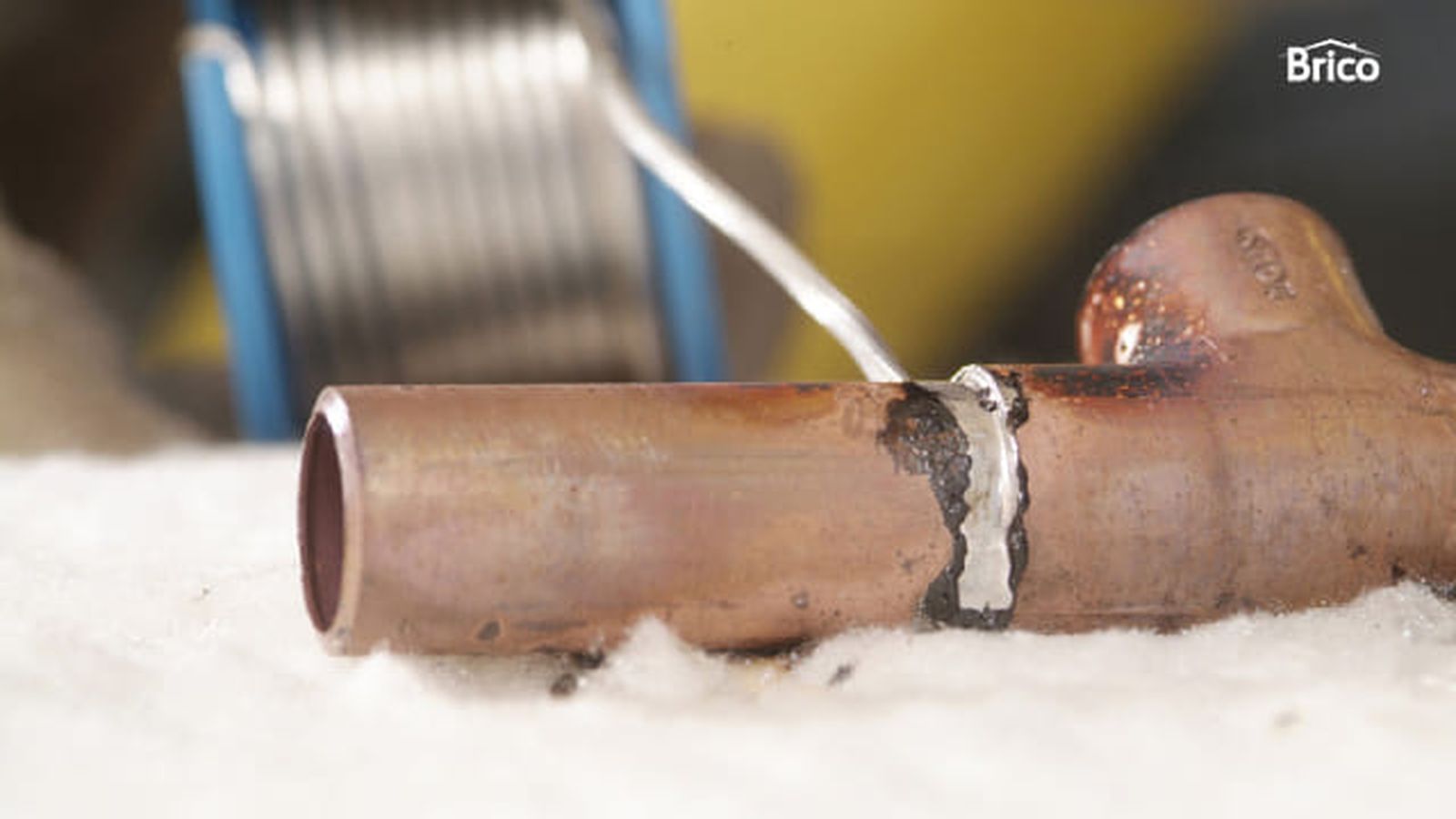

Ponemos el hilo de soldadura sobre las uniones, de manera que el estaño se funda y fluya por capilaridad entre las mismas. Después, dejamos que se enfríe y se solidifique.

Paso 18

Con las piezas ya unidas, colocamos la T con los casquillos en su posición, fijándola también a la toma de agua fría con soldadura.

Paso 19

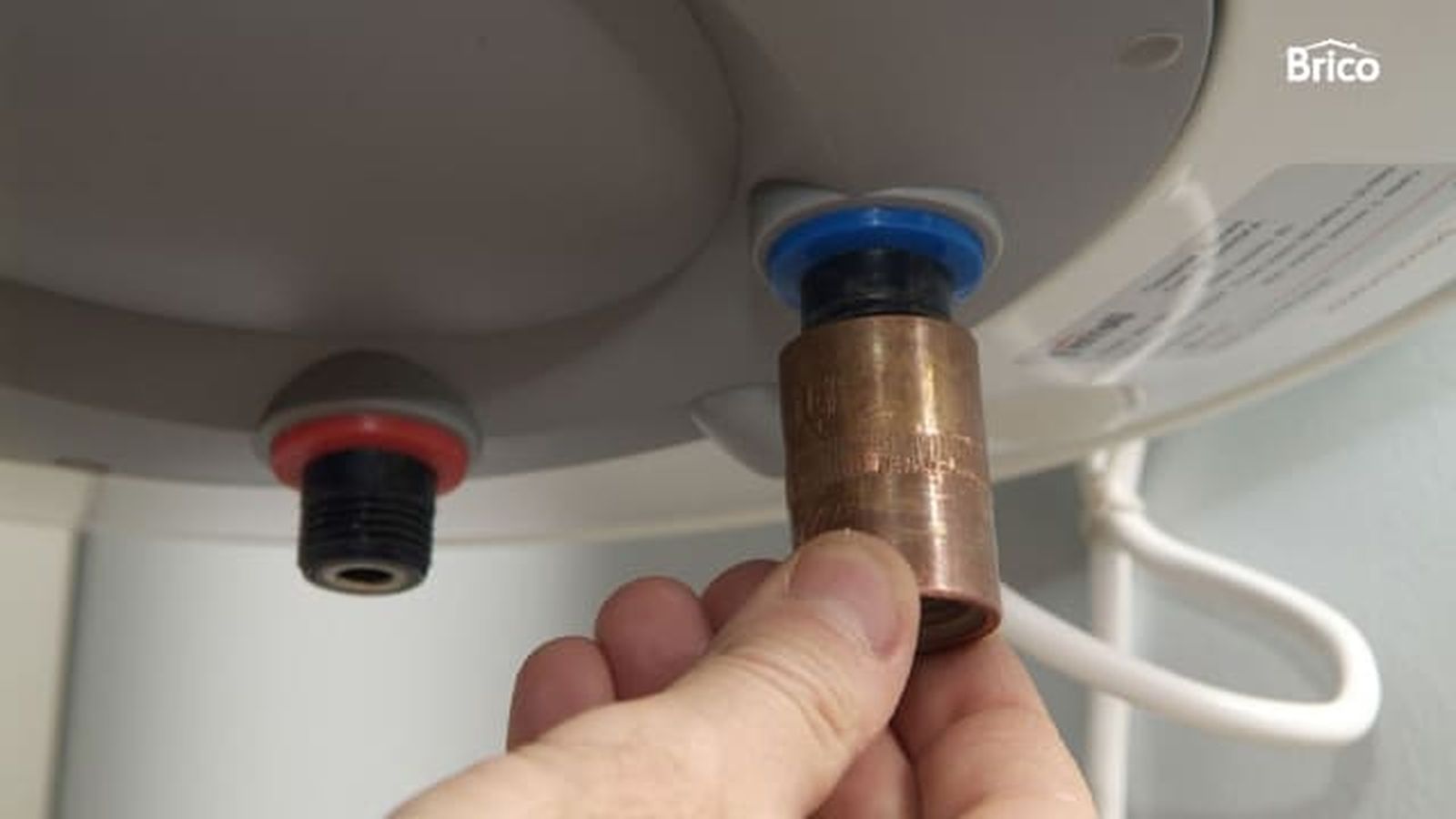

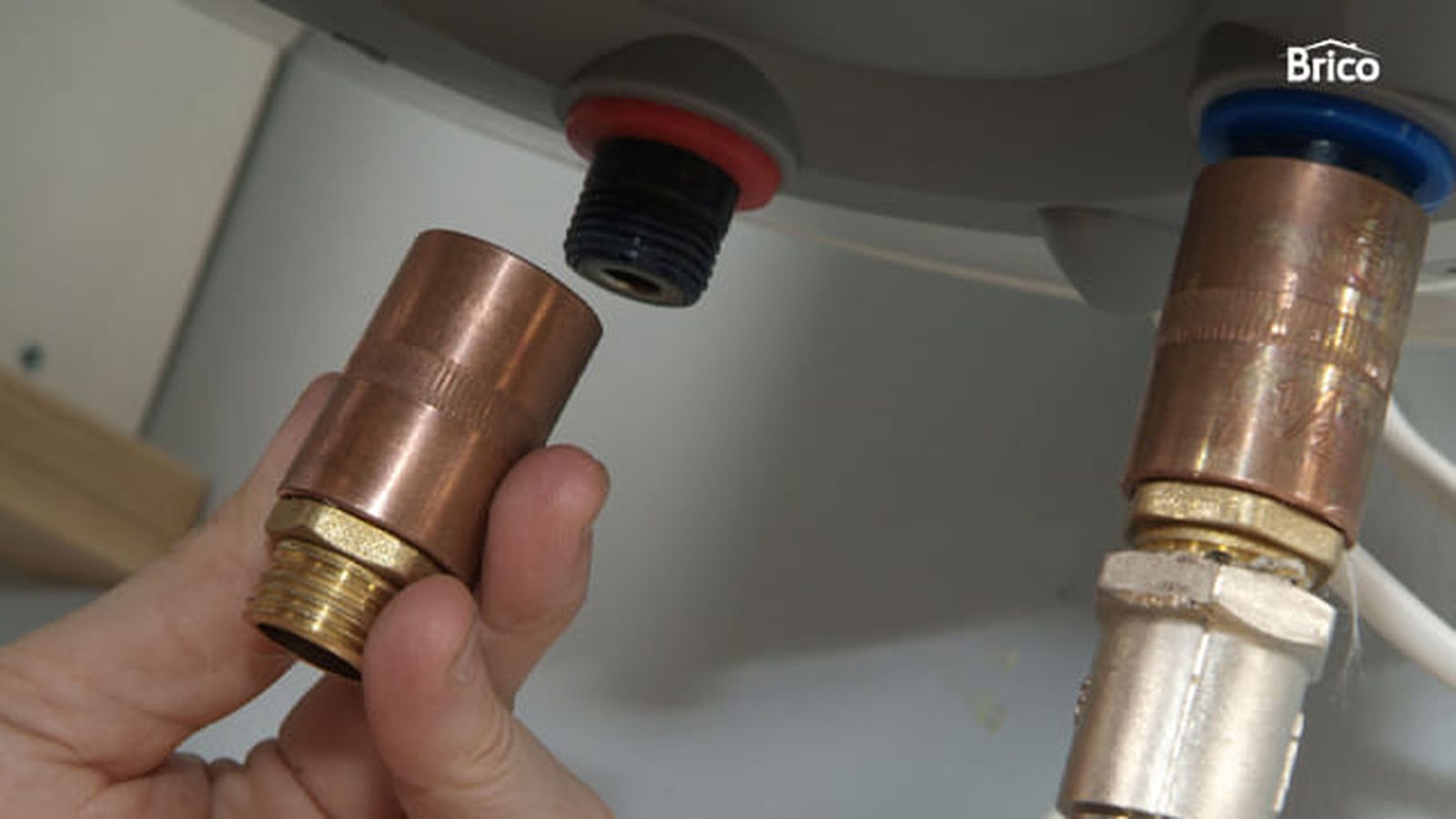

Pondremos en la entrada de agua fría un manguito electrolítico para reducir al máximo el riesgo de corrosión interna del aparato. Estos casquillos aislantes tienen una capa de plástico en su interior para evitar el contacto entre metales.

Paso 20

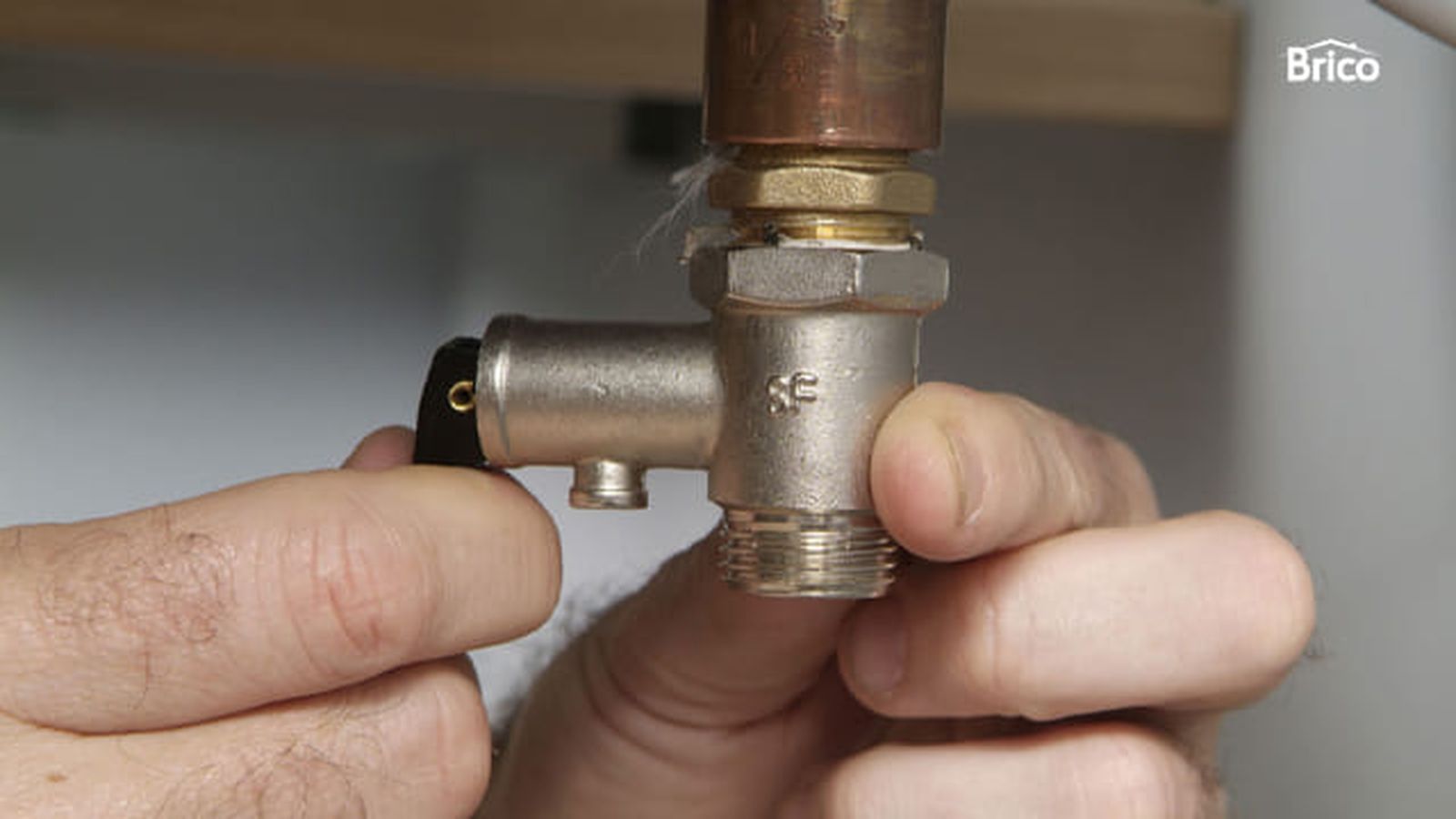

Colocamos un casquillo macho-macho en el manguito para poder unirlo a la válvula de seguridad. Para realizar esta tarea nos ayudaremos de una llave de pico de loro.

Paso 21

De la misma manera ponemos el otro manguito electrolítico que viene en el kit, en la entrada de agua caliente del depósito.

Paso 22

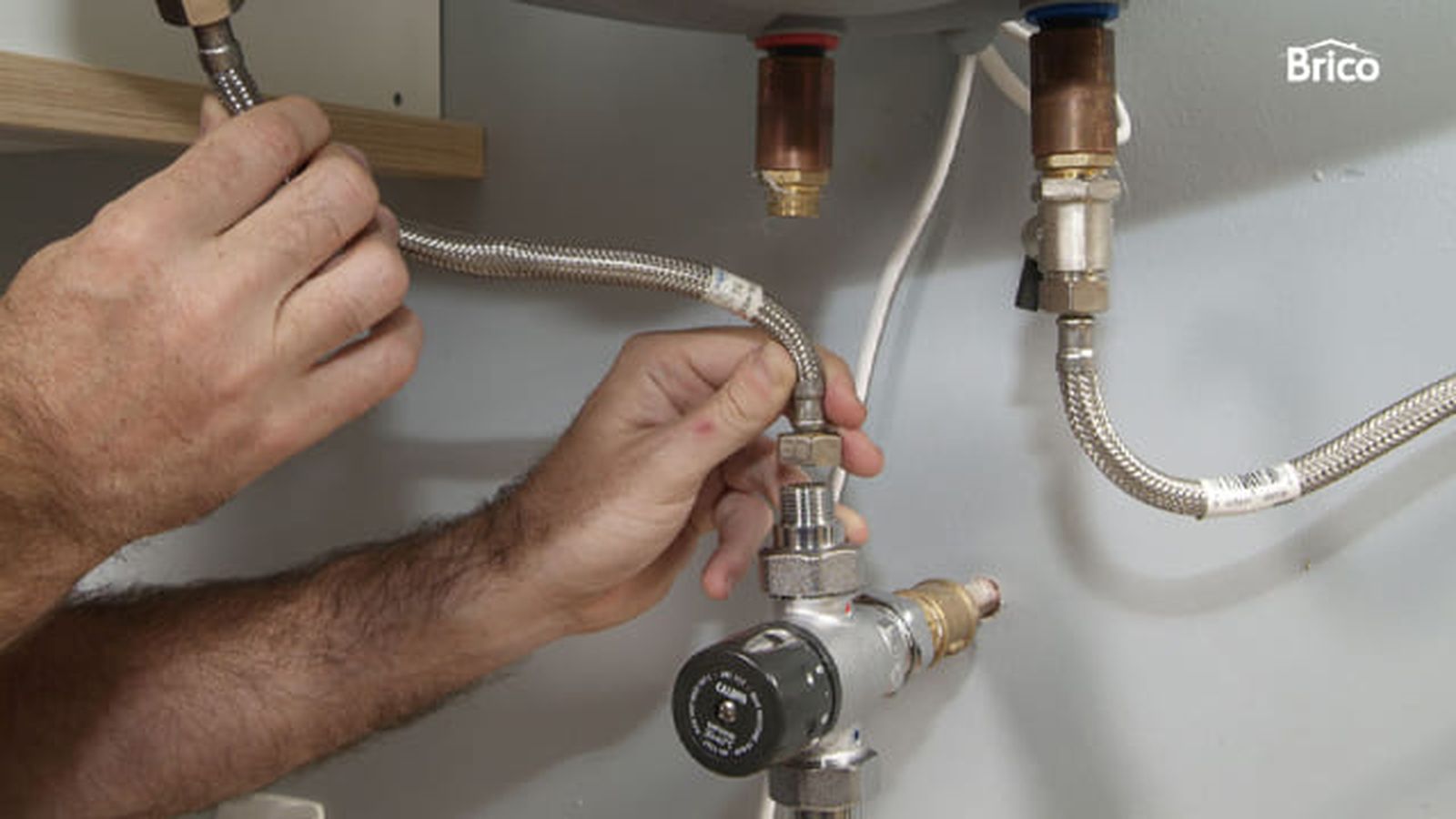

Ahora colocamos los latiguillos y realizamos todas las conexiones mecánicamente, asegurándonos que las roscas quedan bien selladas.

Paso 23

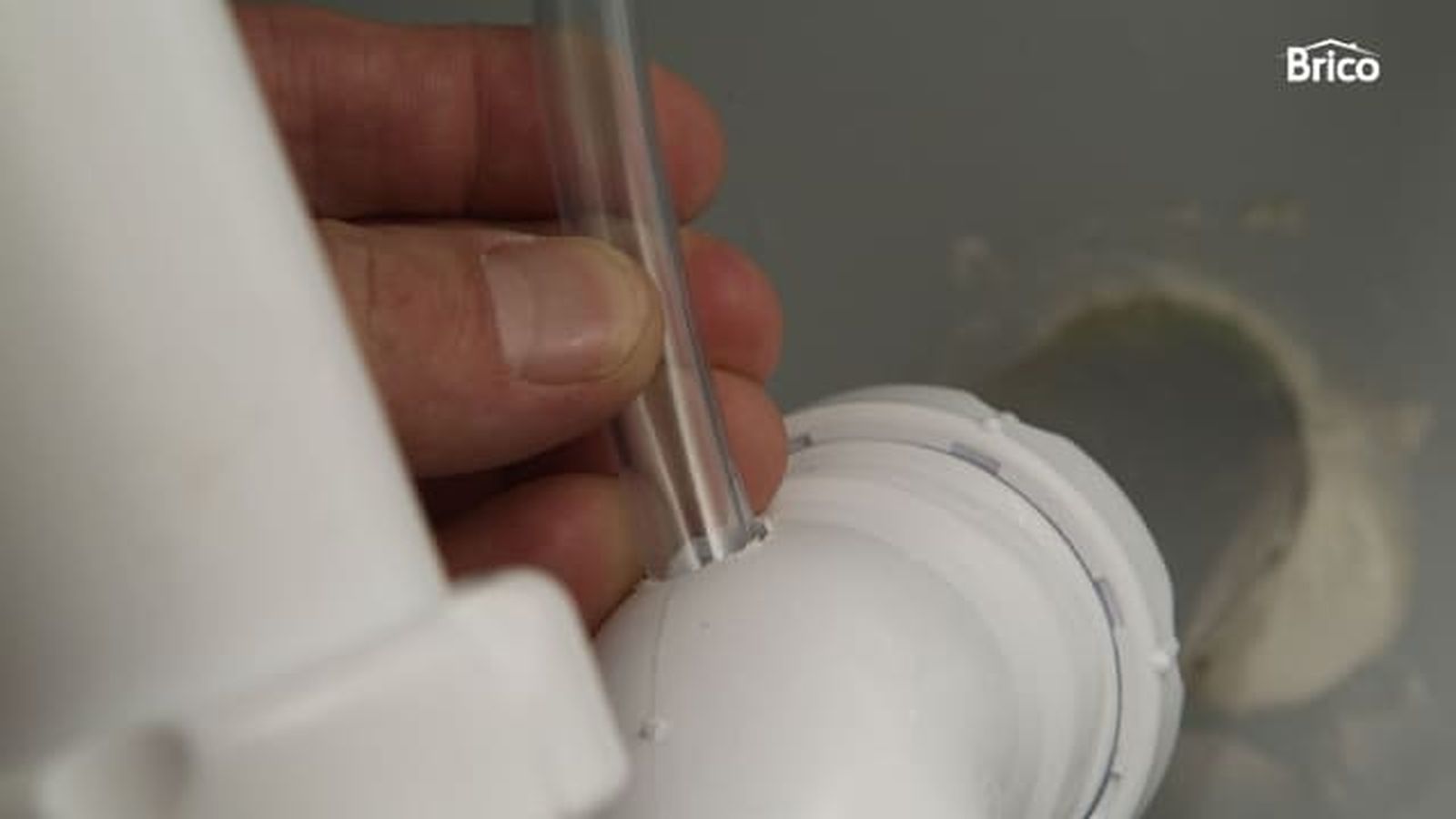

Finalmente, pondremos un tubo de plástico en la salida de la válvula de seguridad para poder vaciar el depósito cuando sea necesario. Dirigiremos el tubo al desagüe para que el vaciado del termo resulte más sencillo y cómodo.

Paso 24

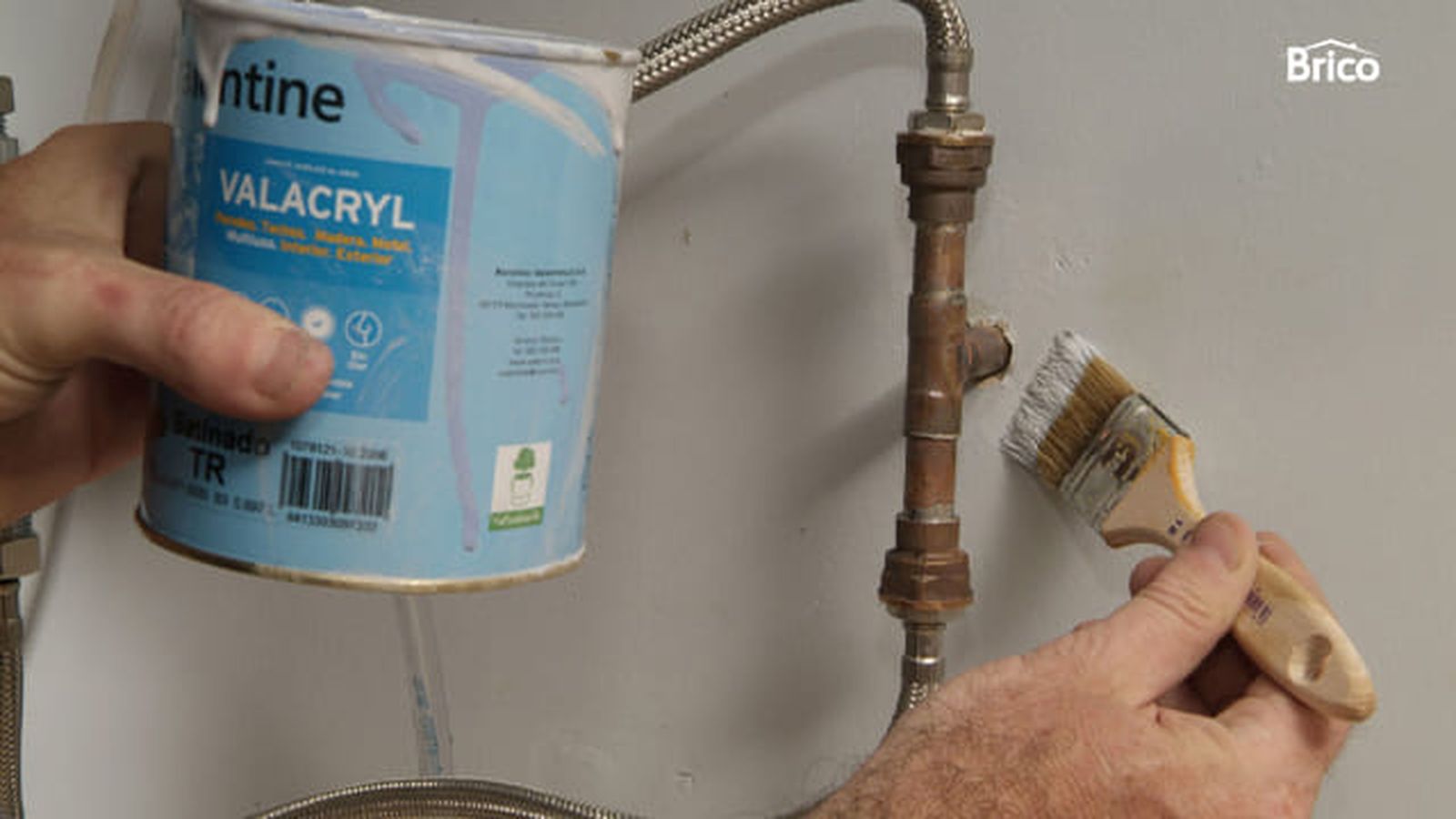

Remataremos el trabajo, pintando con una brocha los tubos de cobre del mismo color que la pared, de este modo obtendremos un acabado excelente.

Paso 25

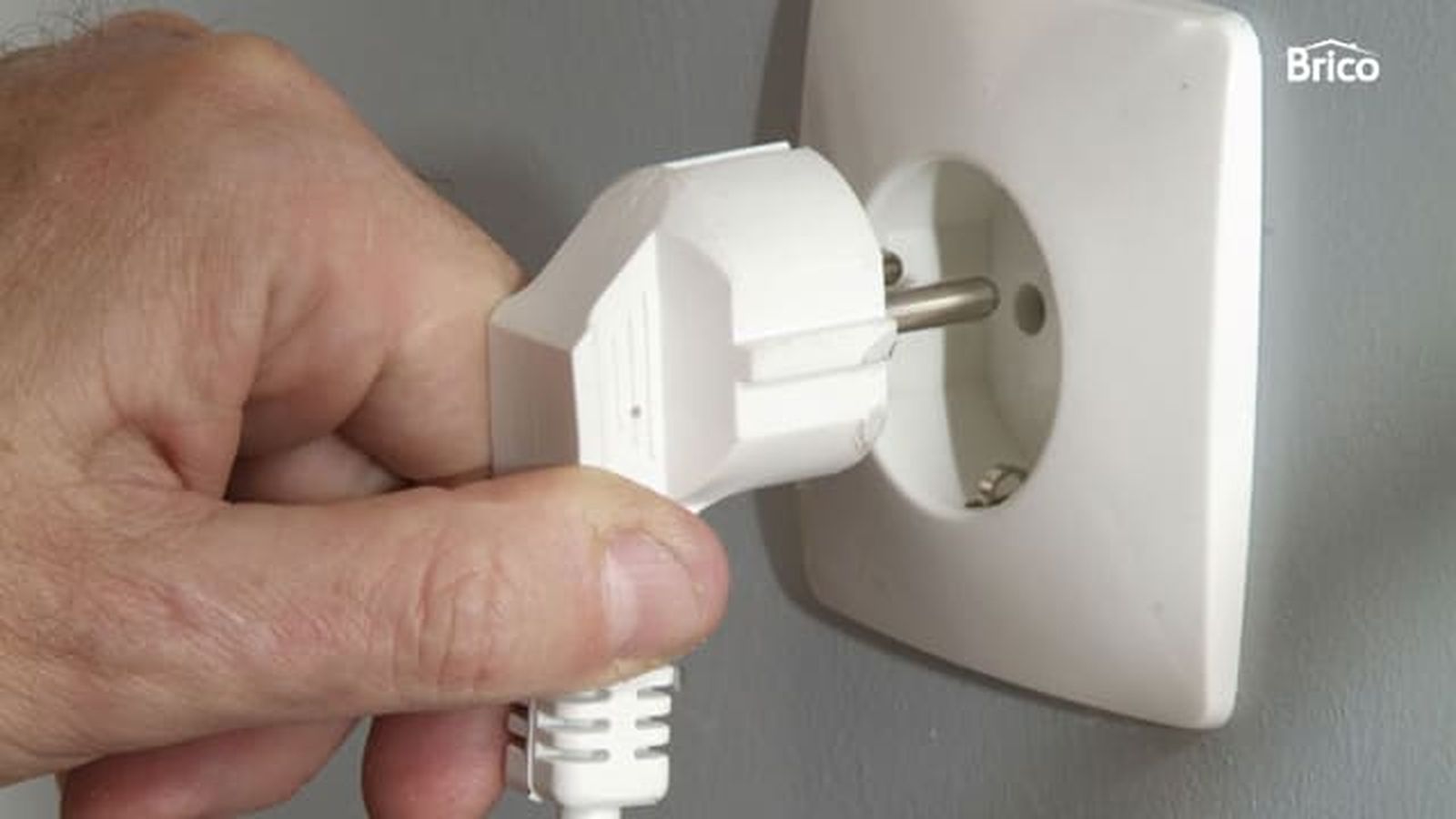

Una vez que hayamos llenado el depósito de agua, sólo nos quedará enchufar el aparato y comprobar que la instalación termo eléctrico funciona correctamente. El termo dispone de un cable flexible con enchufe para conectarlo a una toma de corriente.

Paso 26

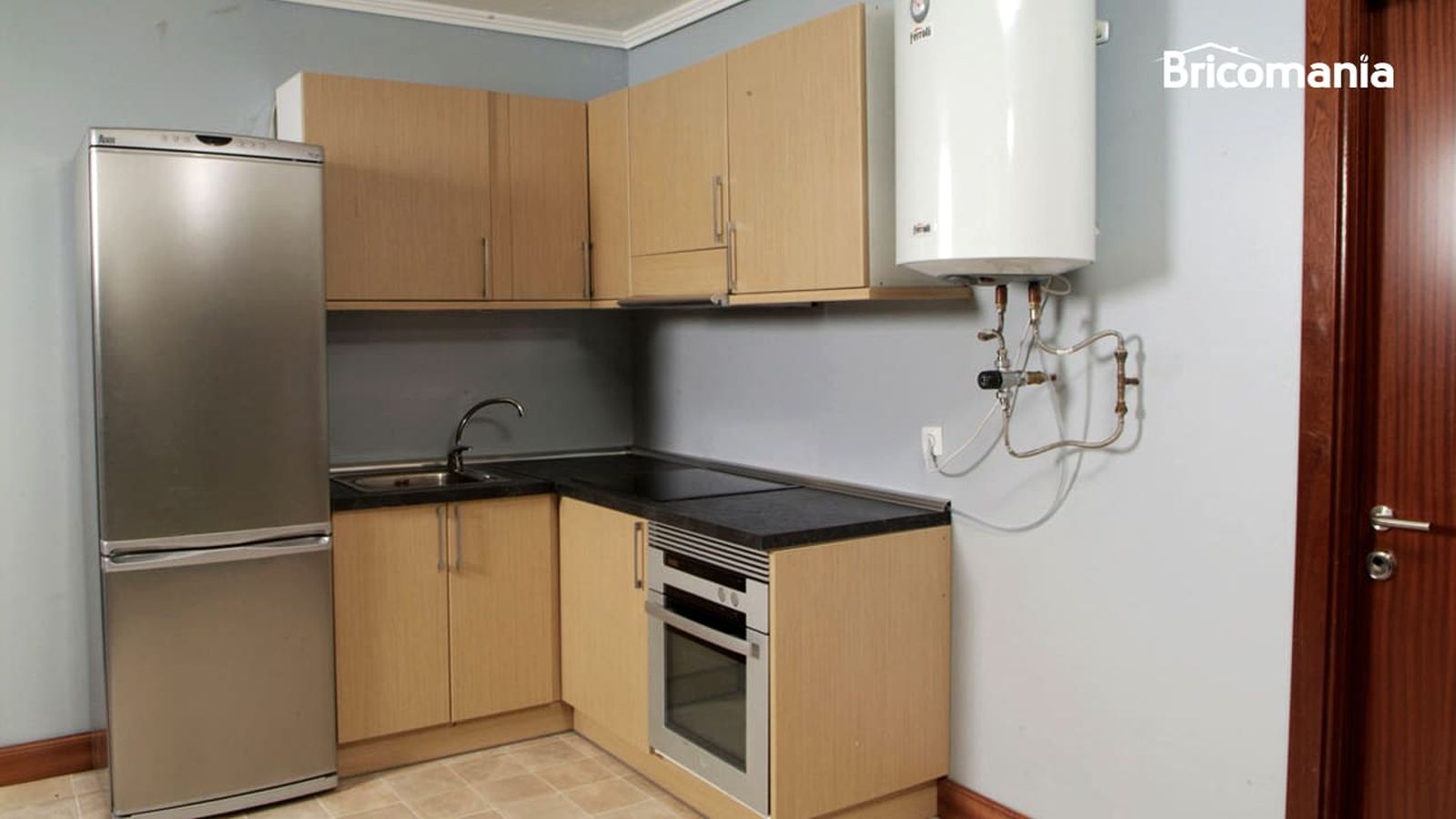

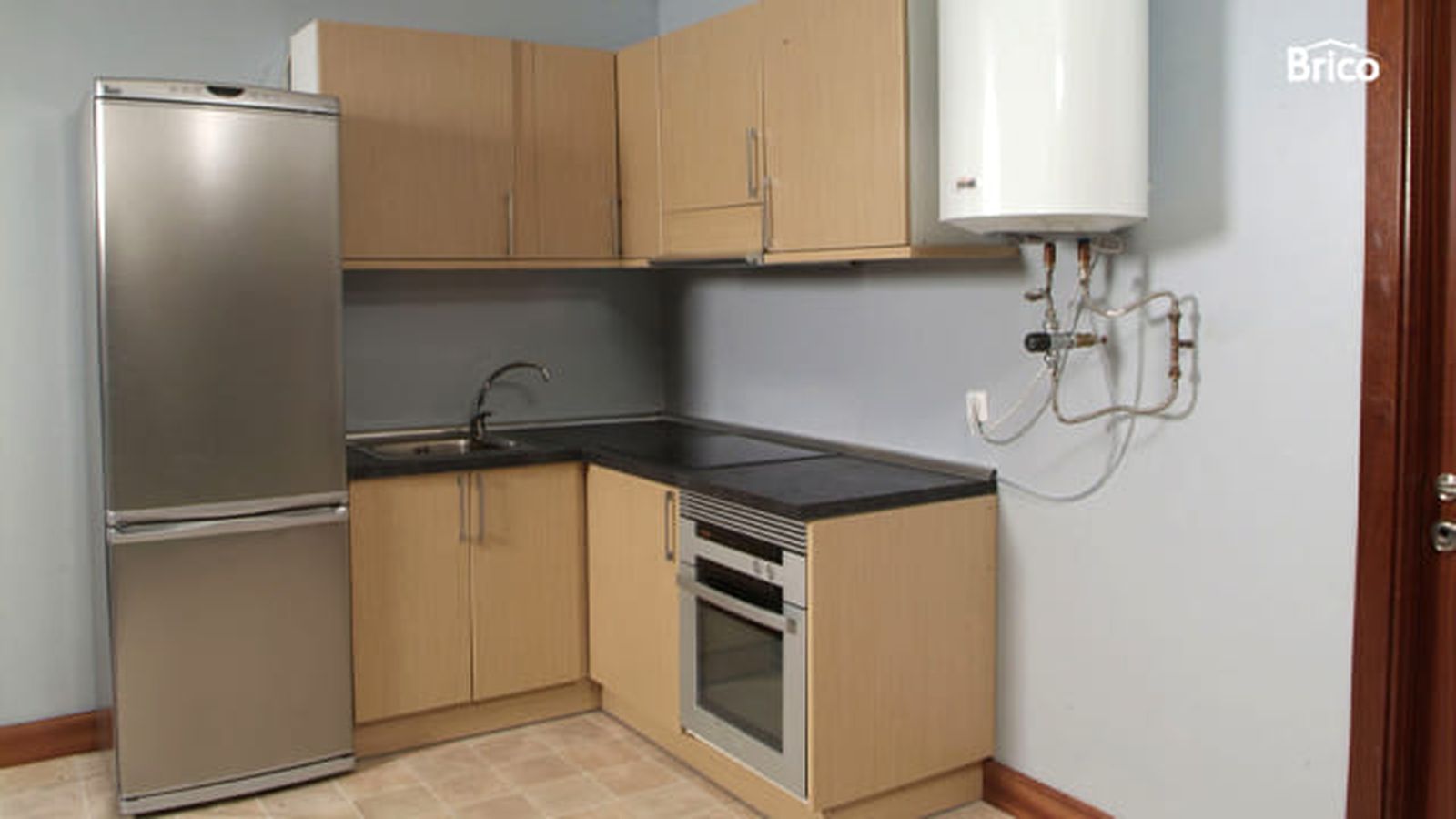

Realizando un completo e interesante trabajo de fontanería, hemos sustituido un viejo termo de gas por otro eléctrico. Además de enseñaros a realizar diferentes conexiones con soldadura, hemos colocado un dispositivo mezclador para economizar el consumo de agua caliente. Como veis siguiendo el paso a paso detallado de cómo instar un termo eléctrico podéis sustituir el termo de gas por uno eléctrico sin problemas.

Si lo que queréis es cambiar el termo de gas por uno nuevo, no te puedes perder el paso a paso detallado de cómo instalar un calentador de gas.

Cómo instalar un termo eléctrico: consejos y trucos

• Se recomienda dejar un espacio de 30-40 cm de distancia de otros objetos para poder llevar a cabo tareas de mantenimiento si fuese necesario.
• Para evitar la perdida de calor, es recomendable instalar el termo eléctrico cerca de los puntos de consumo . Normalmente suelen estar en la cocina o el baño.
• Se debe elegir el termo eléctrico dependiendo de las necesidades del hogar.
• El lugar donde se instale el termo eléctrico debe disponer de una base de enchufe .

Elegir el termo eléctrico adecuado para su instalación

Disponemos en el mercado de una amplia gama de termos eléctricos, con distintas formas y dimensiones. Debemos elegir uno que sea capaz de cubrir nuestras necesidades de agua caliente, según el número de miembros de la familia, de las instalaciones sanitarias de la vivienda y de los hábitos individuales.

Nosotros en el paso a paso de cómo instalar un termo eléctrico, hemos optado por colocar uno forma cilíndrica en posición vertical, que tiene una capacidad de 80 litros de agua, suficiente para responder a la demanda de dos personas.

Cómo funciona un termo eléctrico

El funcionamiento de un termo eléctrico es muy sencillo: el agua fría de la red general entra por la parte inferior del termo, por una entrada habilitada para ello, y se calienta en su interior por medio de una resistencia eléctrica que funciona en horario nocturno.
