Instalación y ampliación oculta de radiadores

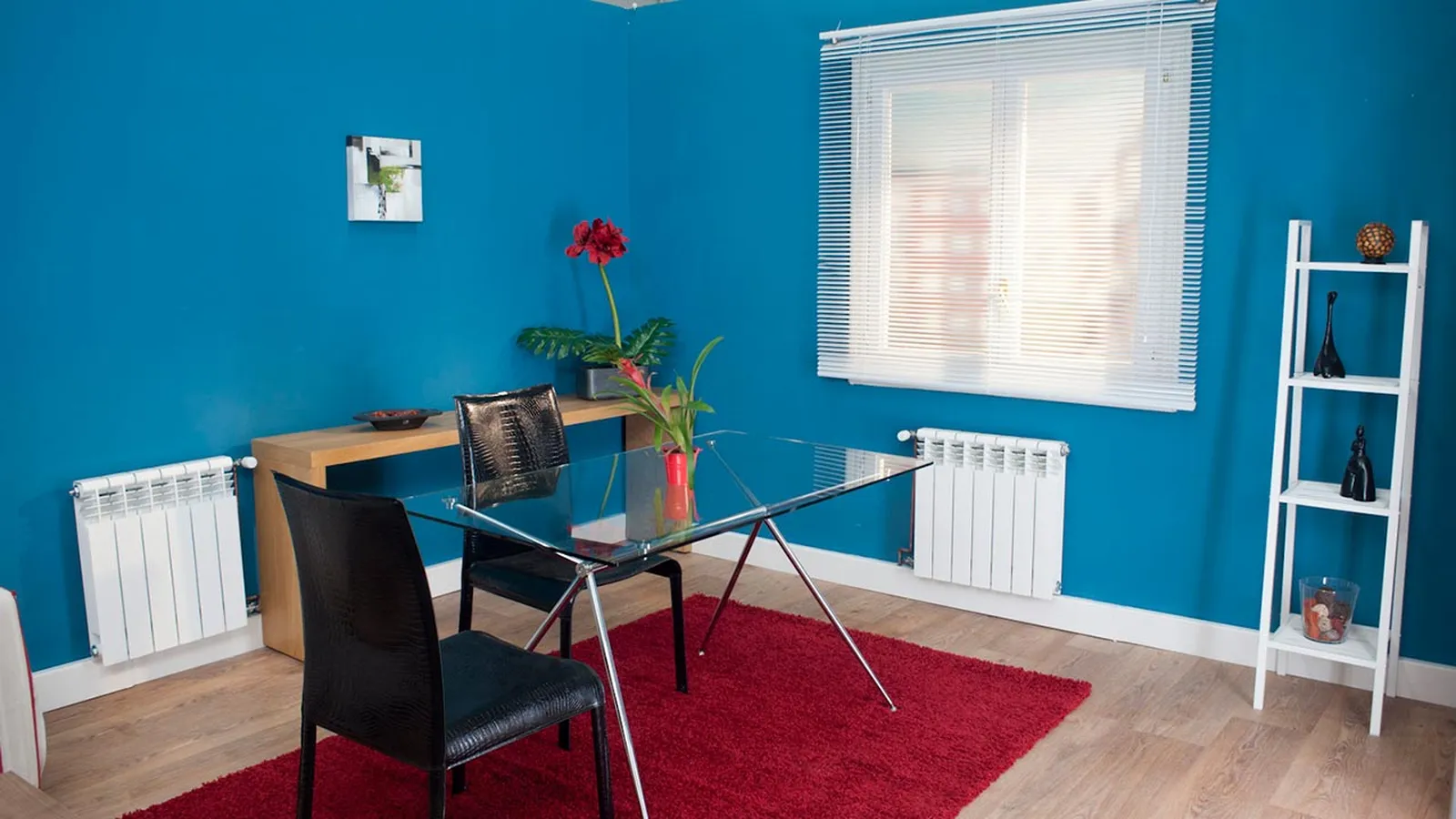

Hemos decidido ampliar el número de radiadores de esta habitación para tener más calorcito cara al año que viene. Por ello os mostramos cómo instalar y ampliar una instalación oculta de radiadores.

Para realizar la instalación y ampliación de radiadores de agua, tendremos que prolongar la instalación de fontanería. Además, ocultaremos la nueva tubería aprovechando el zócalo que ya tenemos. Un trabajo fácil y económico.

Para poder realizar esta instalación la calefacción tendrá que ser individual, no colectiva; y, la caldera deberá tener suficiente potencia como para poder enviar agua caliente al nuevo radiador. Con las nociones que os vamos a dar, paso a paso, a continuación, podréis instalar un radiador en cualquier punto de la casa.

Herramientas

• Cortatubos
• Soldador a gas
• Taladro
• Broca de widia de Ø 6 mm
• Broca de widia de Ø 8 mm
• Llave inglesa
• Martillo
• Destornillador
• Sierra de calar
• Hoja para madera
• Paletina
• Pistola para silicona
• Lija de mano

Materiales

• Radiador de aluminio
• Soportes para radiador
• Tirafondos de 5 X 50 mm y arandelas
• Tubo de cobre de Ø 12 mm
• Codos de cobre
• Piezas en T de cobre
• Piezas de unión de cobre
• Juntas tóricas
• Decapante para cobre
• Estaño plata
• Imprimación selladora
• Pintura plástica
• Purgador
• Tapón con junta de estanqueidad
• Detentor
• Llave termostática
• Abrazaderas dobles para tubo de cobre de ?
• 12 mm
• Tacos de plástico de Ø 6 mm
• Tacos de plástico de Ø 8 mm
• Listón de pino de 20 X 20 mm
• Clavos de cabeza perdida
• Cola de carpintero
• Adhesivo de montaje

Paso a paso para instalar y ampliar de una manera oculta un radiador

Paso 1

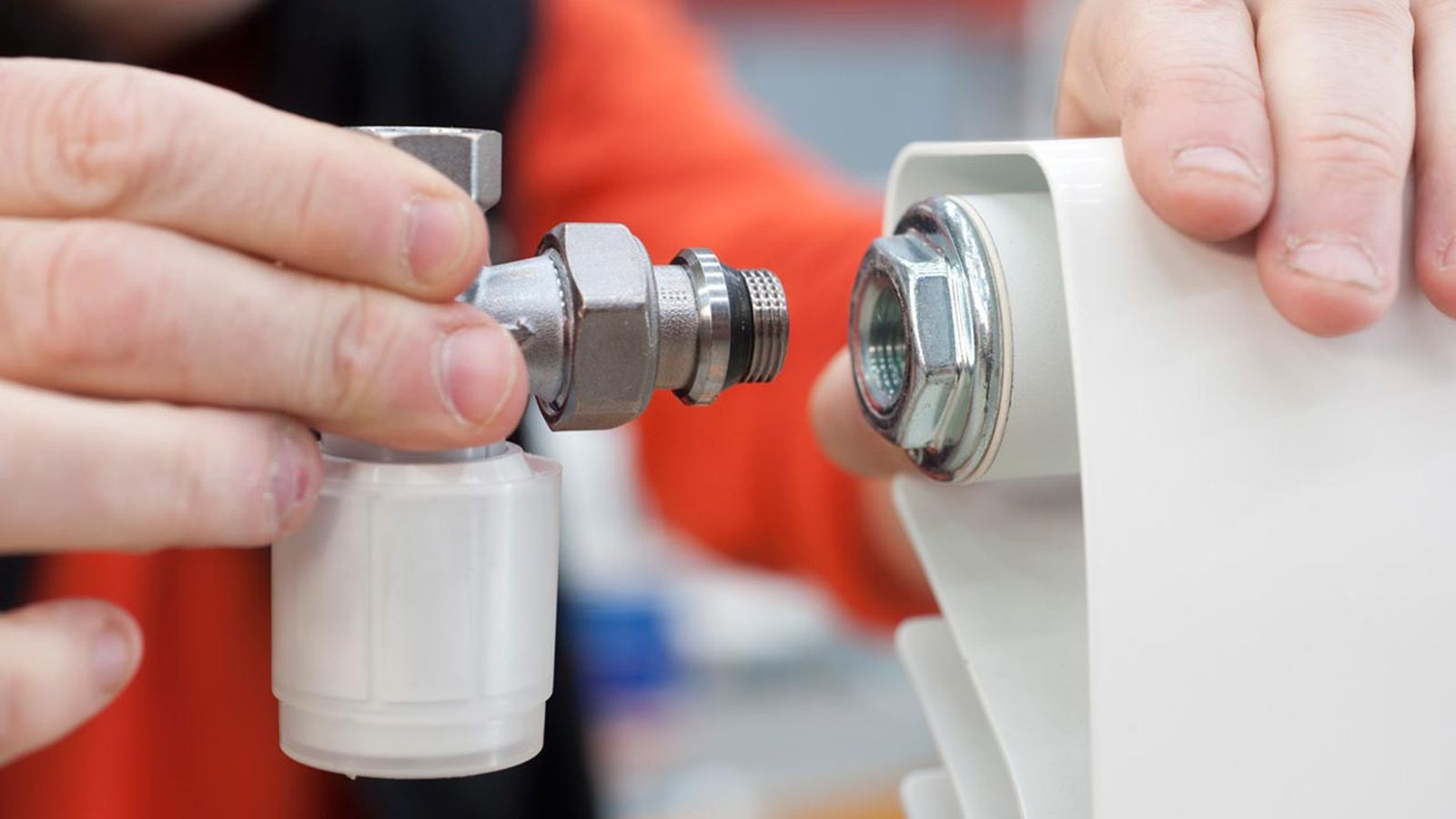

En primer lugar, vamos a montar el nuevo radiador. En la parte inferior ponemos un tapón con su correspondiente junta de goma y en la parte superior colocamos un purgador de aire. En el otro lado del radiador, enroscamos dos llaves, siendo la superior termostática, con la ayuda de una llave inglesa.

Paso 2

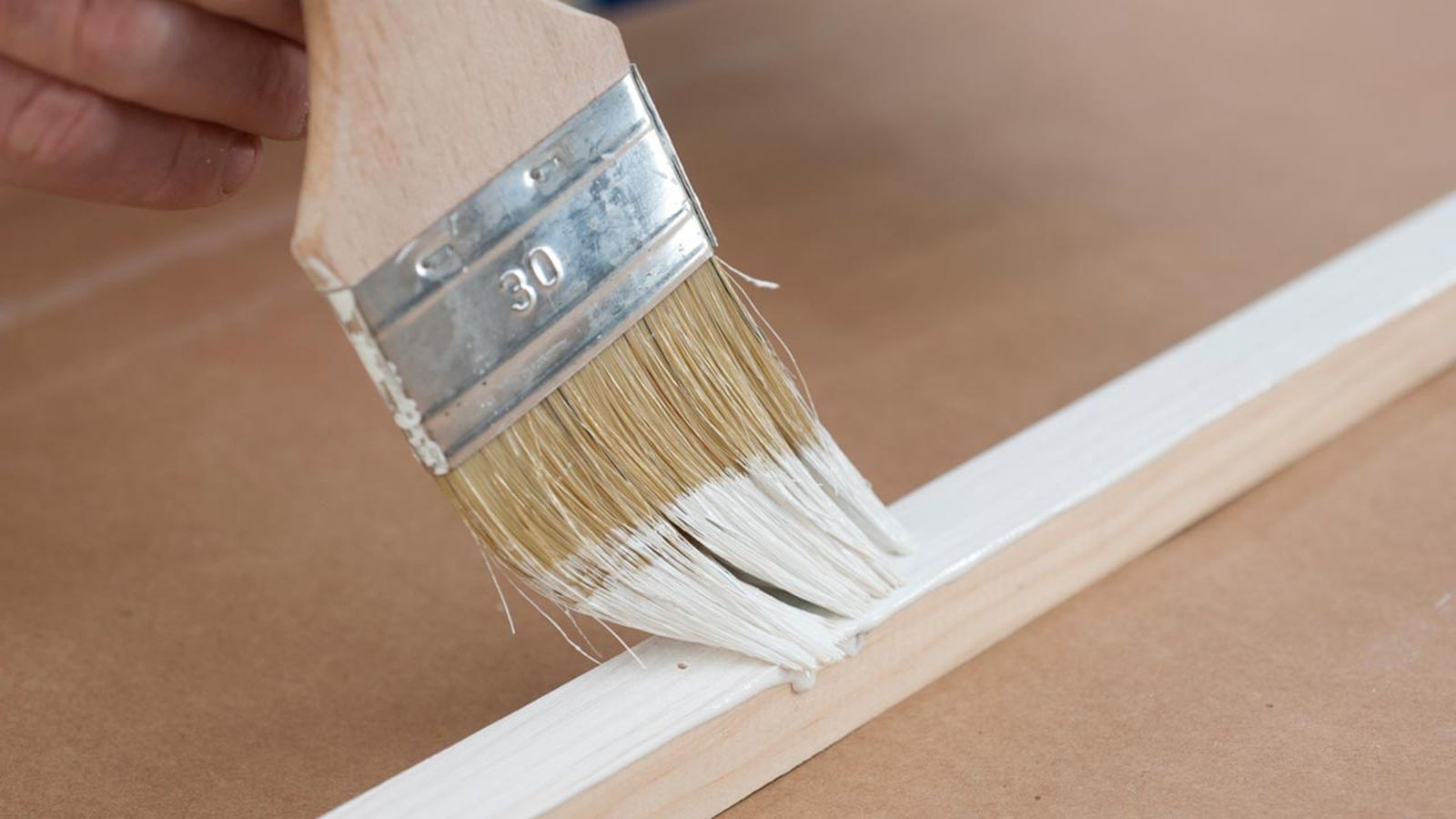

Para ocultar la tubería vamos a utilizar nuestro zócalo; pero, para ello, primero tenemos que engrosarlo con unos listones de madera. Antes de fijar las piezas de pino en el rodapié, pintaremos de blanco una de las caras de los listones que irán en los bordes. Si vuestro zócalo no tiene color o simplemente está barnizado, es conveniente que apliquéis el mismo barniz en los listones, con el fin de conseguir un acabado uniforme.

Paso 3

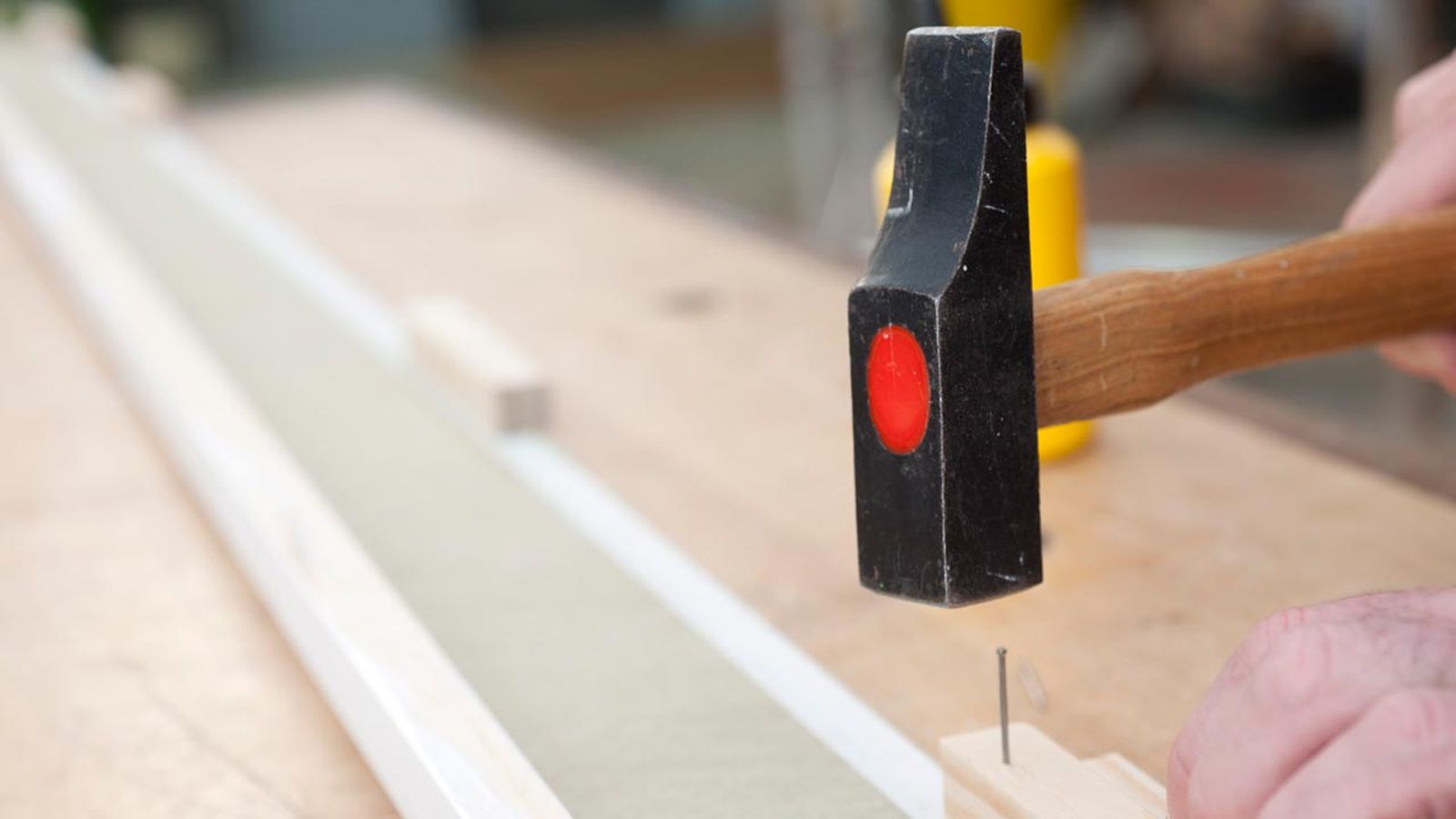

Cuando el producto se haya secado, damos cola de carpintero en los listones y los pegamos en la parte posterior del zócalo. A continuación, reforzamos la sujeción con unos clavos de cabeza perdida. Del mismo modo fijamos unos tacos.

Paso 4

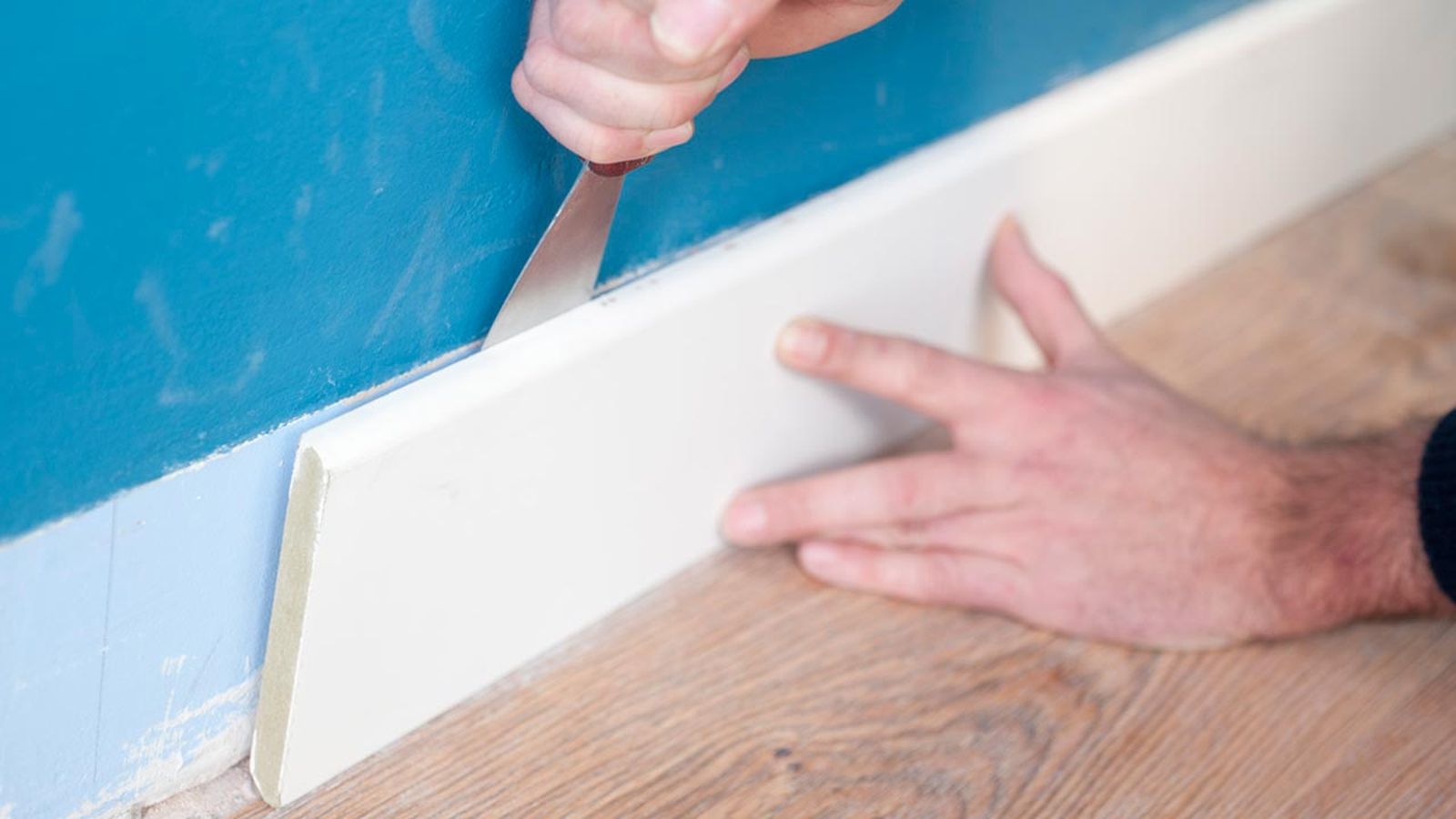

Sacamos todos los muebles de la habitación y después, retiramos el zócalo, empleando una espátula o cualquier otra herramienta que nos permita hacer palanca.

Paso 5

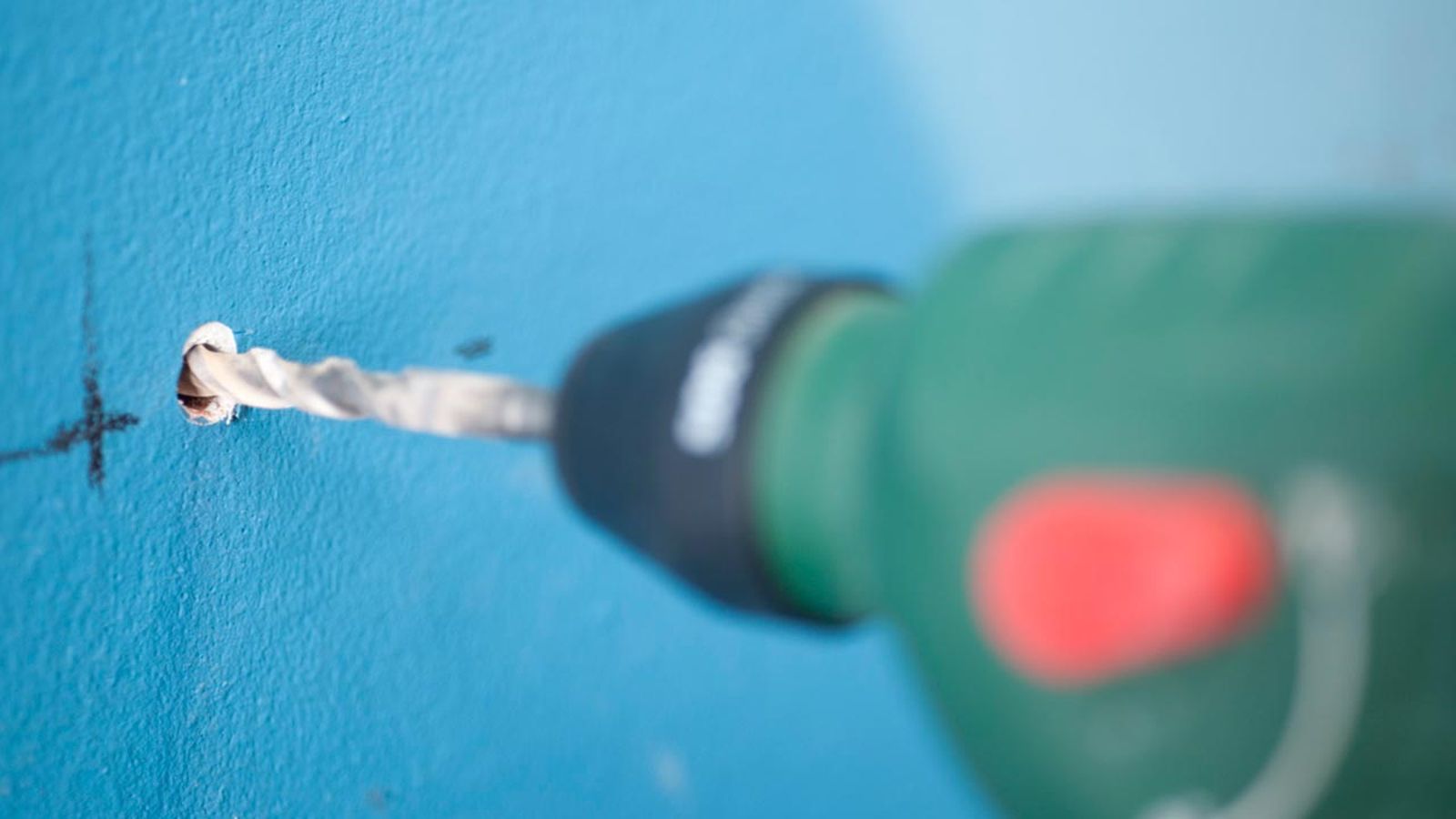

Es el turno de los soportes para el nuevo radiador. Marcamos los puntos de fijación en la pared y con el taladro provisto de una broca de widia del mismo diámetro que los tirafondos que vamos a usar, hacemos los agujeros.

Paso 6

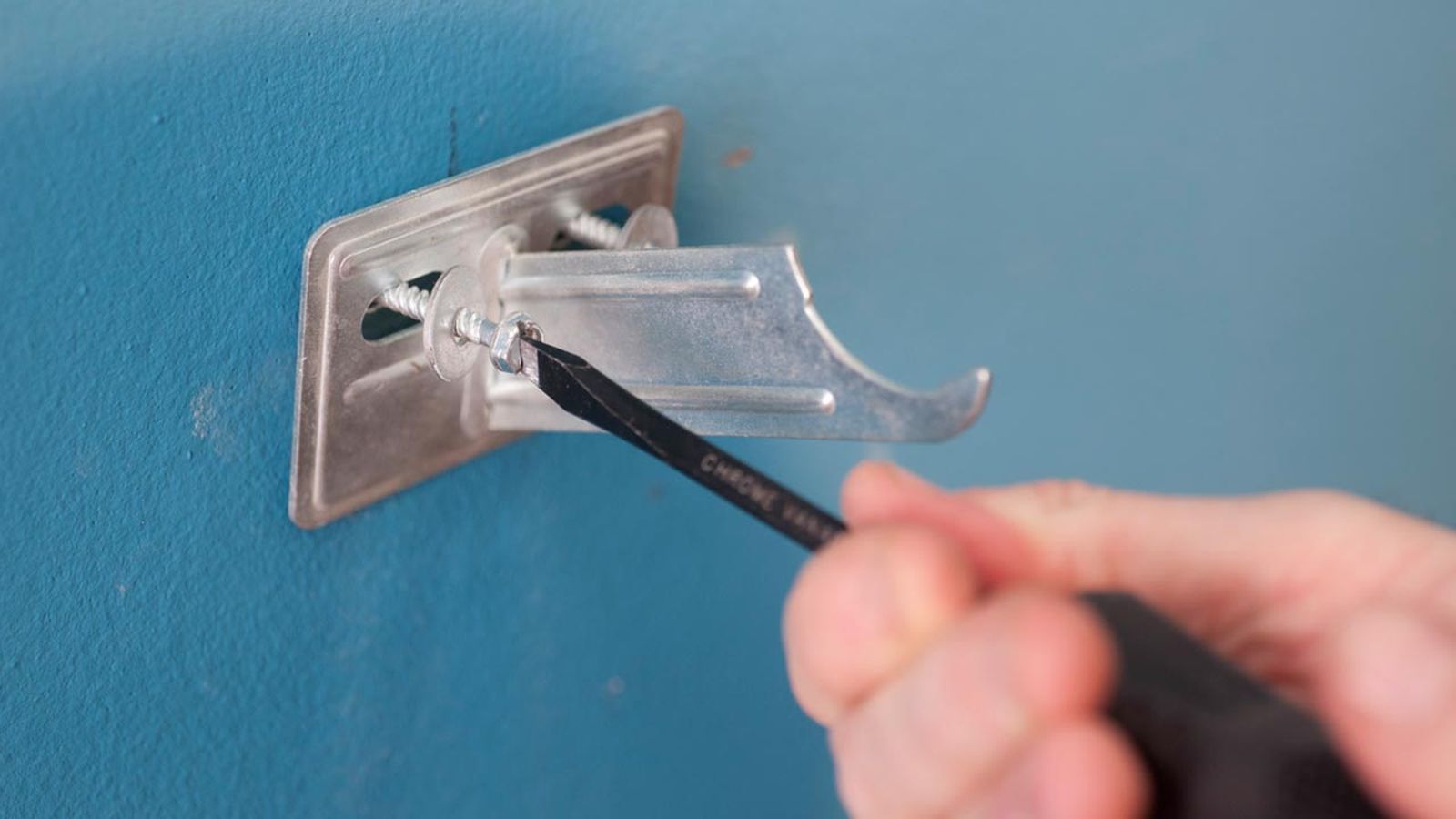

Montamos los soportes y los presentamos en la pared. A continuación, introducimos los tirafondos empleando un pequeño atornillador o un destornillador manual.

Paso 7

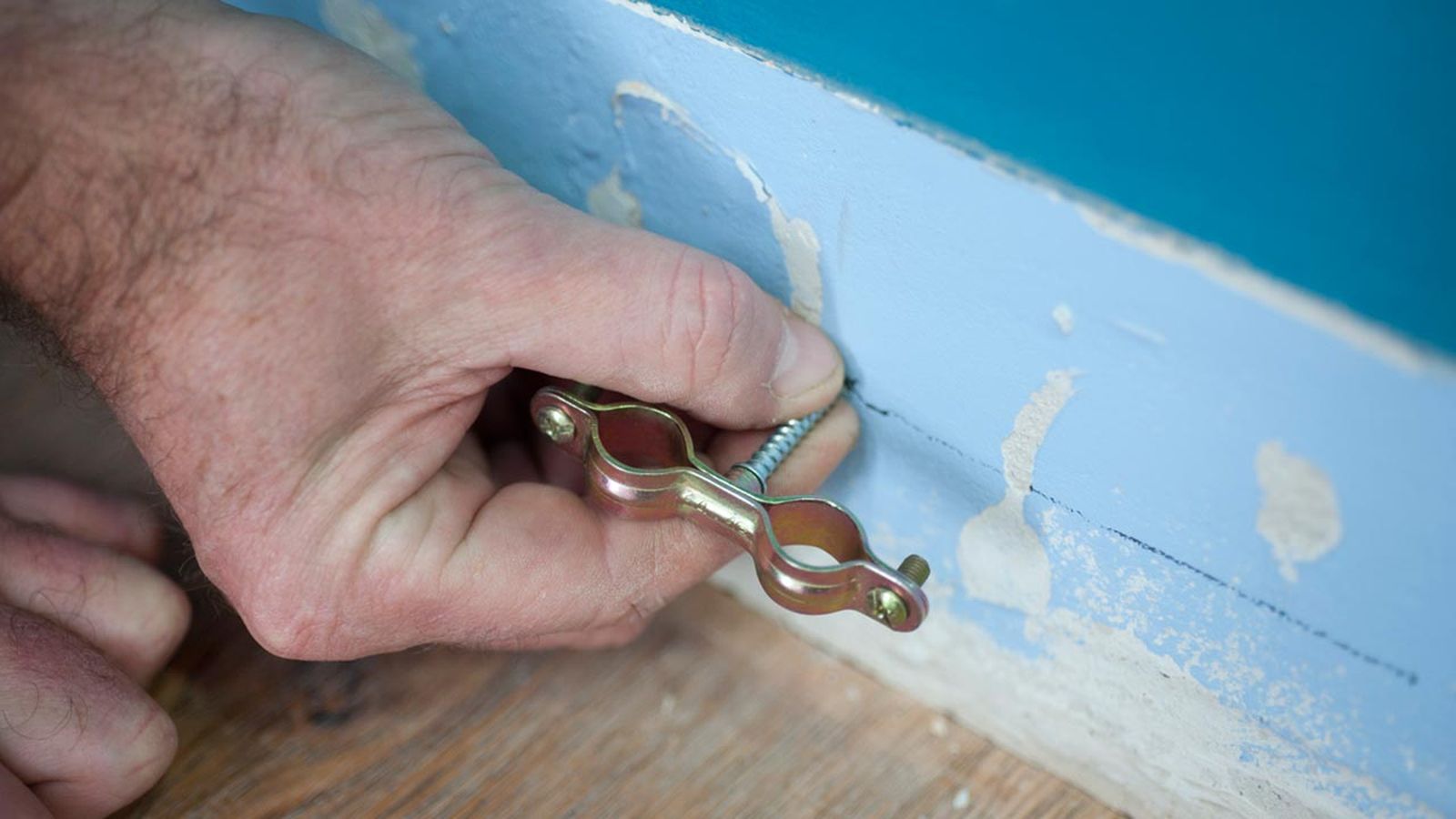

El siguiente paso consiste en marcar en la parte inferior de la pared el recorrido de los tubos y la situación de las abrazaderas dobles que vamos a colocar para amarrar los conductos. Realizamos los orificios de sujeción, insertamos los tacos de nylon y atornillamos las abrazaderas a la pared.

Paso 8

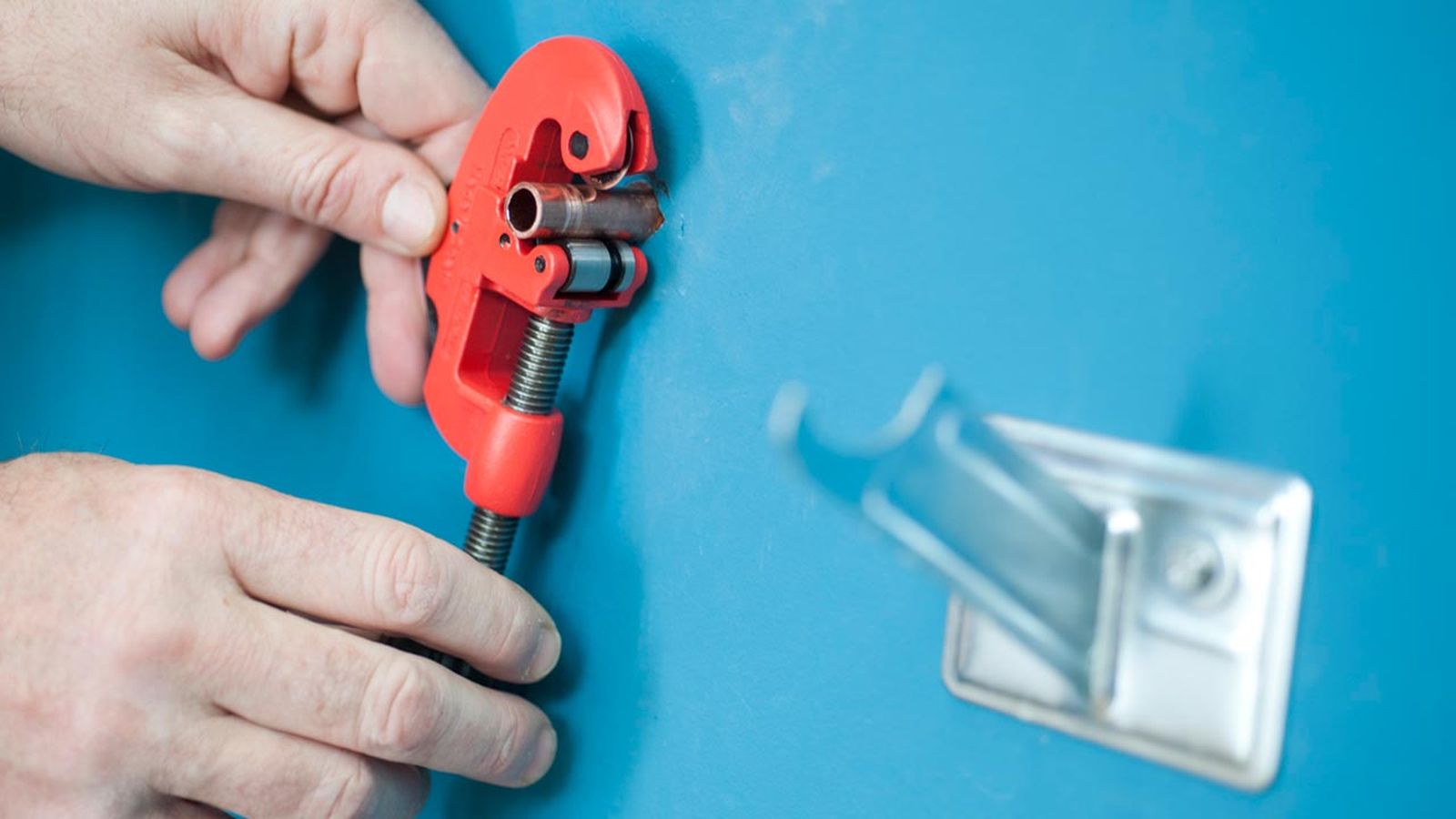

Después de vaciar el circuito, retiramos el radiador y cortamos los tubos que salen de la pared, empleando una herramienta de fontanería muy útil: el cortatubos. Es importante colocar el utensilio en posición vertical, para lograr unos cortes limpios que luego permitan realizar fácilmente la soldadura.

Paso 9

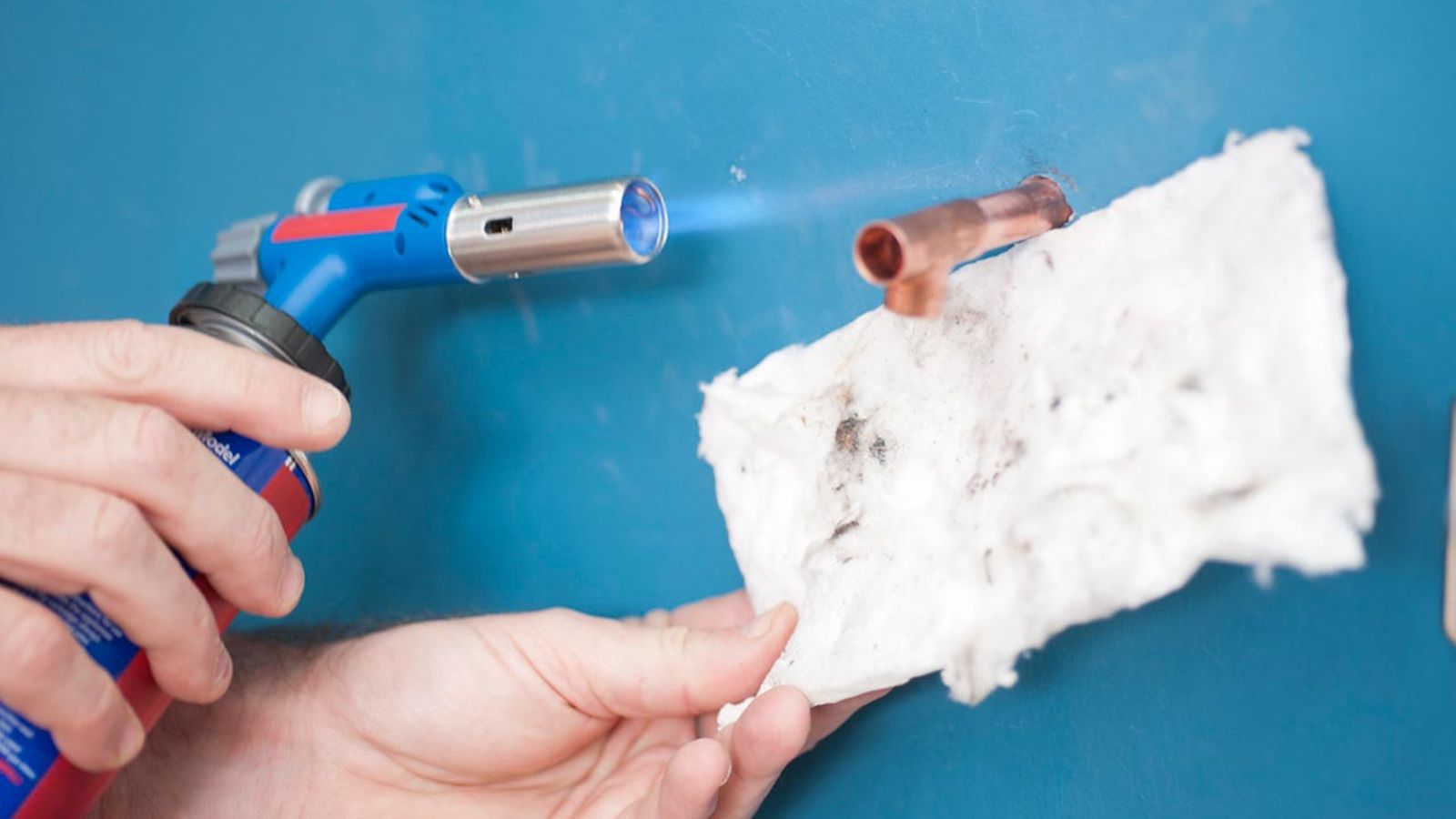

Retiramos las rebabas, lijamos y aplicamos un decapante que limpiará la superficie y mejorará la adherencia de la soldadura. Una vez que hayamos insertado la T, ponemos un trozo de manta térmica detrás de los tubos para evitar quemar la pared y damos calor.

Paso 10

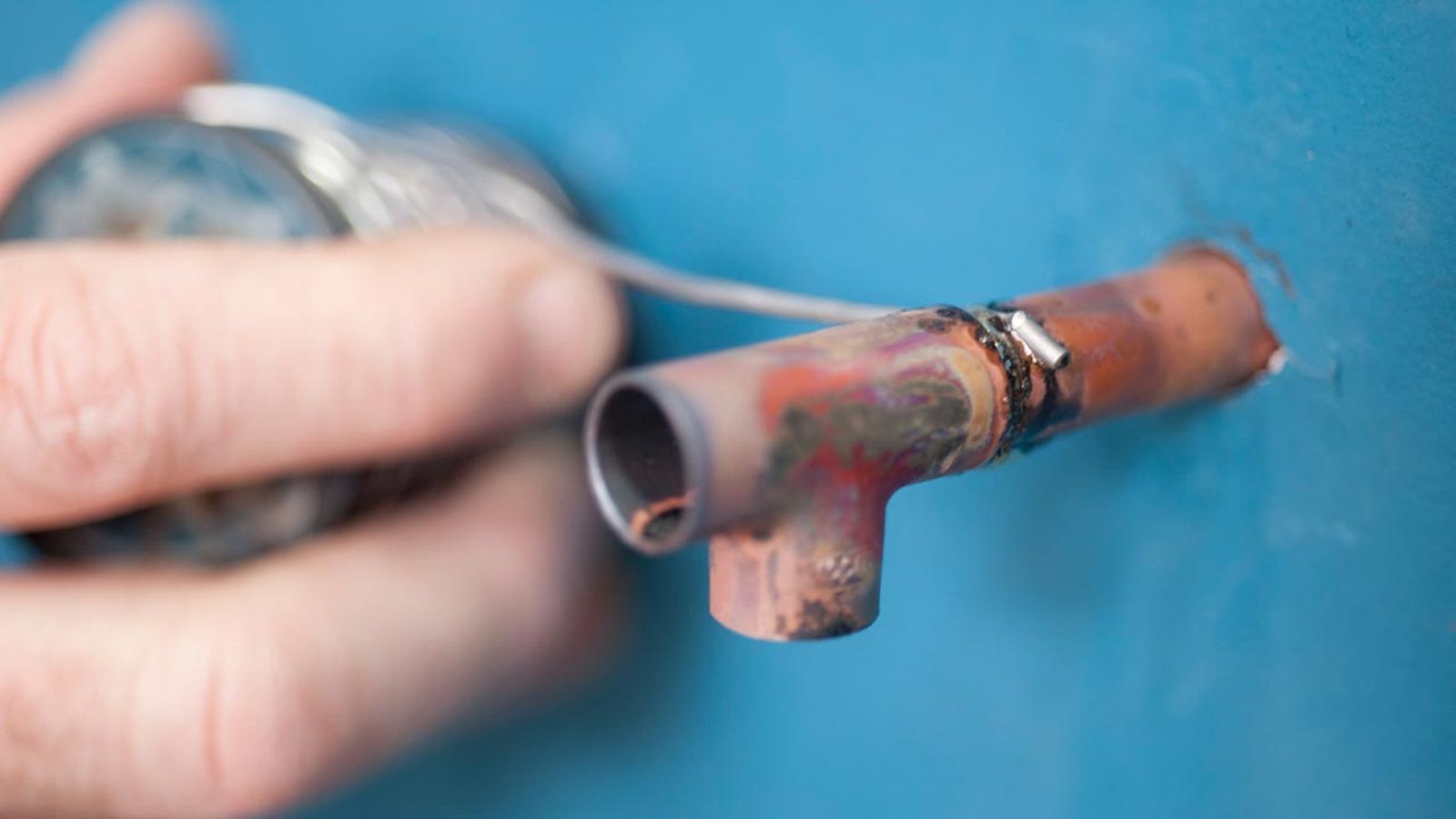

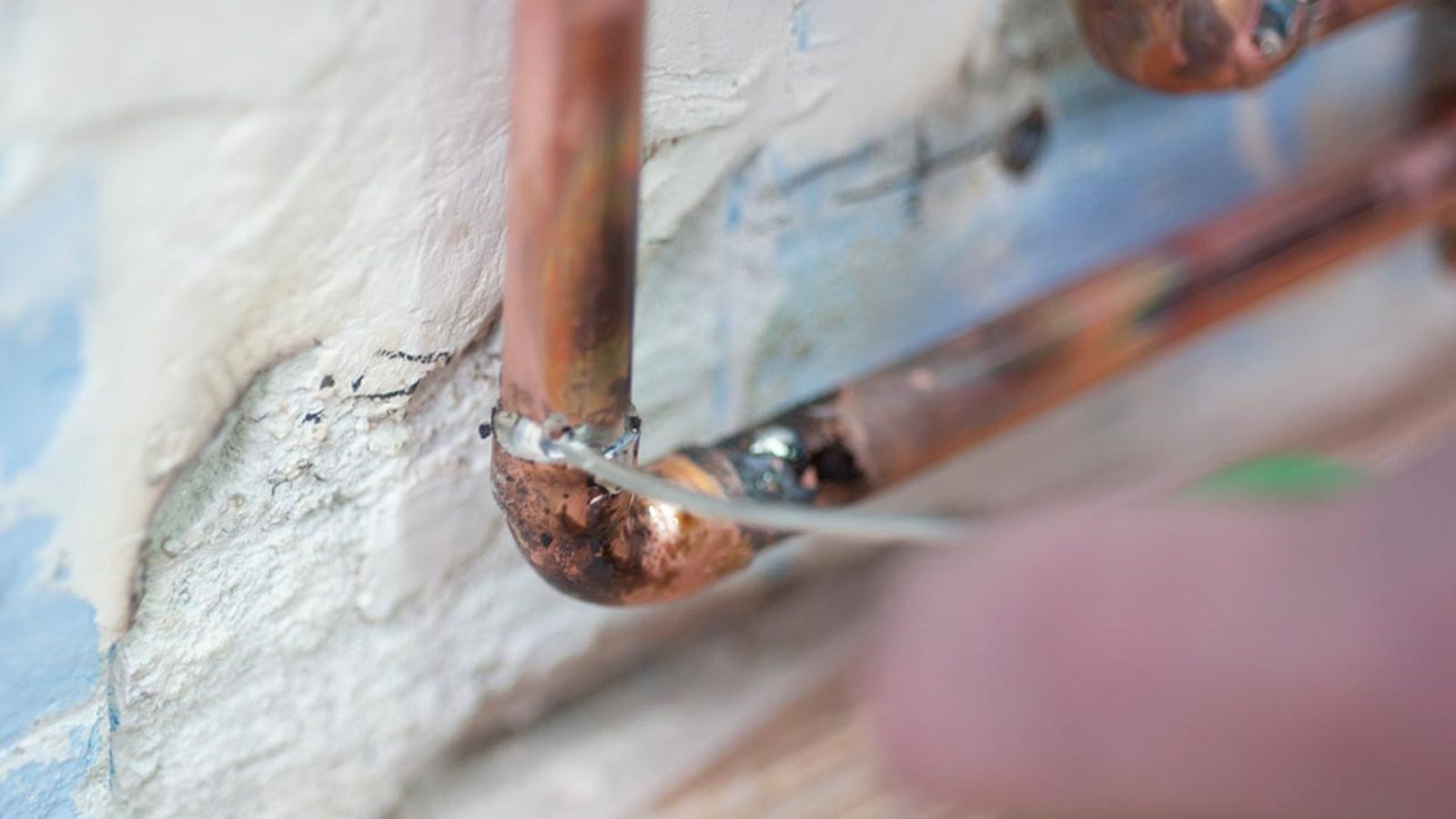

Acto seguido, aplicamos hilo de estaño plata en la zona de unión y las dos piezas se soldarán por capilaridad.

Paso 11

Siguiendo el mismo procedimiento colocaremos toda la tubería necesaria hasta llegar al punto en el que instalaremos nuestro nuevo radiador. Para unir los tubos, utilizaremos distintas piezas de unión y emplearemos la soldadura.

Paso 12

Cuando hayamos instalado todos los conductos, colocamos unas juntas tóricas y ponemos el nuevo radiador en su posición, colgado de las fijaciones. Después, unimos los dos radiadores.

Paso 13

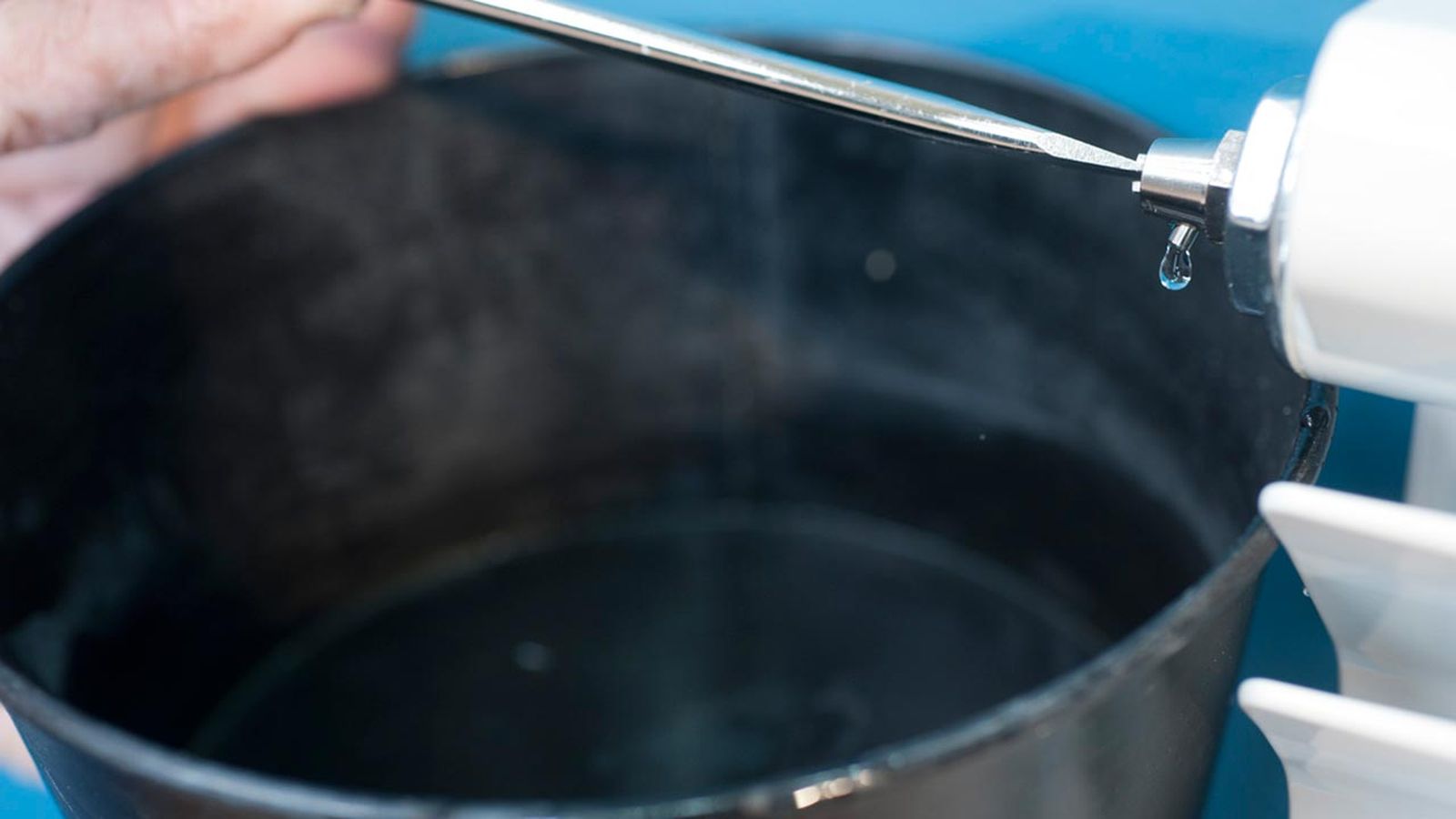

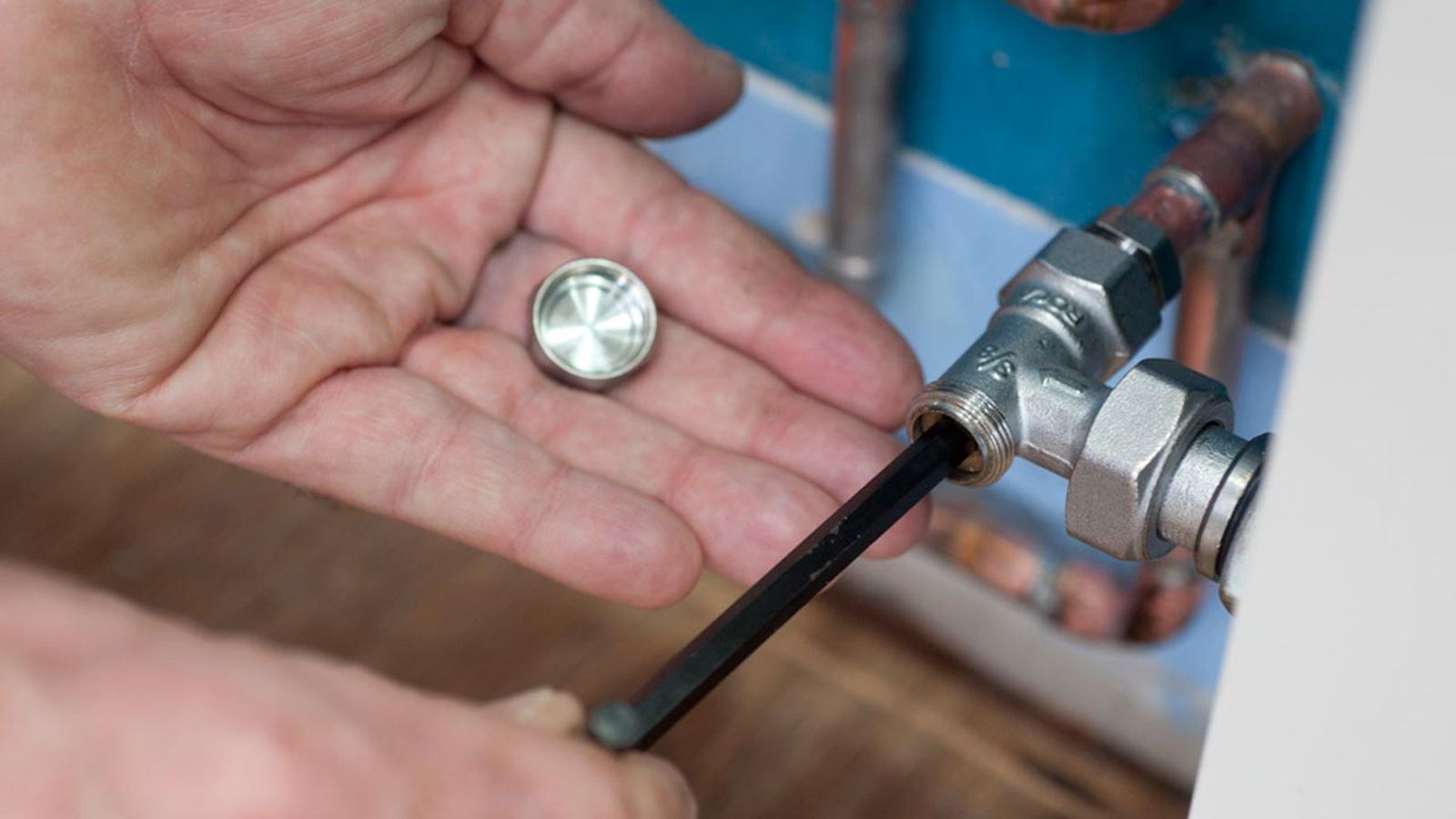

Ya podemos ir a la caldera y abrir la llave de paso del agua. Abrimos también las dos llaves de paso de los radiadores para que se llene todo el circuito y purgamos los radiadores. Para realizar esta última tarea, necesitaremos un recipiente y un destornillador plano.

Paso 14

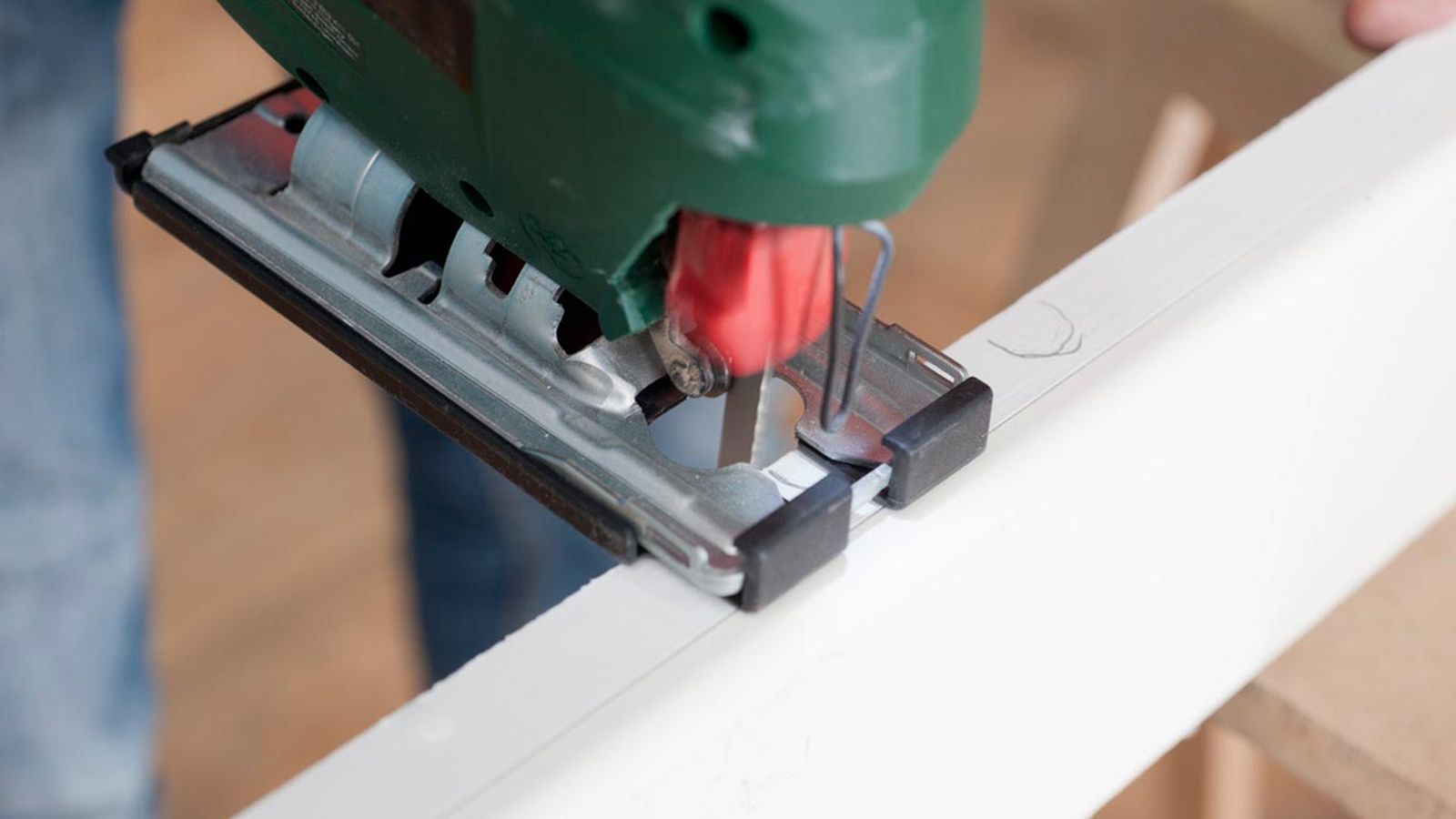

Ahora, cortamos los listones de apoyo del zócalo a medida y hacemos unos rebajes para librar los tubos. Para llevar a cabo este trabajo, utilizaremos la sierra de calar y una hoja para madera.

Paso 15

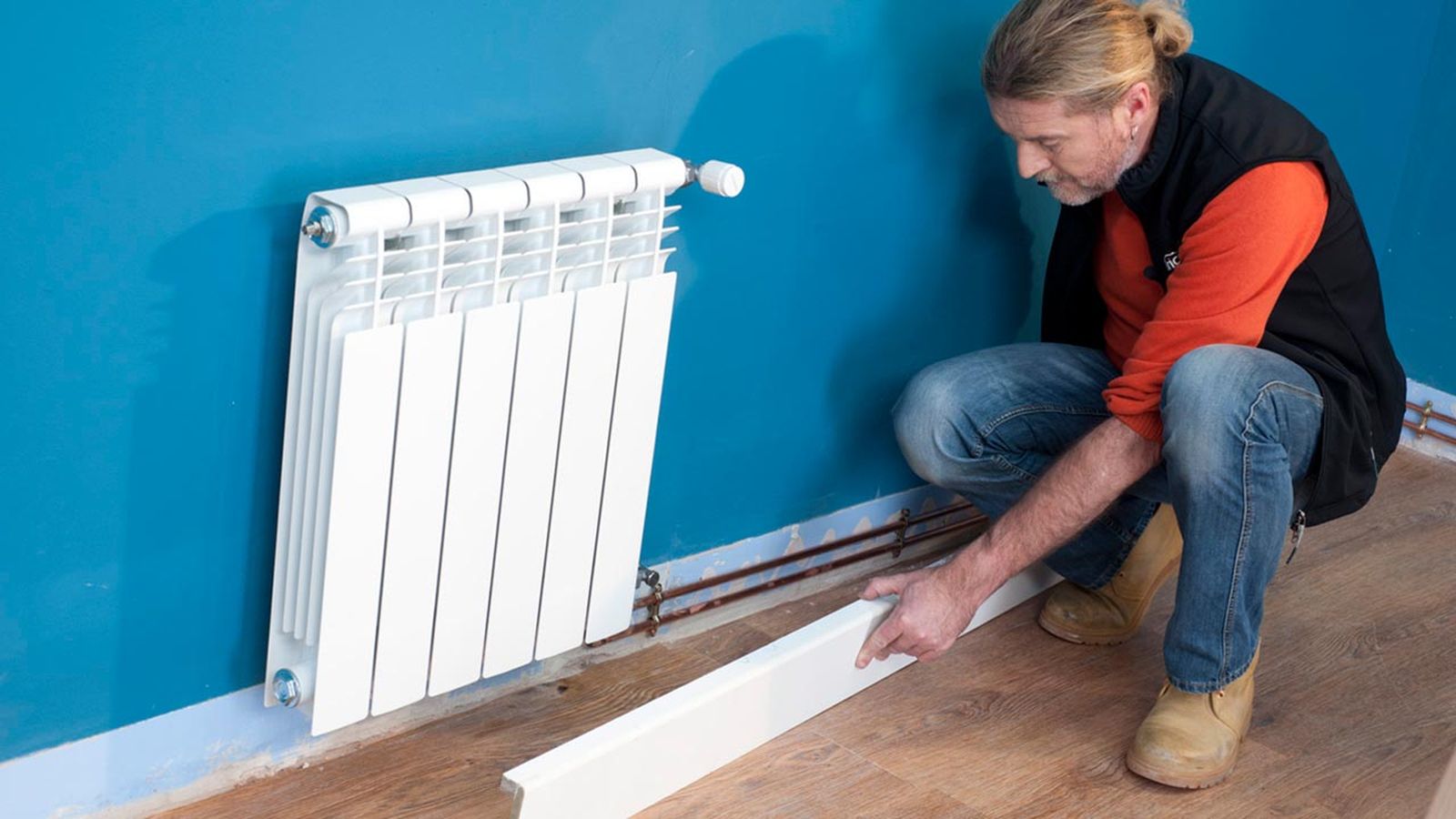

Con el zócalo ya preparado, sólo nos queda dar cola en la parte posterior de las piezas y ponerlas en la pared, tapando los conductos de agua.

Paso 16

Ya habéis visto lo fácil que resulta añadir un nuevo radiador a una instalación de calefacción. A partir de ahora, ya no volveremos a pasar frío en esta habitación. Además, reutilizando nuestro zócalo hemos ocultado los tubos, consiguiendo un resultado excelente.
