Cómo hacer un calentador solar casero

Ya estamos en verano, época en la que disfrutamos mucho más de nuestro jardín. Y, para que el agua de la ducha de exterior sea más agradable, os proponemos la construcción de un calentador solar casero. Unos metros de tubo de plástico negro para riego y una cajita del mismo color serán suficientes para conseguir nuestro objetivo.

Para hacer la estructura del calentador emplearemos una tabla de contrachapado de chopo y una tapa de metacrilato. Las piezas de contrachapado que formarán la caja irán unidas con adhesivo de montaje y tirafondos. Con unos listones de madera, construiremos unas patas para apoyar la placa solar que tendrá que estar inclinada para que incidan los rayos de sol.

Y, lo más importante: necesitaremos tubo de riego negro y esmalte del mismo color para aplicar en la caja y en las patas, ya que este color absorbe el calor del sol calentando el agua.

Paso a paso para hacer un calentador solar

Paso 1

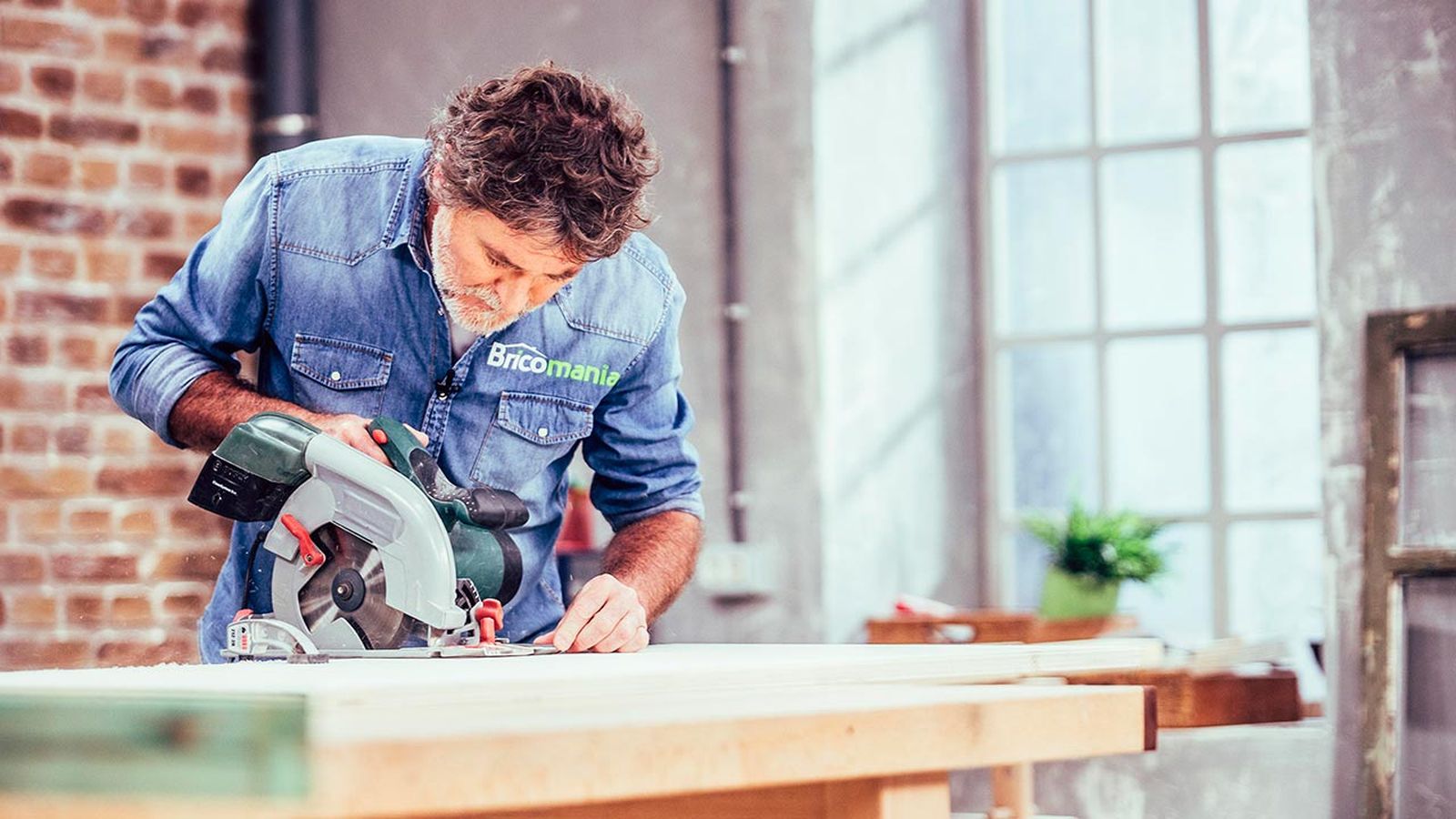

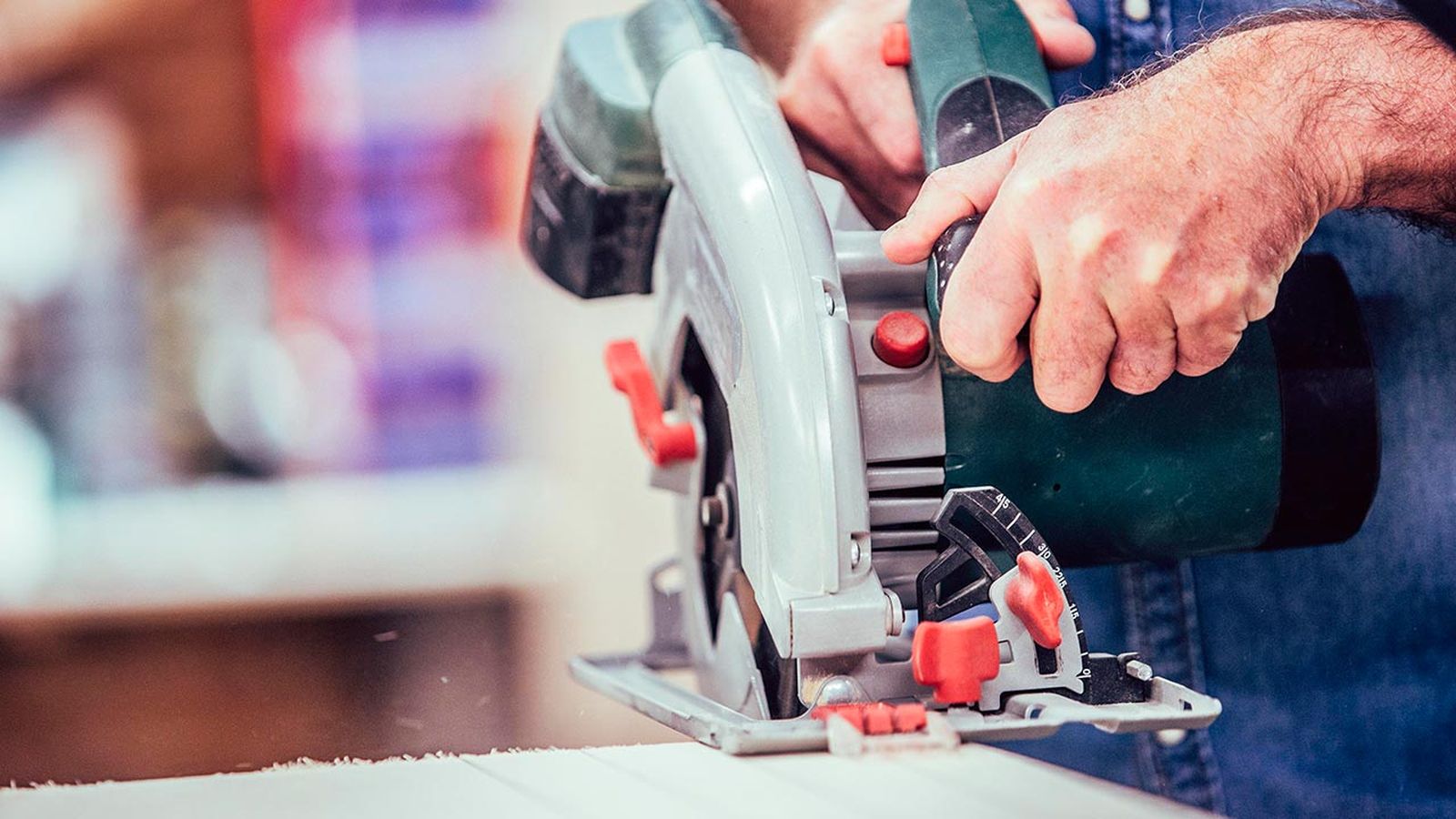

Una vez que hayamos marcado, cortamos las piezas de contrachapado que formarán la caja de nuestro calentador. Para llevar a cabo este trabajo, sujetaremos las piezas a la mesa con unas mordazas y utilizaremos la sierra circular provista de un disco para cortar madera.

Paso 2
Ajustamos la profundidad de corte y cortamos los listones que formarán las patas con las que daremos una inclinación al calentador para poder direccionarlo a los rayos de sol.

Paso 3

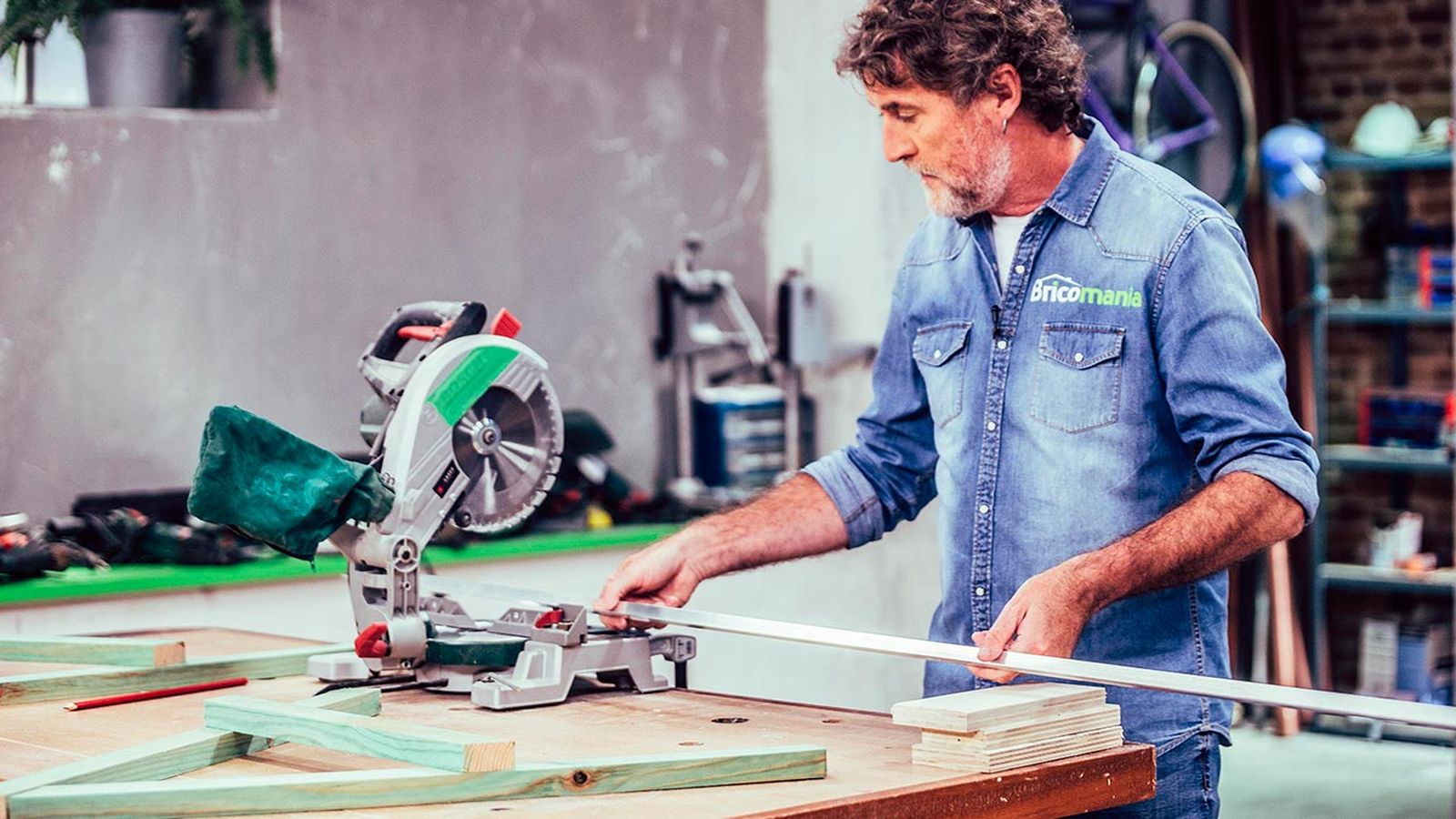

Para amarrar la tapa de metacrilato necesitaremos unos perfiles. Cortamos las cuatro sujeciones a medida, ayudándonos de la ingletadora.

Paso 4

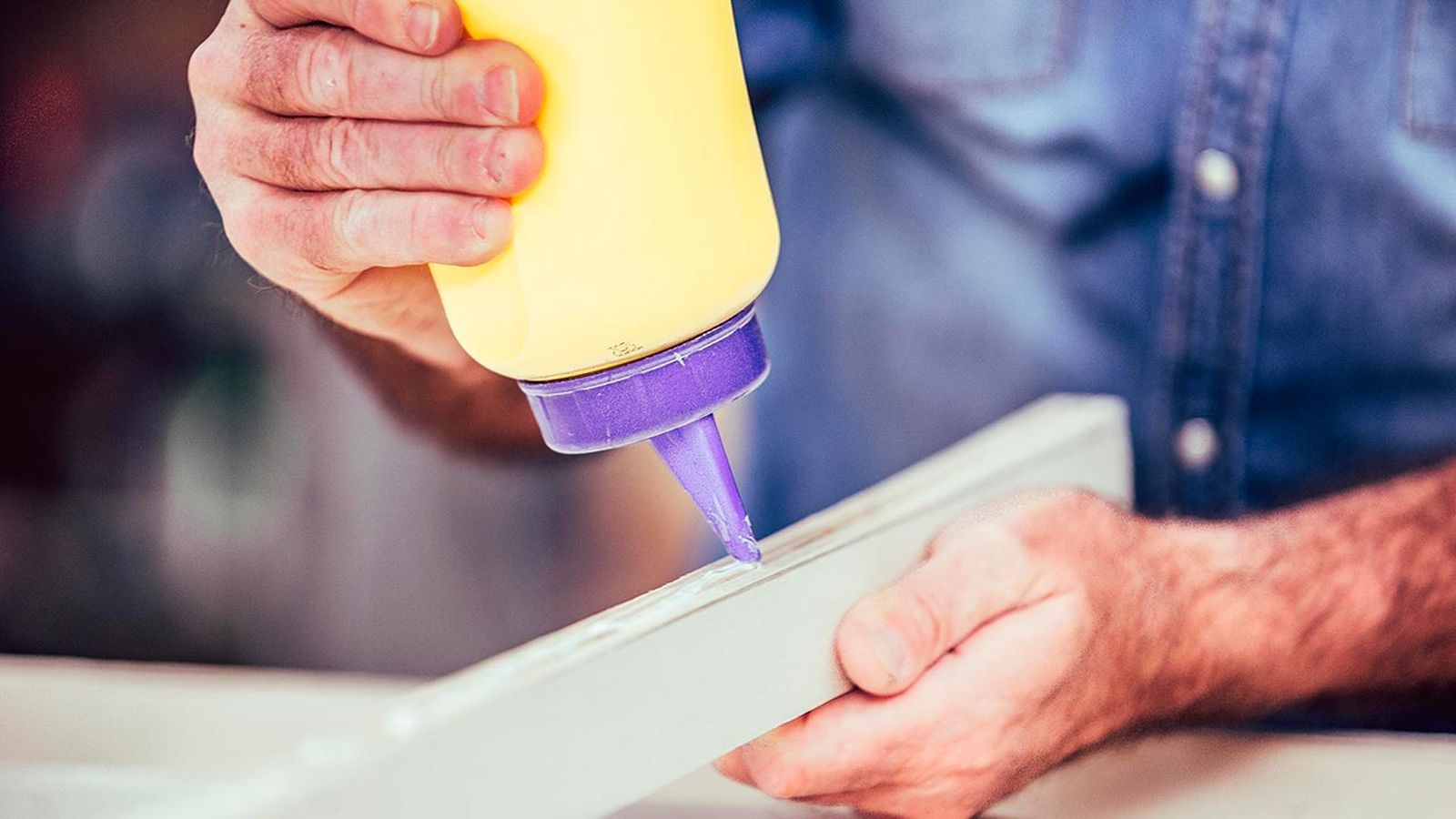

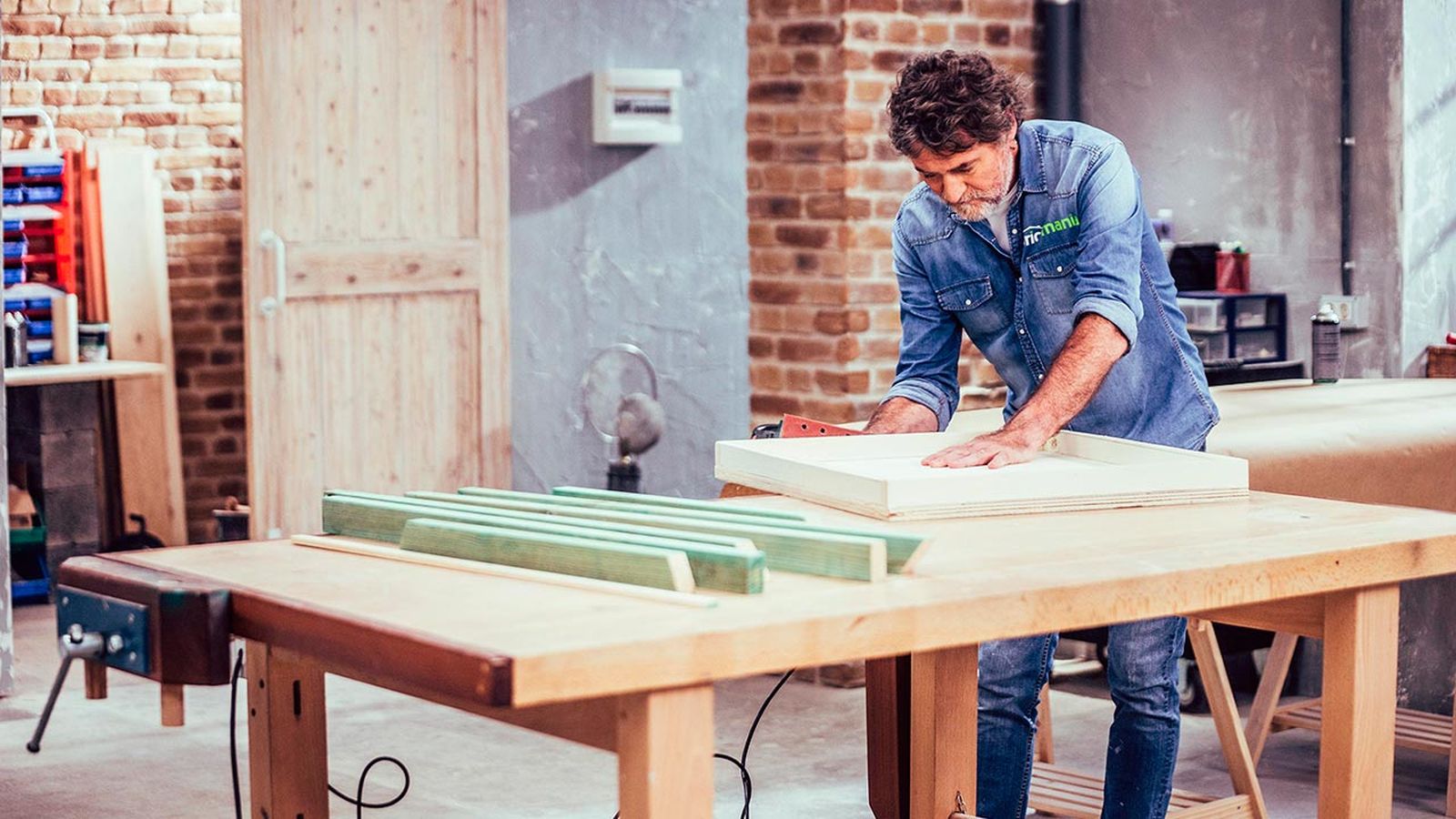

Vamos ahora con el montaje. Aplicamos adhesivo y unimos las paredes a la base, haciendo presión para que se adhieran bien. Luego, amarramos las fijaciones con unas sargentas y reforzamos las uniones con unos tirafondos. Es importante usar la punta de atornillar adecuada, para no desdibujar la cabeza de los tirafondos.

Paso 5

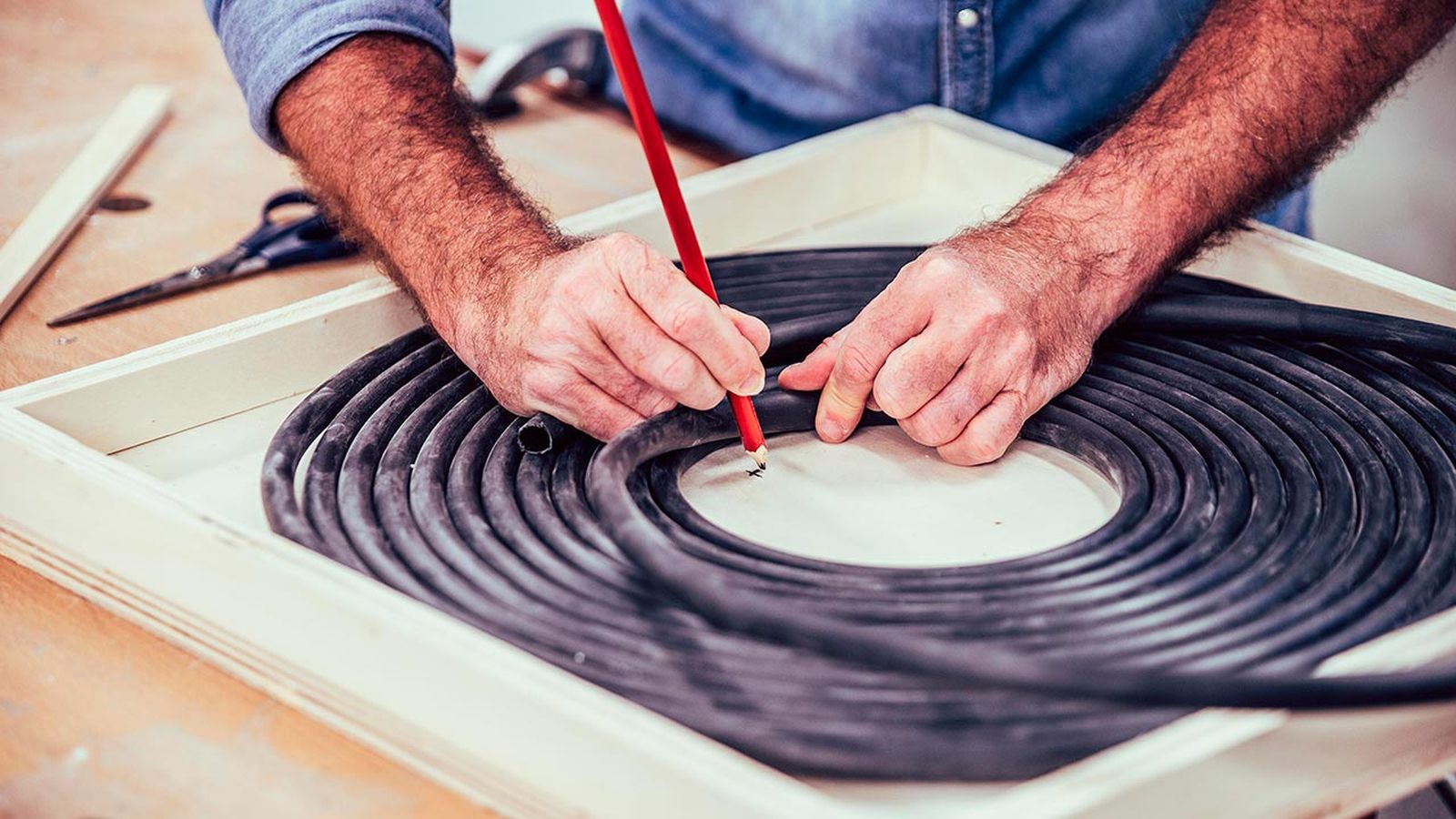

El siguiente paso consiste en presentar la manguera en espiral dentro de la caja para calcular los puntos a taladrar.

Paso 6

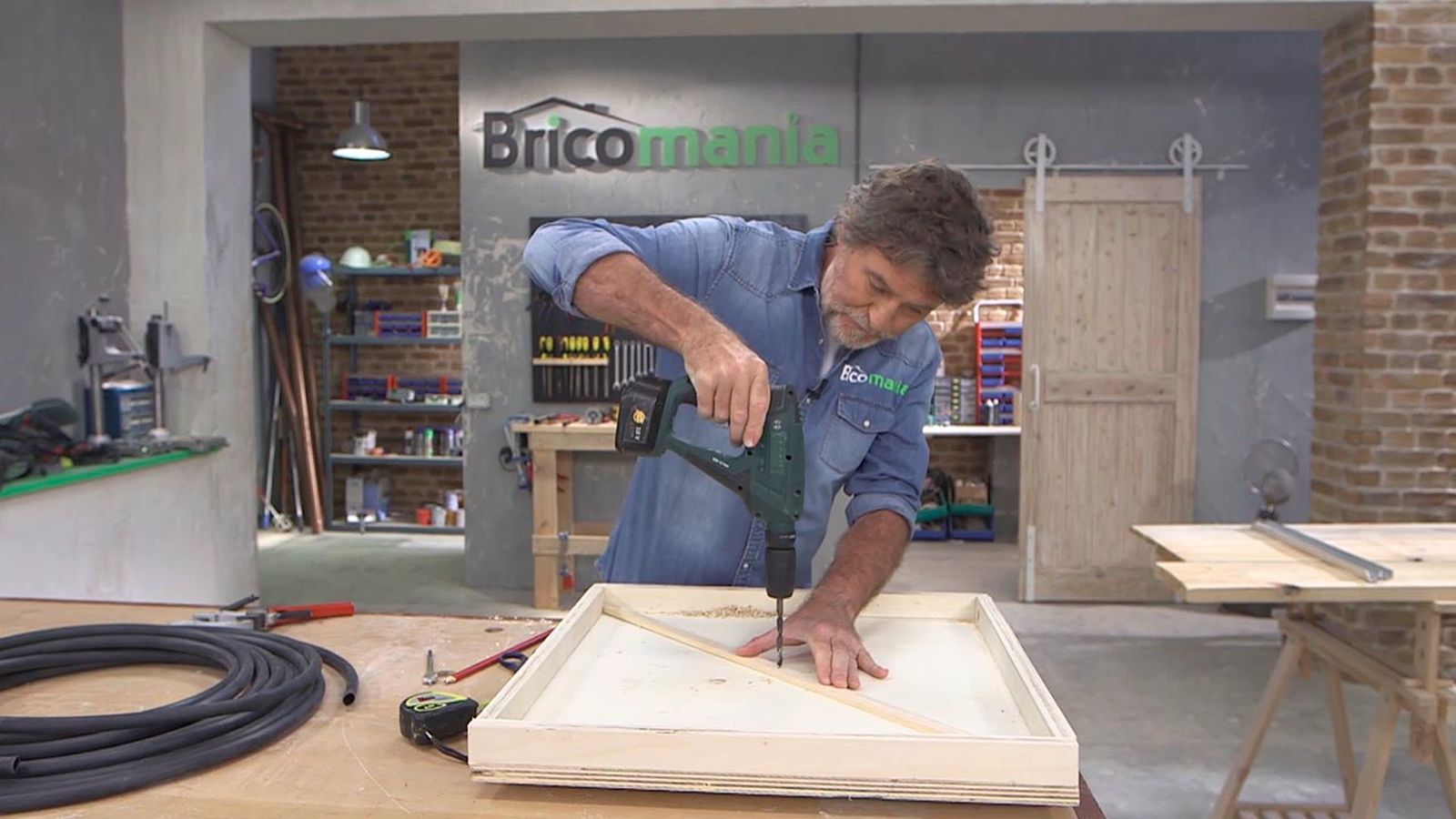

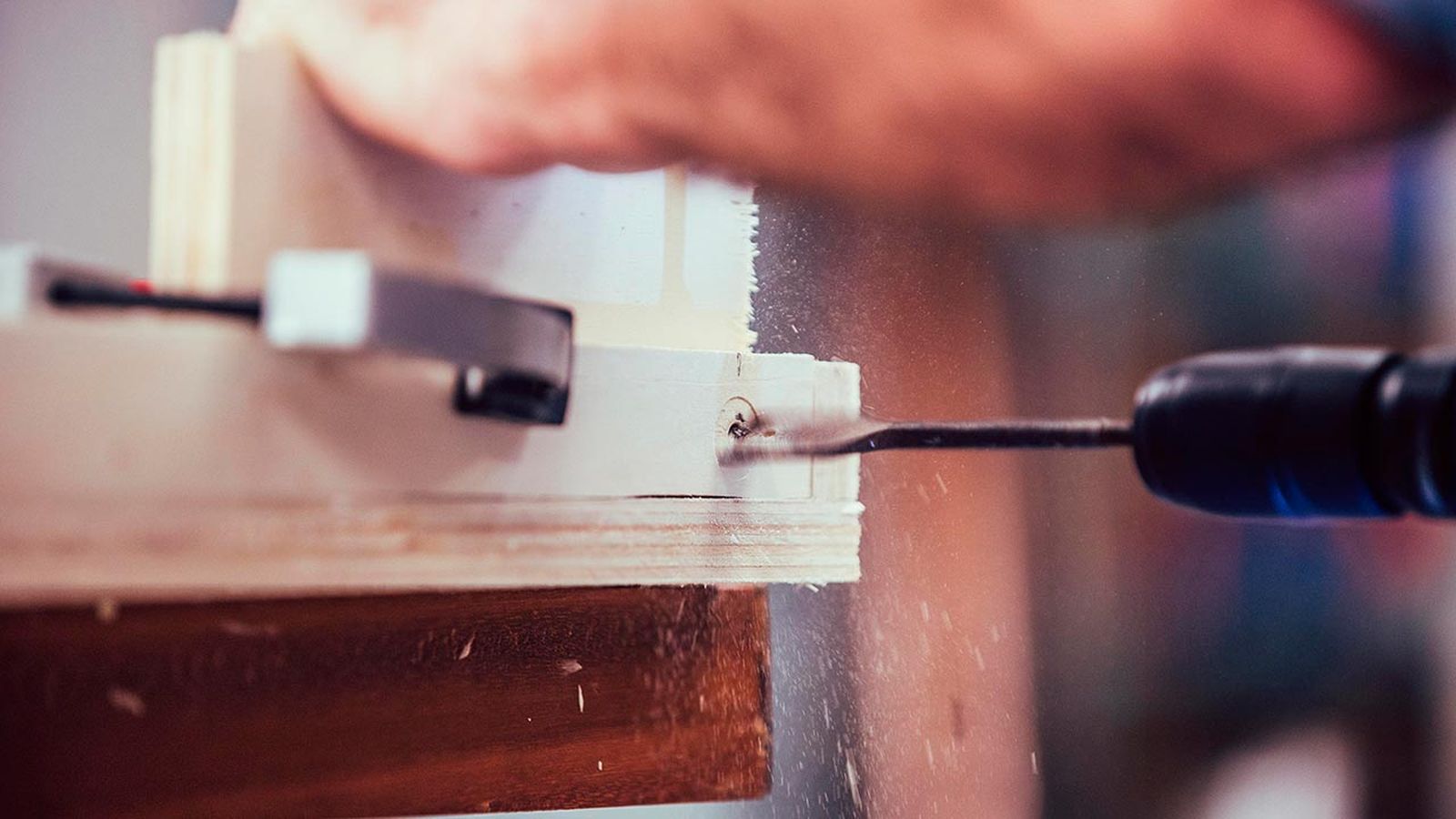

Después de señalar esos puntos, retiramos el tubo de riego y hacemos los agujeros de salida y entrada de agua, utilizando el taladro y una broca-pala de Ø 16 mm.

Paso 7
Sustituimos la broca-pala por otra para madera del diámetro adecuado, según el tirafondo que vayamos a usar, y perforamos los agujeros de fijación del listón.

Paso 8
A continuación, repasamos todas las piezas con la lijadora orbital y una hoja de lija de grano medio hasta dejar la superficie totalmente lisa y sin aristas. Retiramos el polvo producido al lijar.

Paso 9

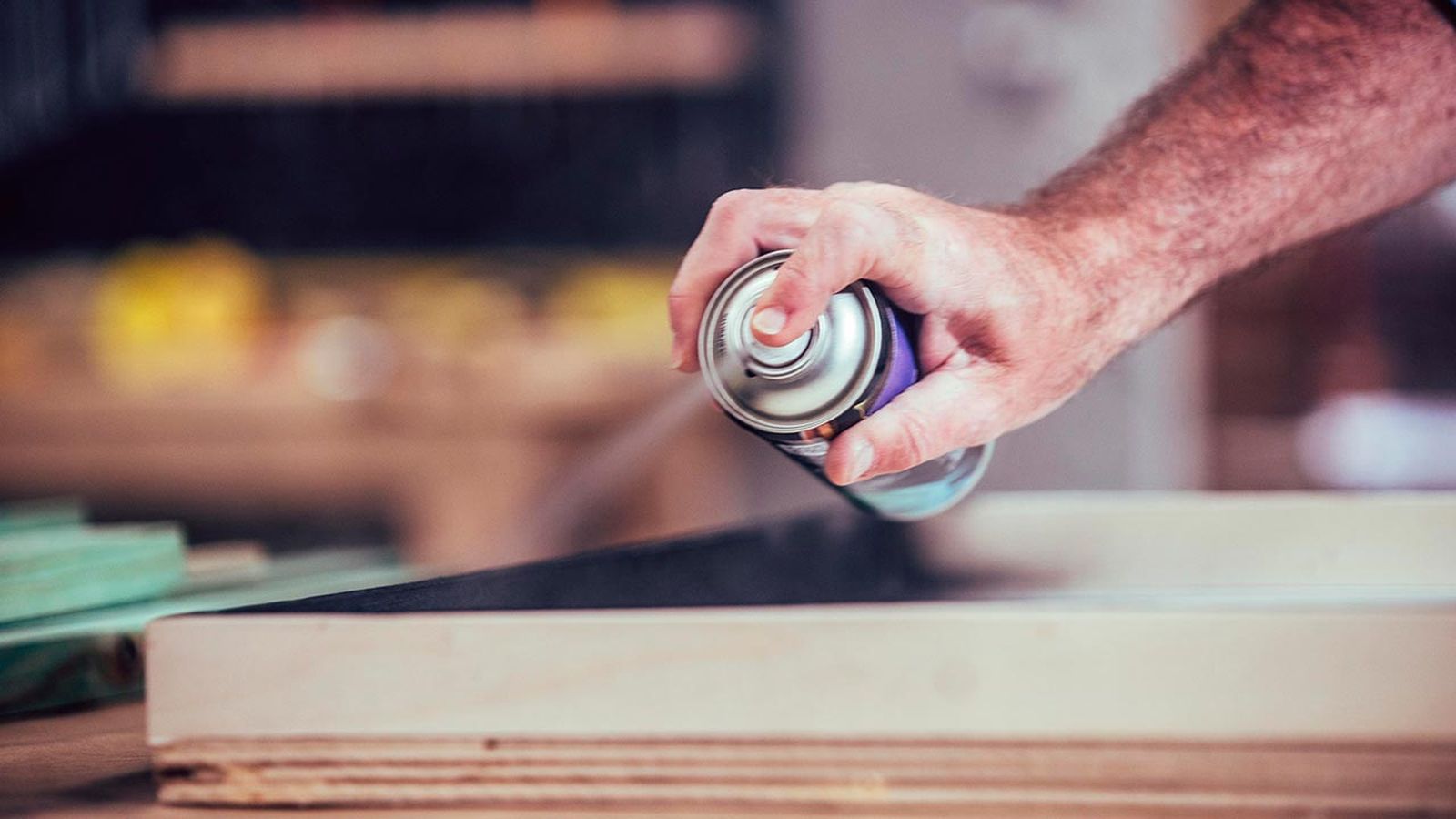

Después de proteger la mesa con un plástico o papel, pintamos de negro la caja y los listones de las patas con un esmalte en aerosol. Aplicaremos finas capas uniformes por toda la superficie, desde una distancia de unos 20-25 centímetros. Este trabajo es conveniente realizarlo en una zona ventilada.

Paso 10

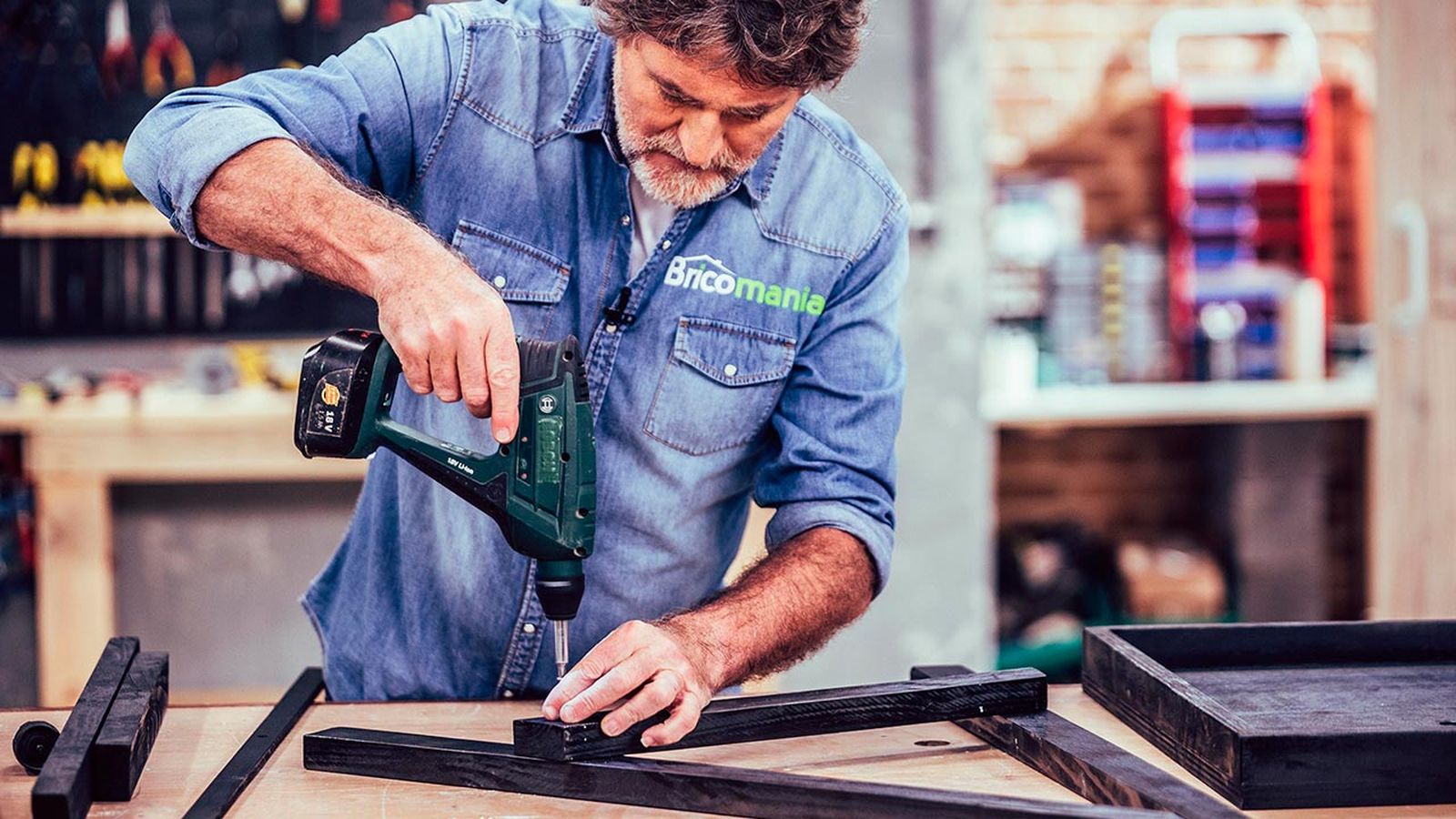

Transcurrido el tiempo de secado que nos indica el fabricante, montamos las patas. Colocamos los listones formando un par de Aes e insertamos los tirafondos.

Paso 11

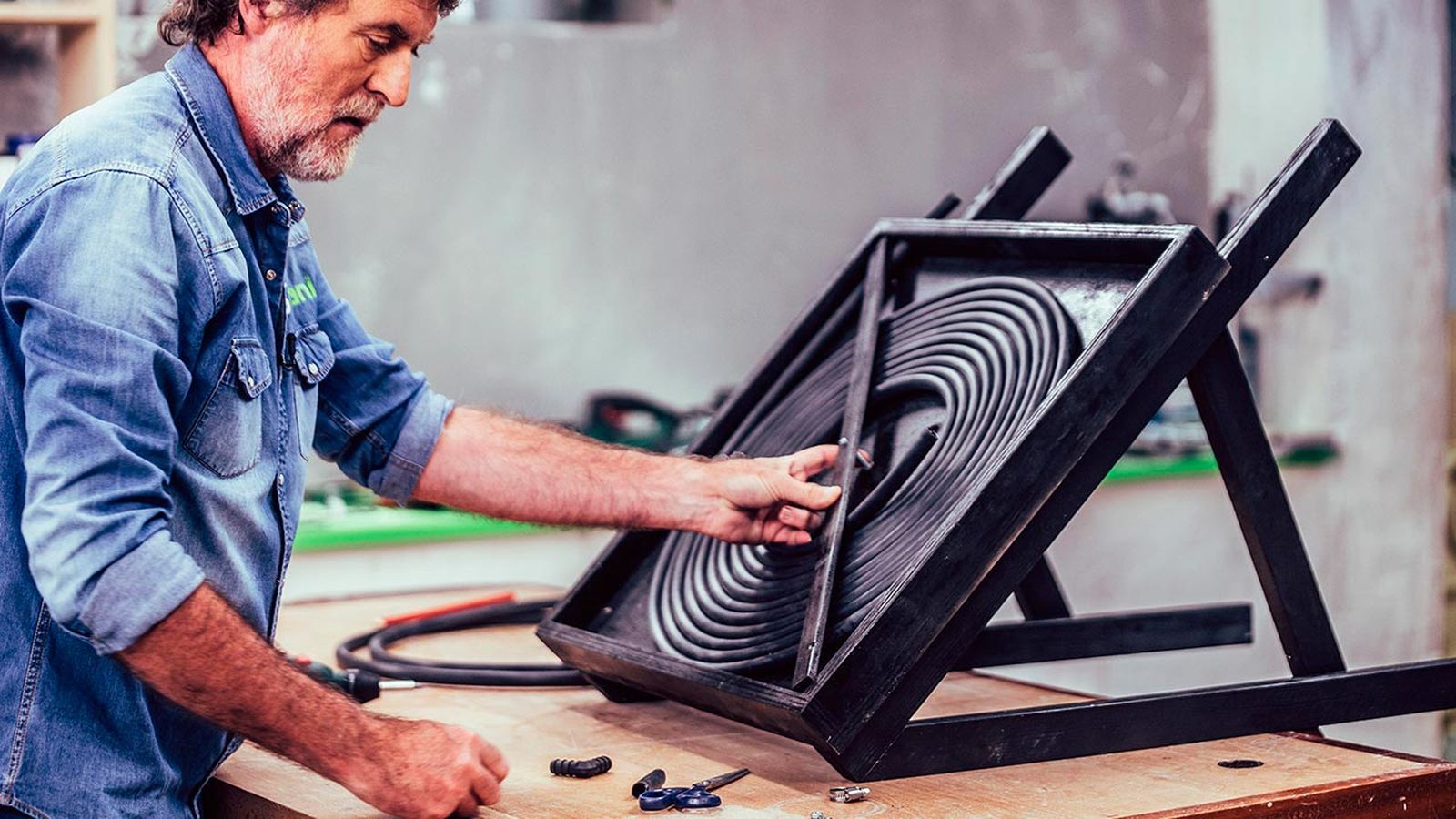

Luego, unimos las patas a la caja empleando más tirafondos y fijamos definitivamente la manguera en el interior de la caja, con un listón atornillado y unas abrazaderas metálicas.

Paso 12

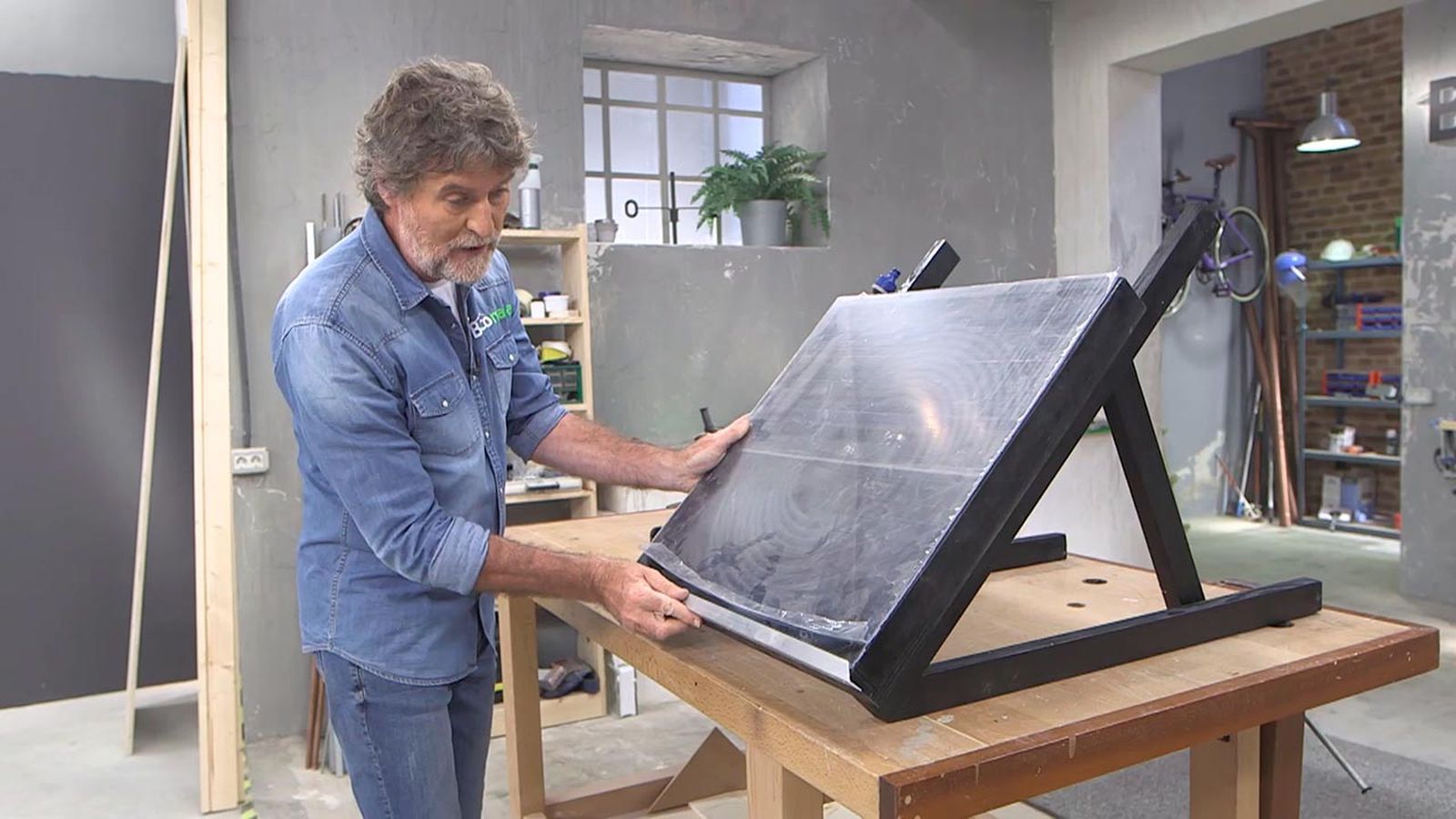

Con los conectores en ambos lados del tubo de riego, colocamos la tapa con sus perfiles y cuando hayamos realizado los orificios, insertamos los tirafondos. En esta ocasión, es conveniente utilizar una broca con avellanador para que la cabeza de los tornillos quede a ras de la superficie metálica.

Paso 13

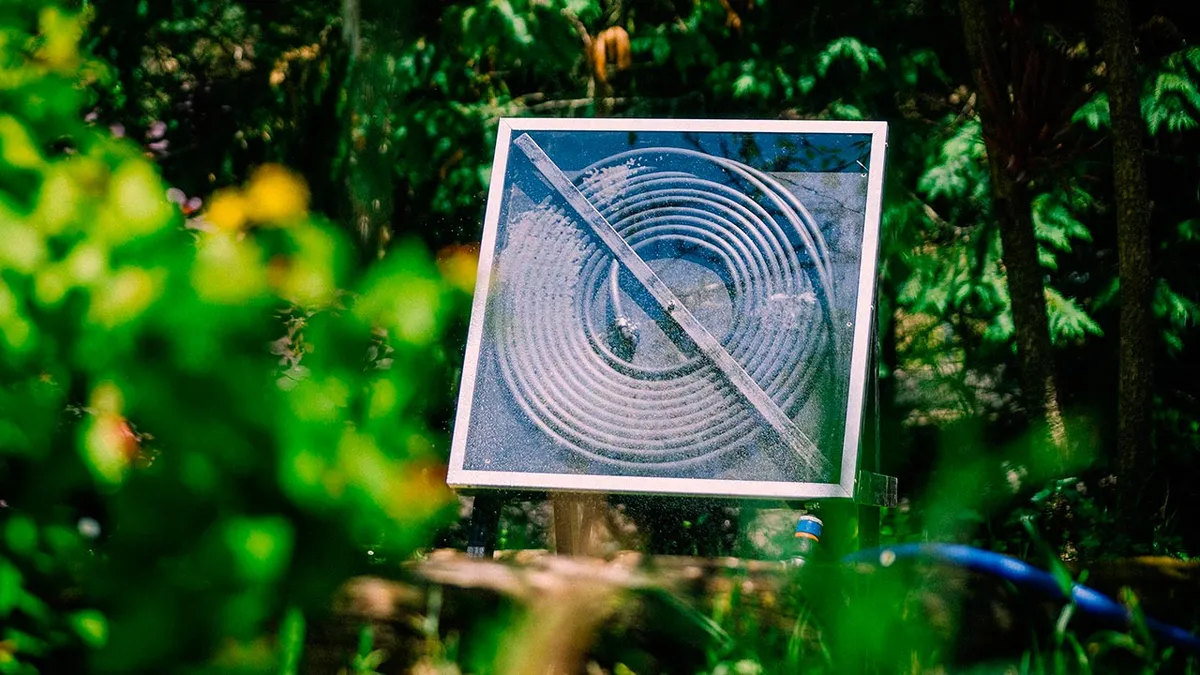

Retiramos el plástico protector y por último, conectamos el calentador a la ducha.

Paso 14

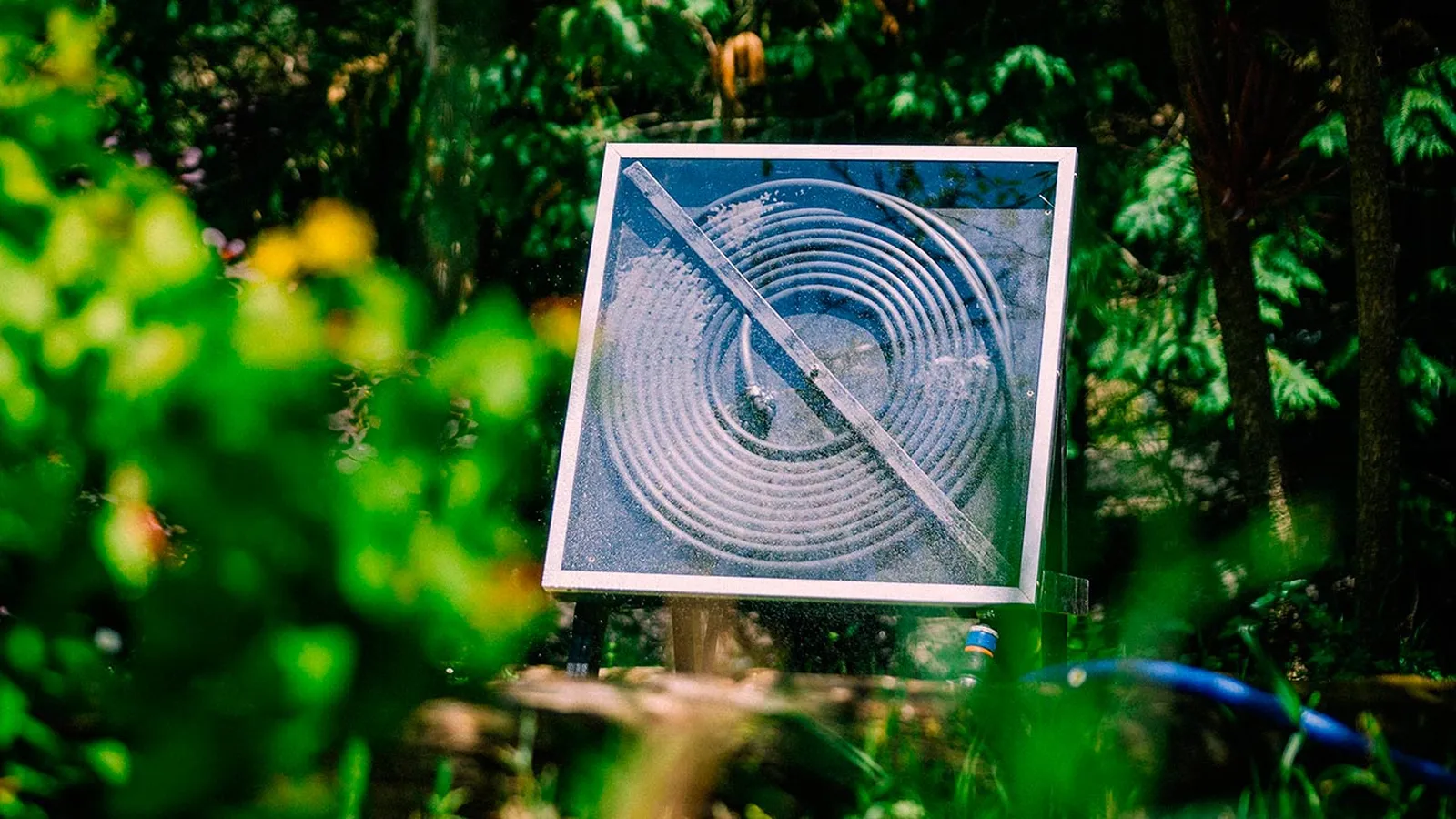

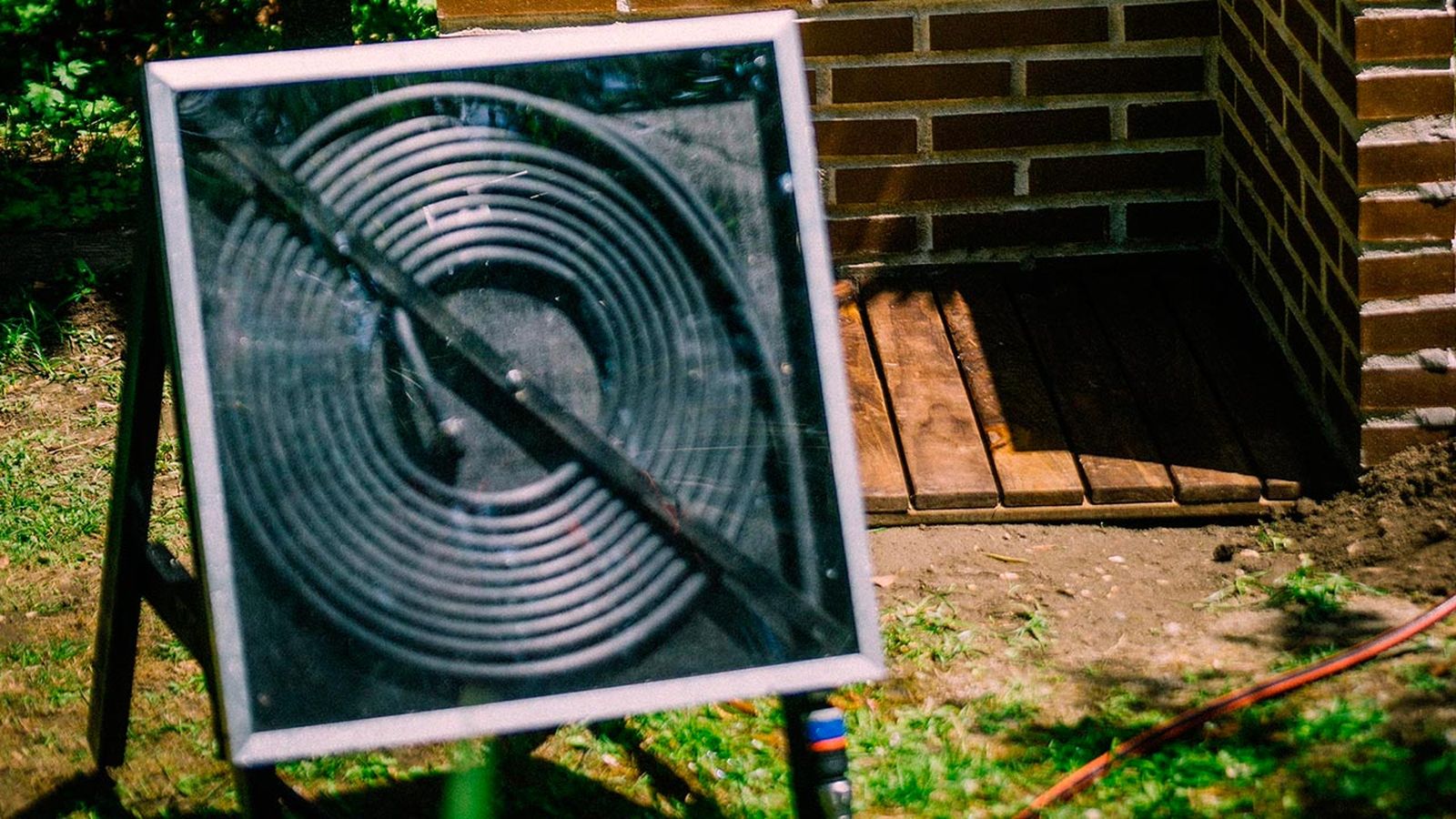

Ahora, sólo nos queda esperar a que nuestra placa solar casera se caliente, en su justa medida, para que la temperatura del agua sea la idónea: sin helarnos ni quemarnos.
