Baterías en serie

Os mostramos paso a paso y de manera detallada cómo se realiza la conexión de baterías en serie.

La conexión en serie de dos baterías iguales, permite obtener una salida doble de la tensión nominal de baterías individuales, manteniendo la misma capacidad.En este briconsejo, veremos, paso a paso, cómo llevar a cabo una conexión de este tipo.

Paso a paso para conectar una batería en serie

Paso 1

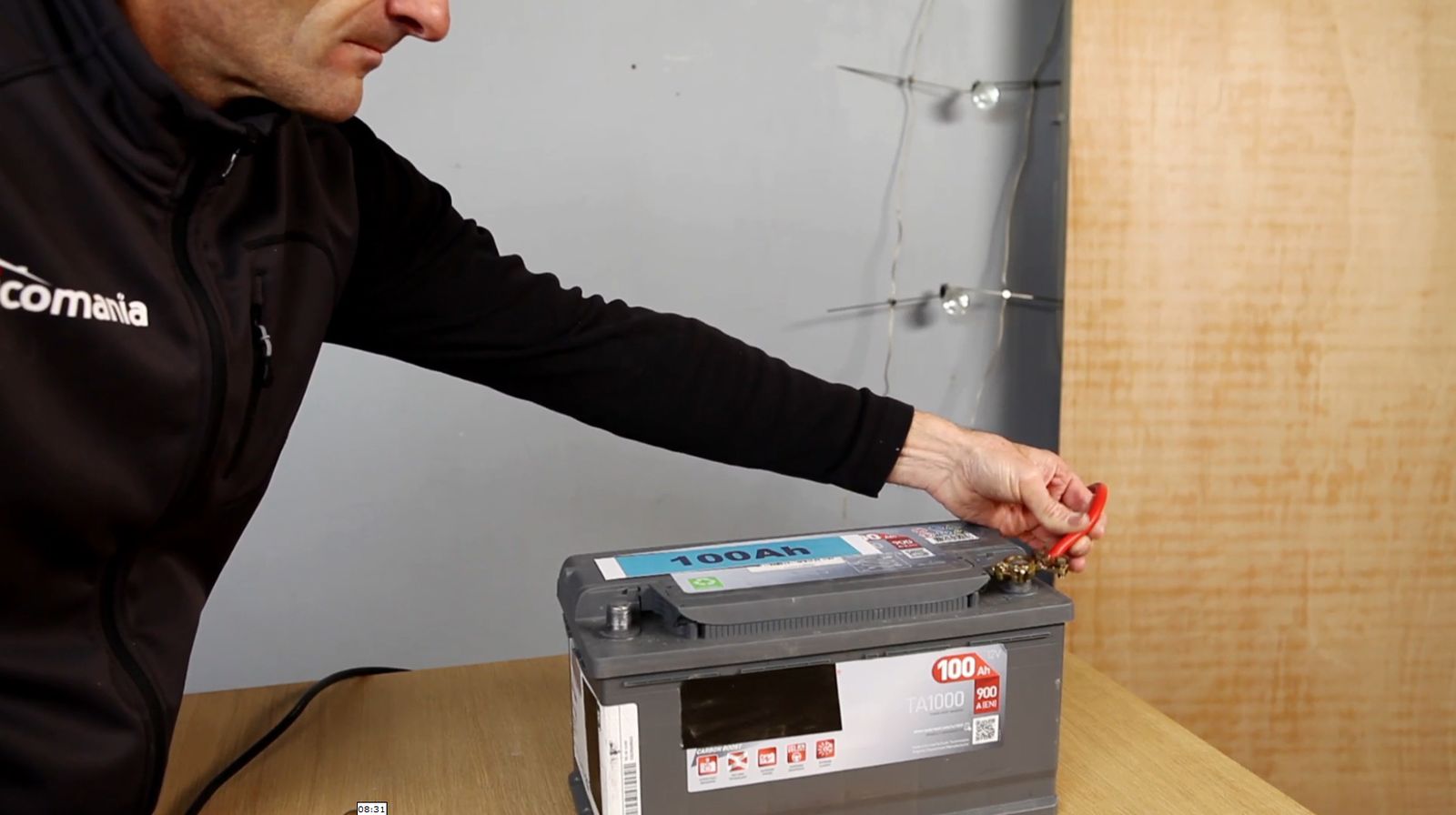

Partimos de una batería de 12 voltios y 100 Ah (amperios por hora), a la que vamos a conectar otra batería de las mismas características, porque queremos ampliar el voltaje, sin variar el amperaje o la capacidad.

Paso 2

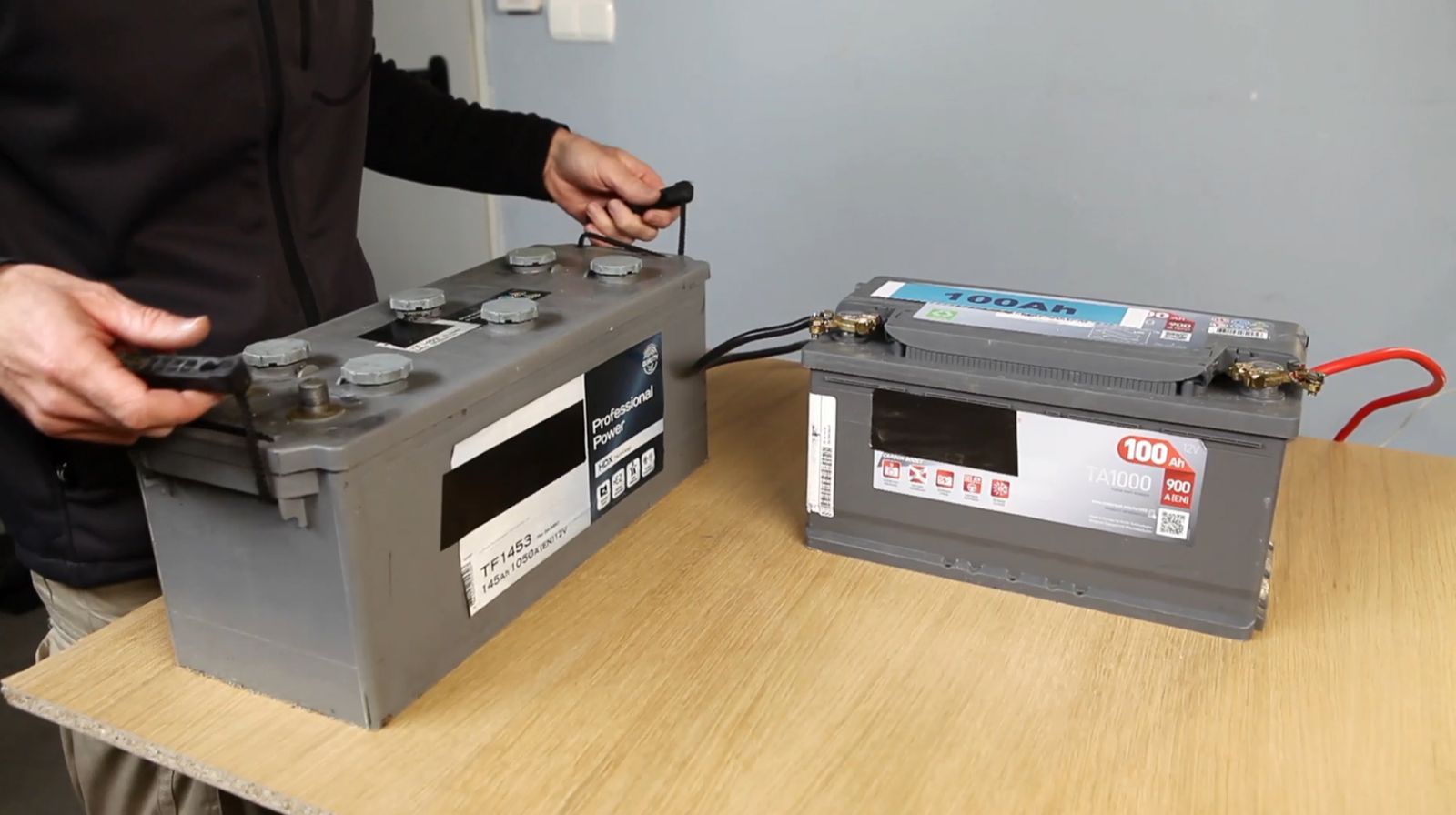

No debemos unir nunca una batería usada con una nueva; pues, la vieja estropeará en seguida la nueva.

Paso 3

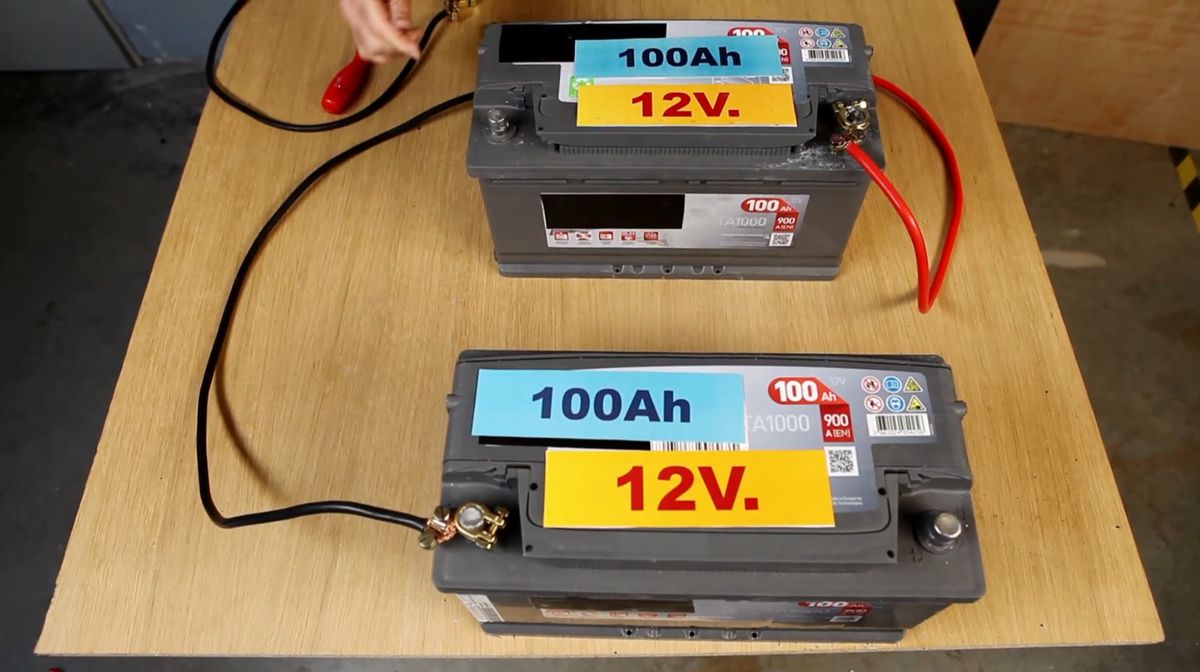

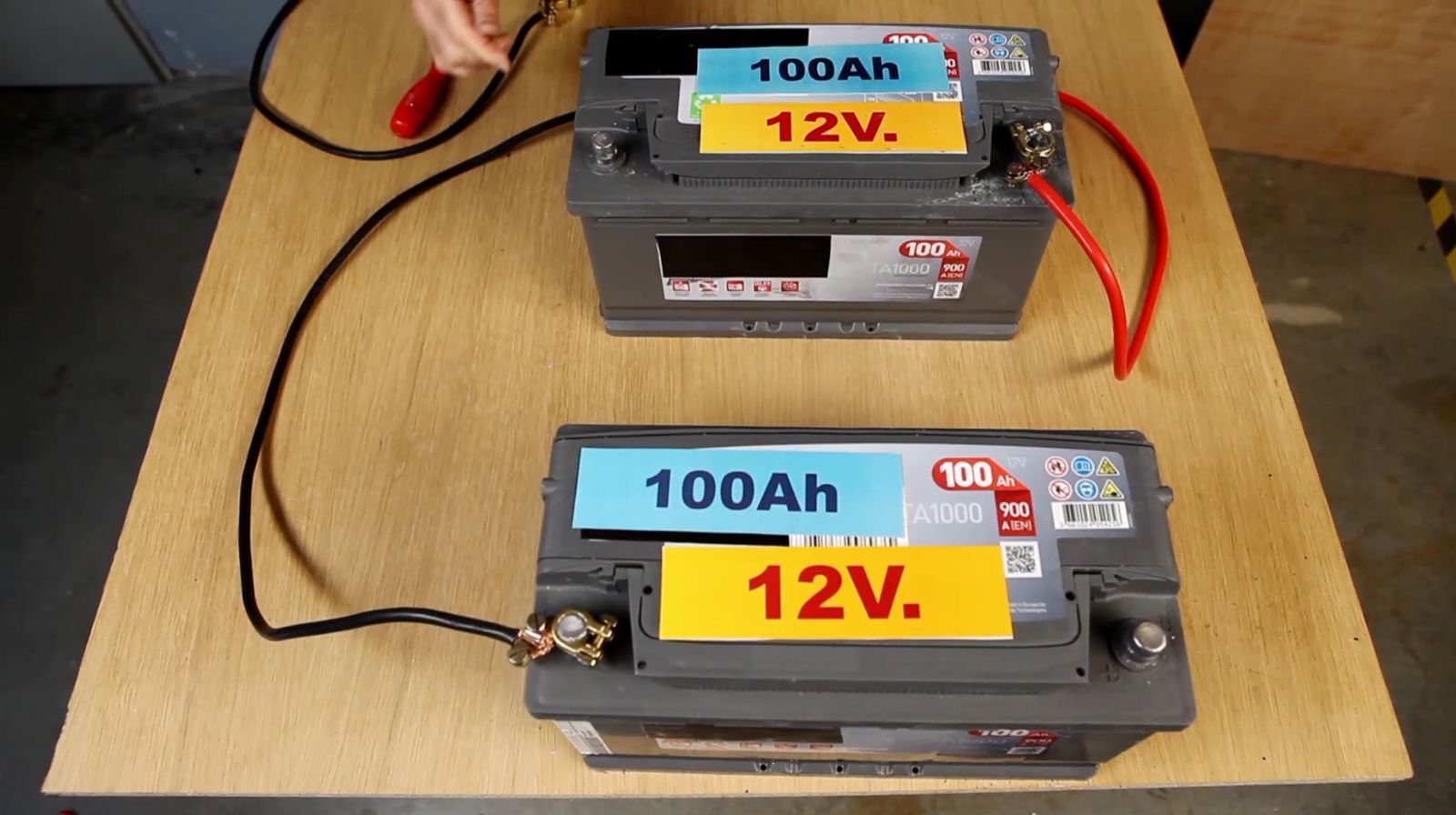

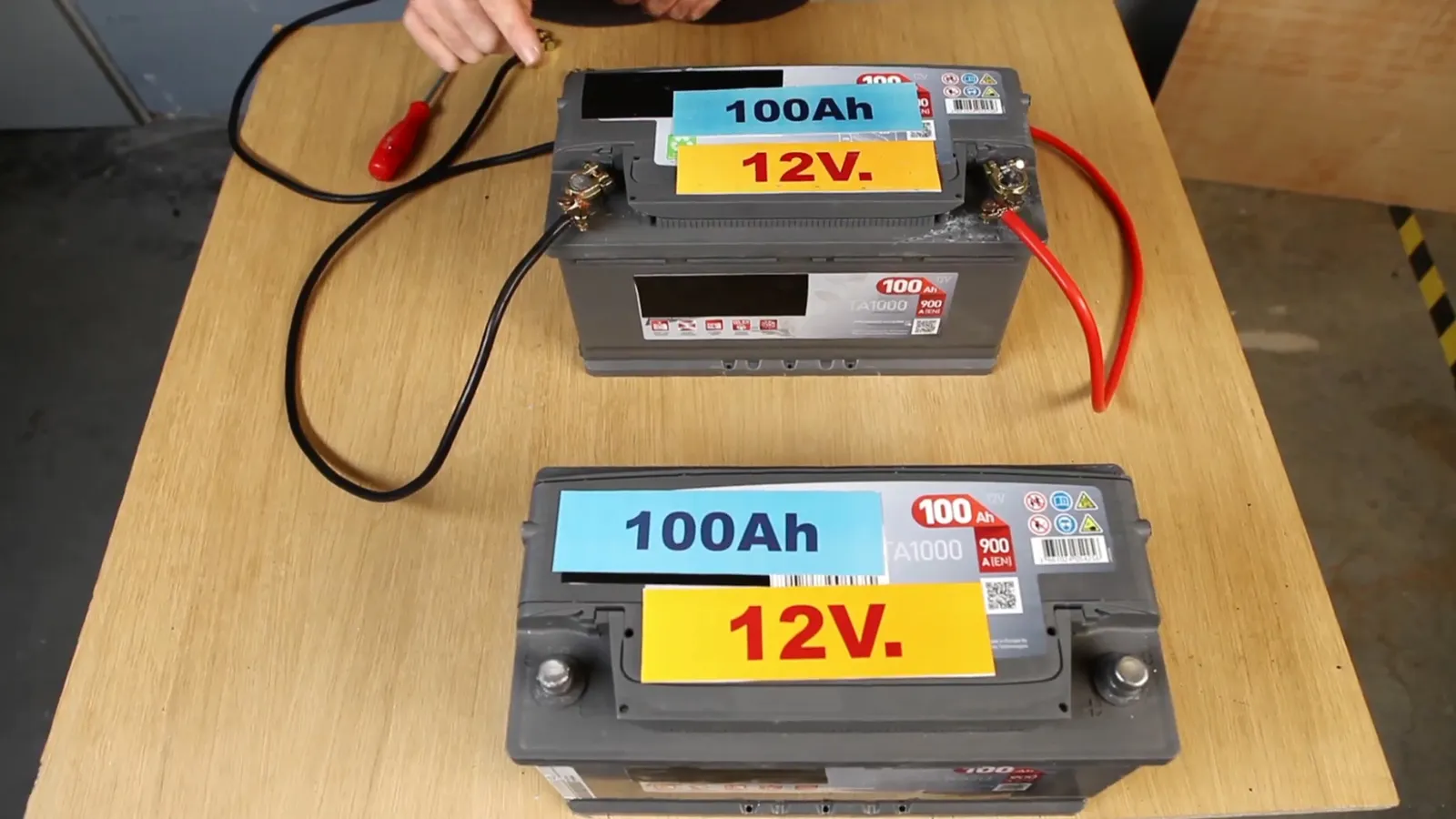

Soltamos el cable negativo de la primera batería y la conectamos en el polo negativo de la segunda.

Paso 4

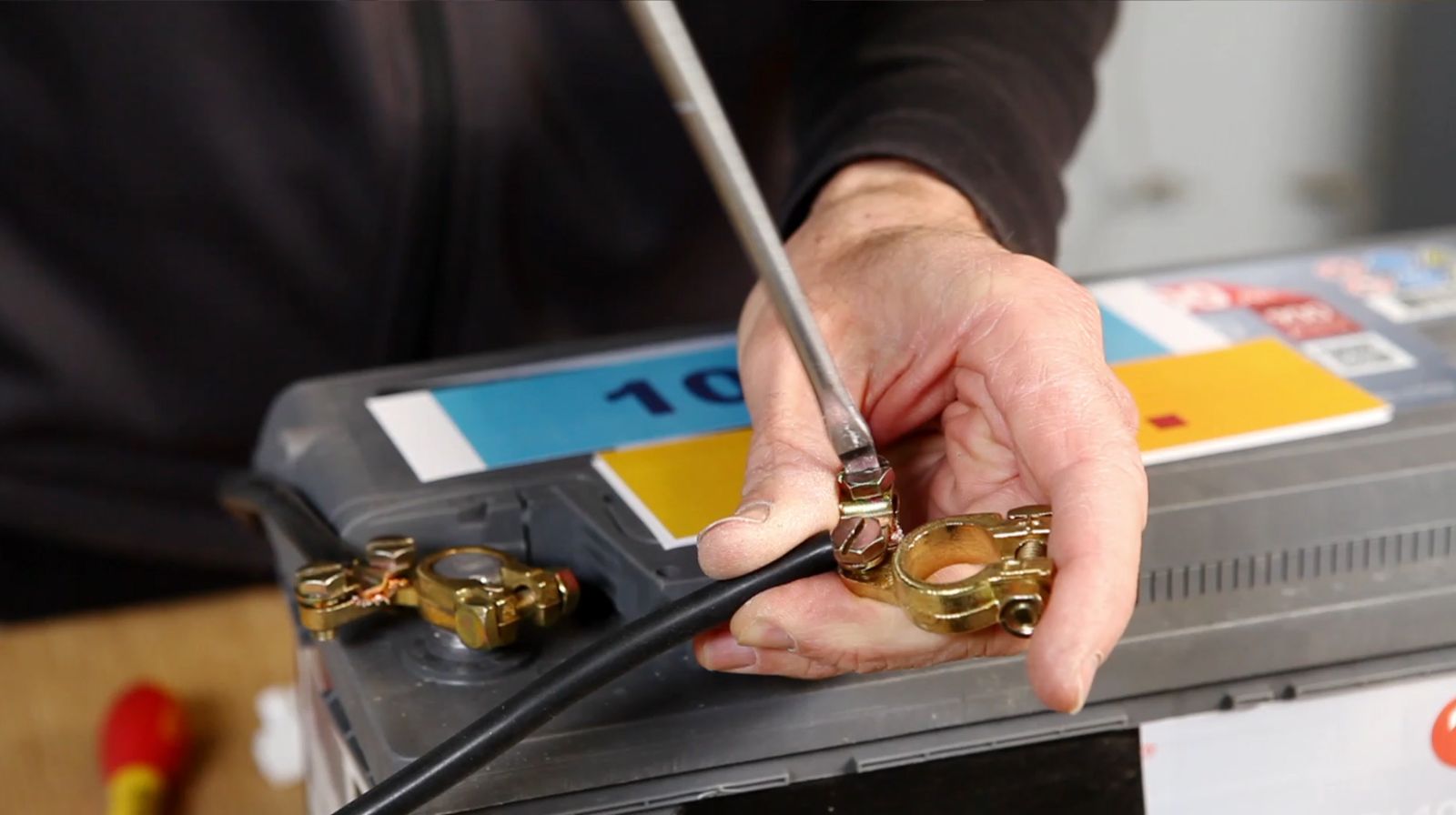

Luego, cortamos un cable, pelamos los extremos y añadimos los terminales.

Paso 5

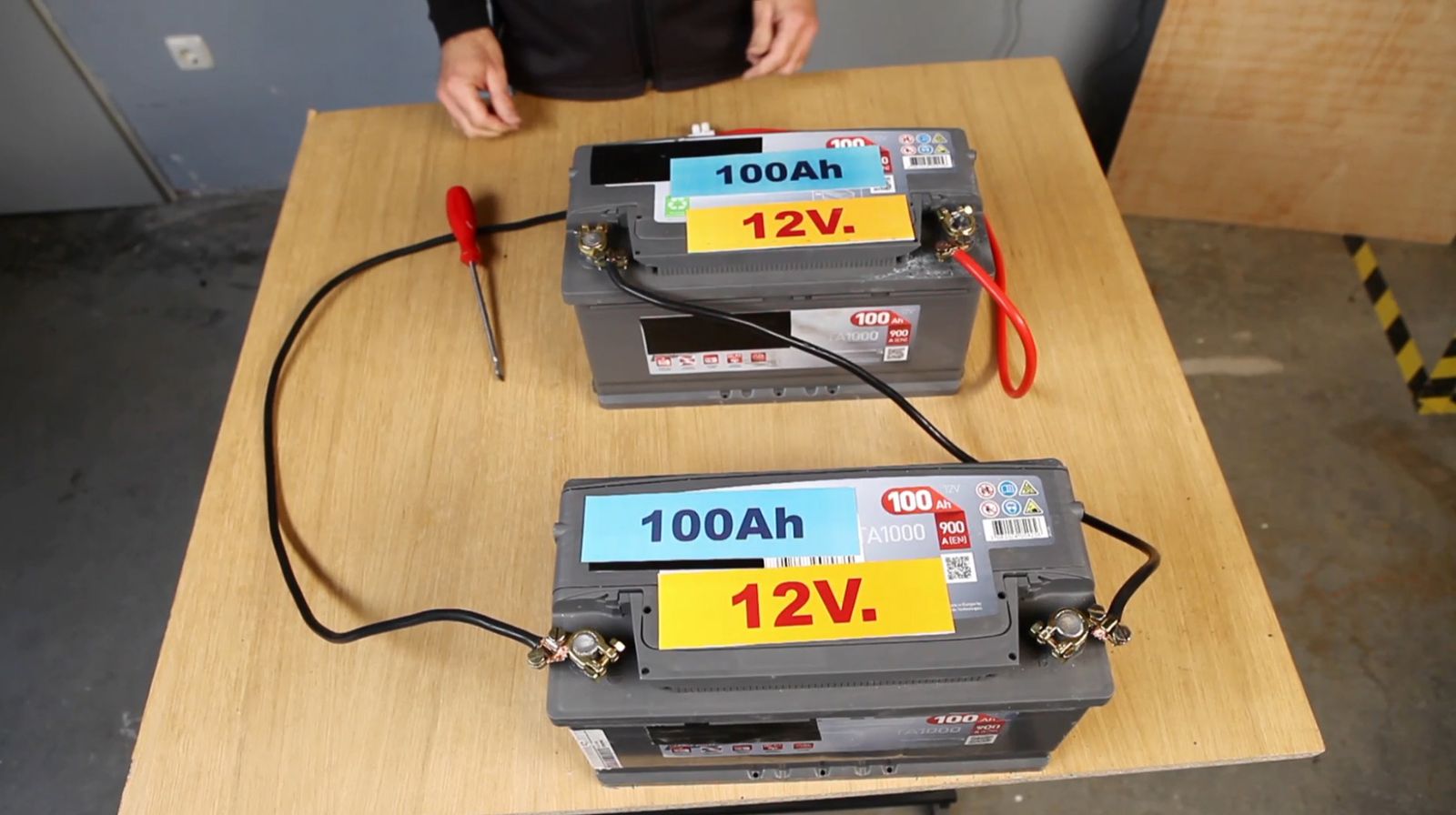

Con este nuevo conducto, conectamos el polo negativo del primer acumulador con el positivo del segundo.

Paso 6

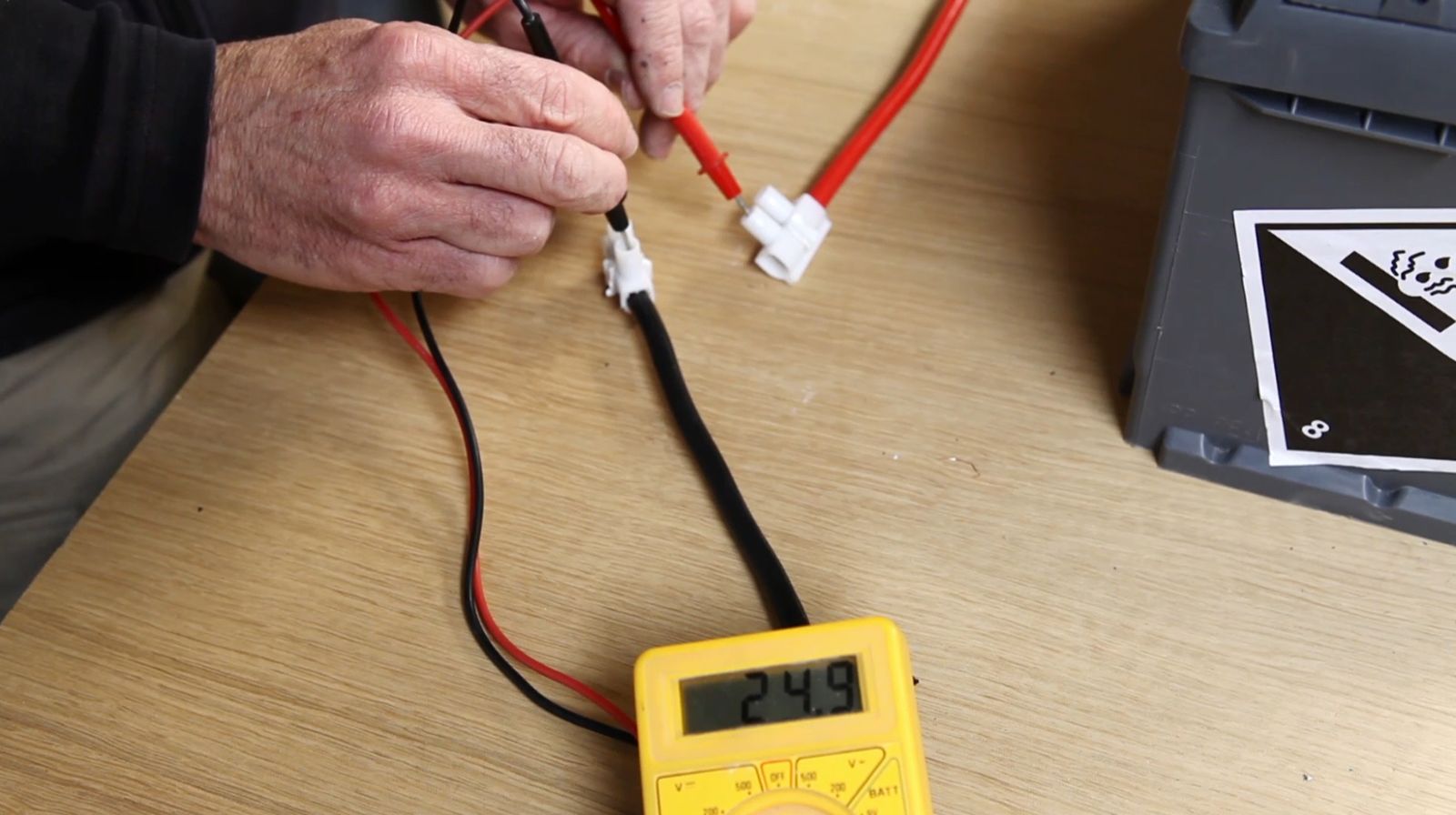

De esta manera, conseguimos una tensión de salida total de 24 voltios y una capacidad de 100 Ah (amperios por hora), sin cambios.

Paso 7

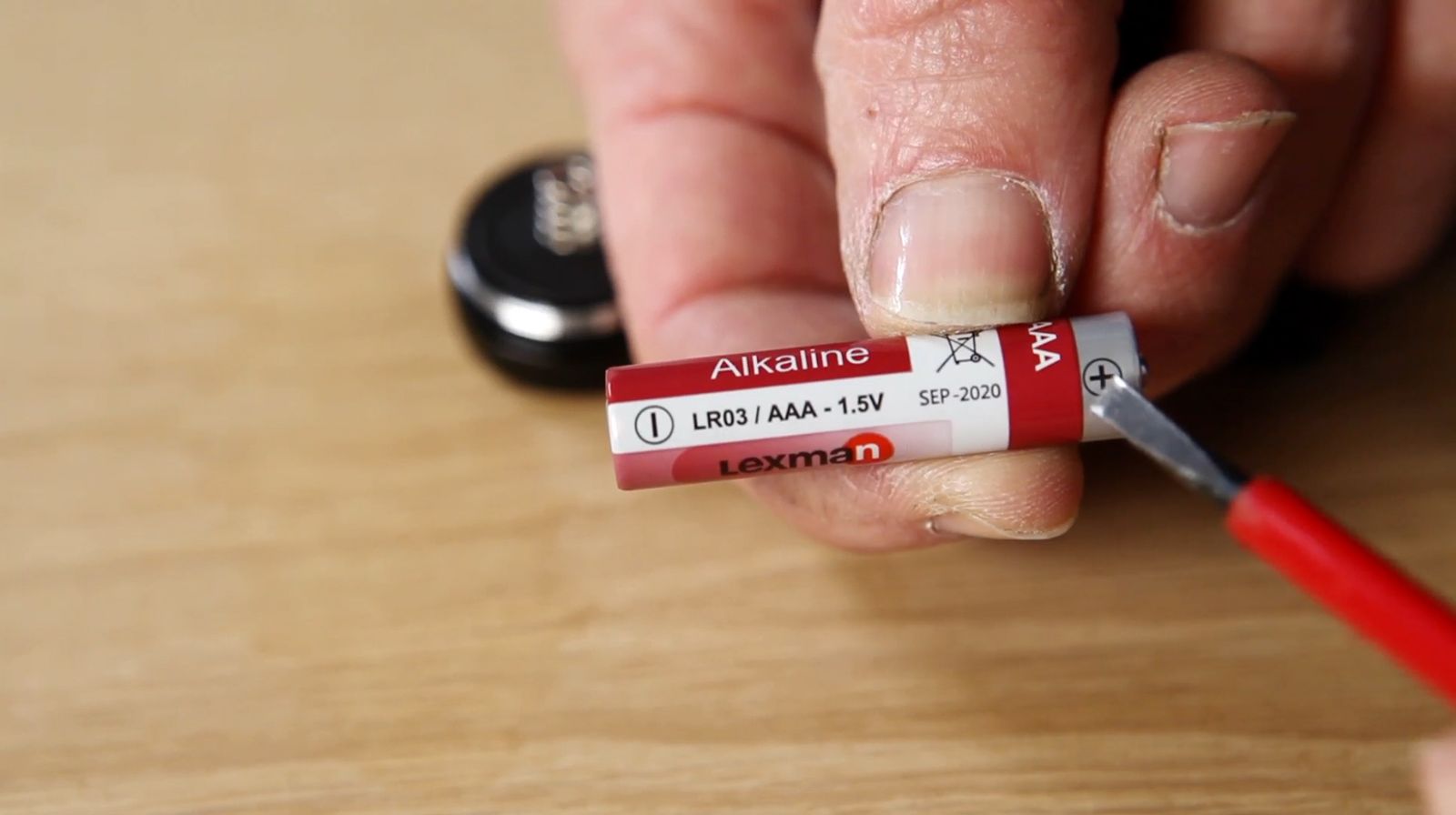

Como ejemplo claro tenemos la conexión de las pilas de este ratón. Cada pila tiene 1,5 voltios, más o menos, tal y como nos demuestra el tester.

Paso 8

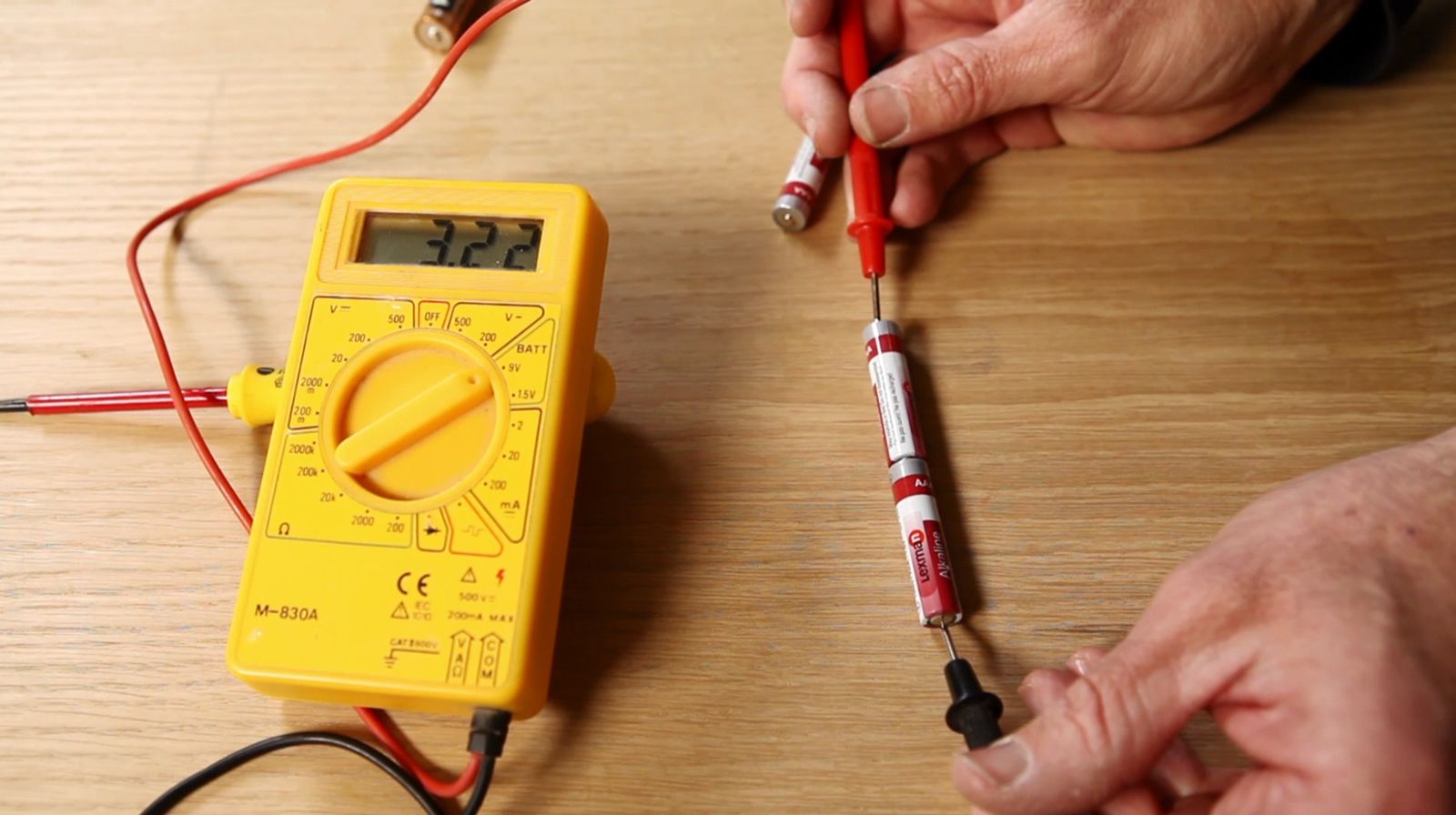

Cuando introducimos las pilas en el aparato, teniendo en cuenta la polaridad, comprobamos que conseguimos alrededor de 3 voltios, sin variar su capacidad.
