Conectores eléctricos rápidos
En este briconsejo veremos paso a paso cómo realizar conexiones eléctricas gracias a unos conectores rápidos. A continuación veremos su funcionamiento.
Coste
Bajo
Dificultad
Fácil
Para realizar conexiones eléctricas, disponemos de diferentes opciones. Desde la regleta habitual con muchas entradas y cuyos cables se aseguran con unos tornillos, hasta conectores que cuentan con un sistema de fijación fácil y rápido.
Cómo funcionan los conectores eléctricos rápidos
Paso 1

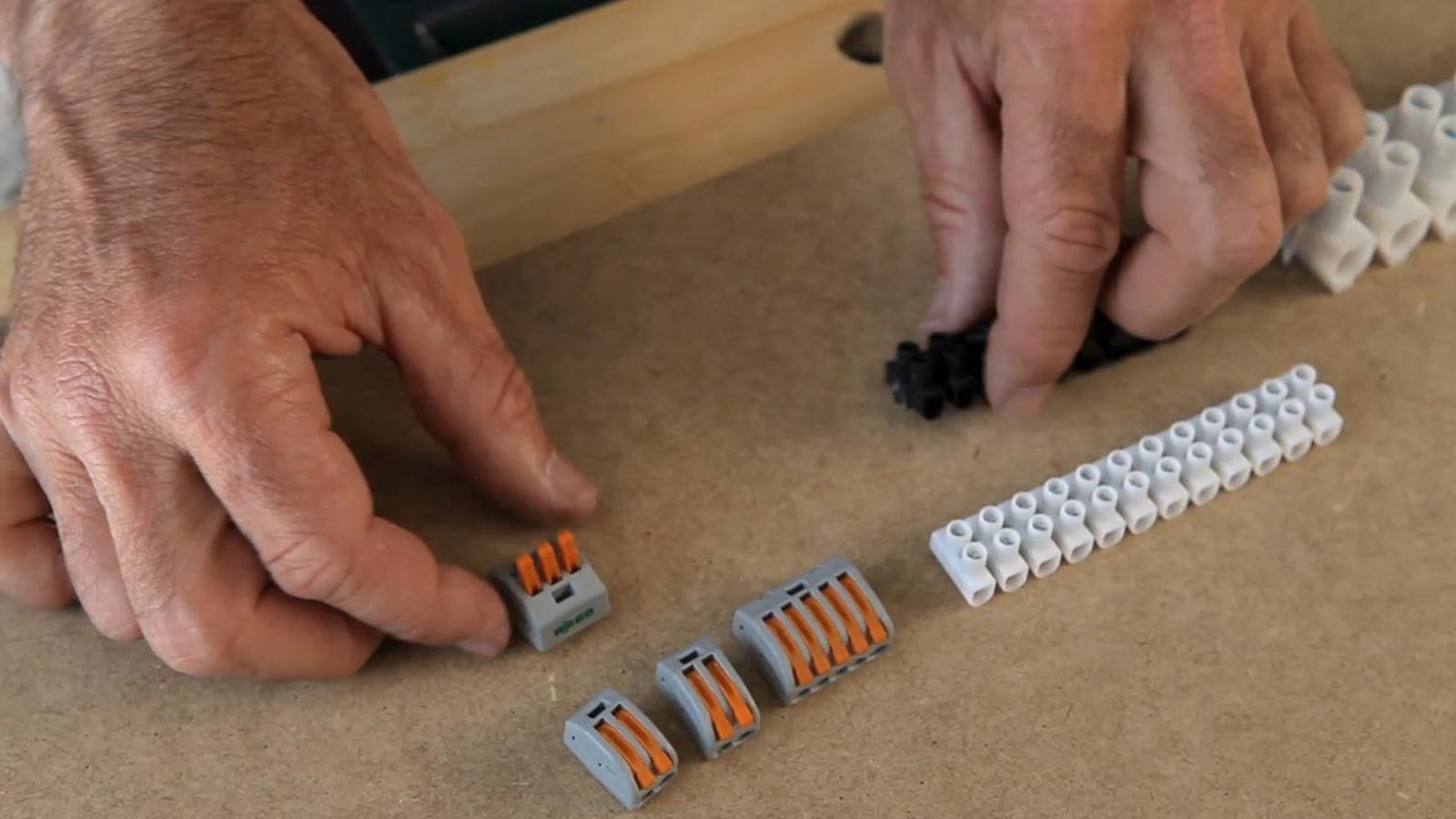

Entre los conectores eléctricos que podemos encontrar en el mercado, existen éstos, que permiten la entrada de diferentes secciones de cables, tanto rígidos como flexibles.
Paso 2

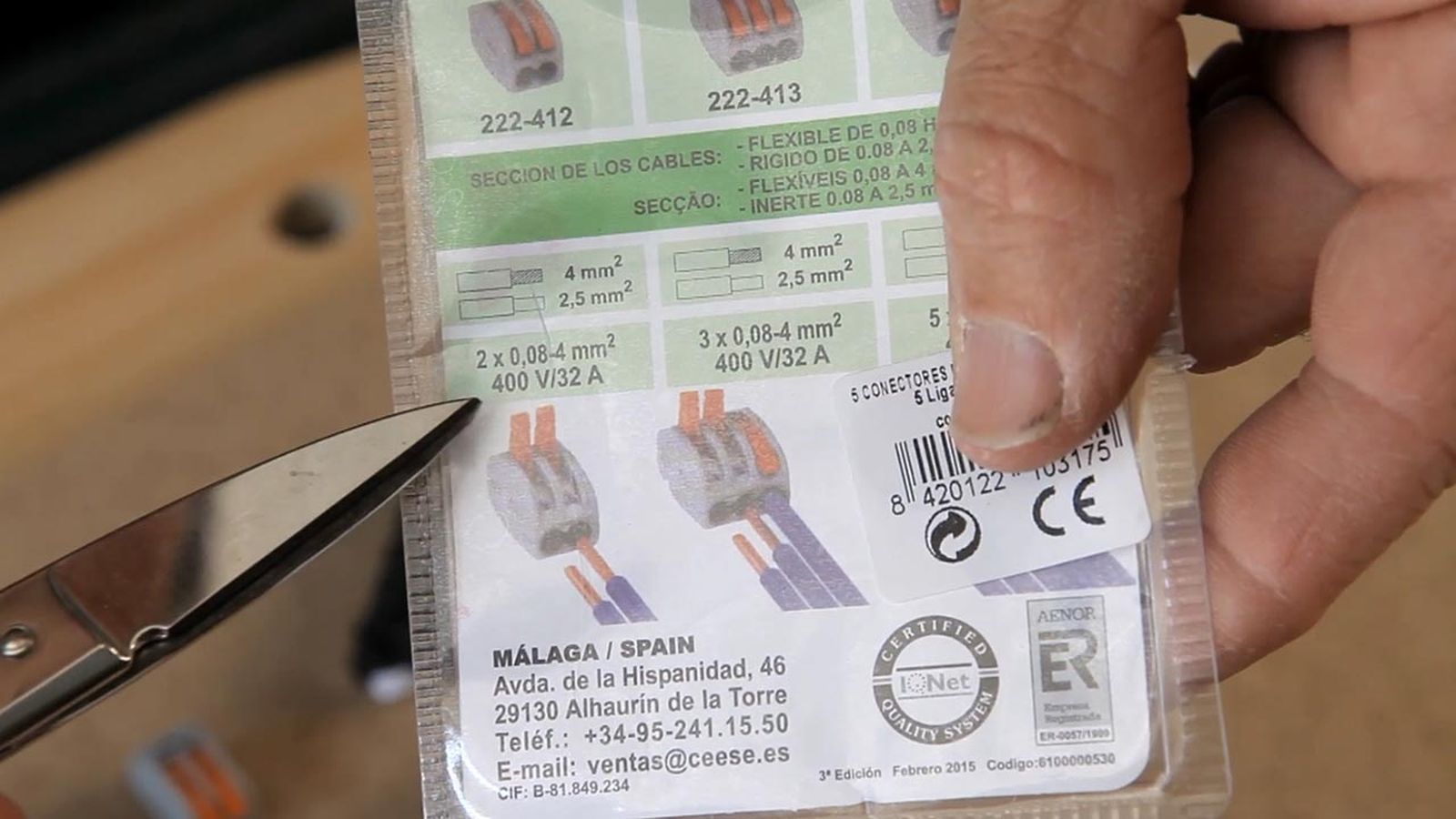

A la hora de adquirir el modelo exacto de conector debemos saber el número de cables que vamos a unir y la potencia que tiene que soportar el accesorio.
Paso 3

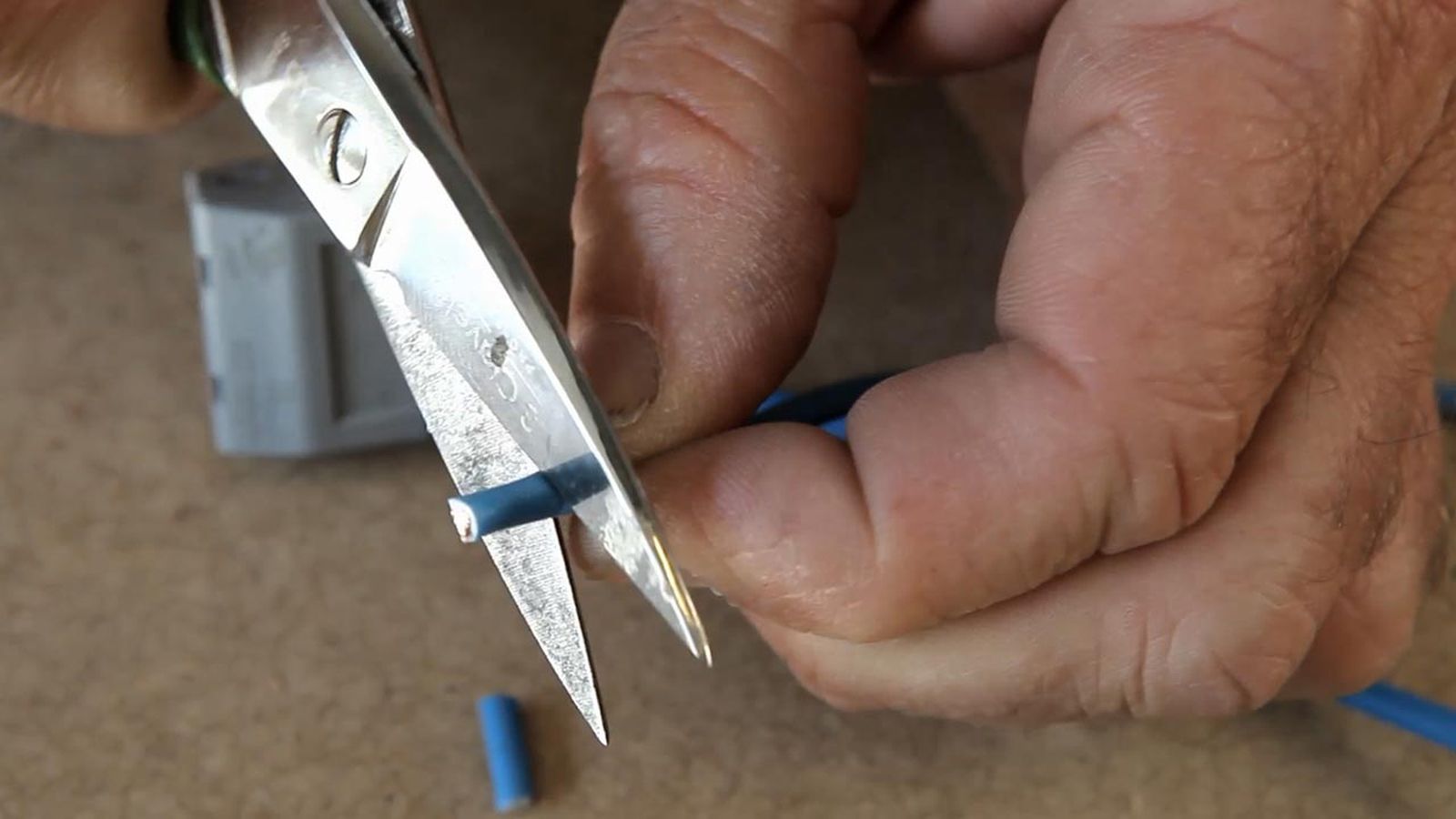

La instalación de los conductos es sencillísima. En primer lugar, pelamos los cables, 10 mm aproximadamente, empleando unas tijeras de electricista.
Paso 4

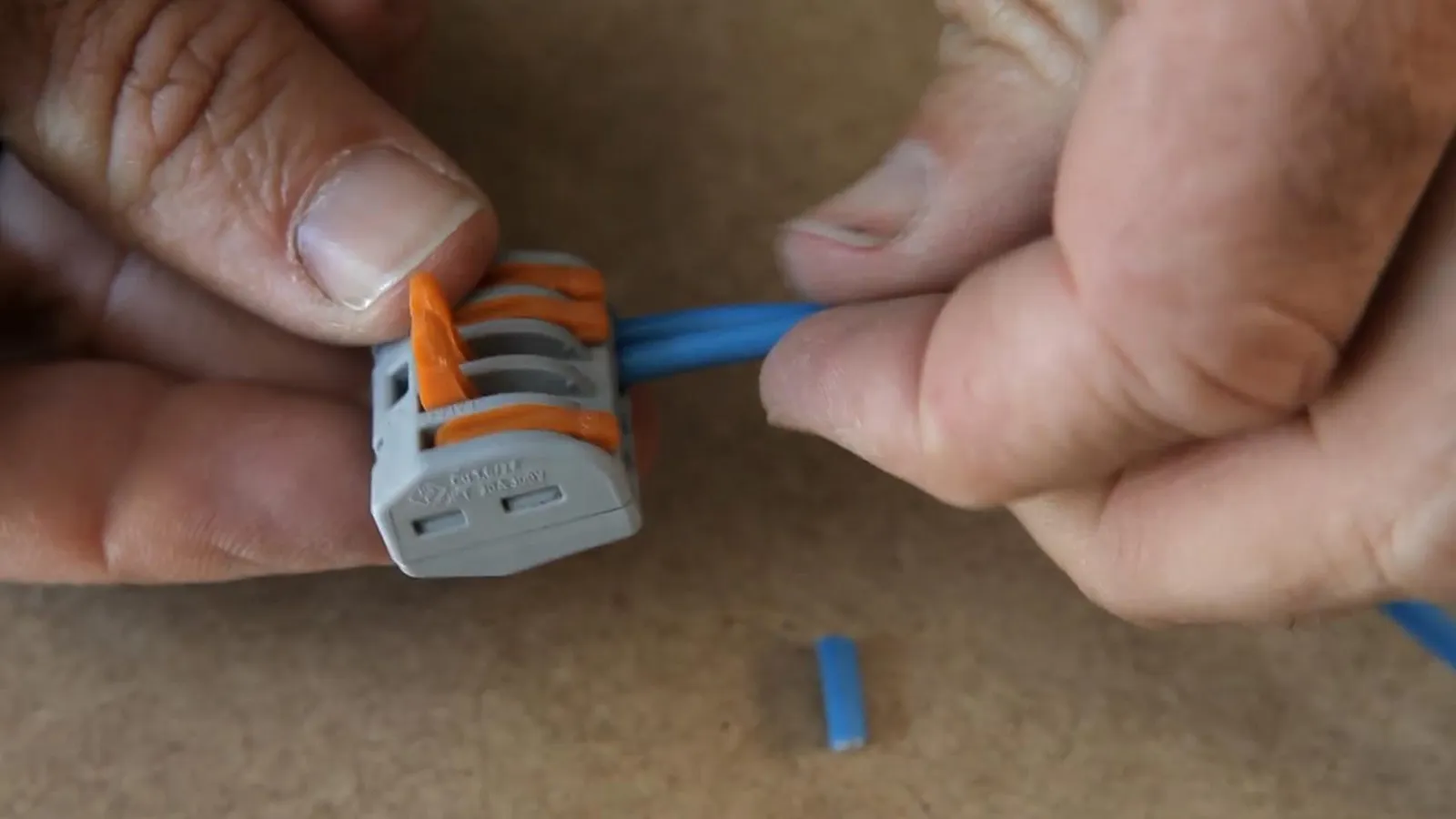

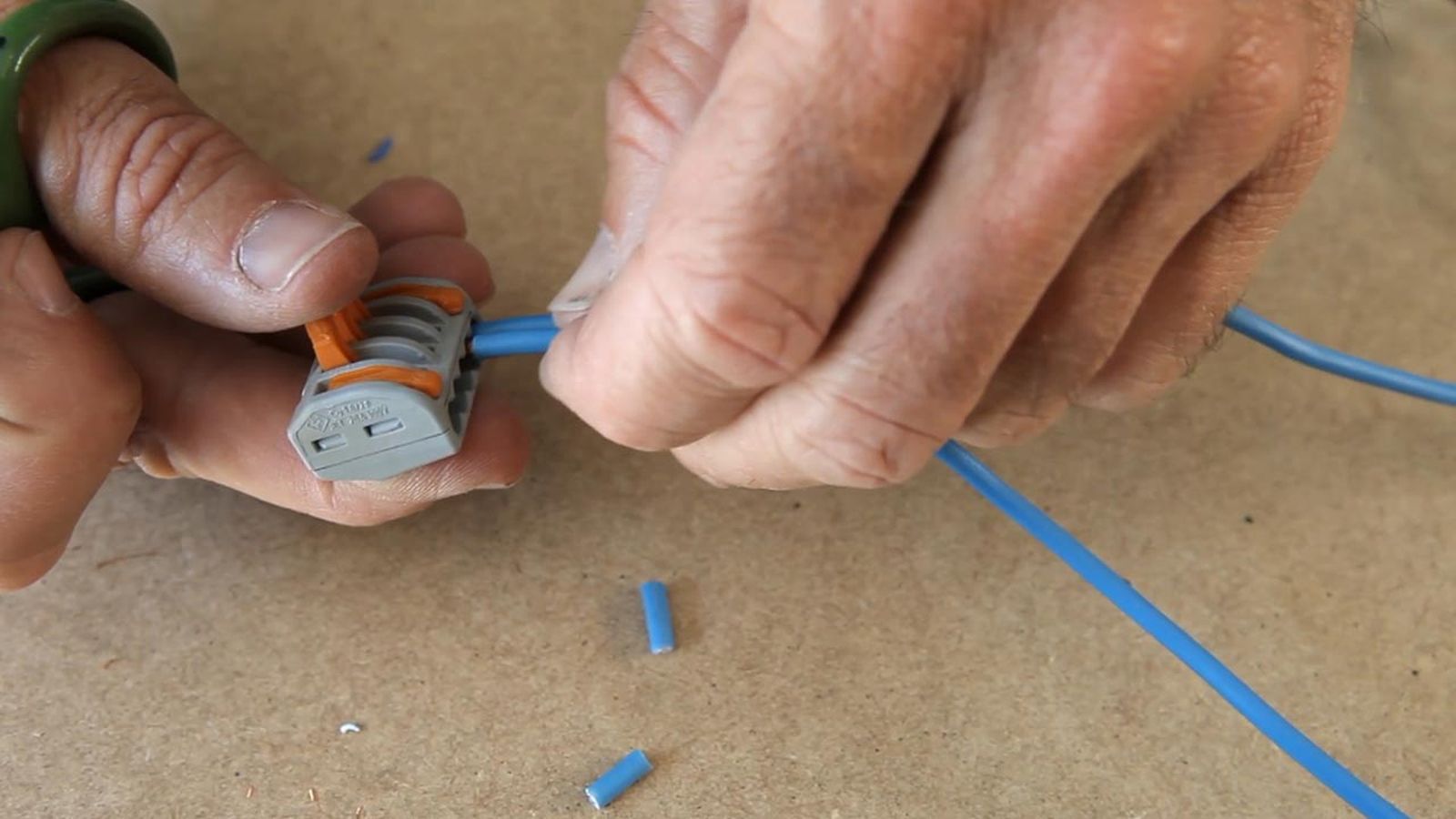

A continuación, levantamos las patillas, insertamos los hilos de cobre y bajamos de nuevo las piezas de sujeción.
Paso 5

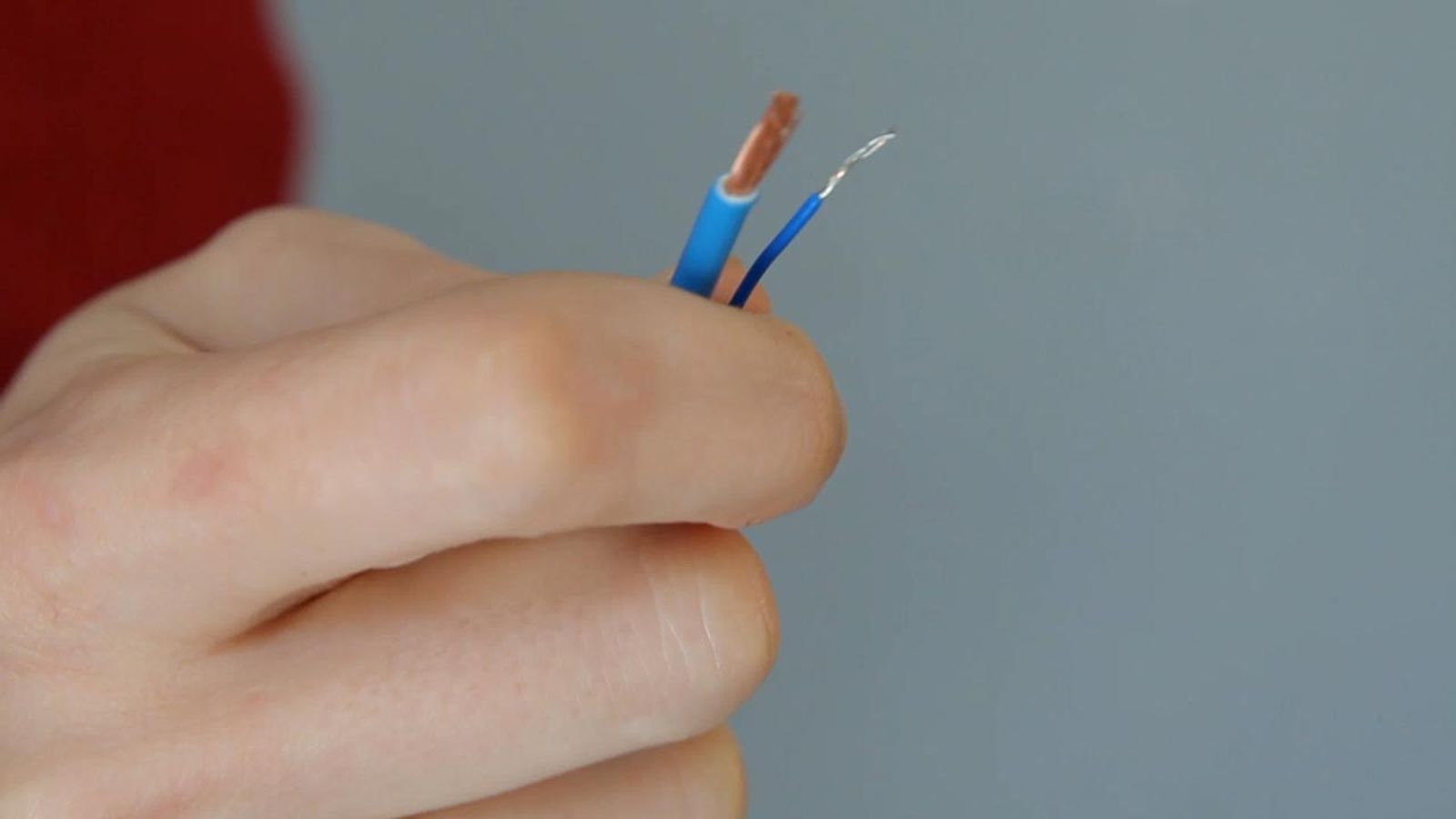

Cuando juntamos cables de distintas secciones, con este tipo de conectores, a diferencia de las regletas normales, tenemos la seguridad de que todos los hilos de cobre estarán perfectamente sujetos.
Paso 6

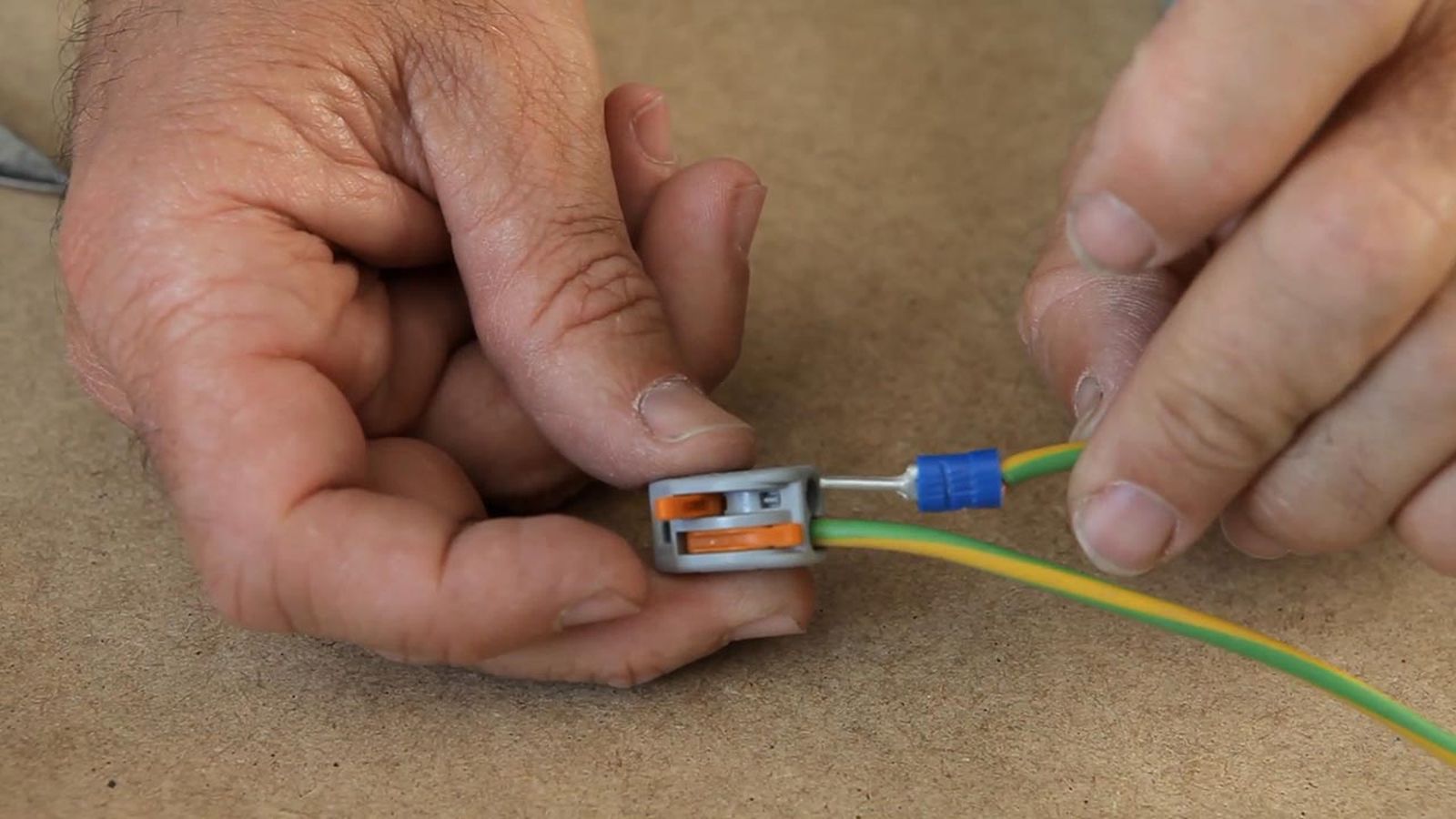

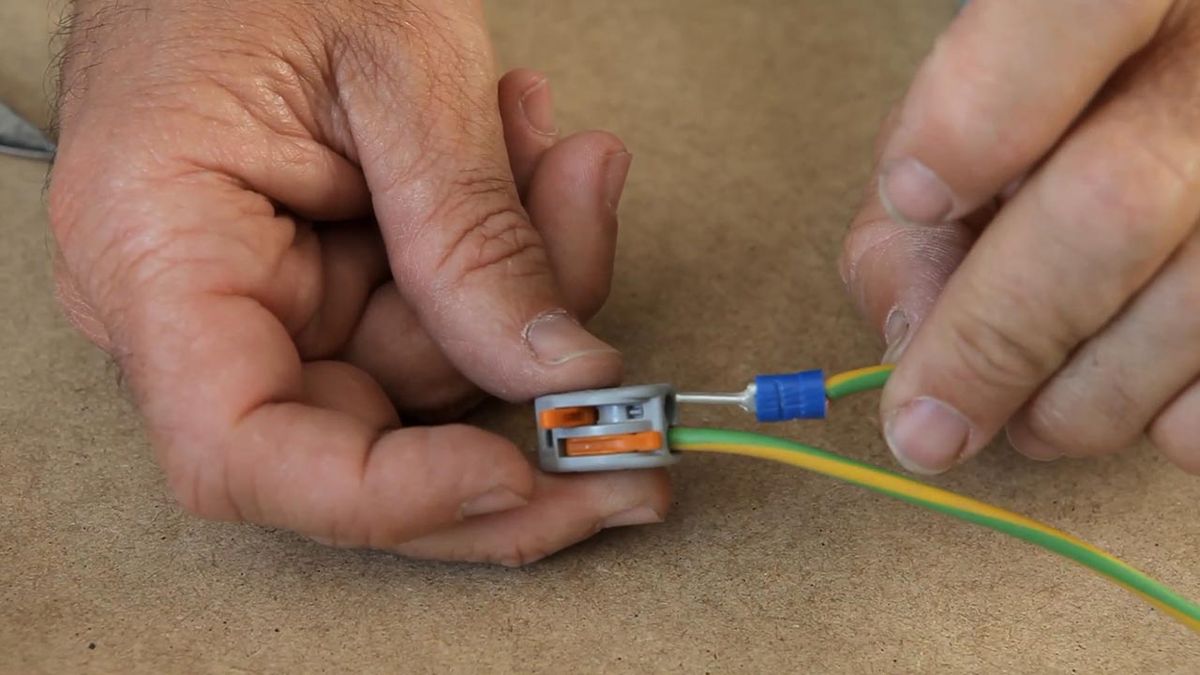

Si los cables ya están dotados de unos terminales, no hará falta ni preparar sus extremos. Simplemente levantamos las pequeñas palanquitas, en este caso naranjas, introducimos los conductos en los agujeros del conector y cerramos.
Paso 7
Este tipo de conectores nos permiten llevar a cabo distintas conexiones eléctricas, de una forma sencilla, rápida y segura.
