Inodoro con ducha

En Bricomanía os vamos a enseñar cómo instalar un inodoro en vuestro cuarto de baño de una manera rápida, sencilla y limpia. Además, junto a él colocaremos un grifo de ducha, un accesorio muy práctico.

El inodoro es una parte muy importante del hogar y de nuestra rutina diaria. Por eso, a la hora de escoger uno para nuestro cuarto de baño, tendremos que considerar su practicidad y confort. Existen muchos distintos inodoros, desde los tradicionales hasta los más sofisticados como son los suspendidos. Además, hoy en día existen muchos accesorios aptos para la mayoría de los sanitarios.

Antes de comenzar con la instalación, tendremos que saber dónde está situada la salida de aguas en nuestro cuarto de baño. Ésta, puede situarse en el suelo o en la pared. Teniendo en cuenta su ubicación, escogeremos la tubería adecuada. En nuestro caso, la salida de aguas está situada en el suelo.

Herramientas

• Taladro atornillador
• Broca de widia Ø 6mm
• Broca de widia Ø 8mm
• Broca de widia Ø 12mm
• Llave inglesa
• Llave fija 17mm

Materiales

• Depósito
• Bomba de carga
• Bomba de descarga
• Tornillo de fijación bomba
• Varillas
• Pulsador
• Tapa depósito
• Tetones
• Tornillo fijación depósito
• Taco Ø 8mm
• Latiguillo
• Inodoro
• Codo de desagüe
• Tope de sujeción
• Tacos Ø 12 mm
• Espárragos Ø 12 mm
• Junta de estanqueidad
• Tuercas plásticas de fijación Ø 17mm
• Tapa y herrajes
• Grifo con doble cierre
• Kit ducha (alcachofa, tubo flexible,
• juntas)
• Base de sujeción
• Racor 1" a 3/4 "
• Sellador de roscas metálicas

Paso a paso para instalar un inodoro con ducha:

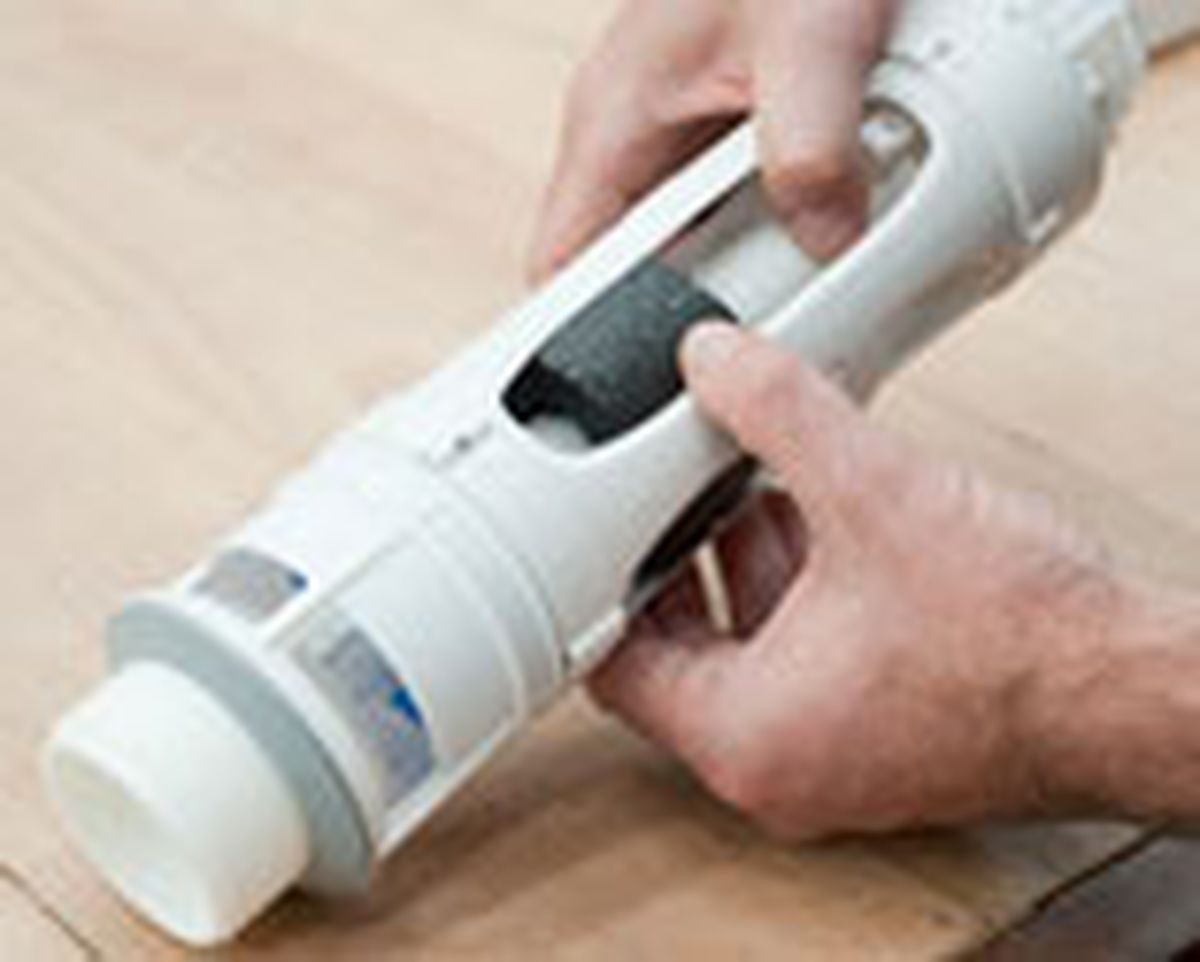

Paso 1

Comenzamos el trabajo regulando la bomba de descarga para nivelar la salida de agua a nuestras necesidades.

Paso 2

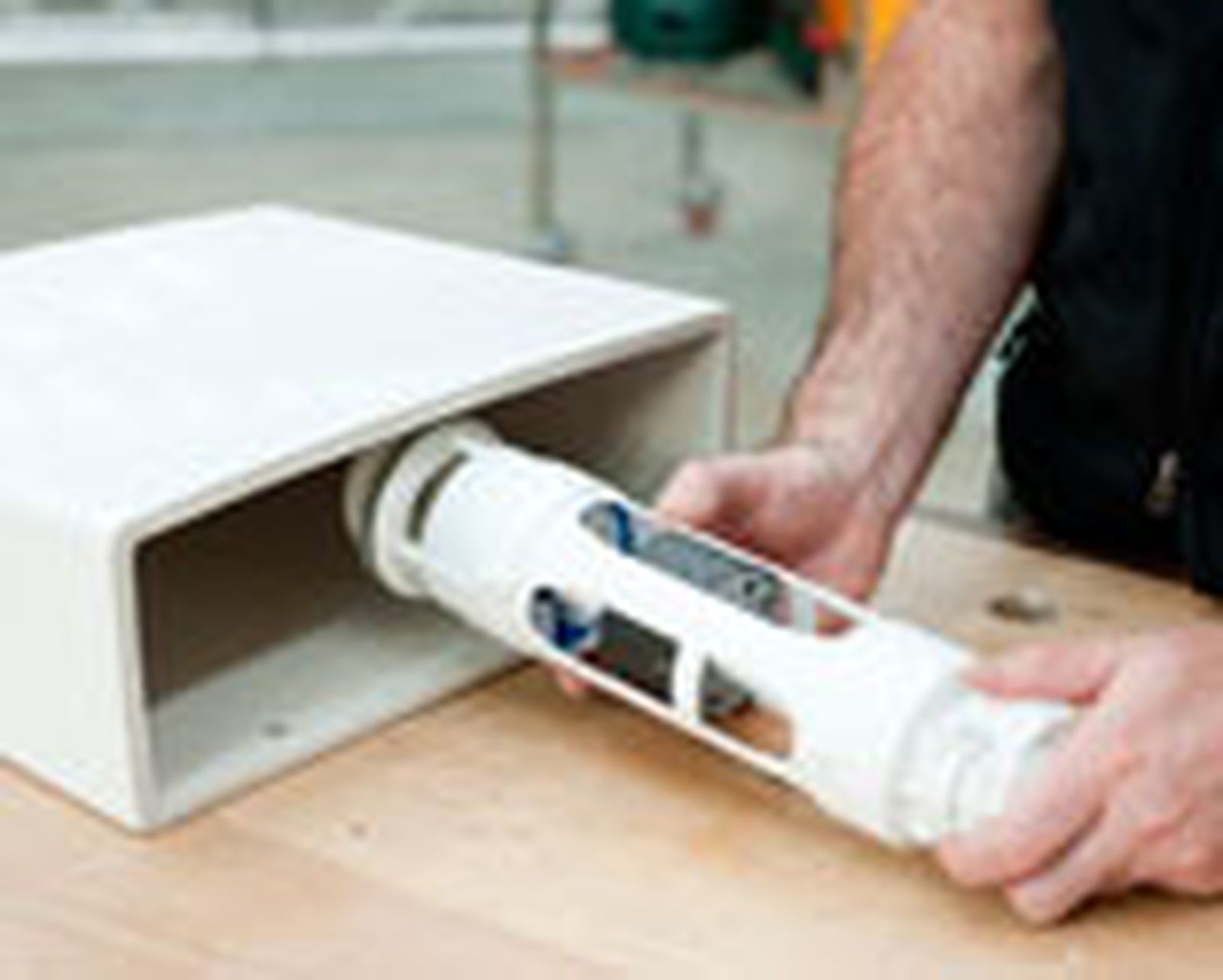

Introducimos la bomba en el interior del depósito, con su junta de estanqueidad y amarramos bien la pieza con la arandela que contiene el propio kit.

Paso 3

A continuación, centramos bien la bomba en el interior del depósito, de manera que coincida con la abertura de la tapa. La ajustamos con el tornillo de fijación y la llave del kit.

Paso 4

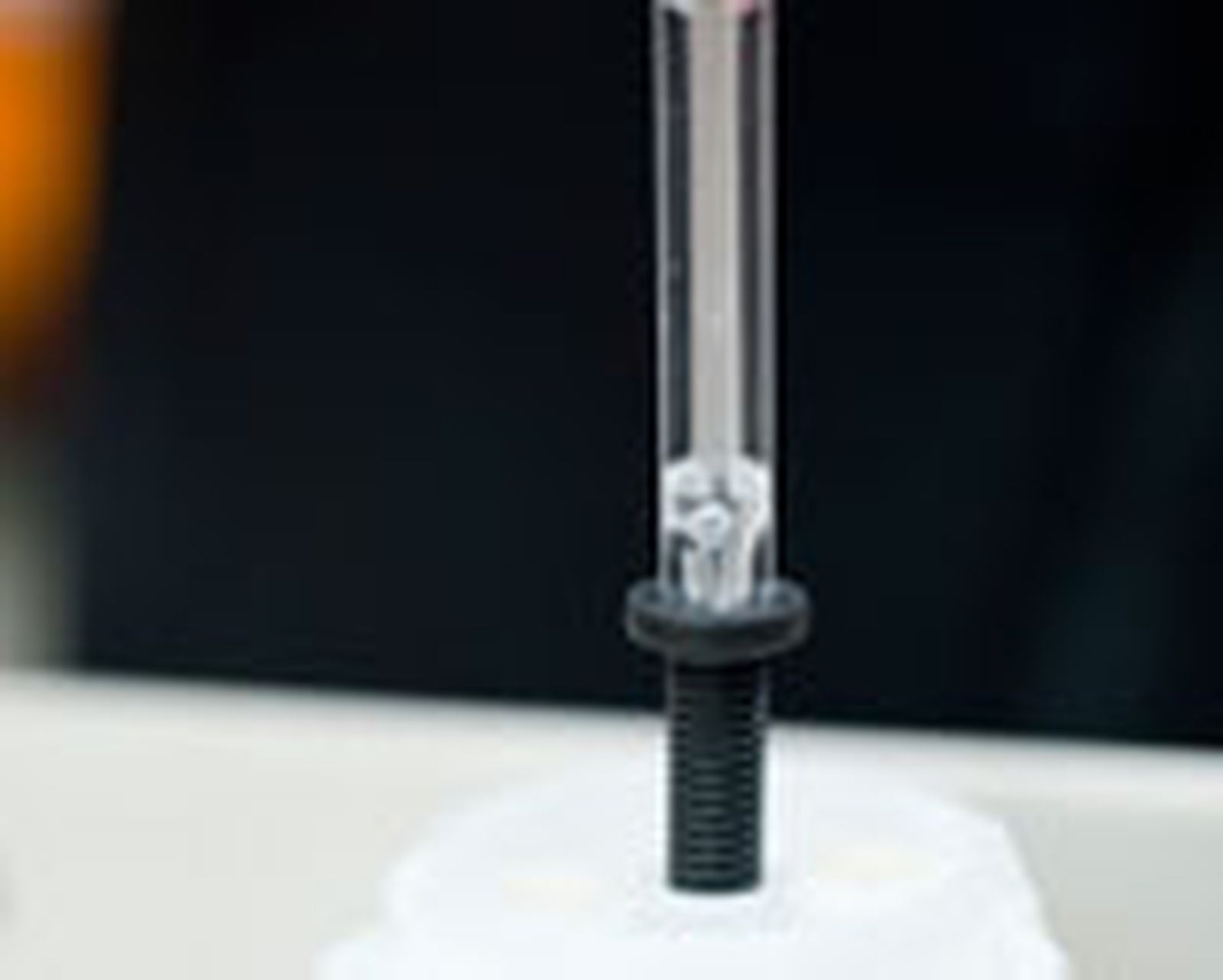

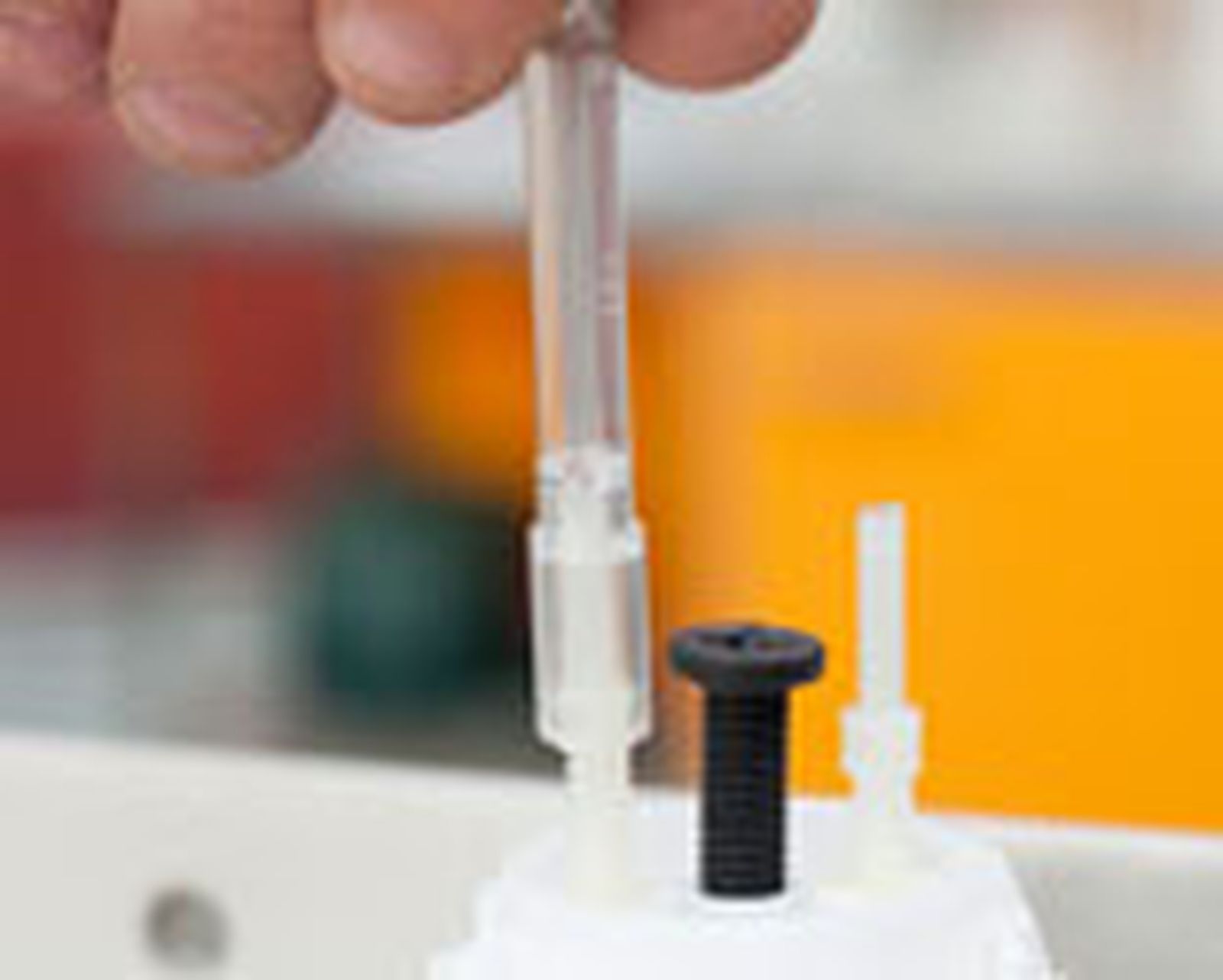

Luego, colocamos las dos varillas que accionarán el pulsador. Los ajustamos con la misma herramienta plástica.

Paso 5

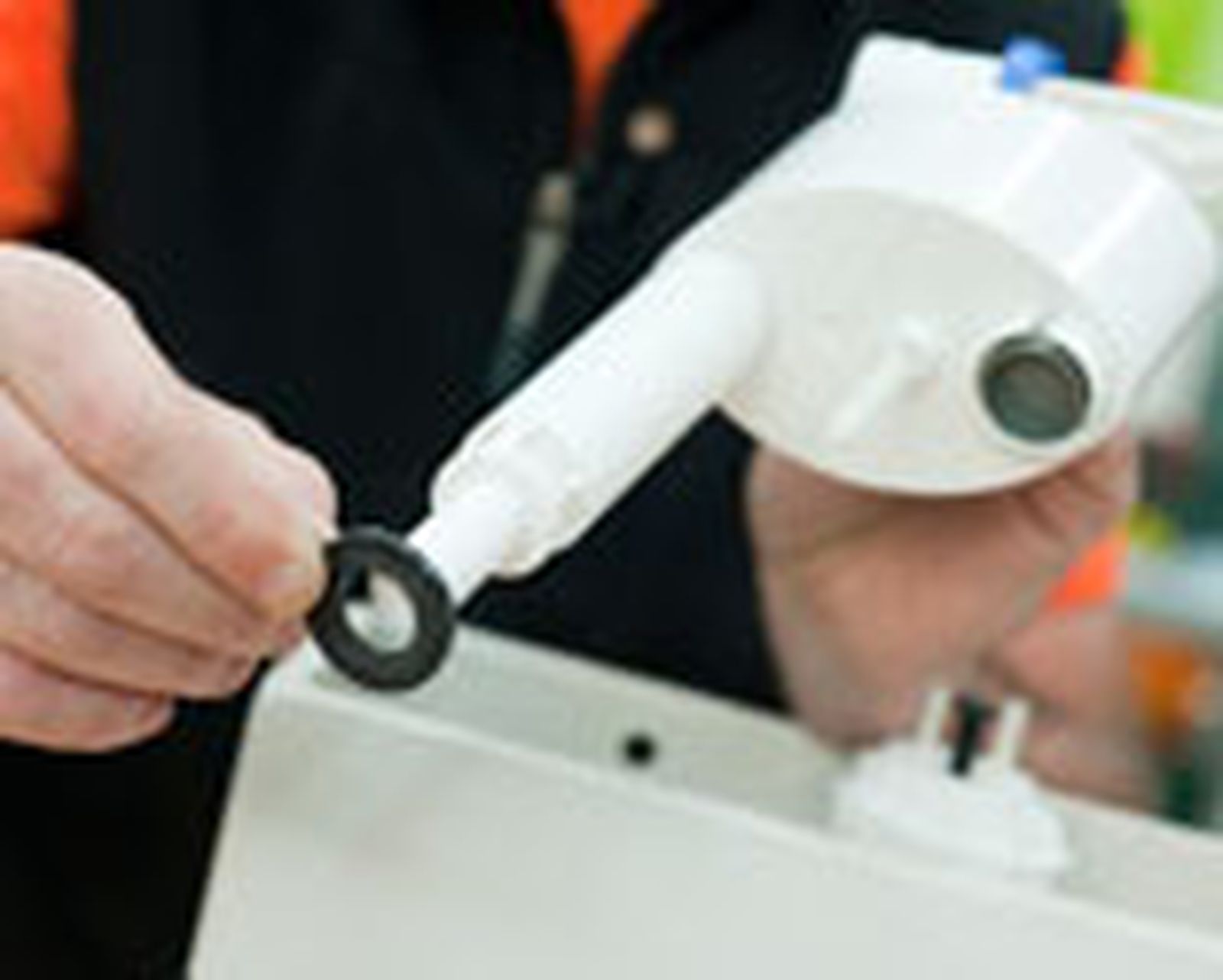

Ahora, encajamos la bomba de carga en el interior del depósito con su junta de estanqueidad...

Paso 6

... y ajustamos el tubo a la parte inferior del tanque con su correspondiente arandela.

Paso 7

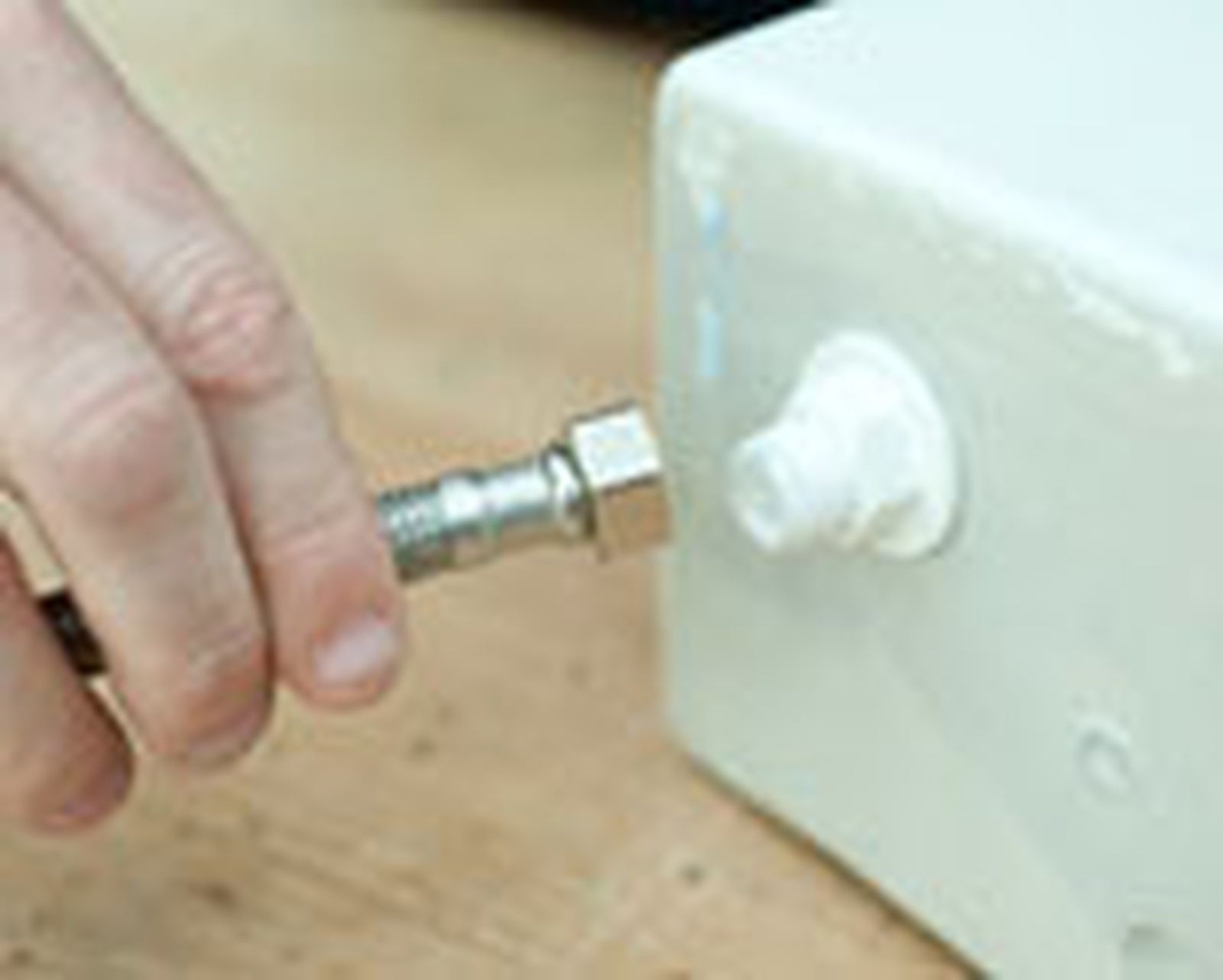

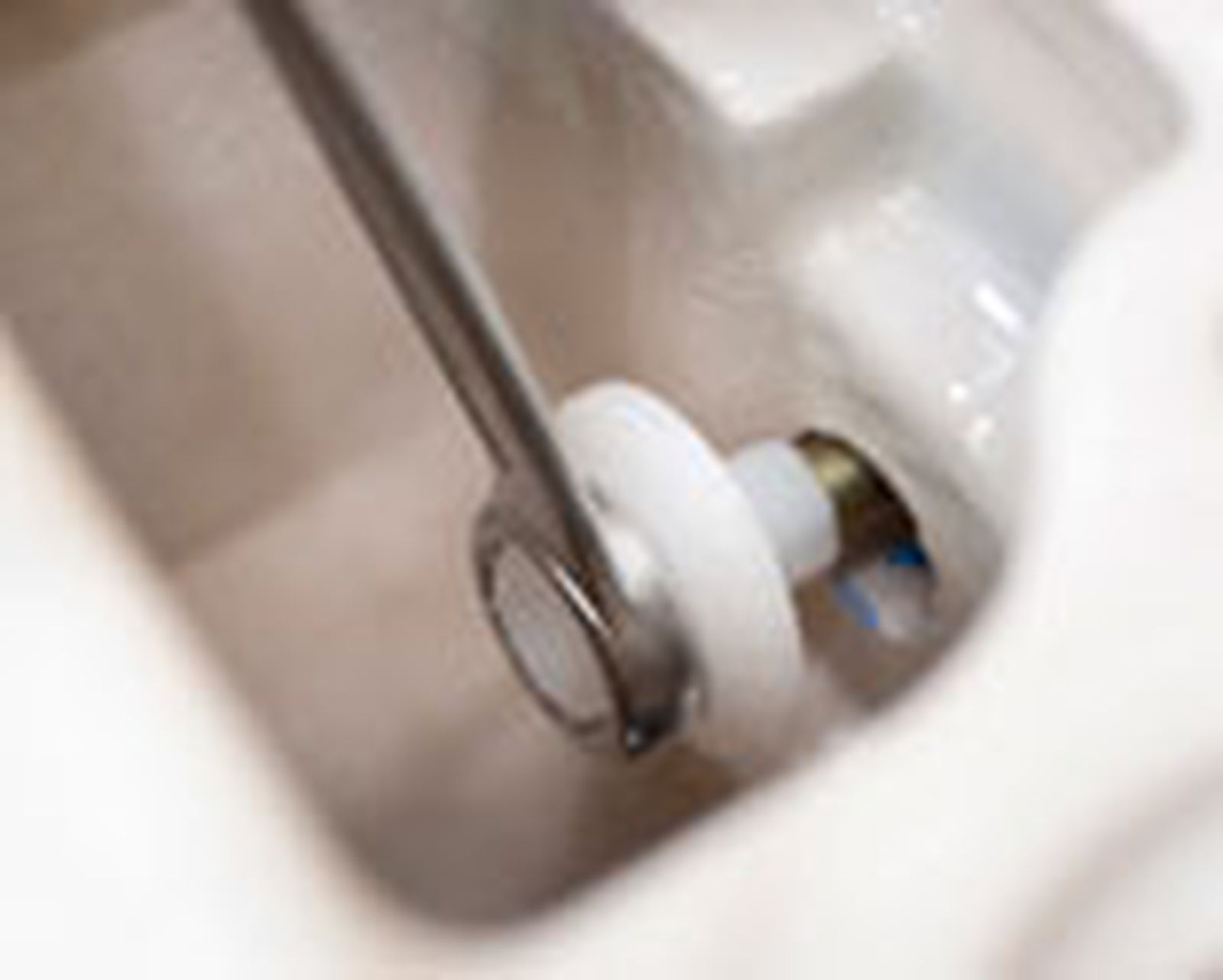

Después, ajustamos el manguito de entrada de agua a la bomba de carga con una llave. El latiguillo tendrá que ser lo suficientemente largo como para poder enroscarlo a la toma de agua. Apretamos bien la arandela con una llave.

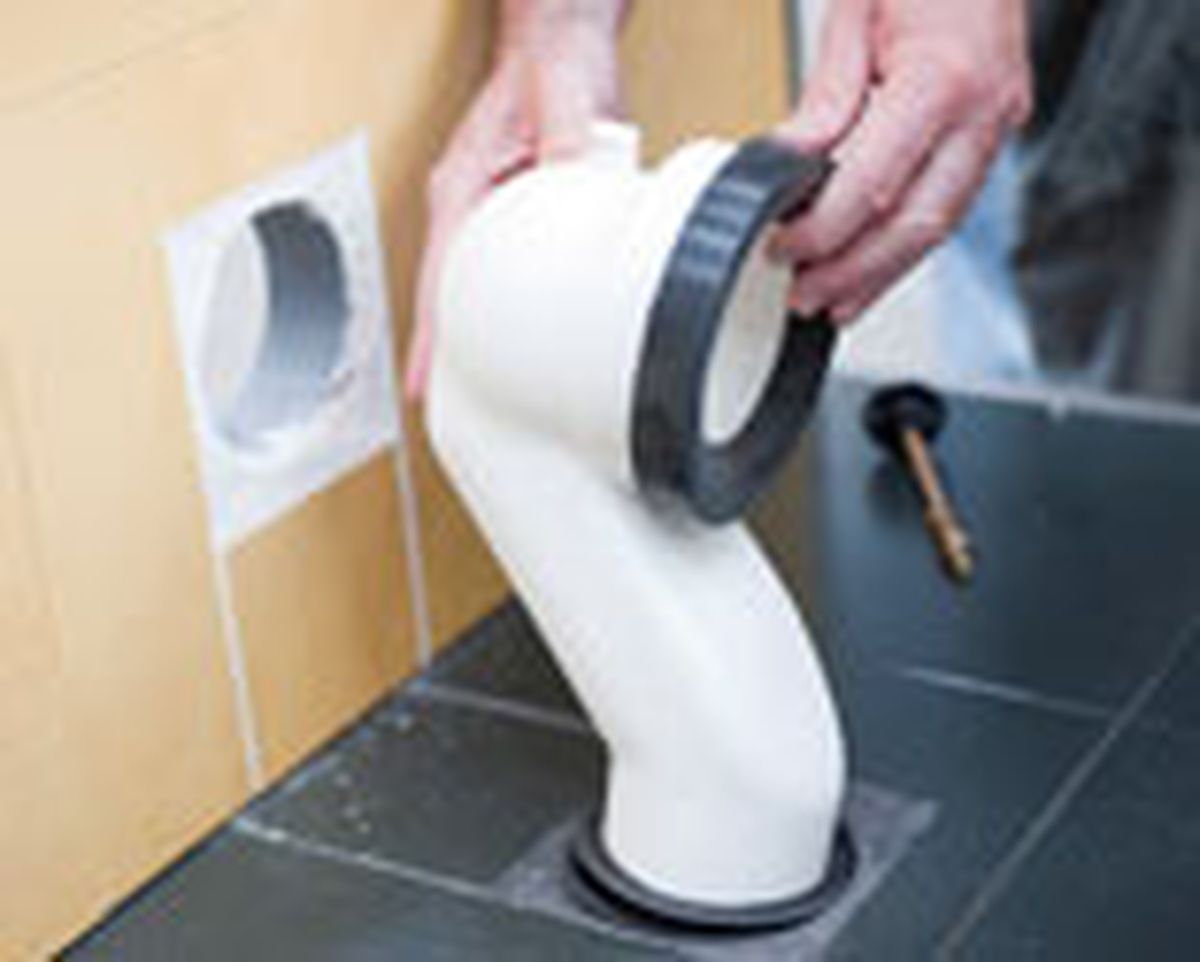

Paso 8

Es hora de colocar las tuberías del inodoro. Primero, presentamos el codo de salida de aguas en su posición.

Paso 9

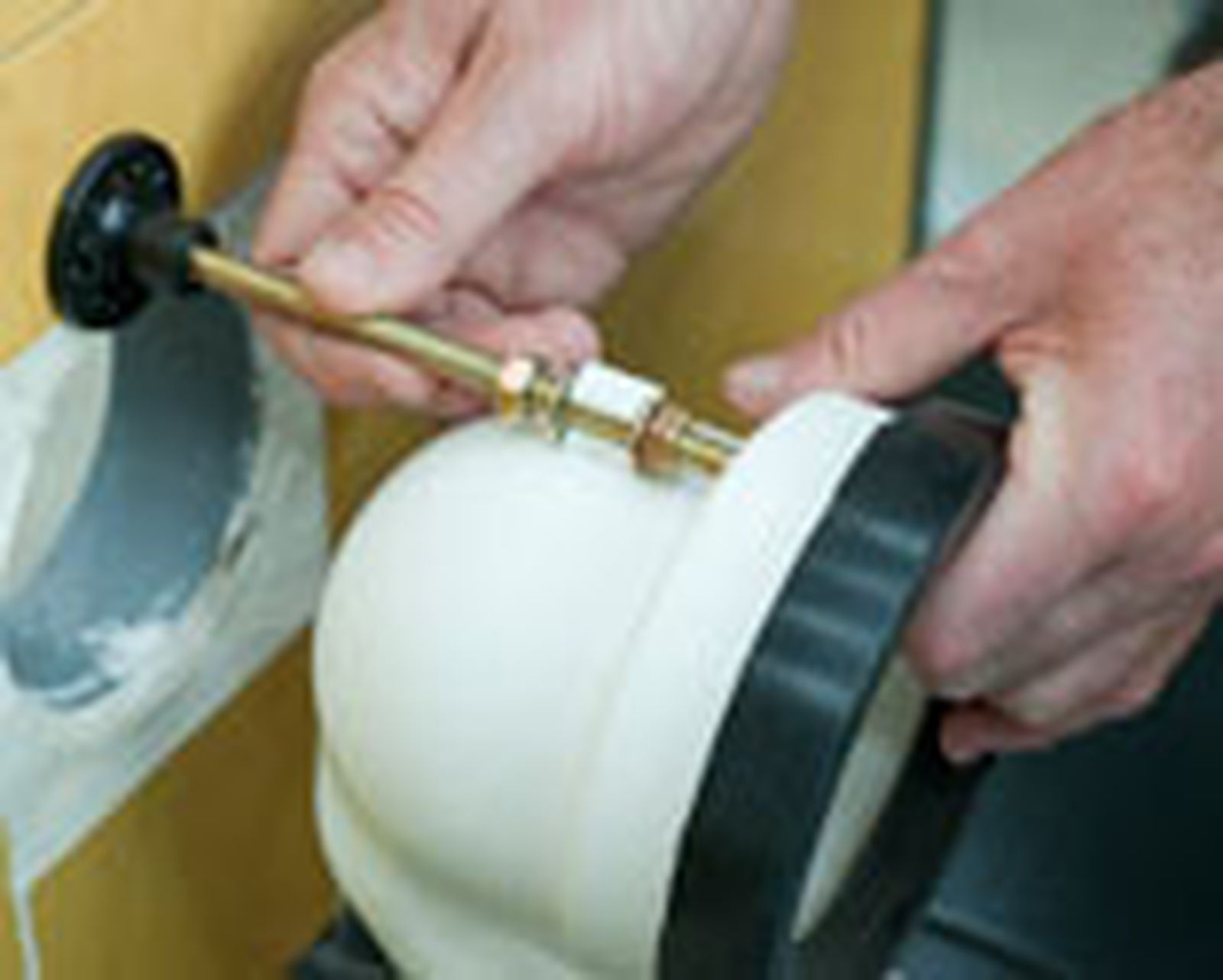

A continuación, fijamos el codo a la pared gracias al tope de fijación. Así, al colocar el inodoro, la pieza hará tope e impedirá que ésta se mueva.

Paso 10

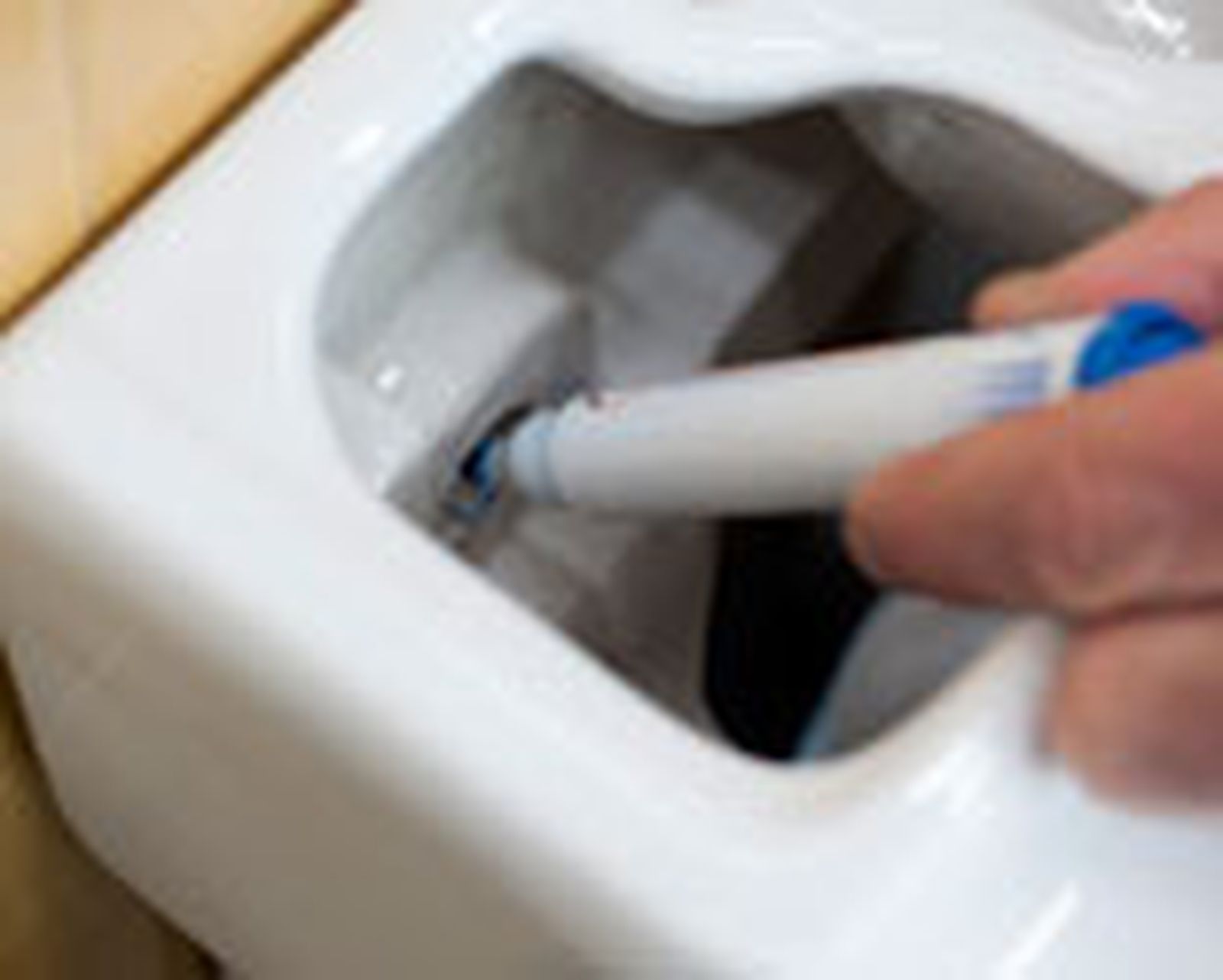

Posicionamos el inodoro y en su lugar y marcamos los puntos de fijación en la pared.

Paso 11

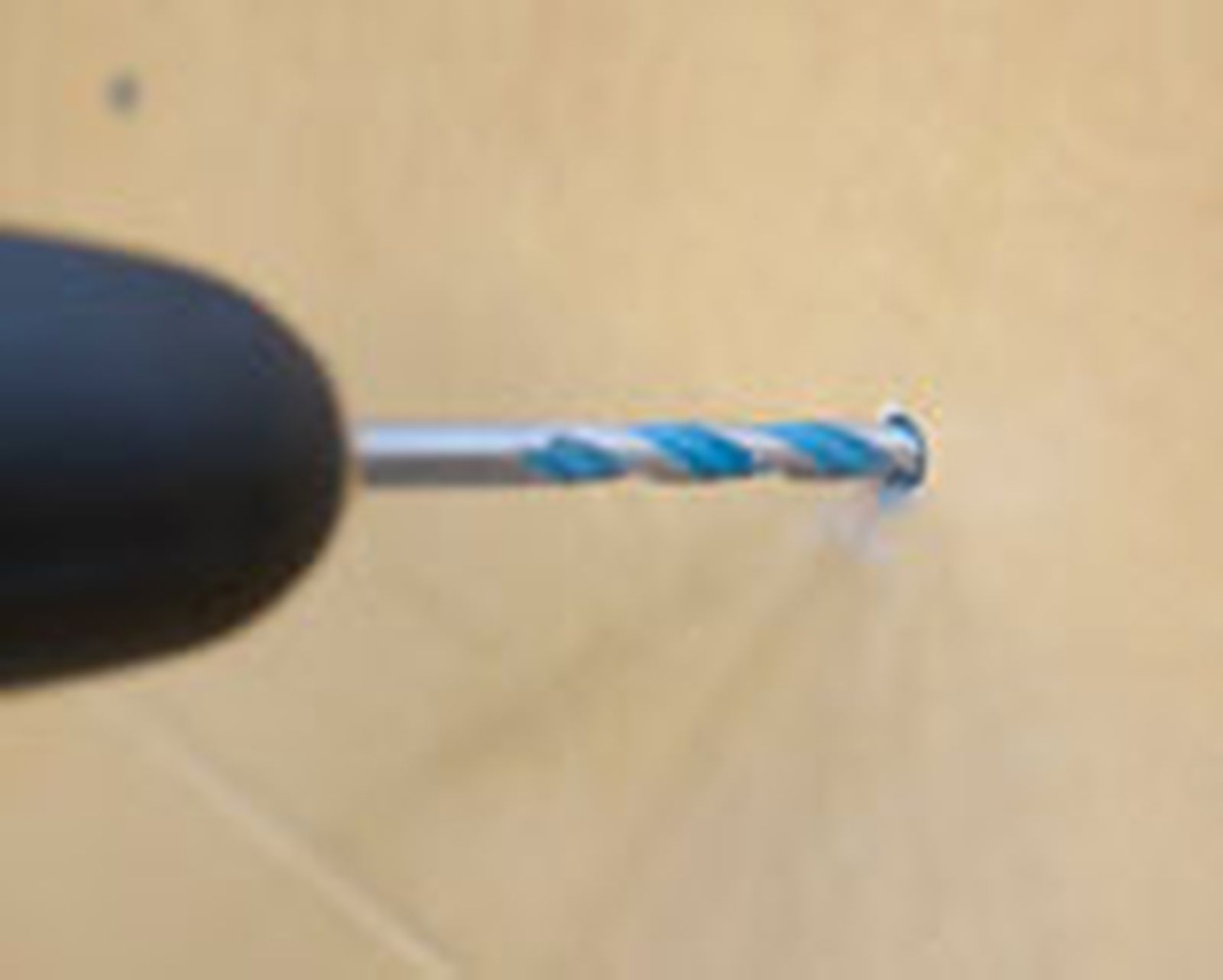

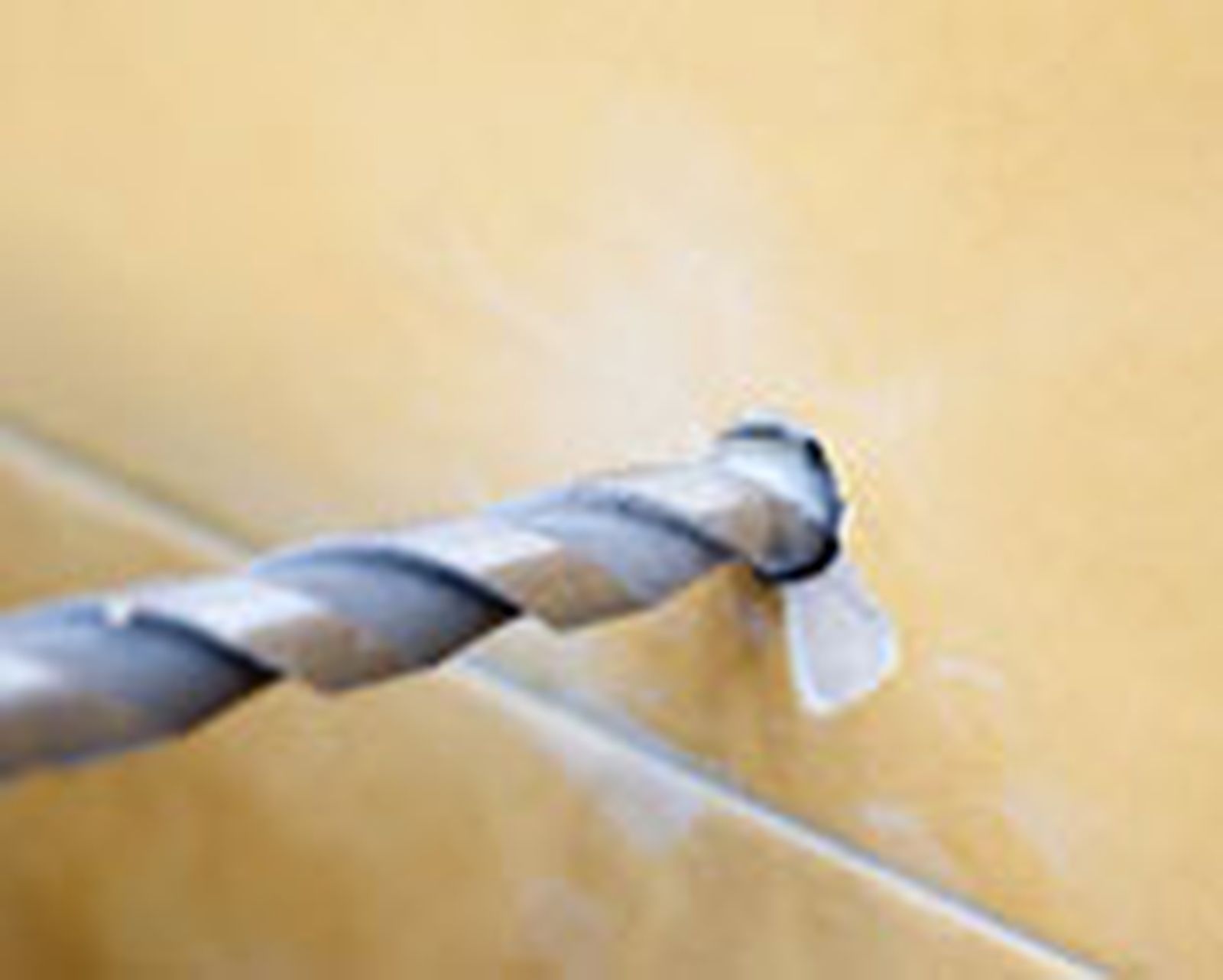

Luego, retiramos el inodoro. Después, acoplamos una broca de widia deØ 6 mm al taladro e inicialmente sin percusión, comenzamos a perforar los azulejos. Después, accionamos el percutor y terminamos de hacer los agujeros.

Paso 12

Ahora, cambiamos la broca deØ 6 mm por unaØ 12 mm y volvemos a taladrar la pared.

Paso 13

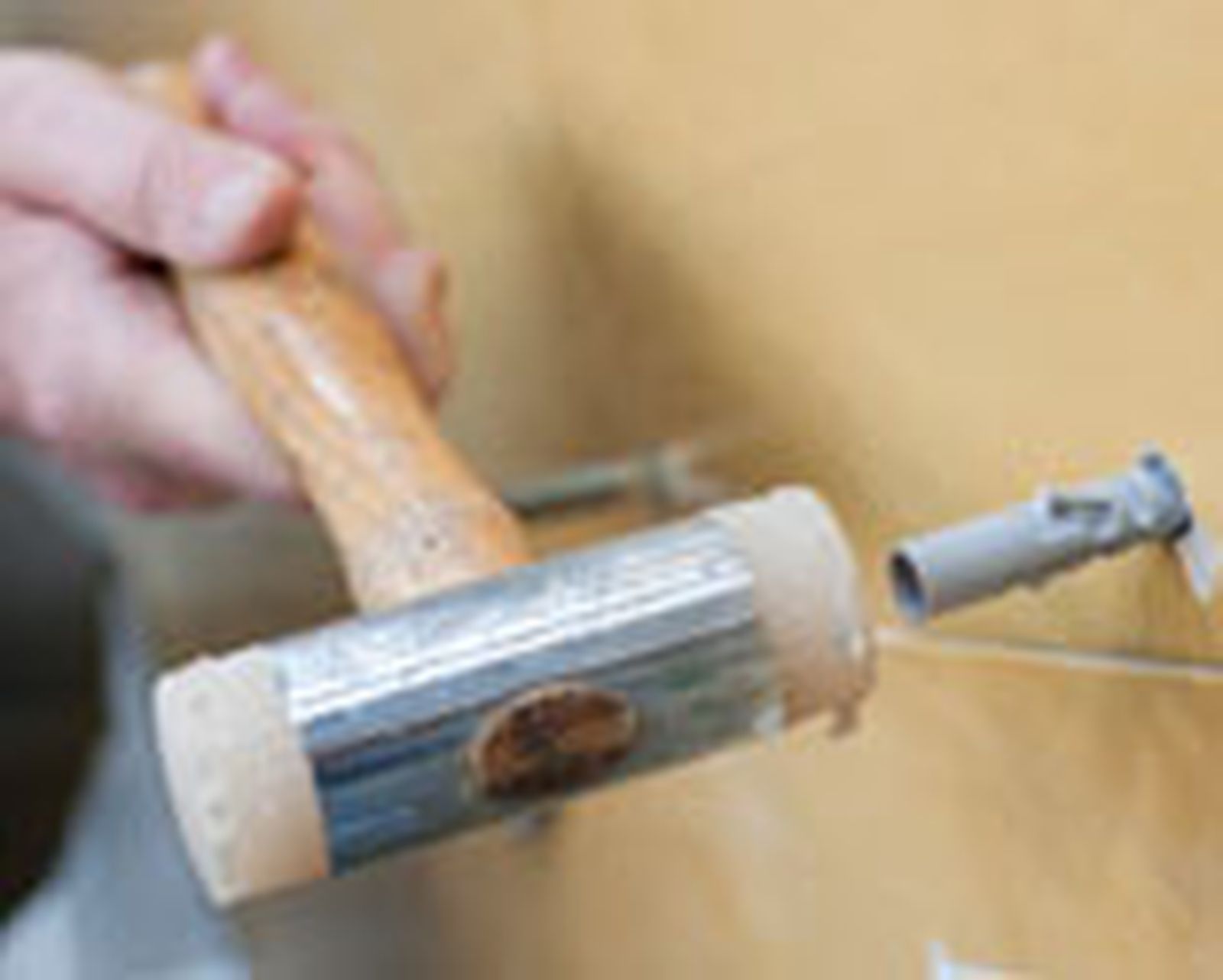

Con el martillo de nylon, introducimos los tacos...

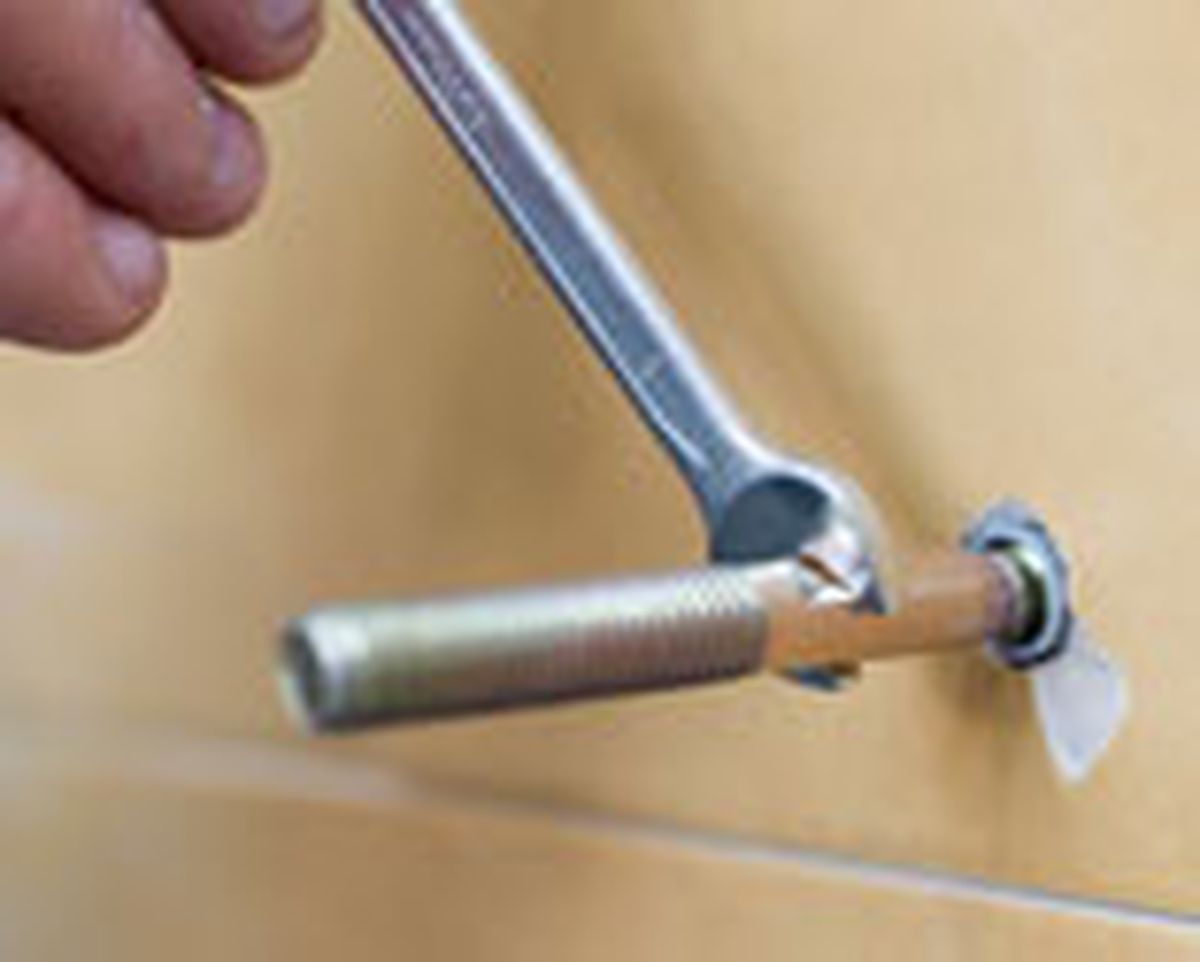

Paso 14

...y metemos los espárragos, fijándolos bien con una llave fija.

Paso 15

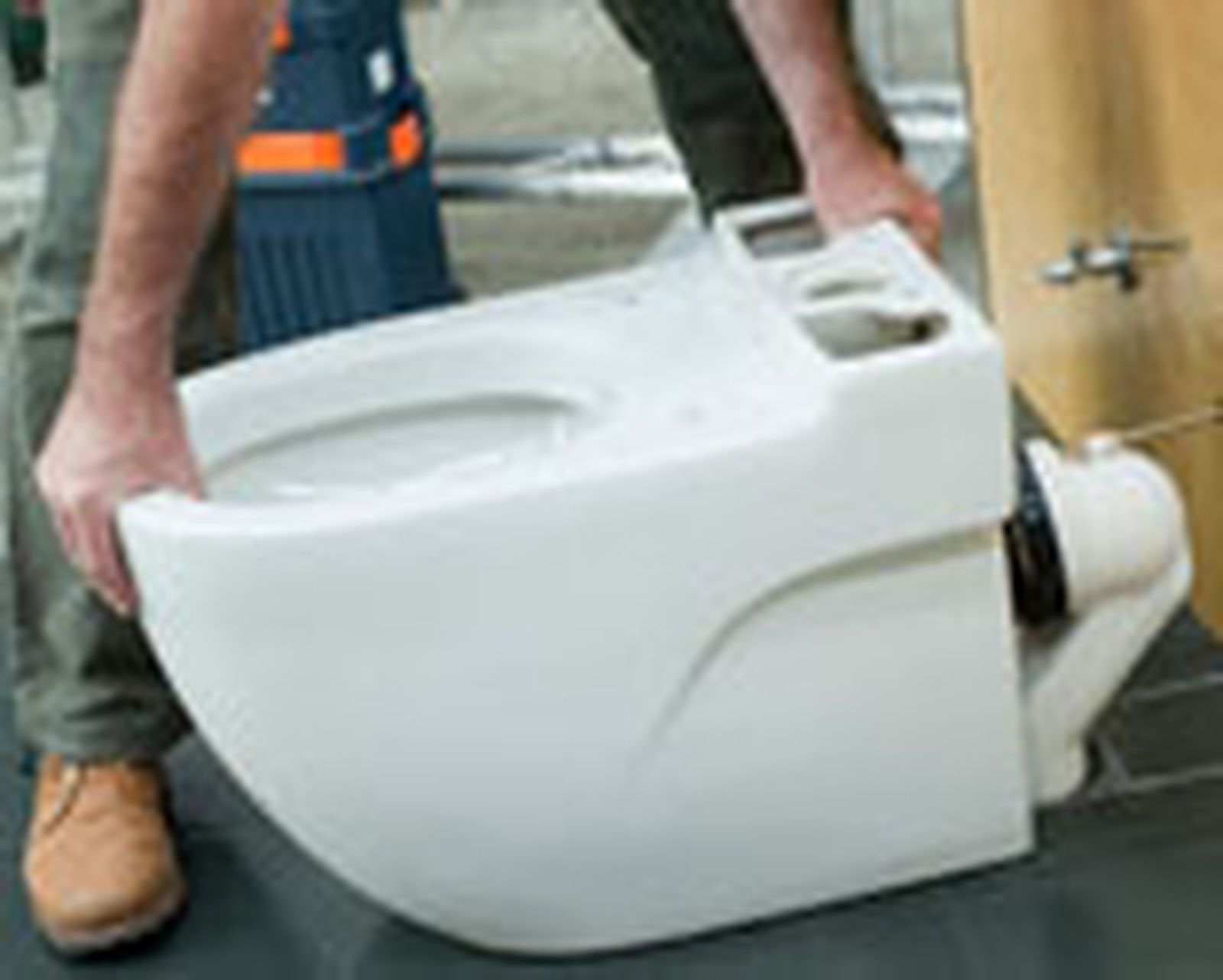

Después, encajamos el sifón en el interior del inodoro y posicionamos el inodoro en su lugar, haciendo coincidir los espárragos con los orificios de la taza de water.

Paso 16

A continuación, encajamos las tuercas de fijación en los espárragos y amarramos el inodoro con la llave fija.

Paso 17

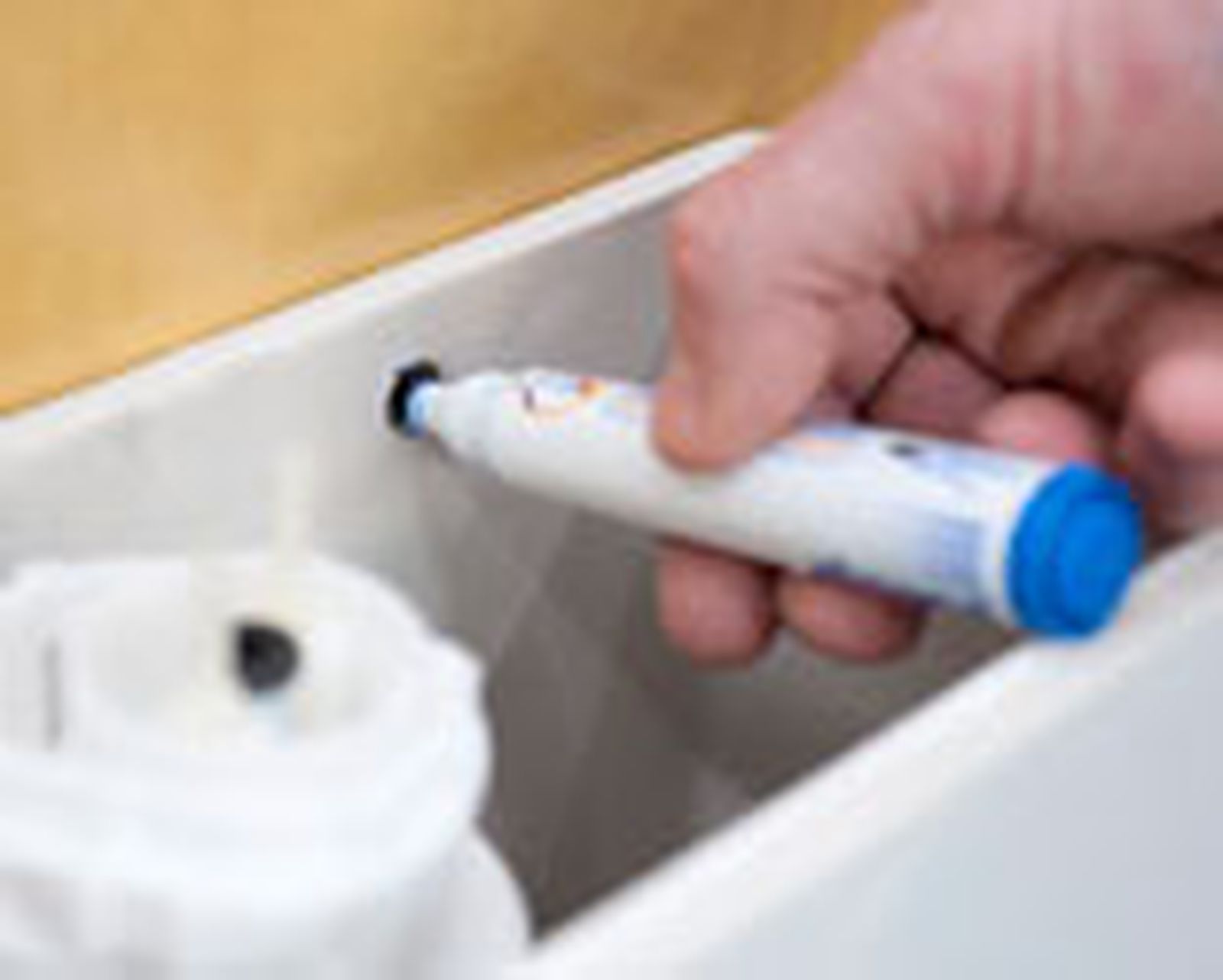

Introducimos el manguito de entrada de agua en el inodoro y lo ajustamos. Después, colocamos el depósito sobre la taza y marcamos en la pared los puntos de fijación.

Paso 18

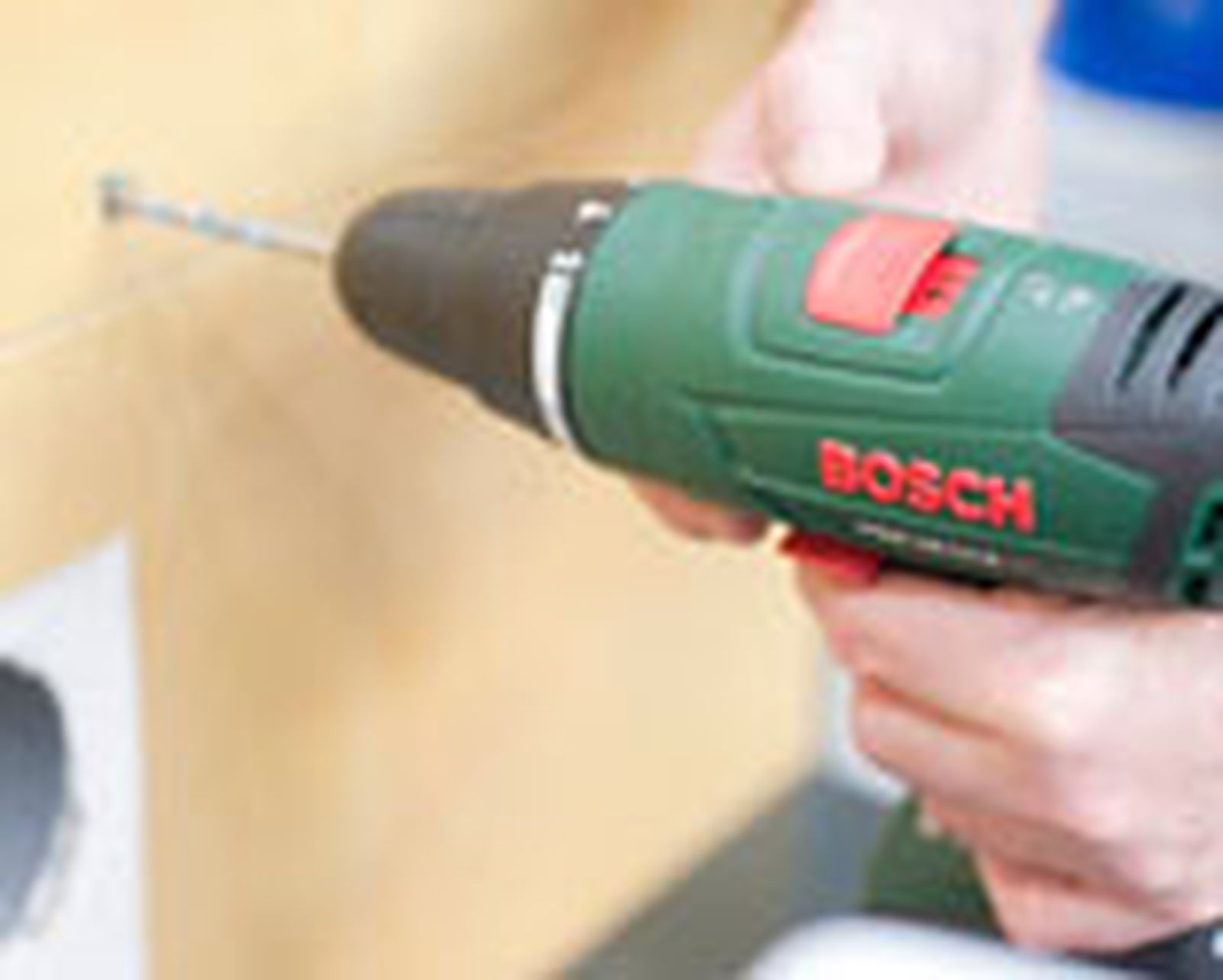

Retiramos el depósito y con el taladro y una broca adecuada, realizamos los orificios. Metemos también los tacos.

Paso 19

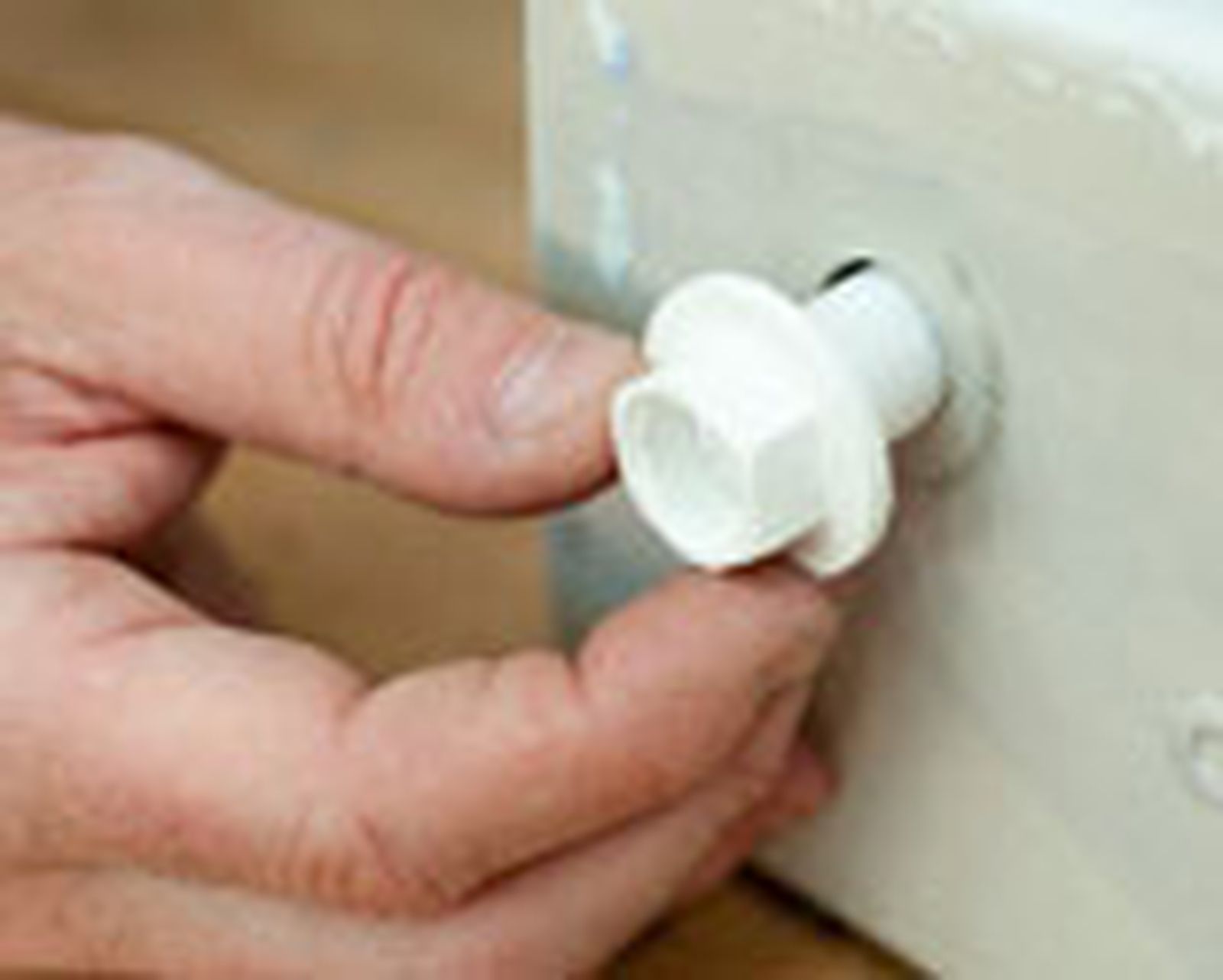

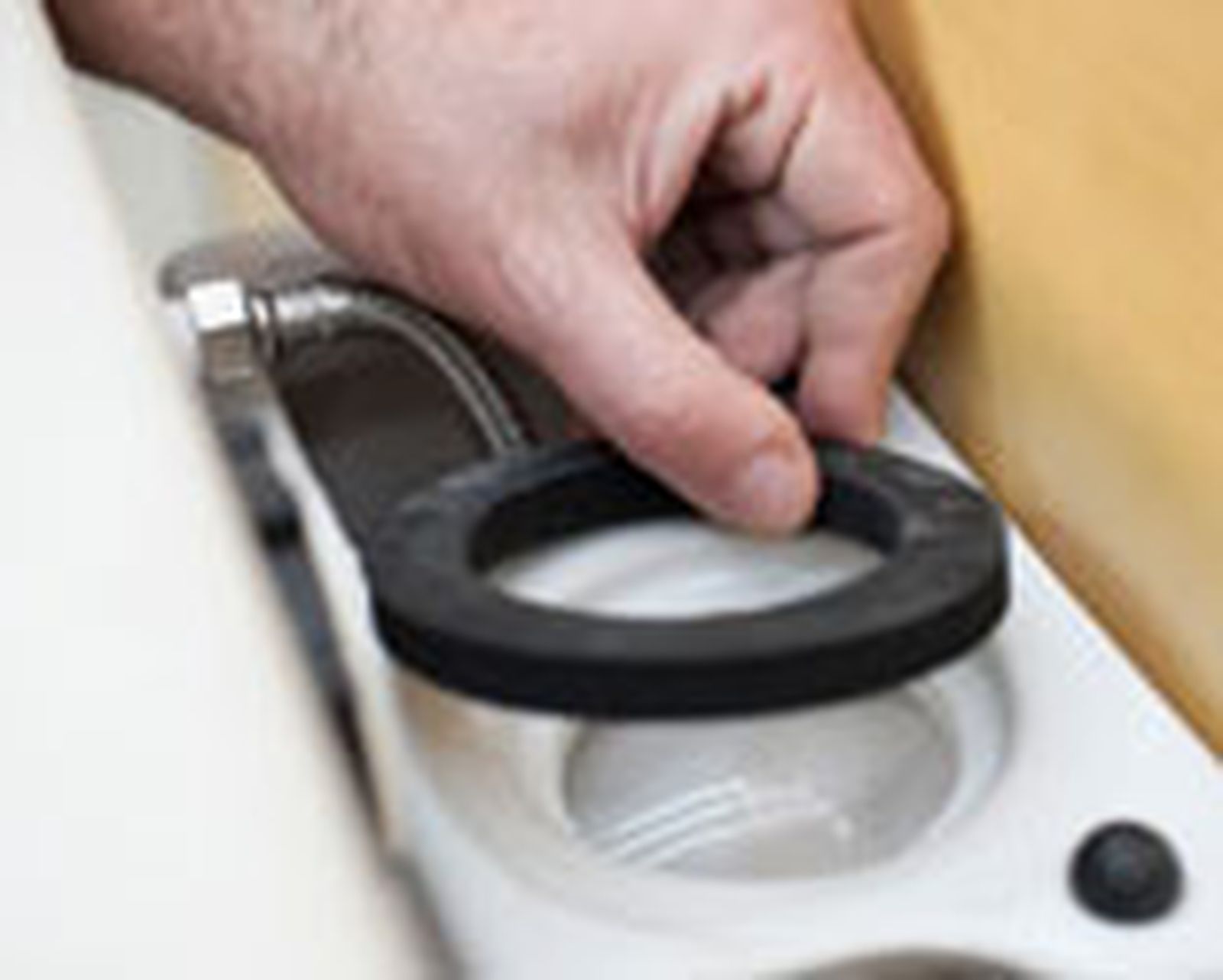

Antes de posicionar el depósito sobre el inodoro, colocamos una junta de estanqueidad y unos tetones en la zona de unión.

Paso 20

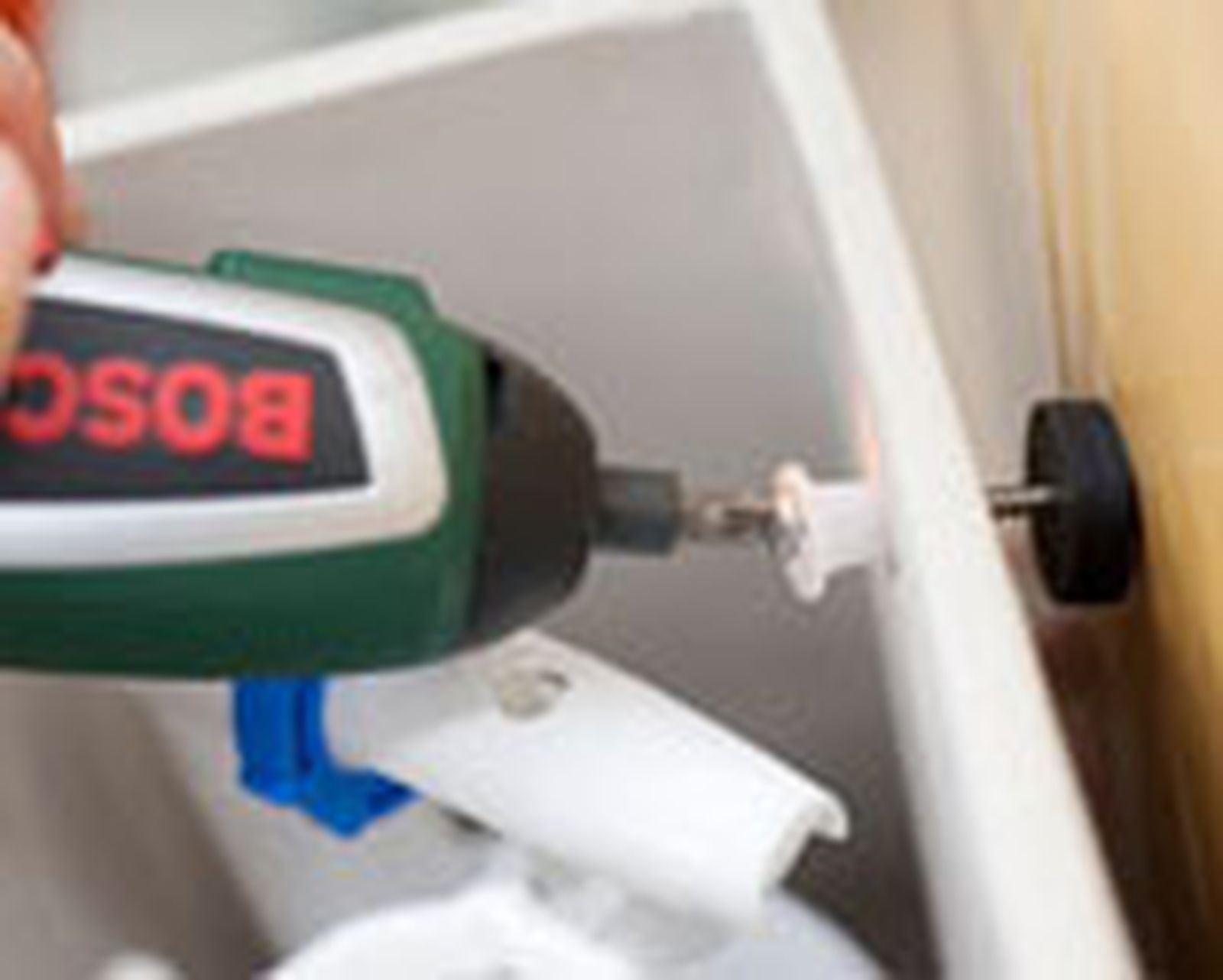

El siguiente paso consiste en fijar el depósito con sus correspondientes herrajes. Para ello, utilizaremos un pequeño atornillador. Después, colocamos la tapa del tanque.

Paso 21

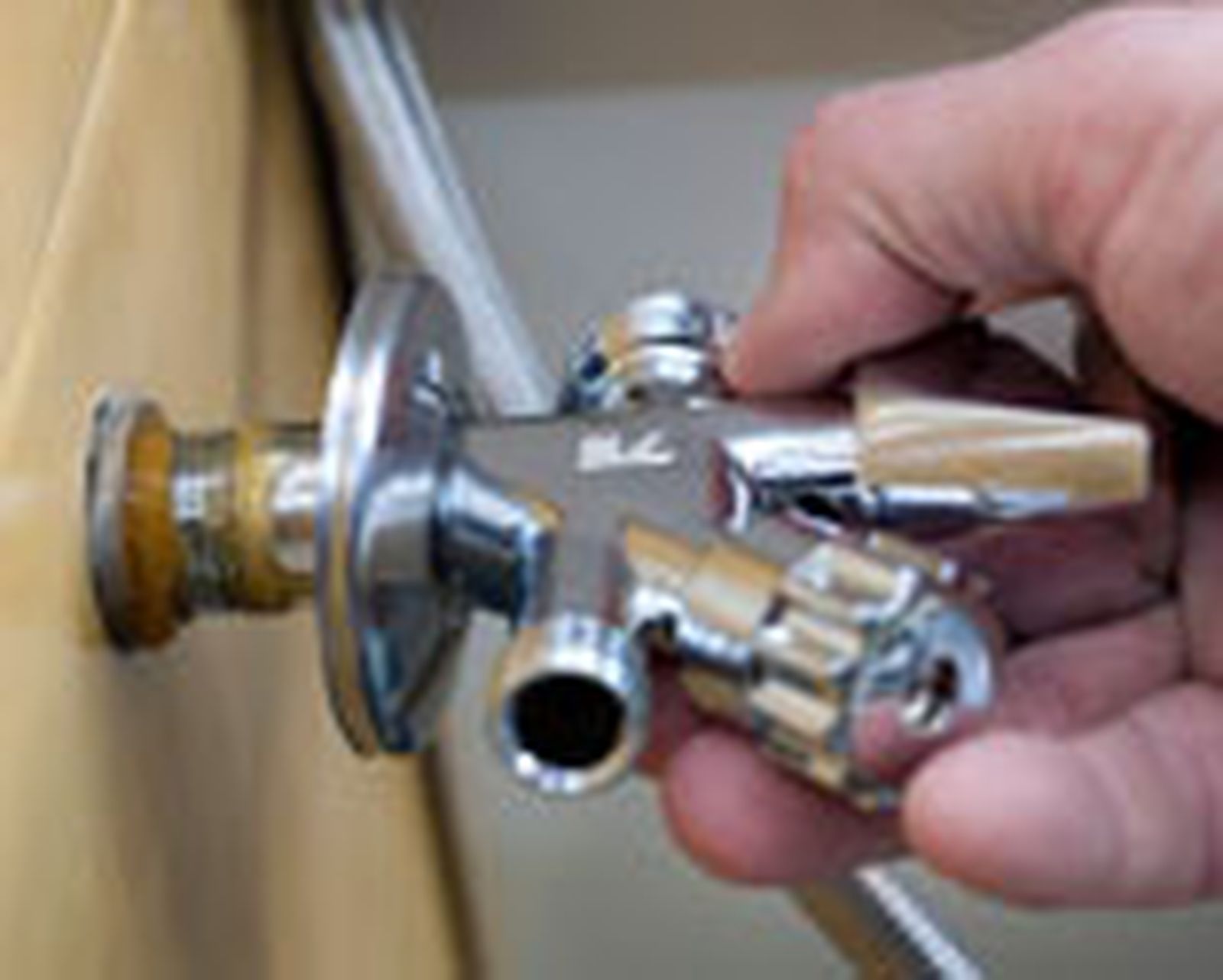

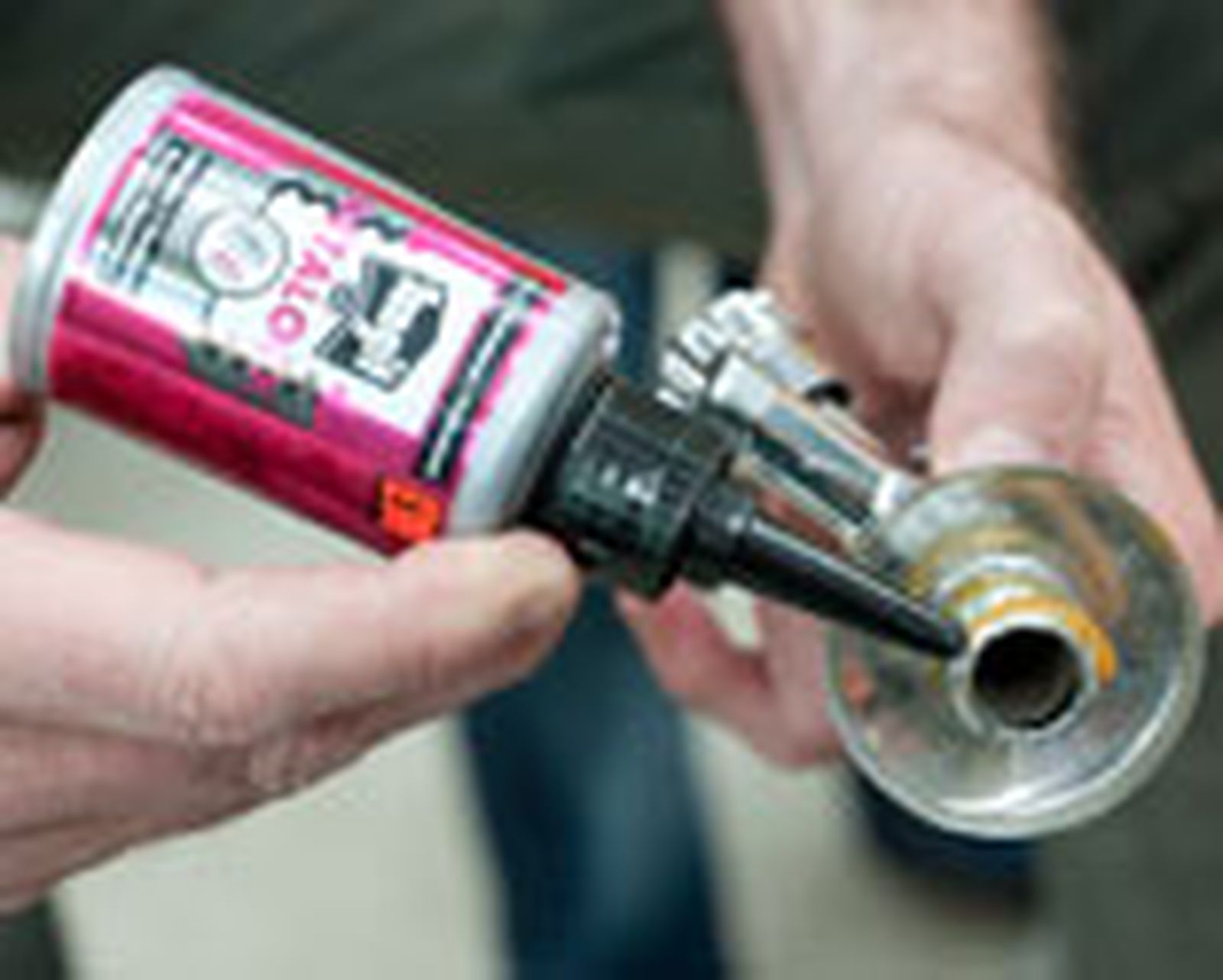

Retiramos la llave de paso y colocamos la nueva de doble paso. Para acoplarla a la toma de agua, necesitaremos un adaptador. Evitaremos las filtraciones de agua aplicando un sellador a la rosca.

Paso 22

Luego, enroscamos la nueva llave de doble paso a la toma de agua.

Paso 23

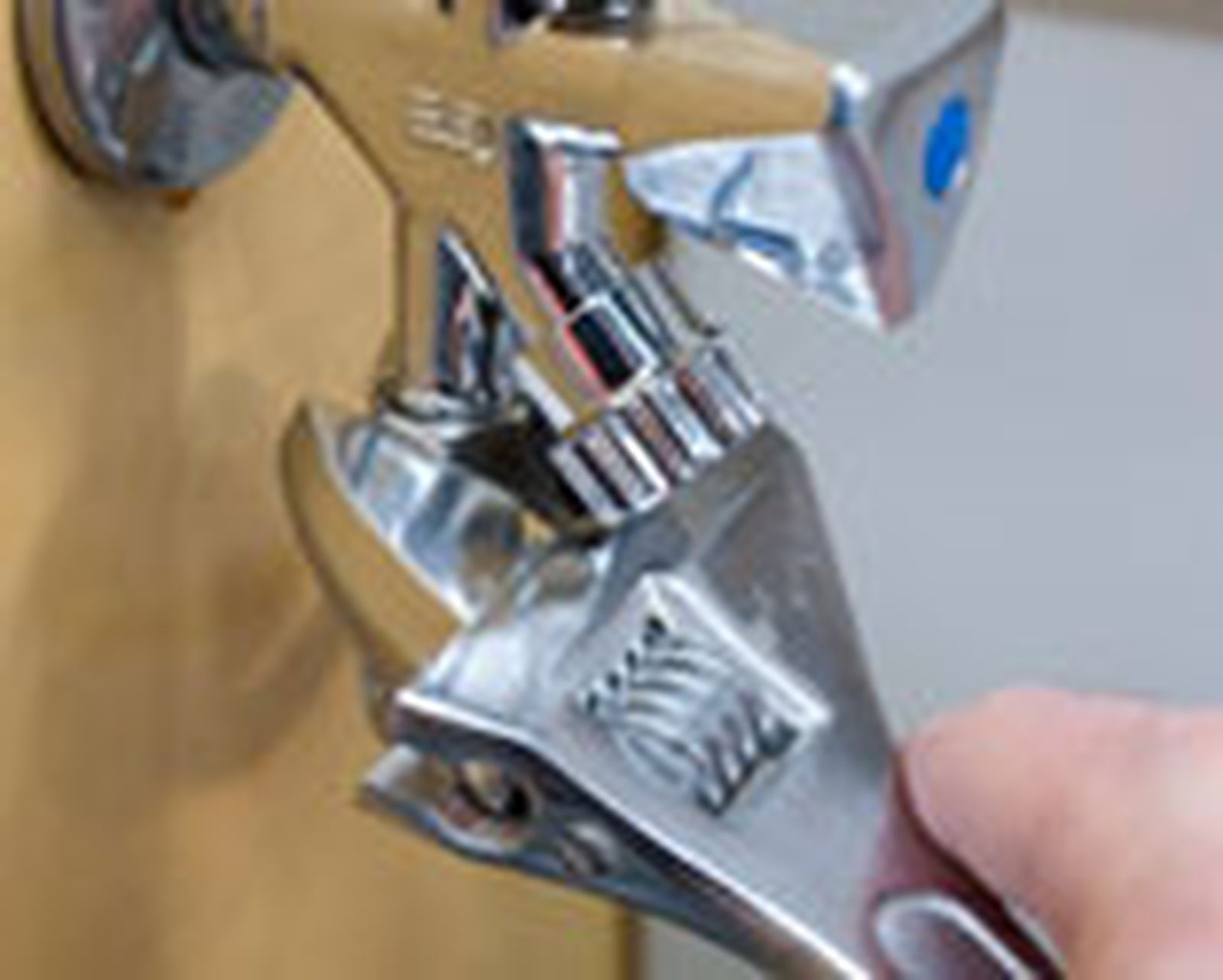

Después, unimos el tubo flexible de la ducha y el manguito del inodoro a las dos tomas de agua. Apretamos bien las piezas con una llave inglesa.

Paso 24

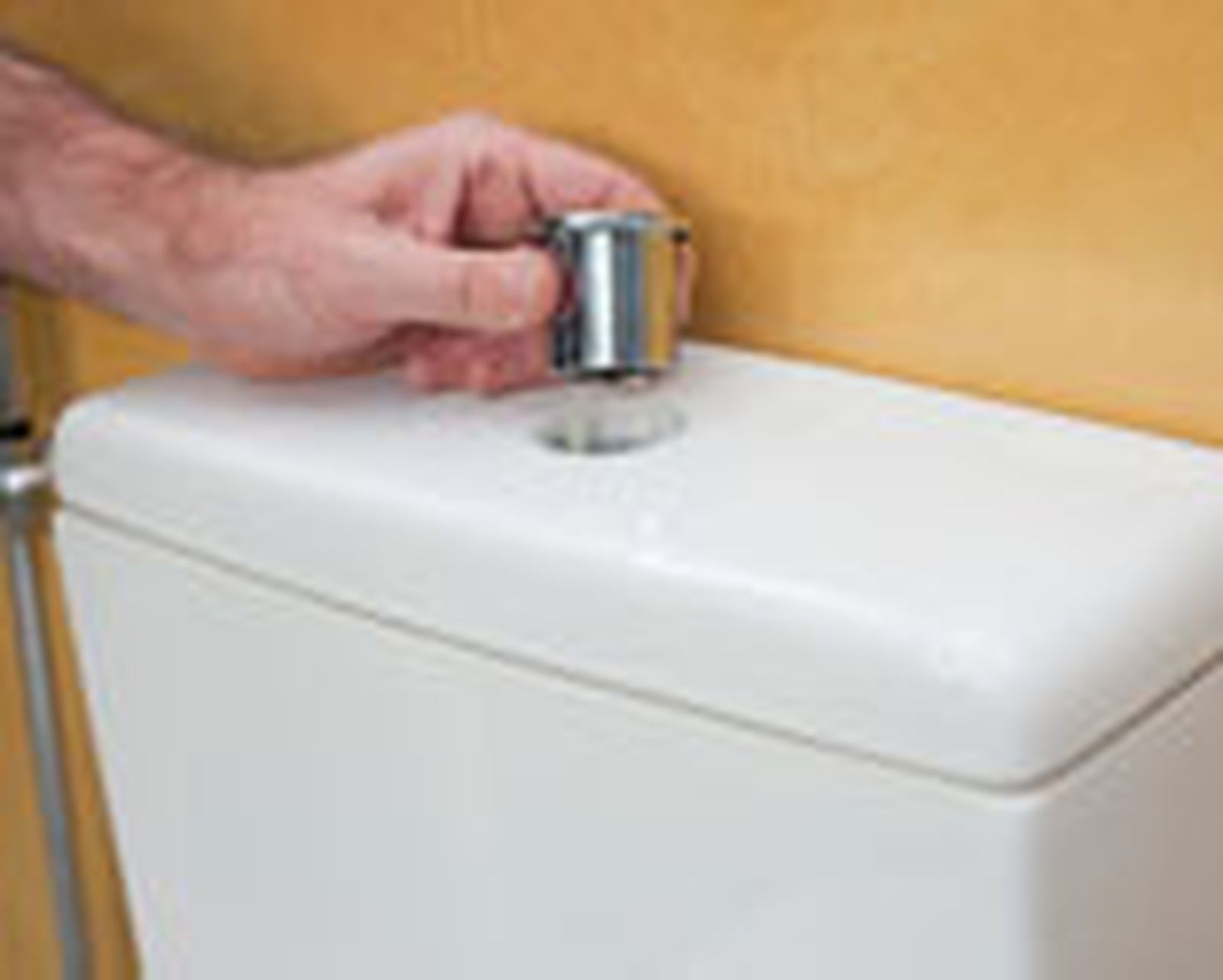

Luego, colocamos el pulsador en su lugar y fijamos el soporte para la alcachofa en uno de los laterales del inodoro.

Paso 25

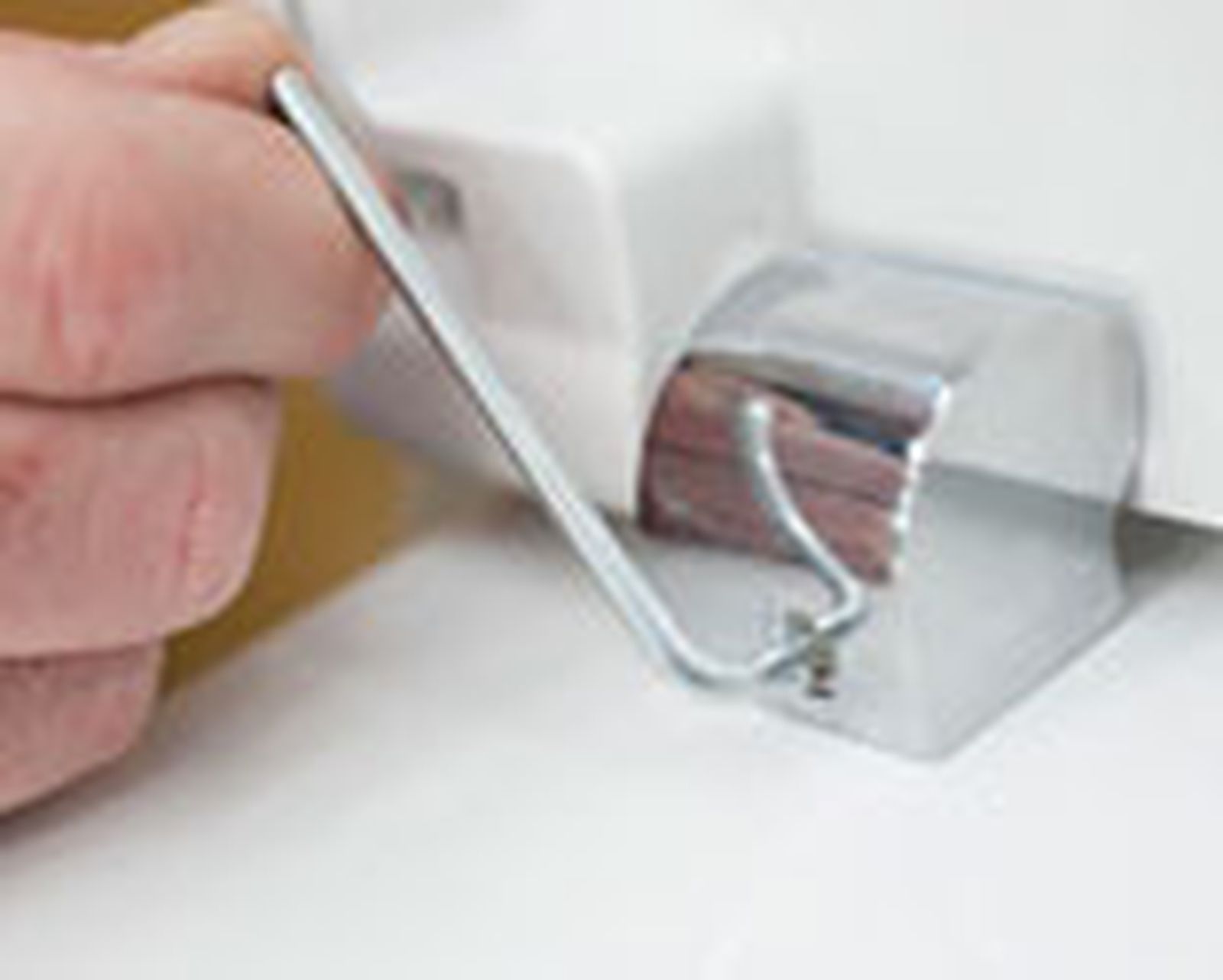

Terminamos el trabajo fijando la tapa al inodoro con sus correspondientes herrajes.

Paso 26

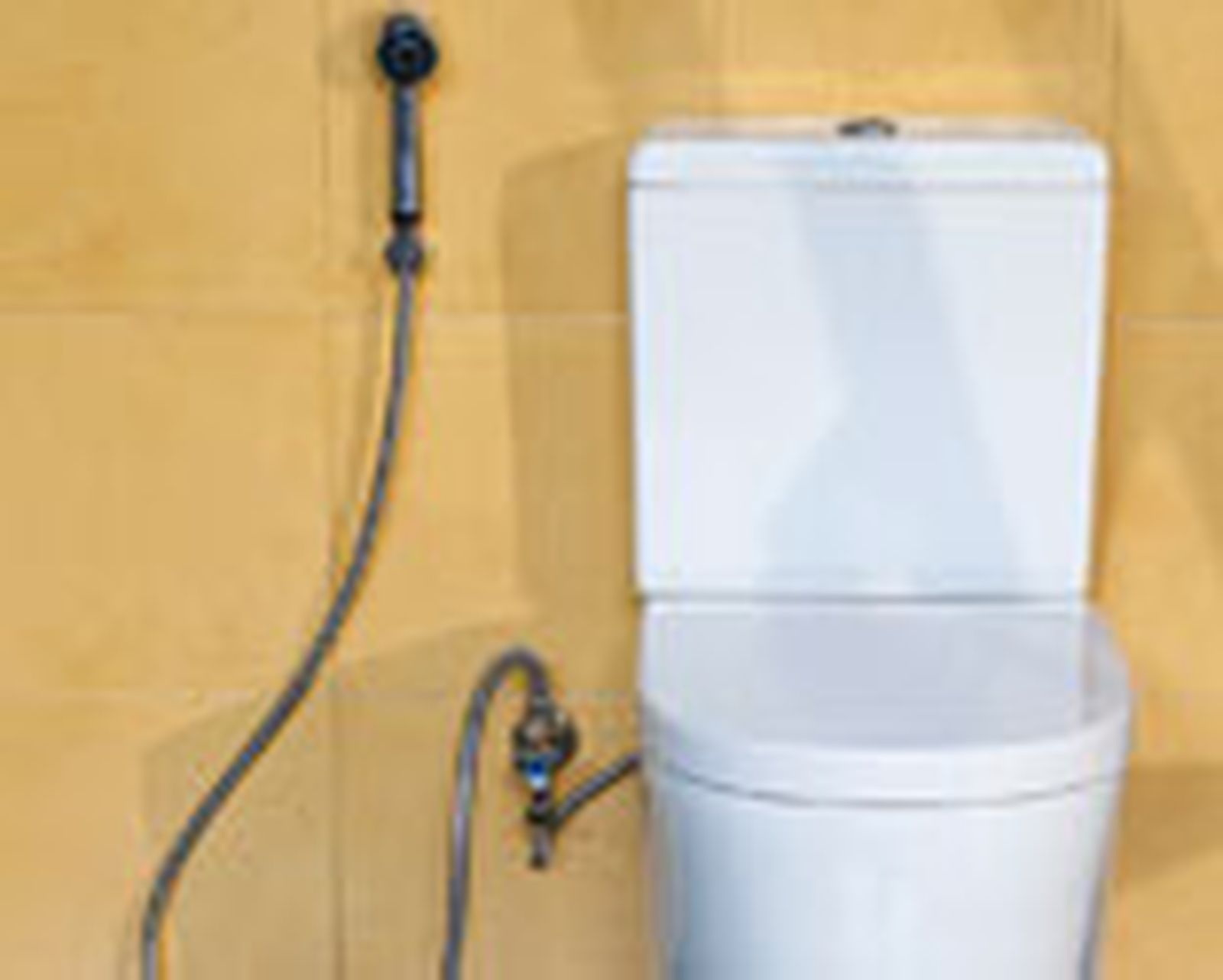

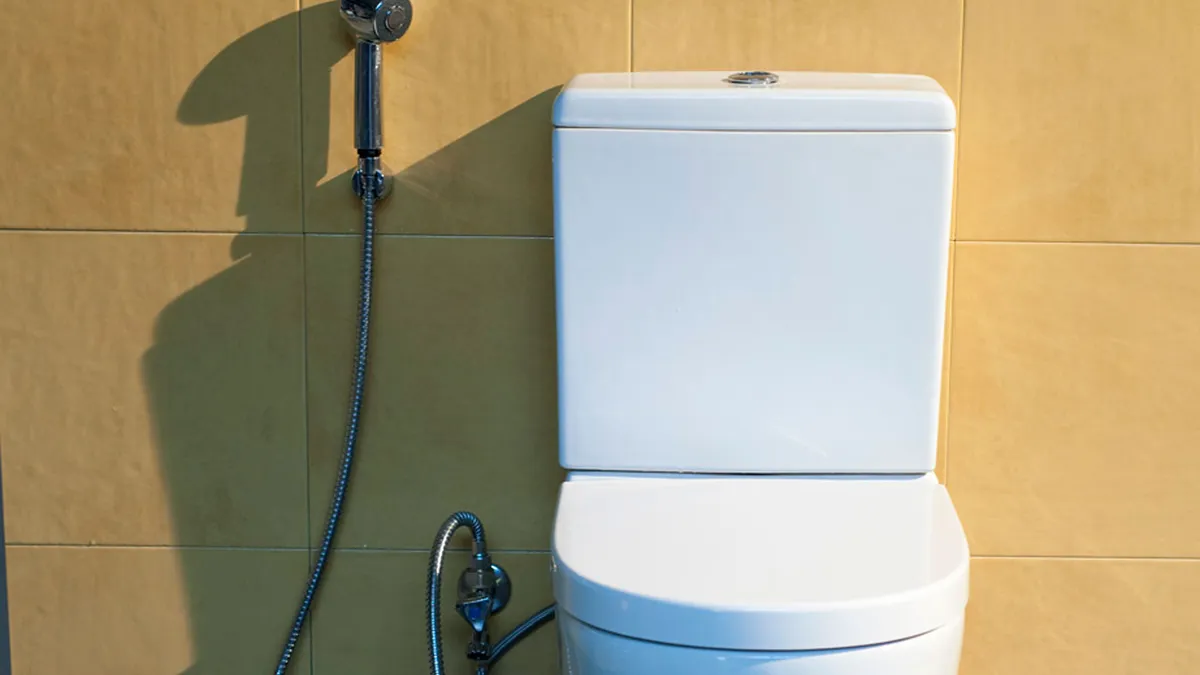

¡Y éste es el resultado! Un inodoro de líneas modernas al que le hemos acoplado un práctico grifo de ducha. Un trabajo muy sencillo, rápido y limpio, apto para cualquier amante del bricolaje.
