El interruptor simple es el que enciende y apaga un punto de luz desde un único punto. Su instalación es muy sencilla. ¡Vemos de manera detallada cómo montar un interruptor simple!
ÍNDICE DE CONTENIDOS
Bricomanía, 9 de marzo de 2023
Electricidad
Cómo conectar un interruptor simple de forma fácil
Antes de montar el interruptor simple, necesitamos saber cómo funciona su circuito de iluminación.
Por un lado, debemos llevar desde la caja de registro al punto de luz el cable neutro (azul) y el cable de toma de tierra (amarillo o verde).
Por otro lado, tendremos que pasar el cable de fase (marrón) al interruptor y desde el interruptor al punto de luz otro cable de fase.
Con este circuito encenderemos y apagaremos desde un interruptor el punto de luz.
Paso a paso de cómo conectar un interruptor simple
Paso 1

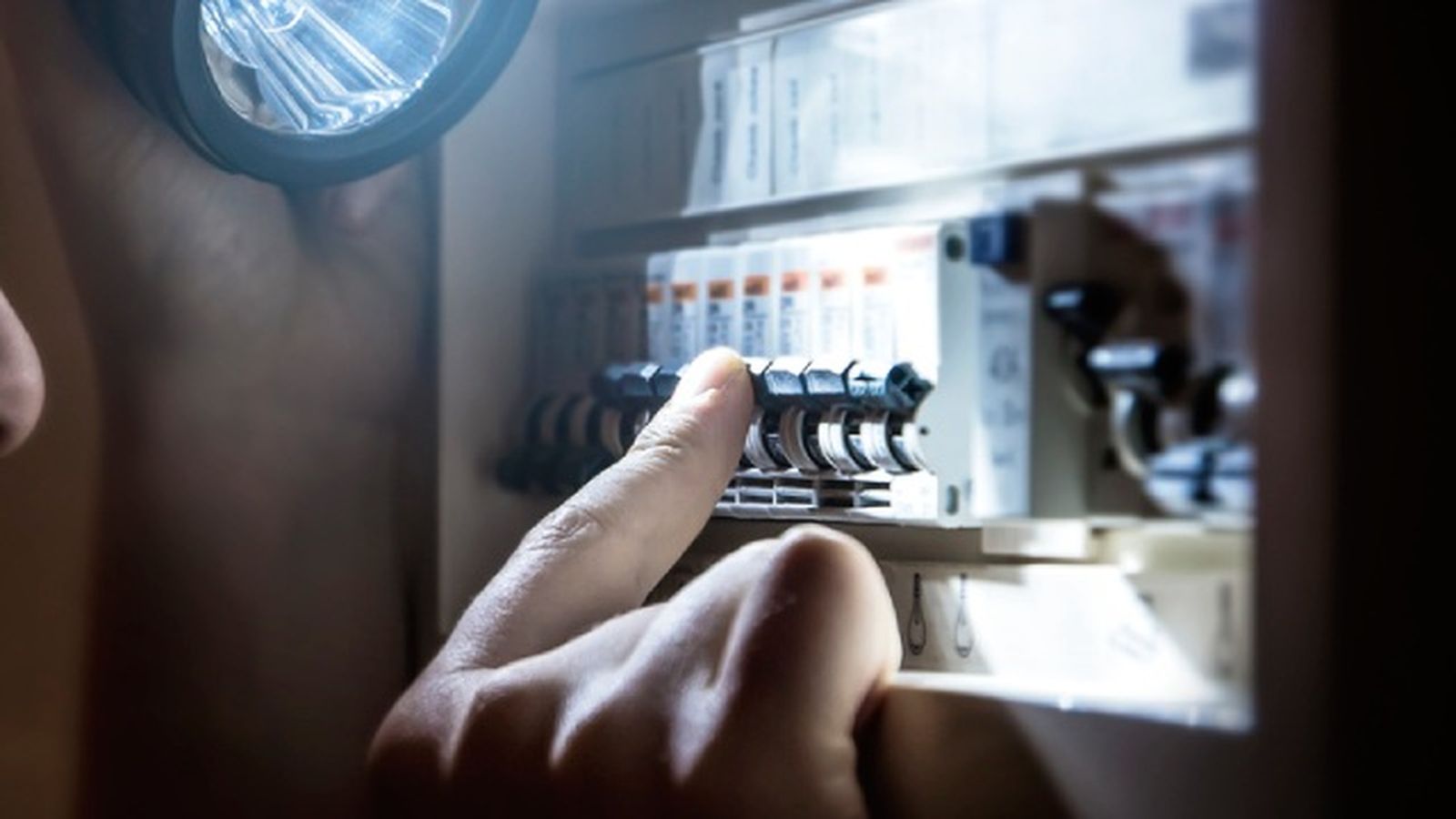

Antes de conectar un interruptor simple, debemos apagar la corriente eléctrica para trabajar con seguridad.
Paso 2
Tenemos que buscar la caja de distribución de la habitación. Normalmente, suele estar en la parte alta a unos 30 cm del techo.
Abrimos la tapa y detectamos el cable azul, el marrón y el de tierra.
Paso 3
En nuestro caso, vamos a realizar la conexión por el exterior utilizando unos tubos para que lo veáis de manera detallada. Pero lo ideal es que realicéis unas rozas para que los cables no se vean y quede más estético.
Paso 4

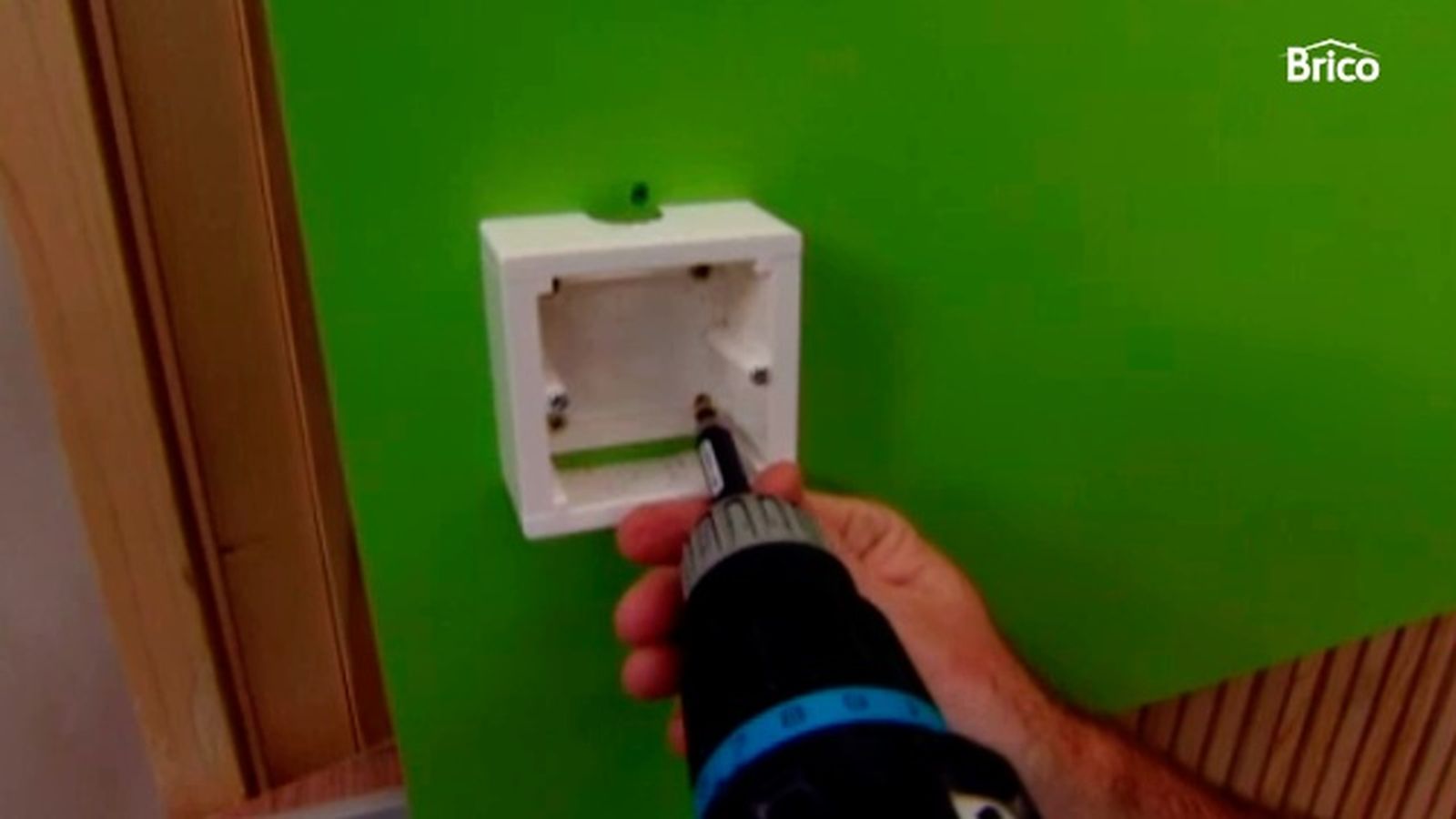

Necesitaremos un interruptor y un punto de luz. Colocamos la base del interruptor simple y lo fijamos con unos tirafondos a la pared.
Paso 5

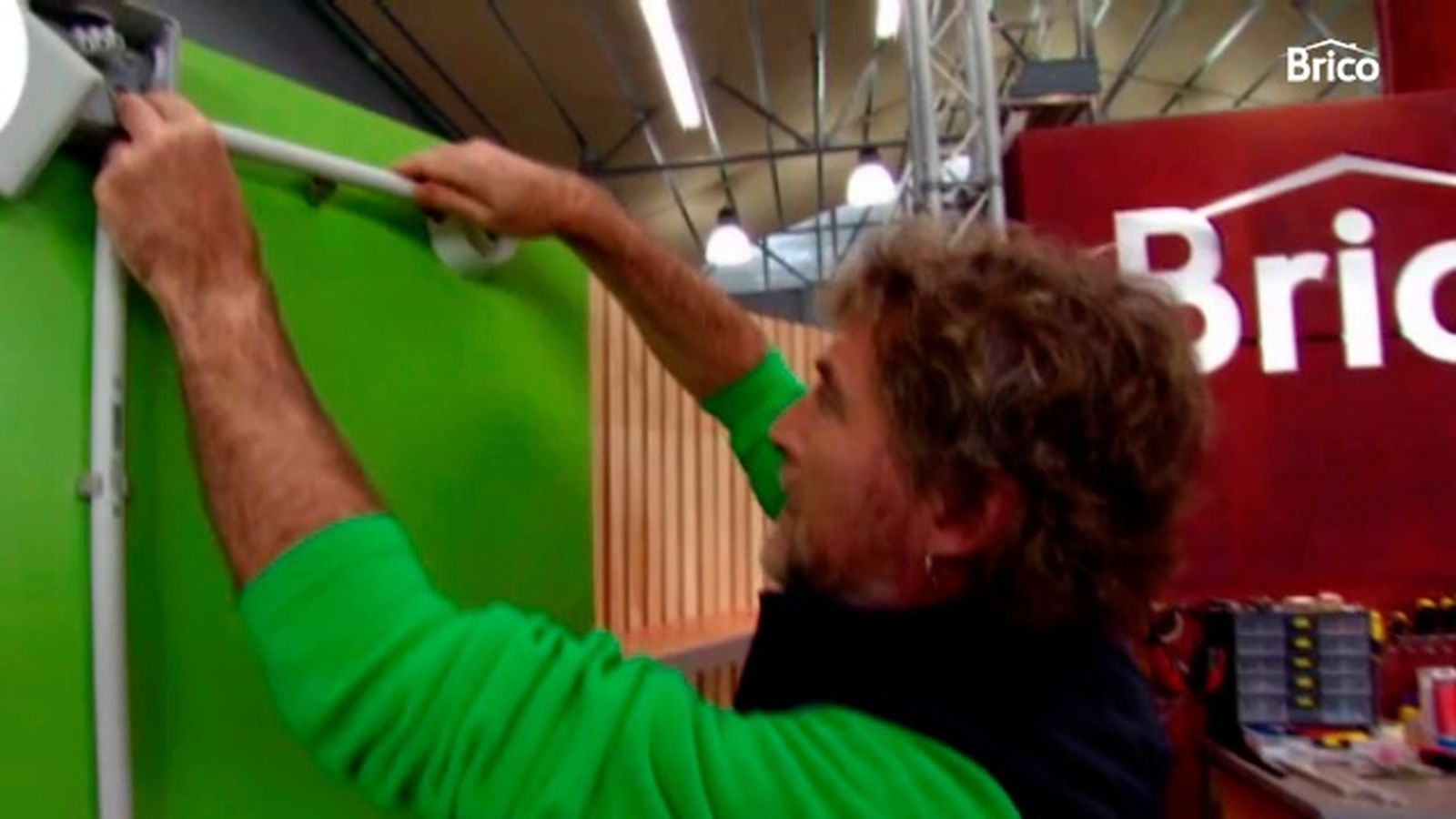

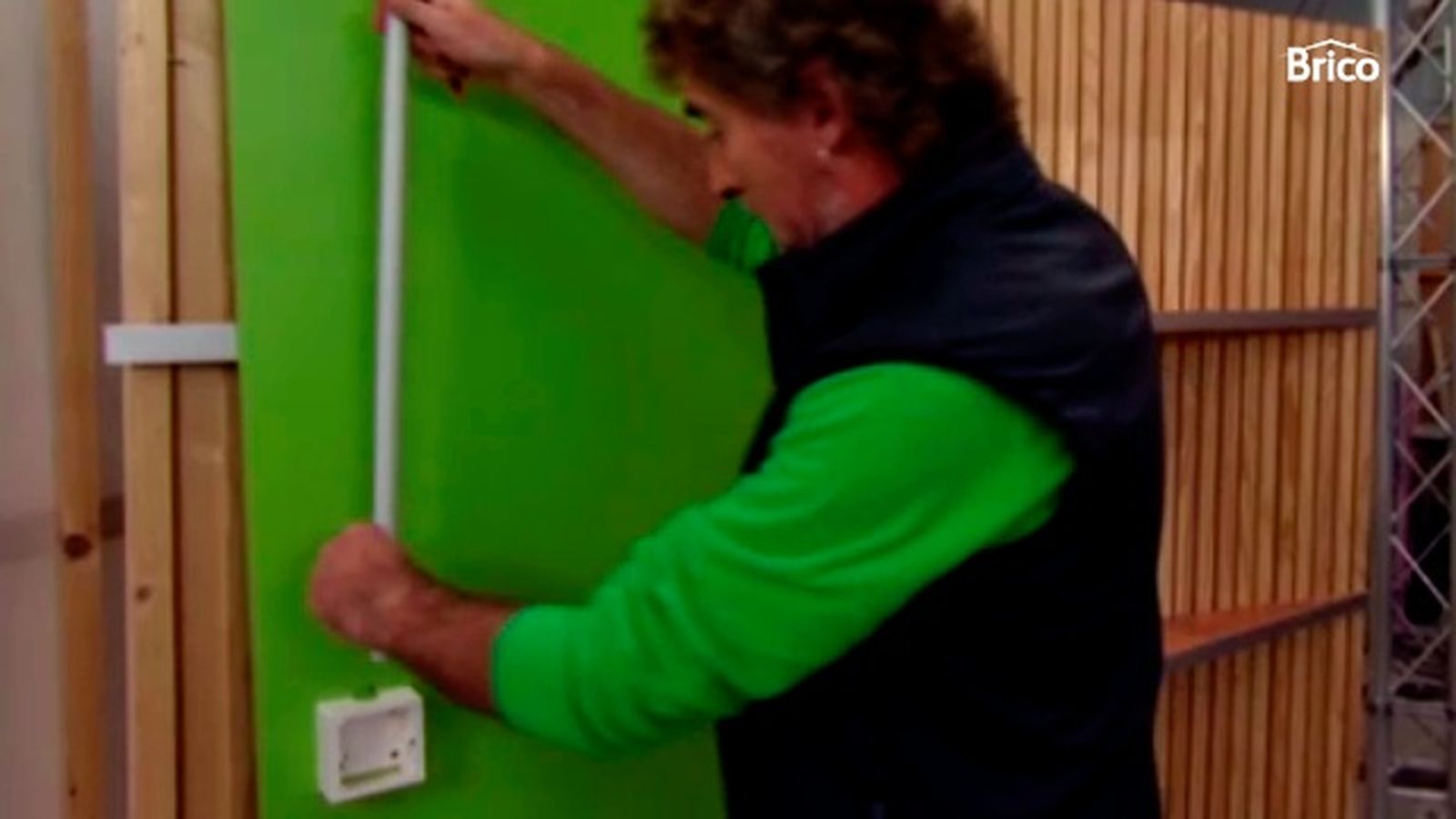

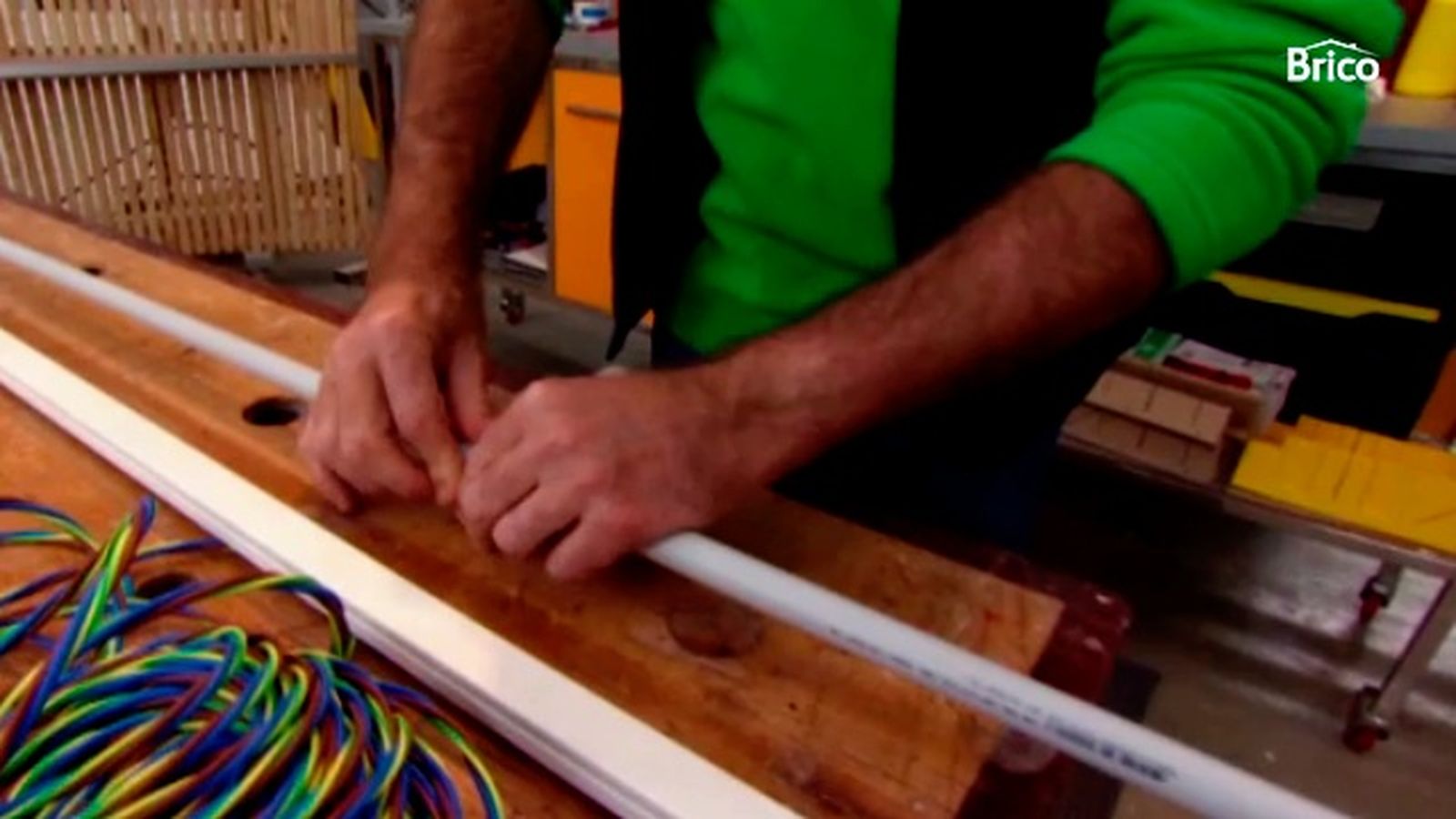

Instalamos un tubo que va del interruptor simple a la caja de distribución. Para ello, medimos la distancia, cortamos el tubo y lo fijamos con abrazaderas para tubos.
Paso 6

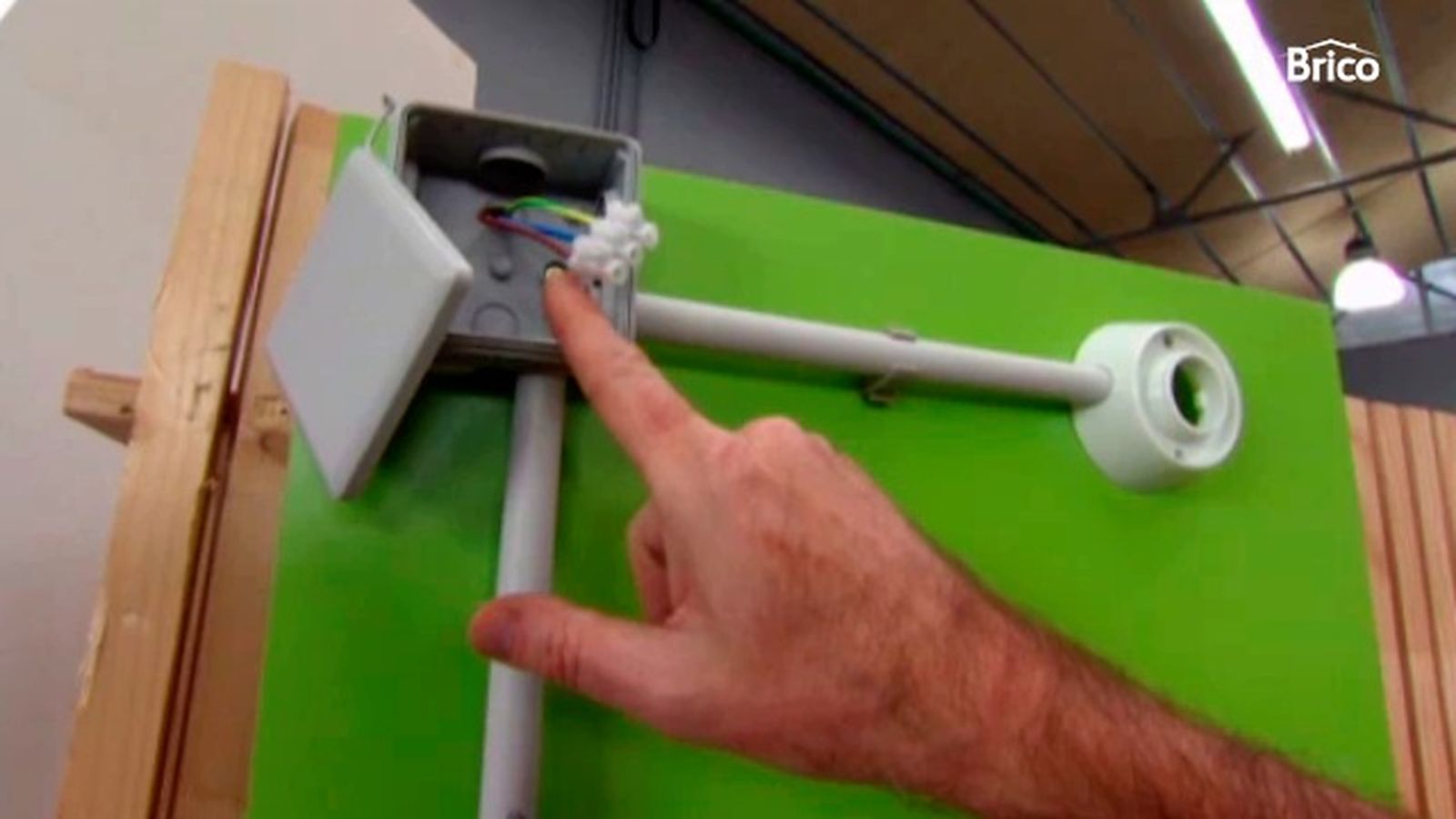

Ajustamos la tapa de la caja de distribución al diámetro de nuestro tubo para fijarlo. Para calcular el grosor del tubo, debemos medir el diámetro de todos los cables y multiplicarlo por 2,5.
Paso 7

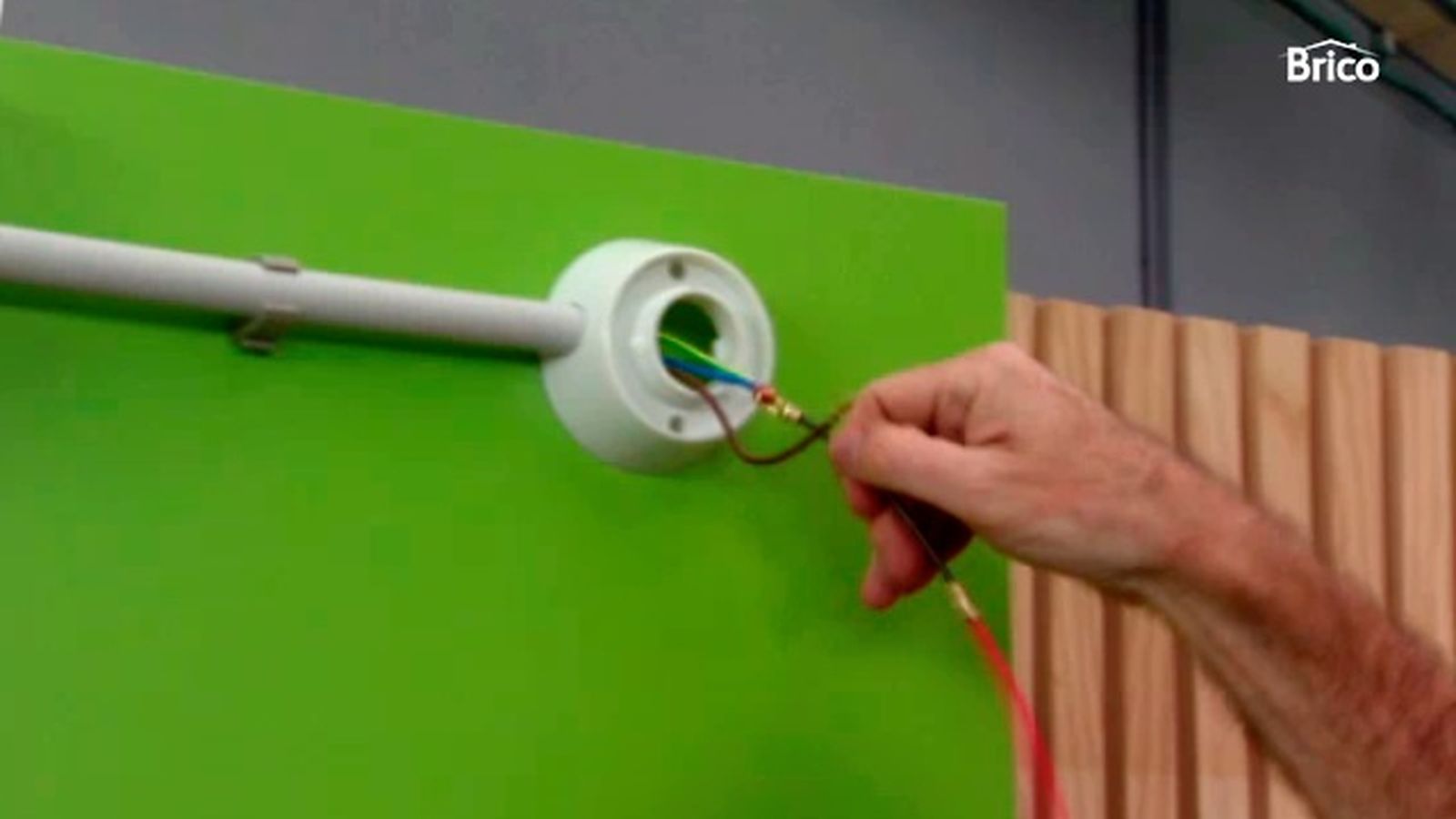

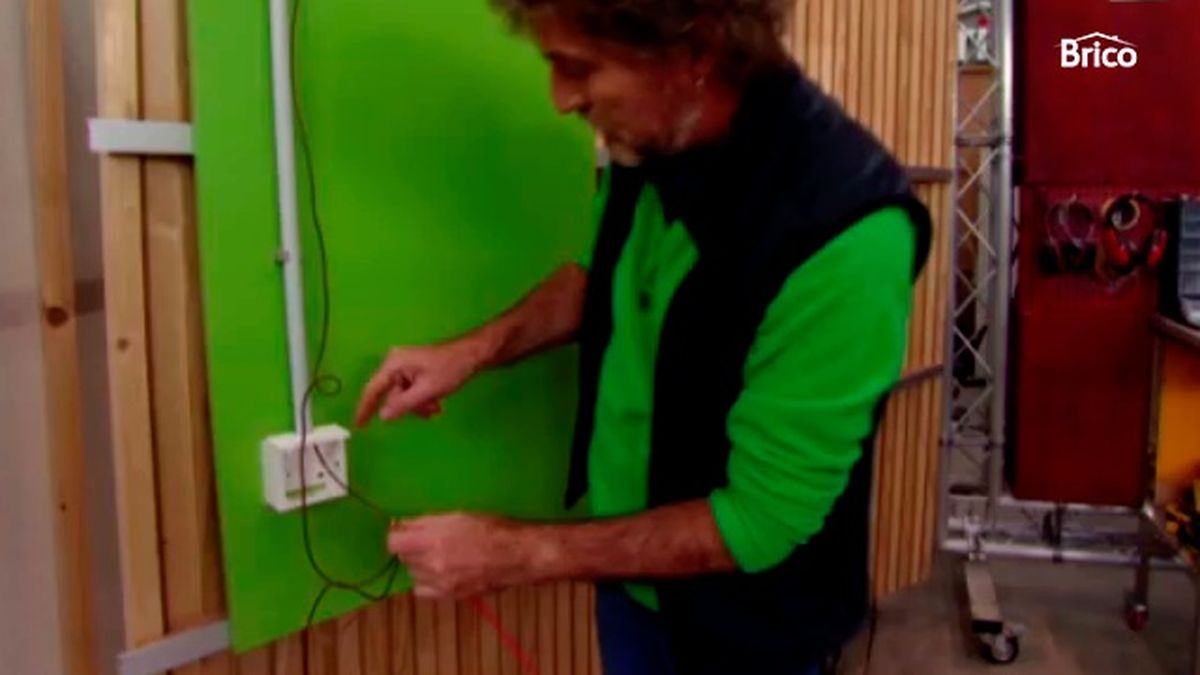

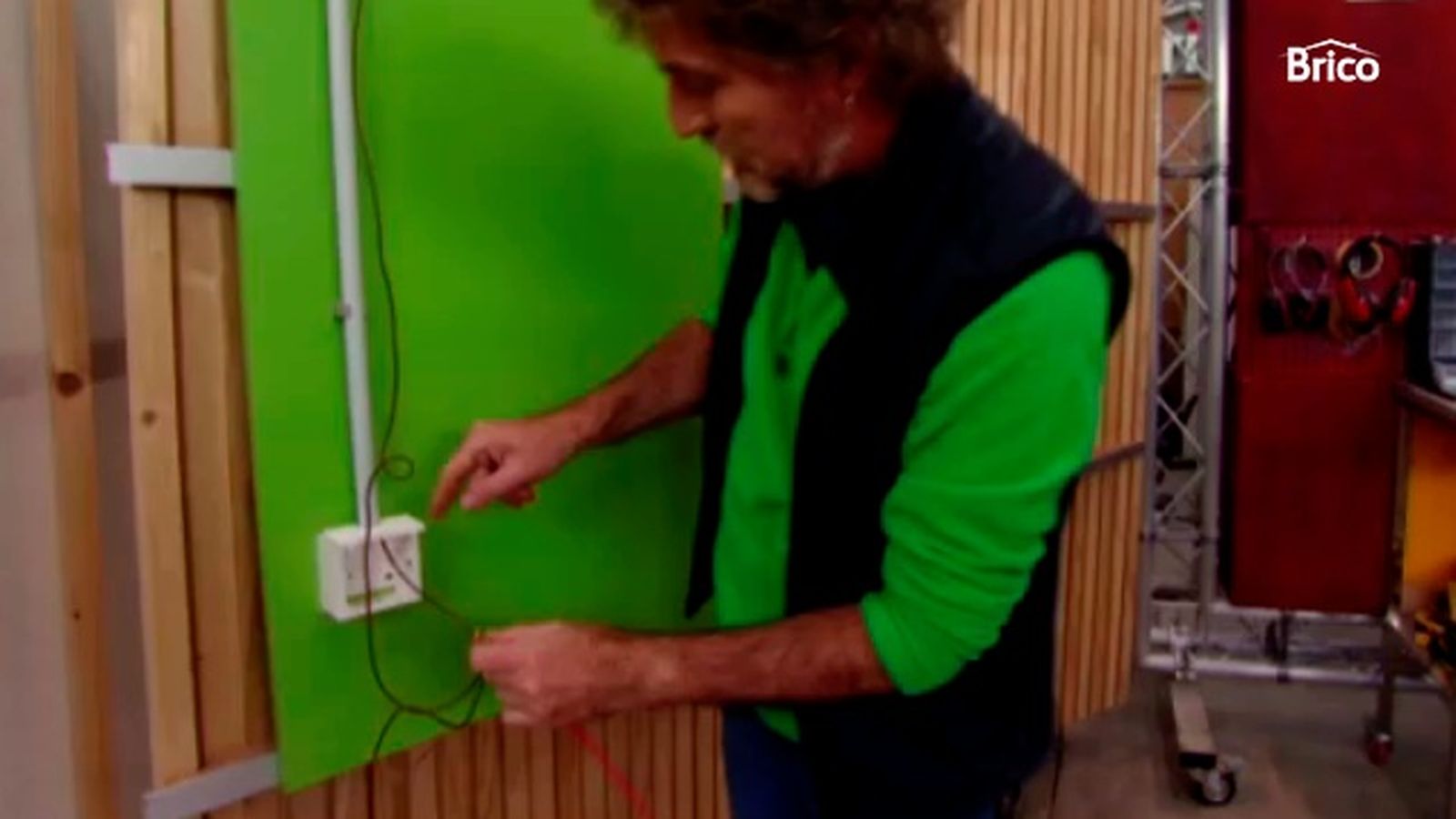

Pasamos el cable marrón (el de fase) hasta el interruptor con un pasacables empalmando el cable a la guía y pasándolo por el tubo.
Paso 8
Repetimos el mismo proceso para pasar el cable de fase desde el interruptor al punto de luz.
Paso 9

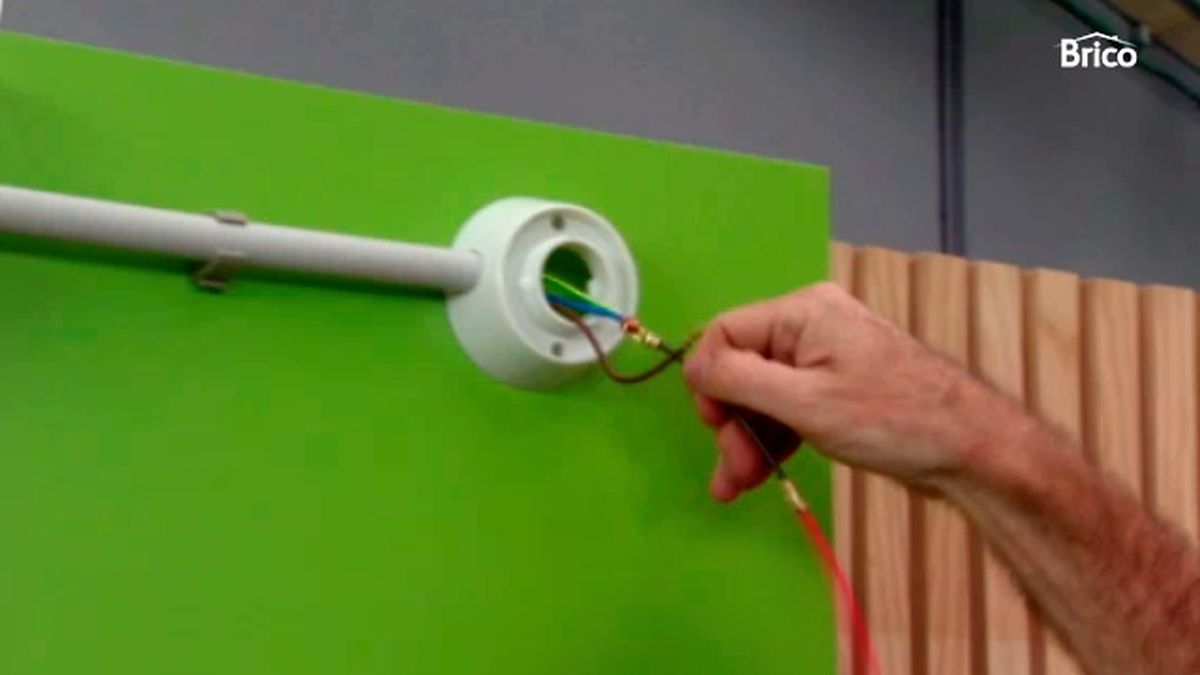

A continuación, pasamos el cable neutro y el de tierra desde la caja de distribución al punto de luz.
Paso 10

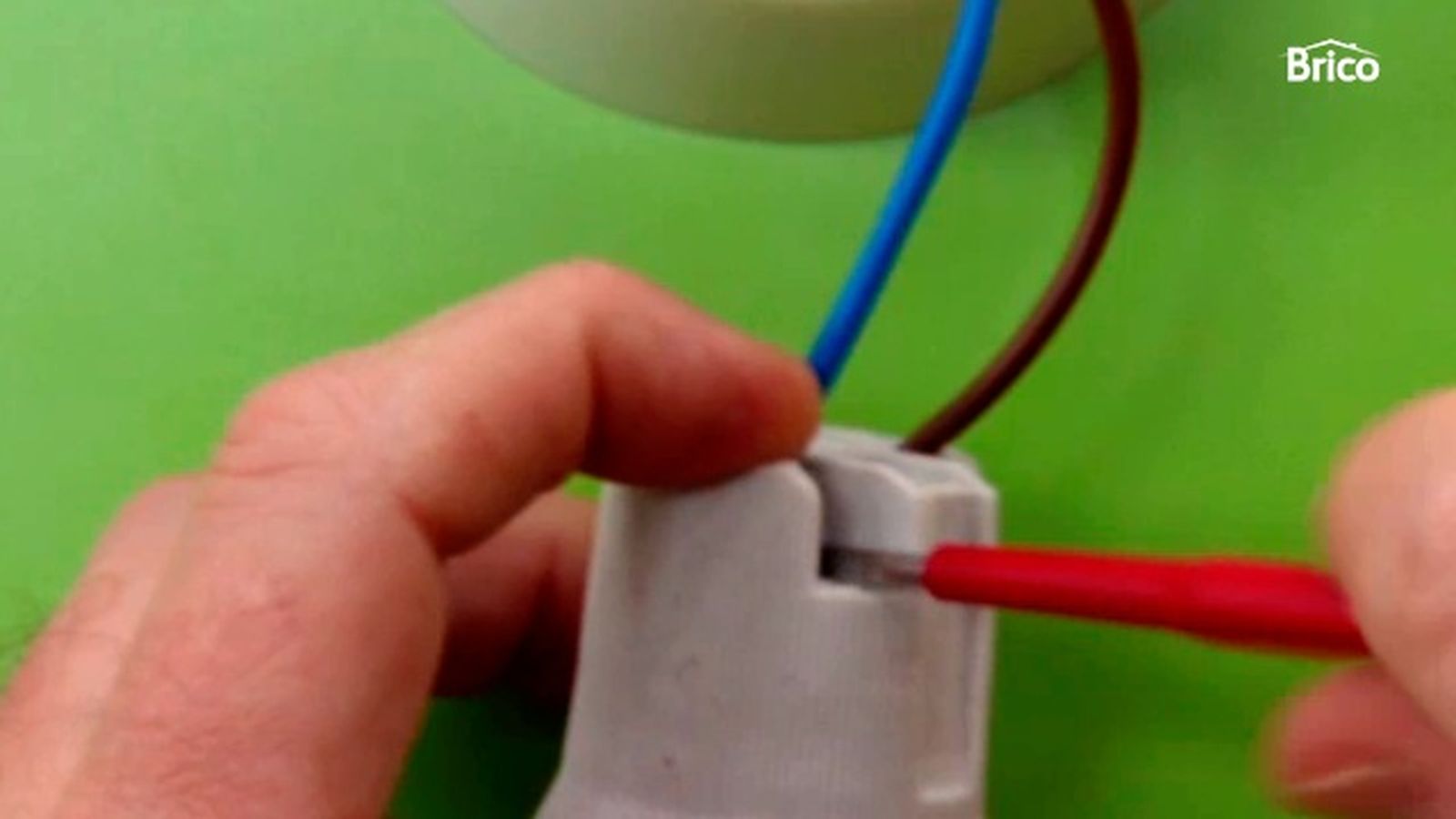

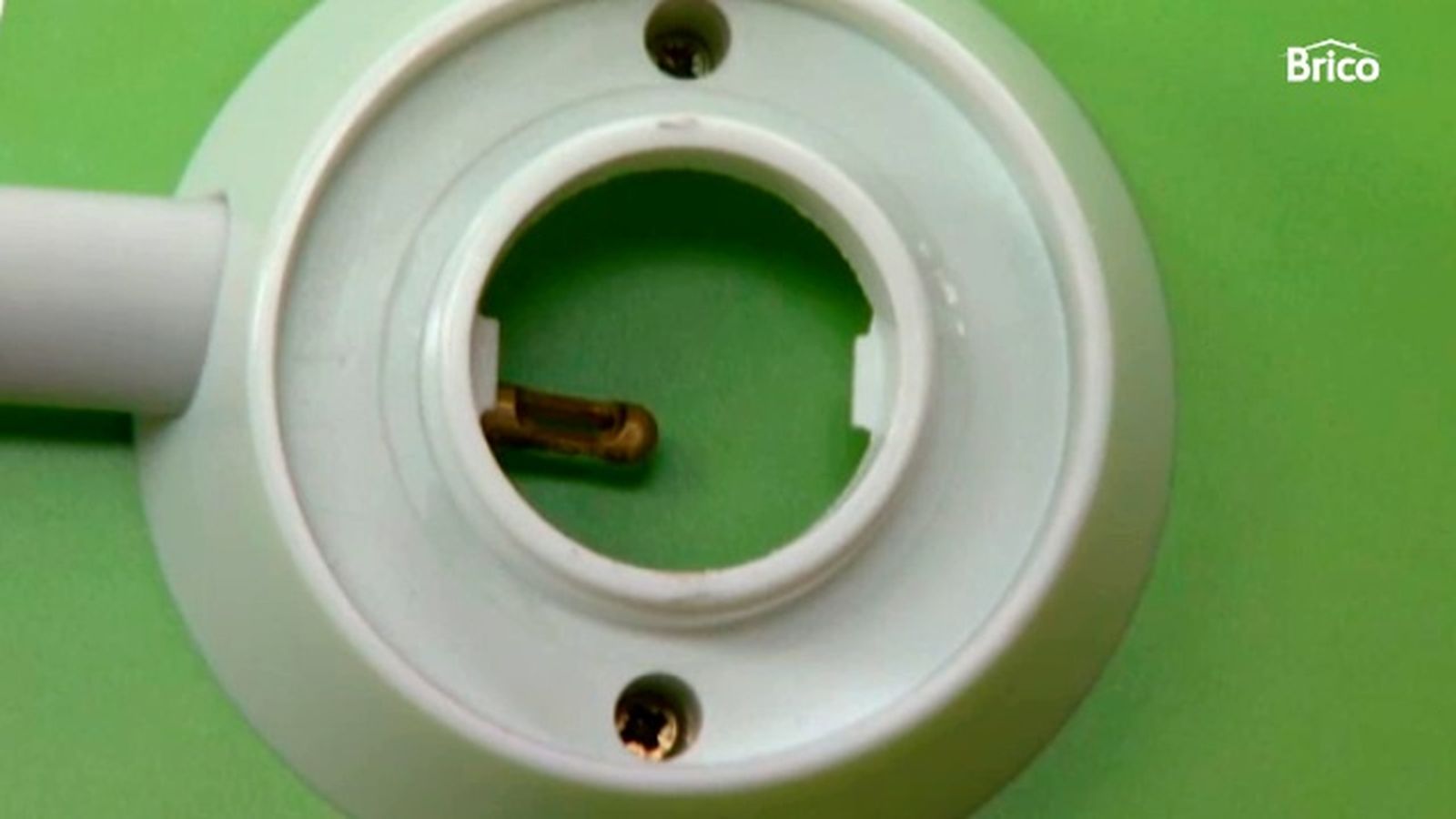

Colocamos el portalámpara en el punto de luz. Para ello, conectamos en el centro del portalámparas el cable de fase y, en el casquillo, el cable neutro. Atornillamos bien.
Paso 11

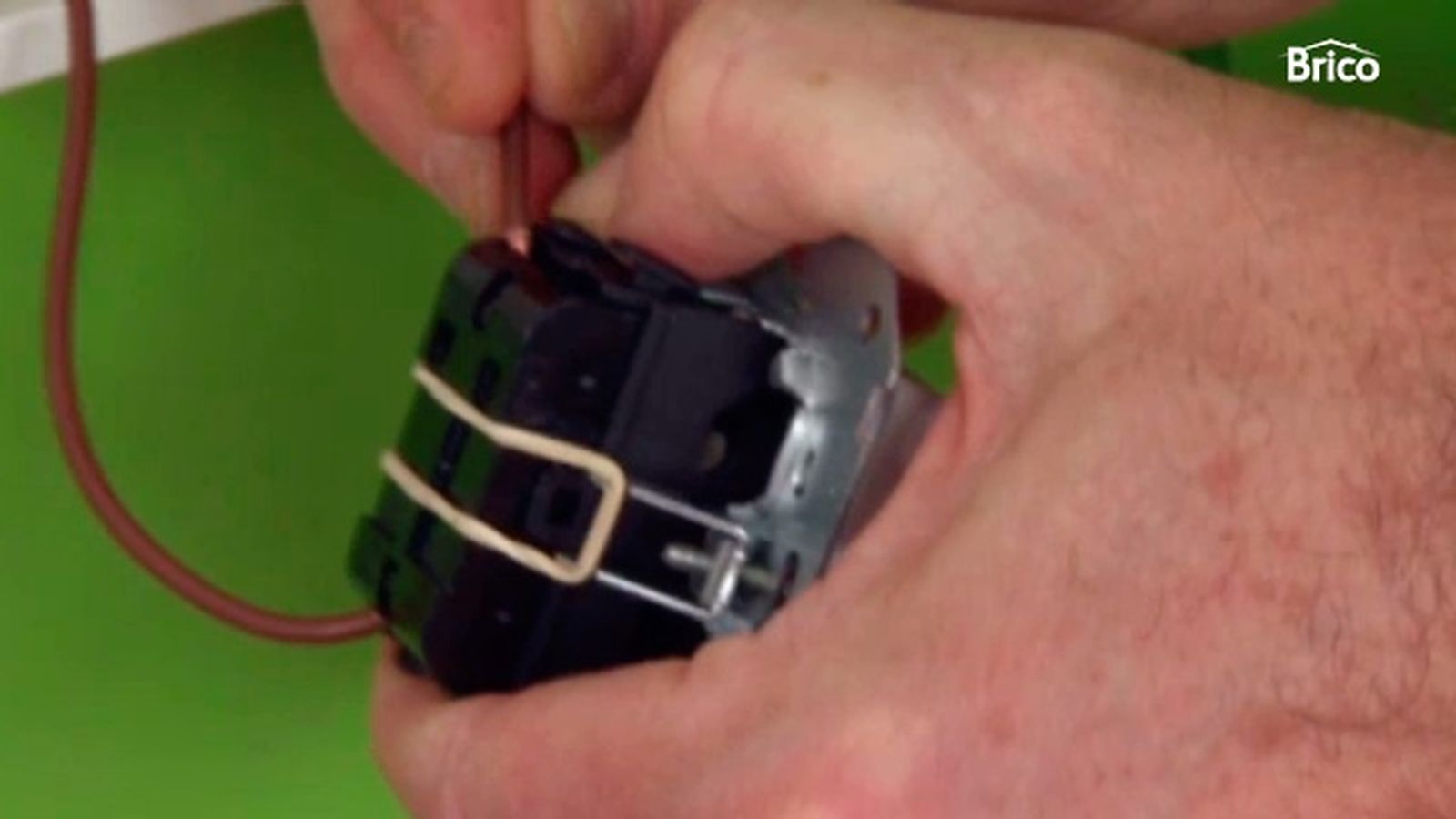

Por otro lado, conectamos el cable de fase en el interruptor simple. Colocamos los dos extremos de los cables a cada uno de los bornes del mecanismo, el cable que viene desde la caja de distribución donde pone "L" y el otro en el borne de salida (numerado con "1").
Paso 12

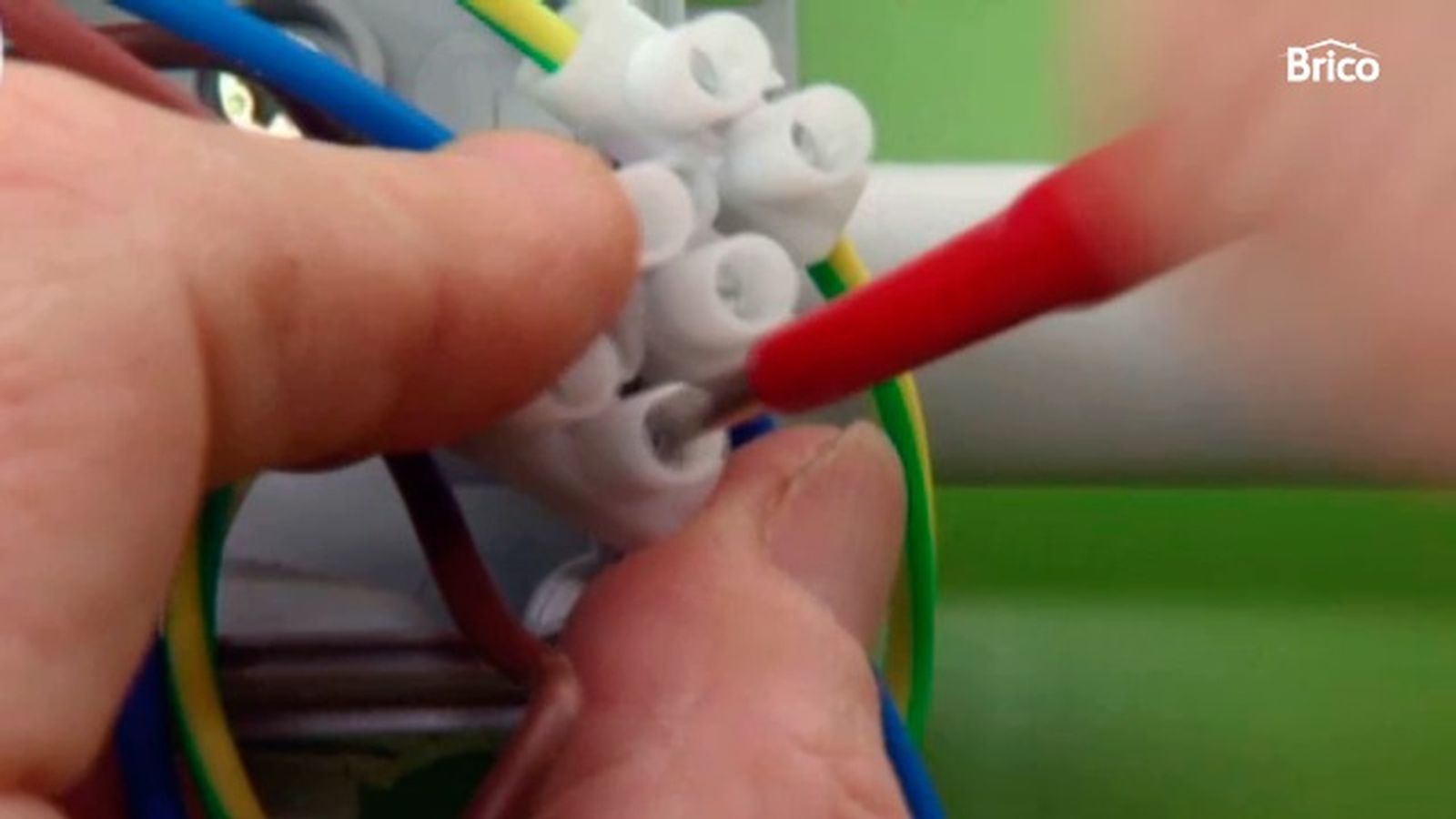

Finalmente, empalmamos todos los cables con sus respectivos colores en la caja de distribución.
Paso 13

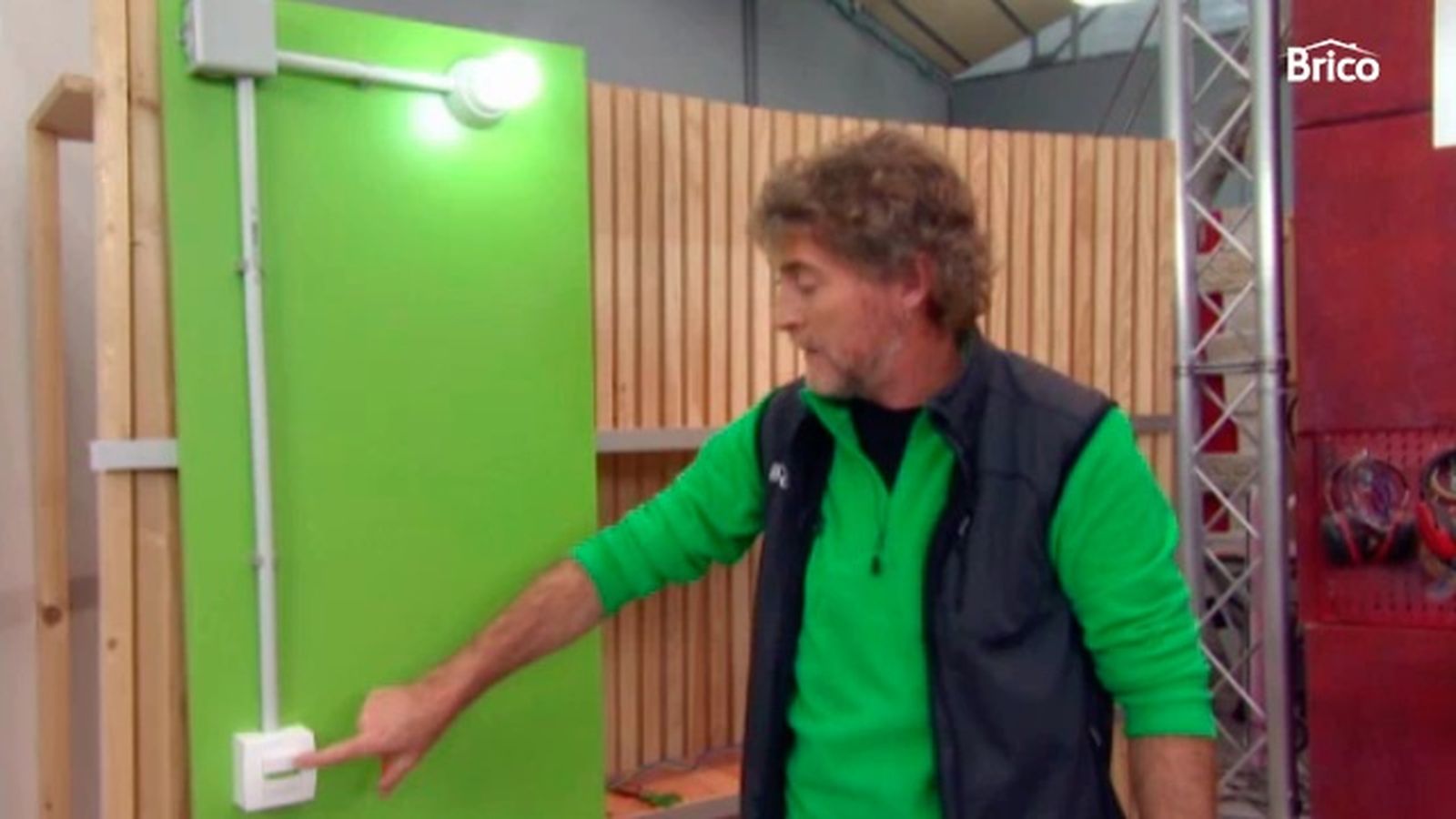

Solo queda comprobar que la instalación y nuestro interruptor simple funcionan correctamente. Encendemos la corriente eléctrica y lo probamos.
Cómo conectar un interruptor simple sustituyendo el antiguo
Para sustituir el interruptor simple viejo, solo tendrás que desconectar la corriente eléctrica, quitar el embellecedor y el interruptor viejo y conectar el nuevo.
Para ello, quitamos los tornillos que sujetan el interruptor viejo y desatornillamos los bornes para retirar los cables que están conectados.
Nos encontraremos con dos cables de distinto color. El cable que viene desde el cuadro de electricidad será de color negro y el cable que va desde el interruptor hasta el punto de luz será de color marrón.
A continuación, conectamos el nuevo interruptor colocando los cables en los mimos agujeros. Uno de los cables en el borne que está indicado con "L" (el que trae la corriente desde el cuadro) y el otro conectado a la salida (suelen estar enumerados)
Finalmente, fijamos el nuevo interruptor con unos tirafondos y su embellecedor.
Otros trabajos de electricidad
Instalar un conmutador doble
Desde la caja de registro debemos pasar el cable neutro y la toma de tierra al punto de luz. Una vez finalizada esta conexión, tendremos que pasar y conectar el cable de fase desde la caja de registro hasta el primer conmutador.
Posteriormente, conectaremos dos cables marrones (de fase) desde las salidas de un conmutador al otro.
Para finalizar, tendremos que conectar el cable de conexión desde el punto de luz hasta el segundo conmutador. Podéis ver el paso a paso detallado aquí: conmutador doble.
Ampliar enchufes en pared de yeso
Si no dispones de los enchufes necesarios en el hogar, puedes multiplicarlos. Tendremos que llevar los cables desde una toma ya existente al lugar donde colocaremos la nueva toma.
En nuestro caso, tenemos dos bases de enchufe y queremos un punto superior para disponer de otro enchufe. Vemos detalladamente cómo hacerlo en este paso a paso: ampliar enchufes en pladur.
