Cómo hacer una bomba de ariete casera
¿Sabias que puedes trasportar agua de un sitio a otro sin necesidad de electricidad con una bomba de ariete? Vamos a ver paso a paso cómo hacer una bomba de ariete casera. ¡Toma nota!
Coste
Bajo
Dificultad
Fácil
Tiempo total
2 h

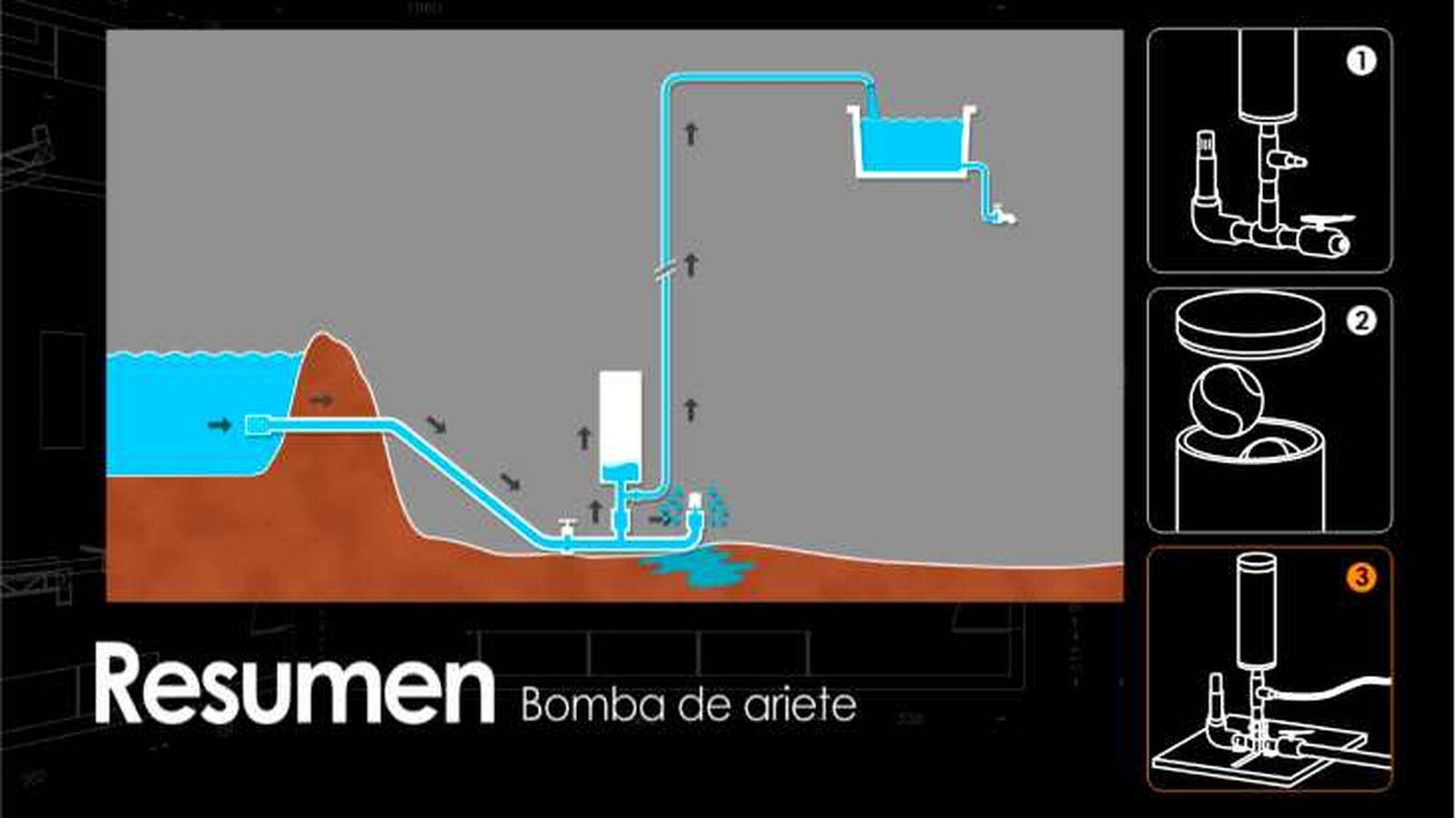

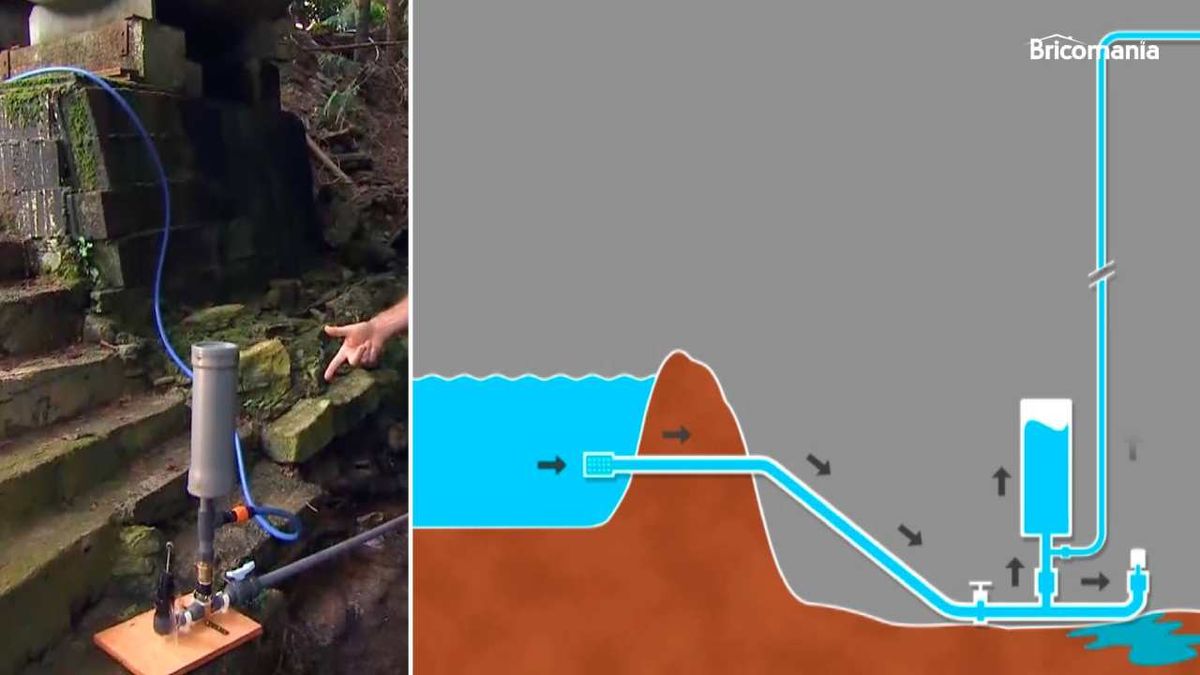

Una bomba de ariete hidráulica es un sencillo mecanismo que nos permite llevar el agua de un punto a otro sin gastar electricidad. Simplemente utiliza la energía de un caudal de agua descendente para impulsar parte de esa agua a mayor altura. Hacer una bomba de ariete es muy fácil. ¡Vamos a verlo!
Con un tubo de PVC, unas tapas del mismo material y unas pelotas de tenis obtendremos el vaso de expansión. Para el resto de la instalación necesitaremos más conductos de plástico, diferentes piezas de unión, racores, una llave de paso, un cáncamo y un par de válvulas: una anti-retorno y otra de fondo. Asimismo, utilizaremos una pieza de madera, unas abrazaderas y unas escuadras metálicas como soporte de la bomba.
A continuación, vemos paso a paso cómo hacer una bomba casera. ¡Muy atento!
Herramientas para construir una bomba de ariete
- Sierra de calar
- Hoja para plástico
- Llave de perro
- Taladro atornillador
- Punta PZ2
- Soplete de gas
- Taco de lija de grano medio
Materiales para construir una bomba de ariete
- Tubo de PVC de Ø 32 mm
- T de PVC de Ø 32 mm
- Codo de PVC de Ø 32 mm
- Tubo de PVC de Ø 110 mm
- Tapa registrable de Ø 110 mm
- Tapa de Ø 110 mm con entrada de Ø 32 mm
- Cola para PVC
- Pelotas de tenis
- Racores de unión
- Llave de paso
- Válvula anti-retorno
- Válvula de fondo
- Abrazaderas de Ø 32 mm
- Tirafondos de 4 X 40 mm
- Tabla de madera tratada de 500 X 140 mm
- Teflón
- Escuadras metálicas
- Cáncamos con rosca
- Arandelas
- Tuercas de M5
Paso a paso sobre cómo hacer una bomba de ariete
Paso 1

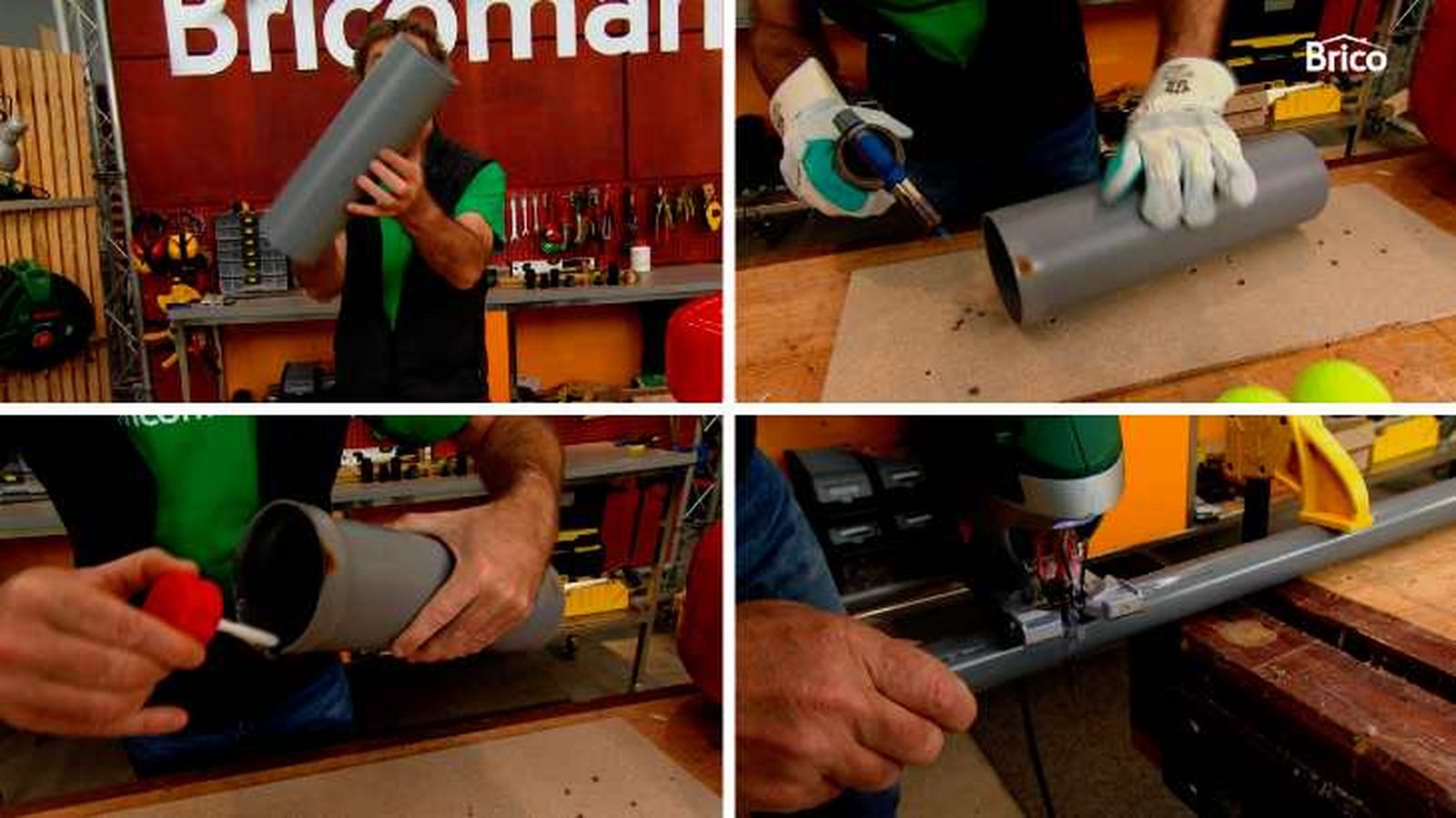

Para hacer la bomba de ariete, empezaremos el trabajo creando nuestro propio vaso de expansión. En primer lugar, cortamos el tubo de PVC de Ø 110 mm, con la sierra de calar y una hoja para plástico. Nosotros vamos a darle 30-40 centímetros de altura al depósito.
Paso 2
A continuación, nos protegemos las manos con unos guantes fuertes, nos ponemos unas gafas protectoras y damos calor en los extremos del tubo, empleando un soplete.Es conveniente cubrir la mesa con un cartón, para evitar dañarla.
Paso 3
Cuando el plástico esté blando, ensanchamos los extremos del conducto, con la ayuda de un destornillador. Esperamos a que la superficie se enfríe, aplicamos una cola especial para PVC e insertamos la primera tapa. Luego, insertamos las pelotas y fijamos la otra tapa.
Paso 4
Vamos ahora con el resto de la instalación. Amarramos los tubos de PVC de Ø 32 mm a la mesa con unas mordazas y los cortamos, usando de nuevo la sierra de calar provista de una hoja para materiales plásticos.
Paso 5

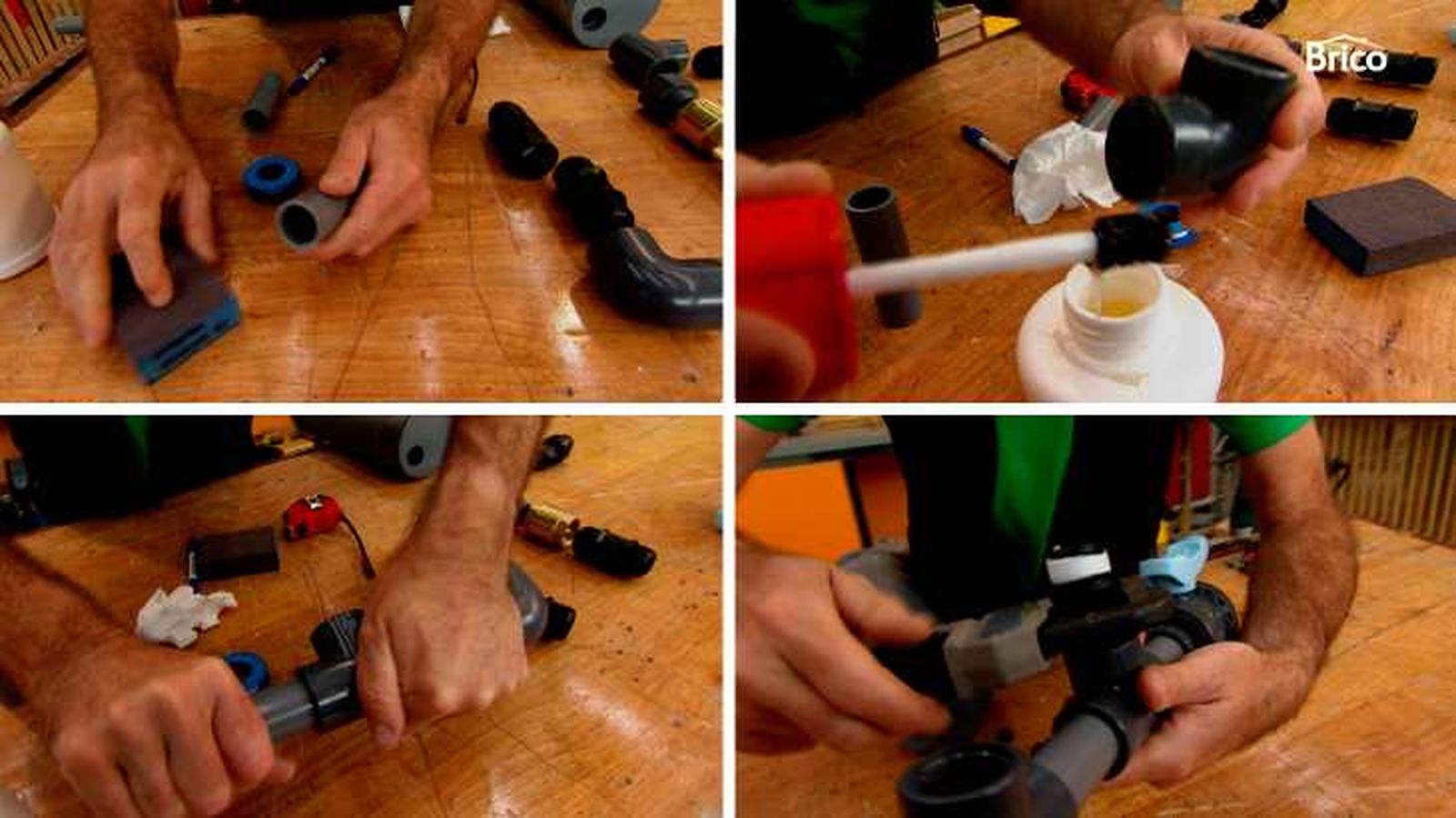

Pasamos un taco de lija de grano medio por las zonas de corte, hasta retirar todas las rebabas y después, limpiamos bien la superficie con un paño o papel humedecido en alcohol isopropílico.
Paso 6
Damos el adhesivo especial para PVC en el codo y lo fijamos en uno de los conductos.
Paso 7
Asimismo, fijamos la T, añadimos otro tubo y colocamos la llave de paso.
Paso 8
Es el turno del montaje vertical. Una vez que hayamos puesto teflón para evitar fugas de agua, colocamos la rosca y añadimos la válvula antirretorno.
Paso 9

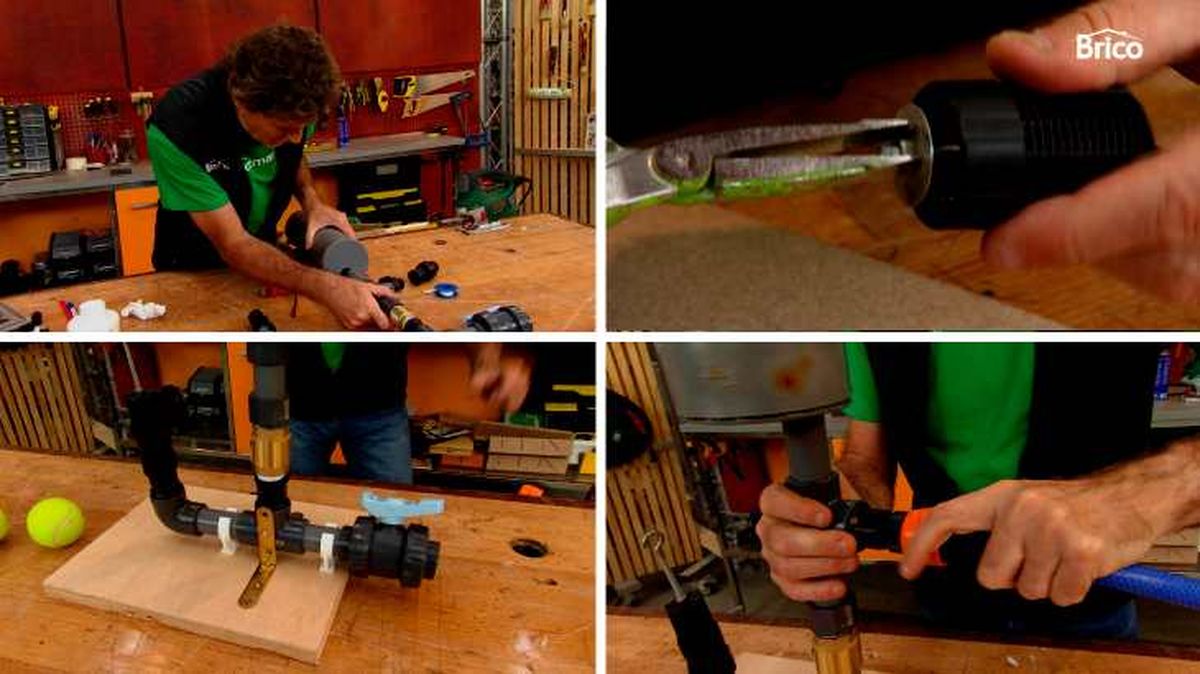

Ponemos otro racor de unión, incorporamos otro tubo de plástico y añadimos el vaso de expansión.
Paso 10
El siguiente paso consiste en preparar la válvula de fondo para que actúe como regulador de presión del muelle. Para eso, soltamos el filtro y la rueda y quitamos el muelle. Luego, colocamos de nuevo la rueda, incorporamos una hembrilla con rosca, ponemos el muelle y cerramos la válvula.
Paso 11
Después de enroscarla en el resto de la instalación, atornillamos unas abrazaderas en una base de madera y fijamos la bomba de ariete.Reforzamos la sujeción con unas escuadras metálicas.
Paso 12
Incorporamos el adaptador o reductor al sistema y por último, conectamos la manguera.
Paso 13

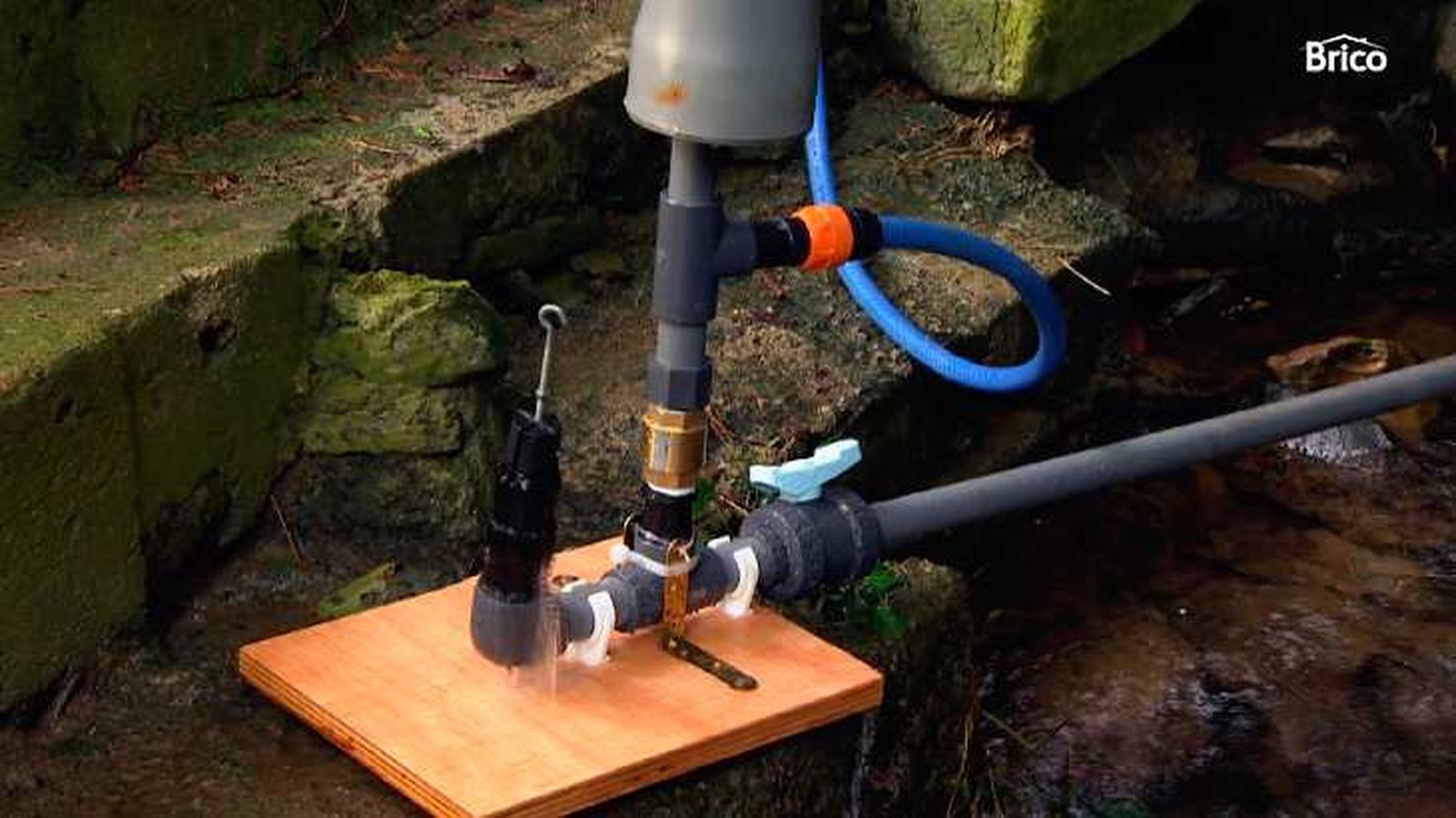

Ya podemos transportar el agua de un lugar a otro, de una forma sencilla, cómoda y sin electricidad ni ningún otro tipo de energía externa. La bomba de ariete es una solución muy interesante para lugares remotos e inaccesibles, que de otra forma no podrían bombear agua a cierta altura.
