Cómo hacer un sistema de riego con agua de lluvia


El agua es un recurso natural muy valioso que no debemos desperdiciar. En este trabajo os enseñamos a utilizar el agua de lluvia para el riego. ¡Crearemos un sistema de riego con agua de lluvia!


Os proponemos un trabajo muy interesante para aprovechar el agua de lluvia. Realizando una sencilla instalación, recogeremos el agua que cae del tejado y la almacenaremos en un depósito. Conectaremos un sistema de riego por goteo y emplearemos ese agua para regar nuestras plantas.

Para hacer el sistema de riego con agua de lluvia, comenzaremos colocando unos canalones de PVC a ambos lados del tejado. A través de las bajantes, el agua será conducida a un filtro y después será almacenada en un depósito. Para terminar, conectaremos un sistema de riego por goteo al tanque, el cual nos permitirá mantener en buen estado nuestras plantas.

Herramientas

  • Sierra de calar
  • Hoja para materiales plásticos
  • Esponja para lijar madera
  • Taladro atornillador
  • Cortante
  • Sierra de corona Ø 21 mm

Materiales

  • Canalón
  • Bajante
  • Acople para bajante
  • Tapas
  • Codos y uniones
  • Soportes
  • Tirafondos 4X40 mm
  • Abrazaderas
  • Tornilos para abrazadera 4X40 mm
  • Filtro para bajante
  • Adhesivo para PVC
  • Kit de riego gota a gota
  • Grifo doble

Paso a paso para hacer un sistema de riego con agua de lluvia

sistema de riego por goteo paso 1Paso 1

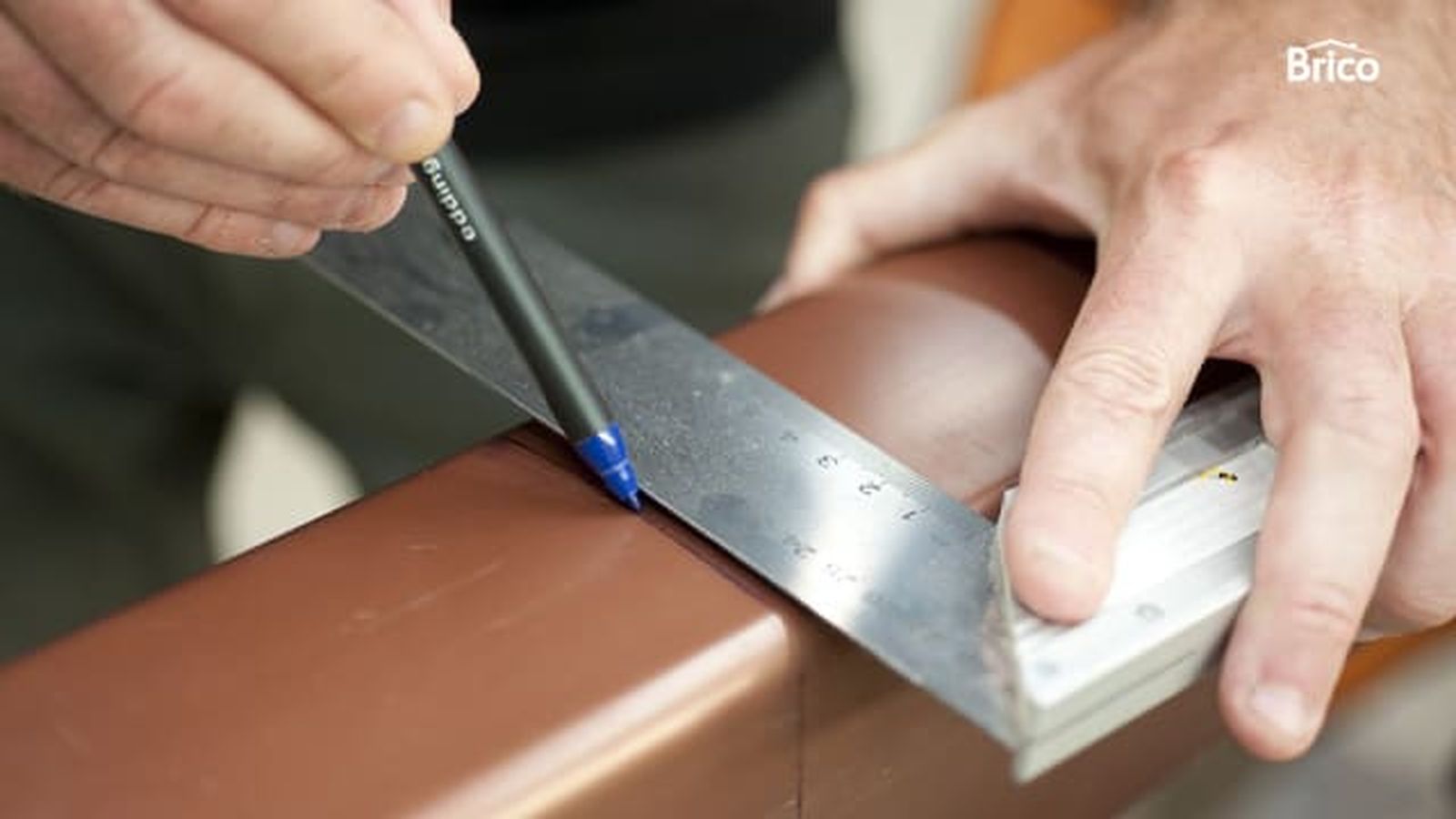

Para hacer el sistema de riego con agua de lluvia, empezamos marcando las líneas de corte en los canalones de PVC con una escuadra.

sistema de riego por goteo paso 2Paso 2

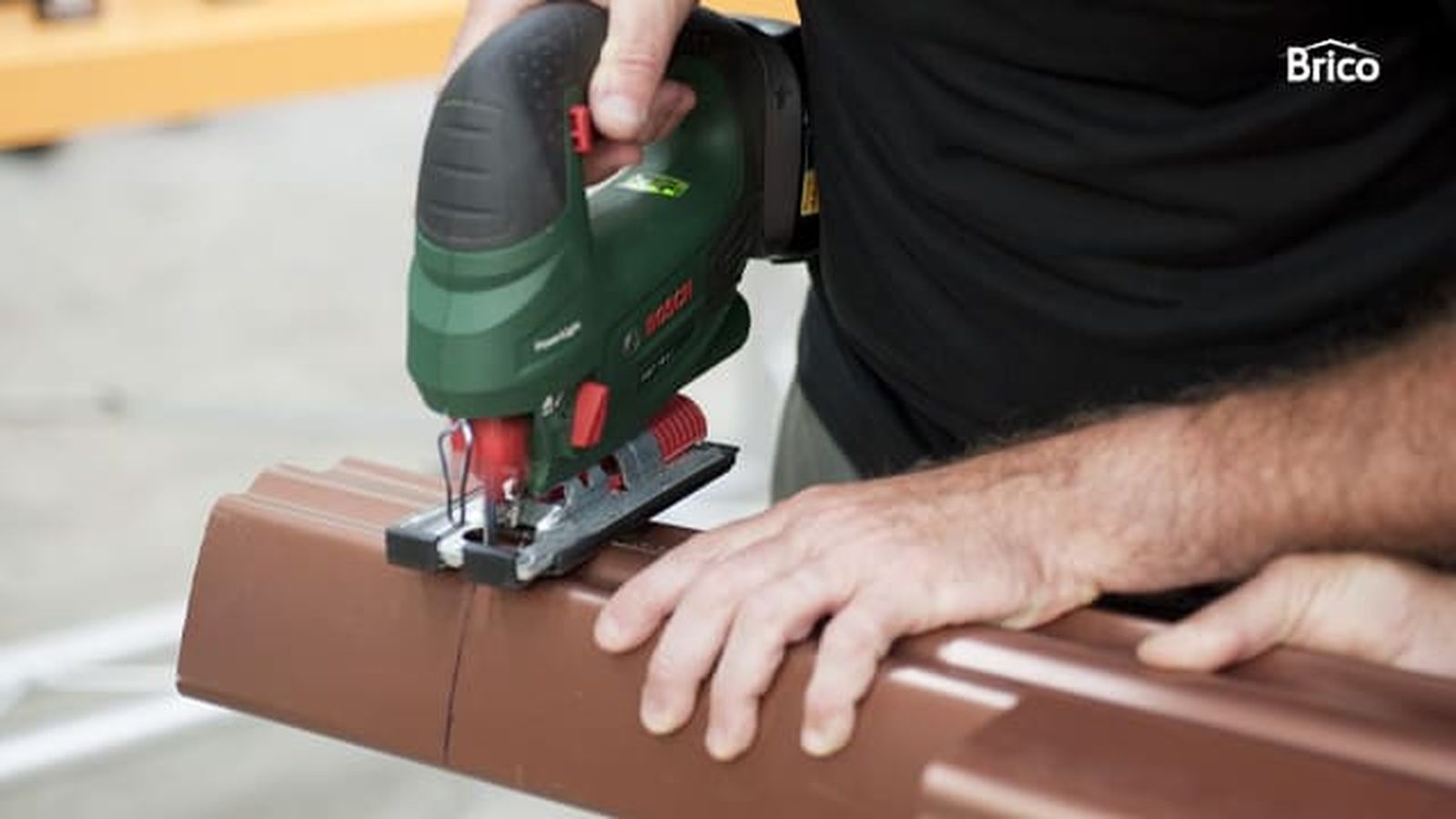

Después, con la sierra de calar provista de una hoja para cortes en materiales plásticos, cortamos las dos piezas.

sistema de riego por goteo paso 3Paso 3

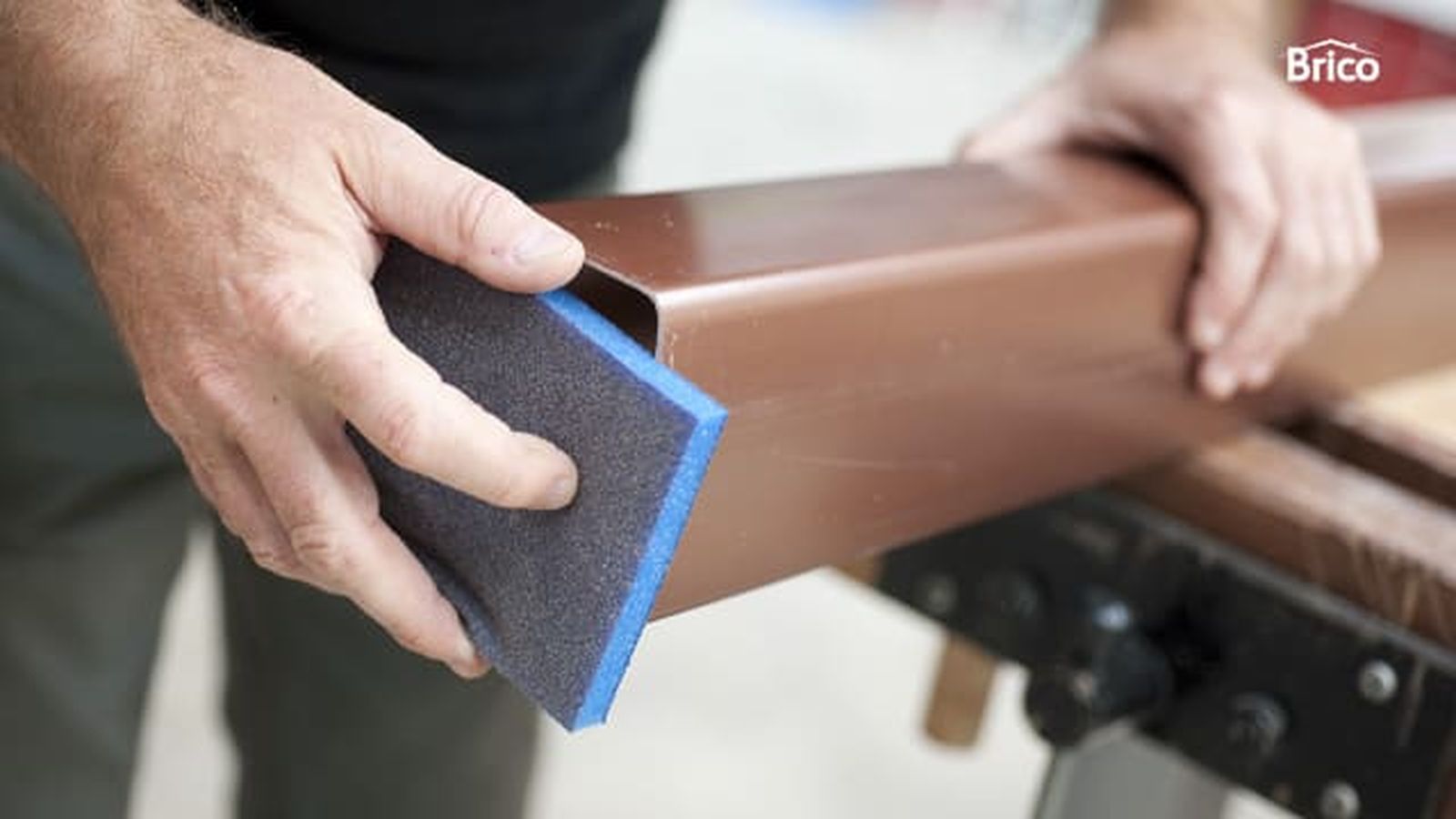

A continuación, con una esponja para lijar, repasamos los cantos de los canalones de PVC. Así, elimináremos las rebabas e imperfecciones.

sistema de riego por goteo paso 4Paso 4

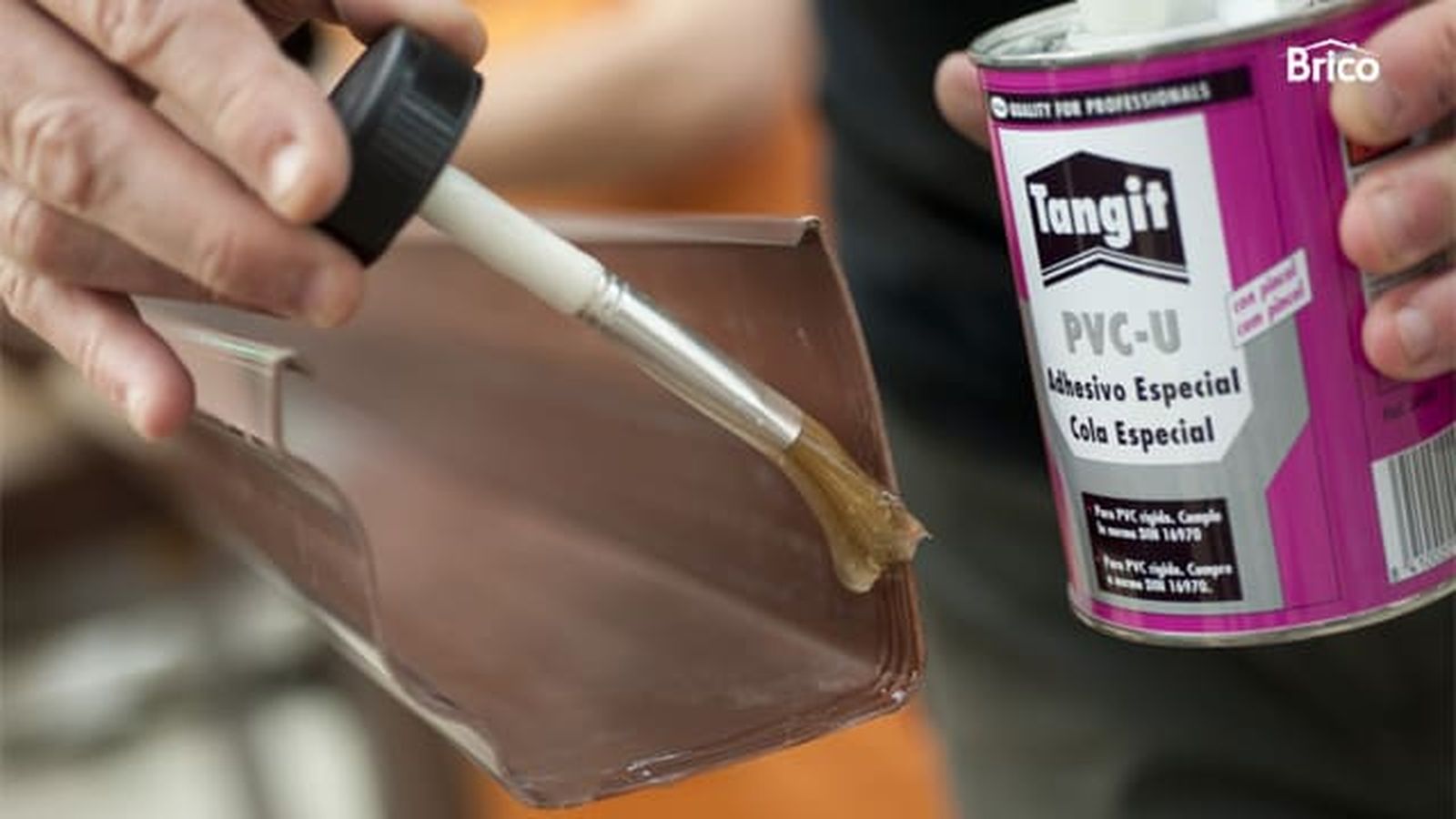

Vamos ahora a terminar de montar los canalones. Aplicamos un adhesivo especial para PVC en uno de los extremos.

sistema de riego por goteo paso 5Paso 5

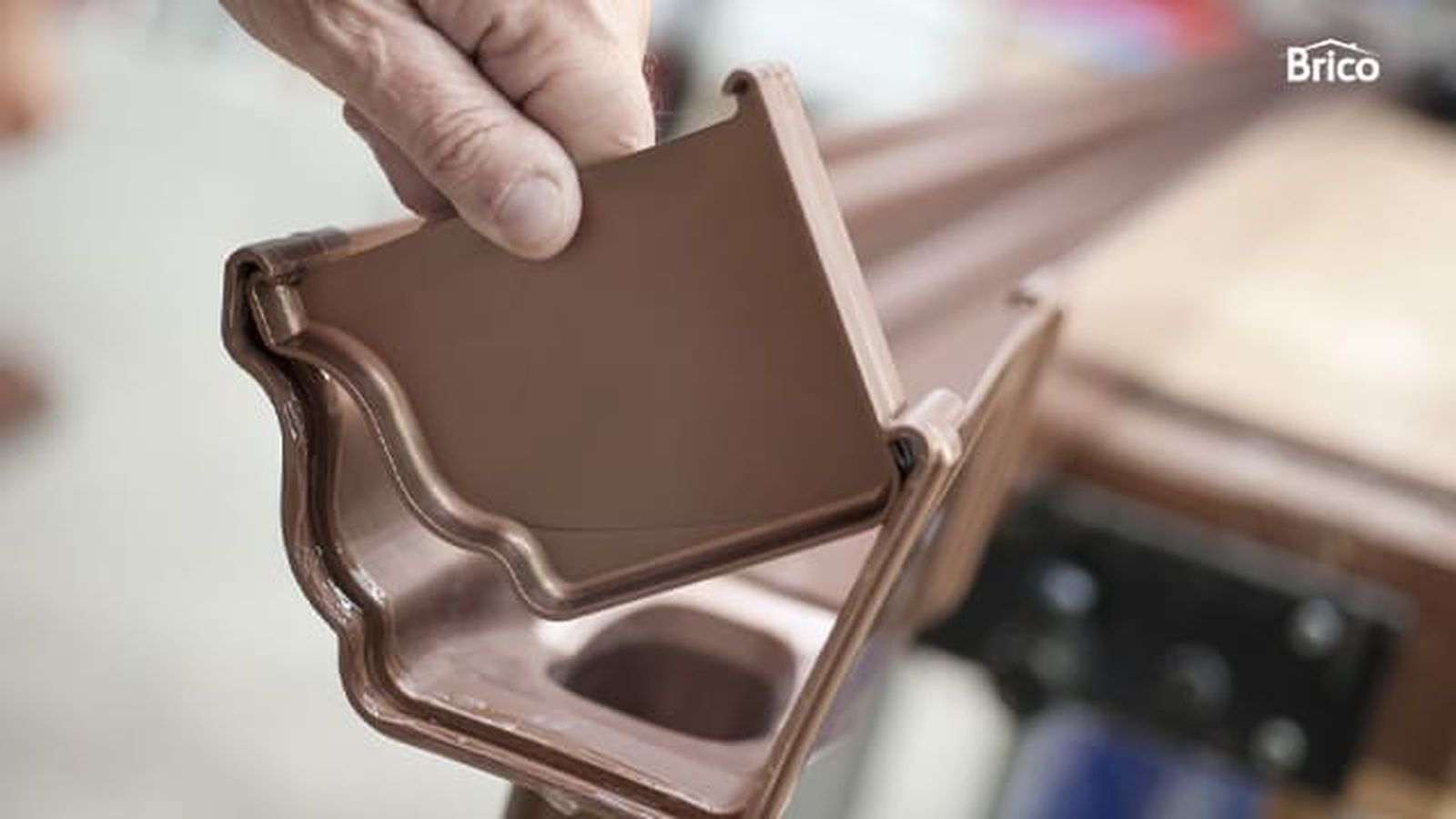

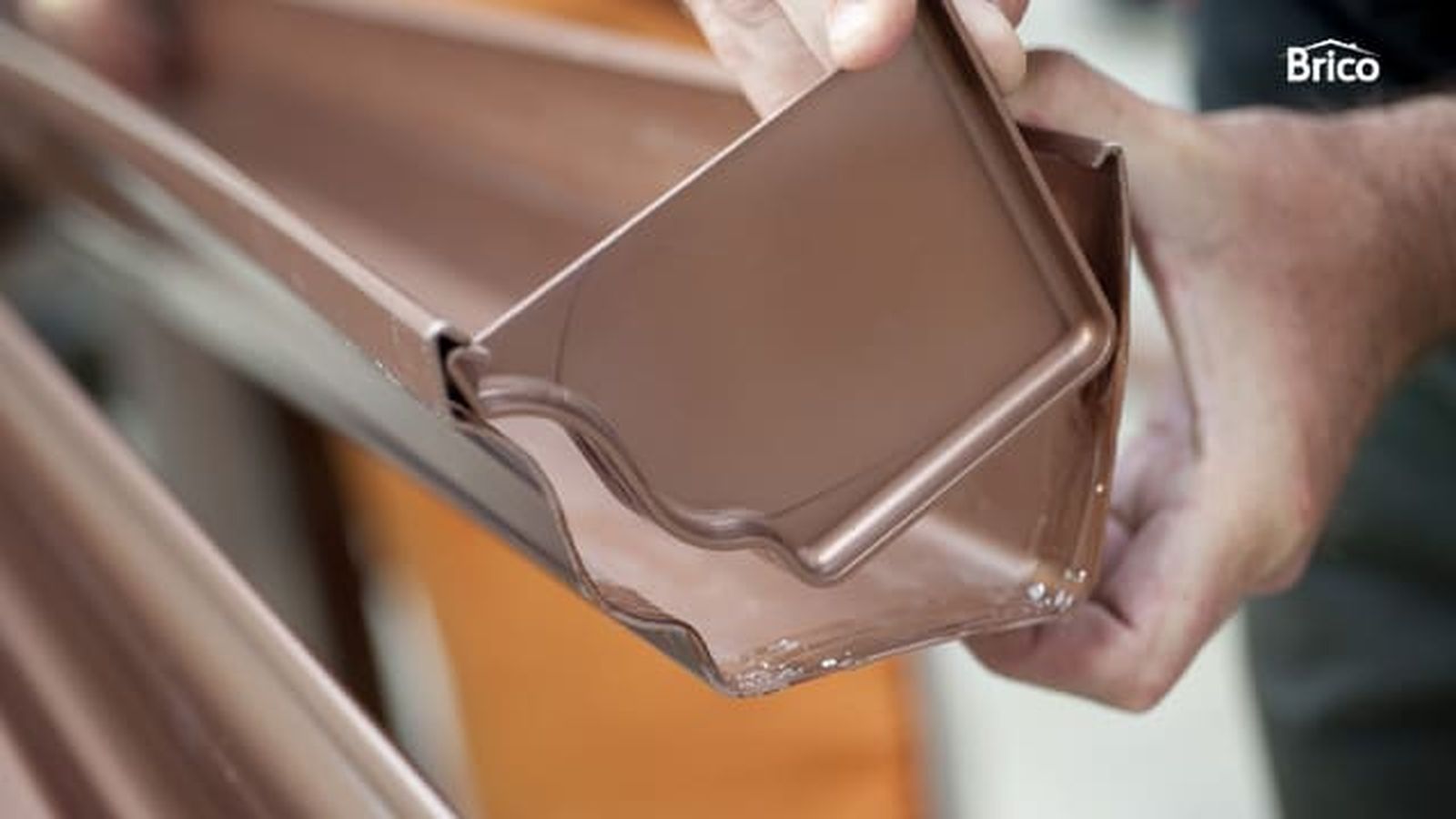

Y después encajamos la tapa.

sistema de riego por goteo paso 6Paso 6

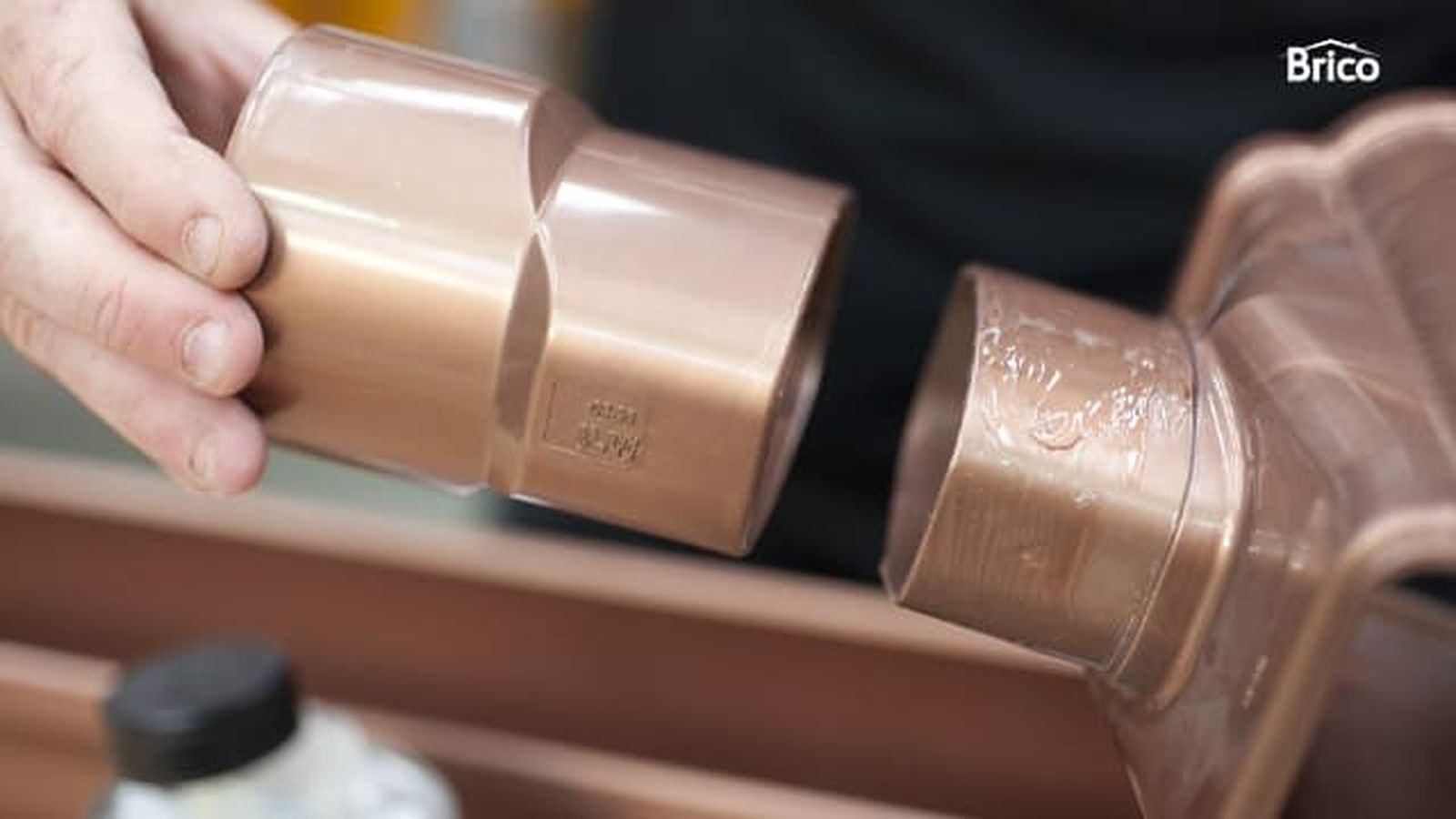

Ahora, damos adhesivo en el acople para la bajante y pegamos el tubo que unirá esta pieza plástica a la bajante.

sistema de riego por goteo paso 7Paso 7

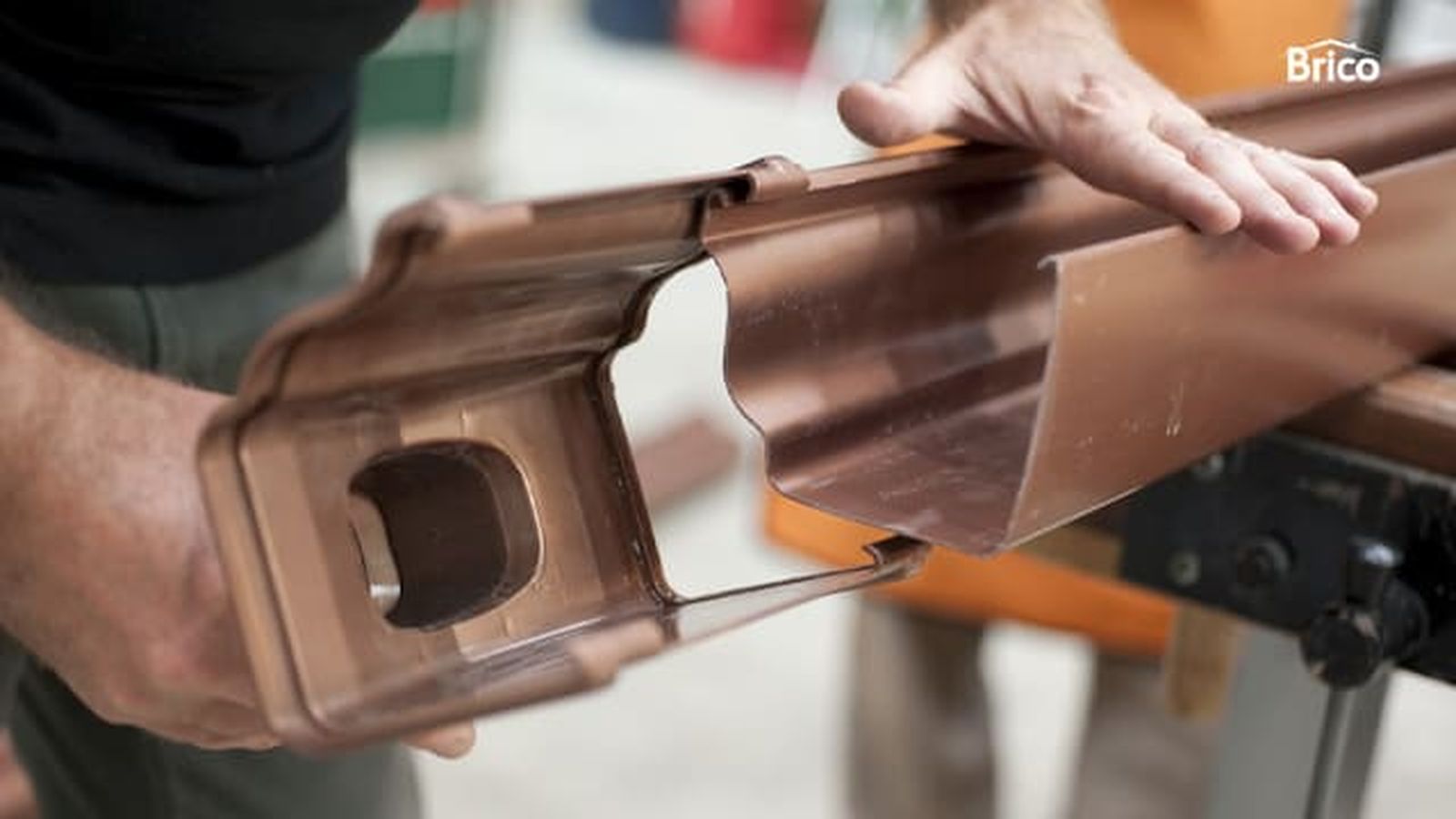

A continuación, encajamos el acople plástico en el canalón. Para reforzar la fijación, empleamos el mismo producto.

sistema de riego por goteo paso 8Paso 8
Posteriormente, ponemos la otra tapa empleando el mismo adhesivo. Siguiendo el mismo procedimiento, montáremos el otro canalón.

sistema de riego por goteo paso 9Paso 9

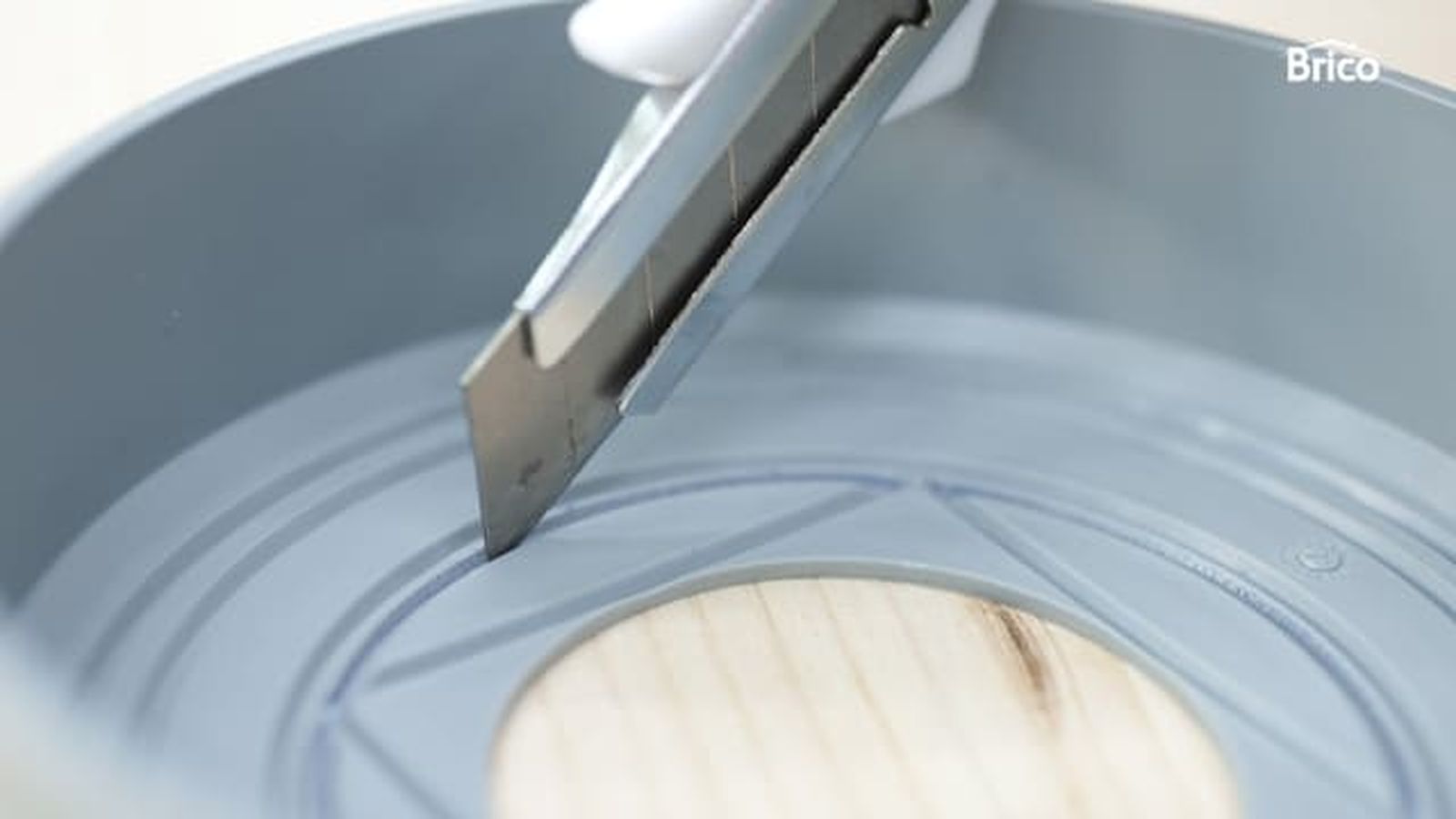

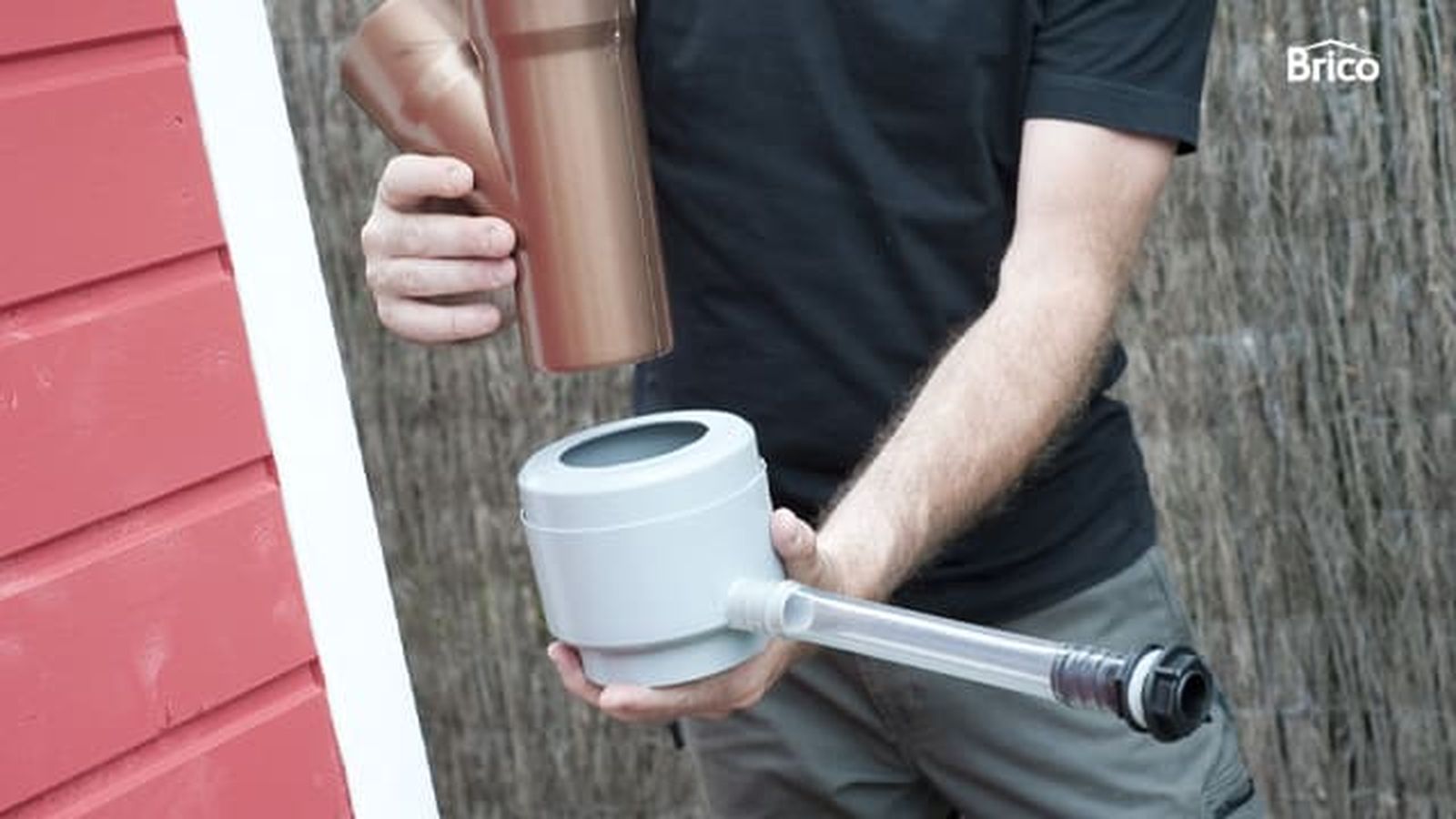

Presentamos una bajante sobre la tapa del filtro y cortamos el interior, con el fin de adaptarla al diámetro del conducto. Esta vez, empleáremos un cortante.

sistema de riego por goteo paso 10Paso 10

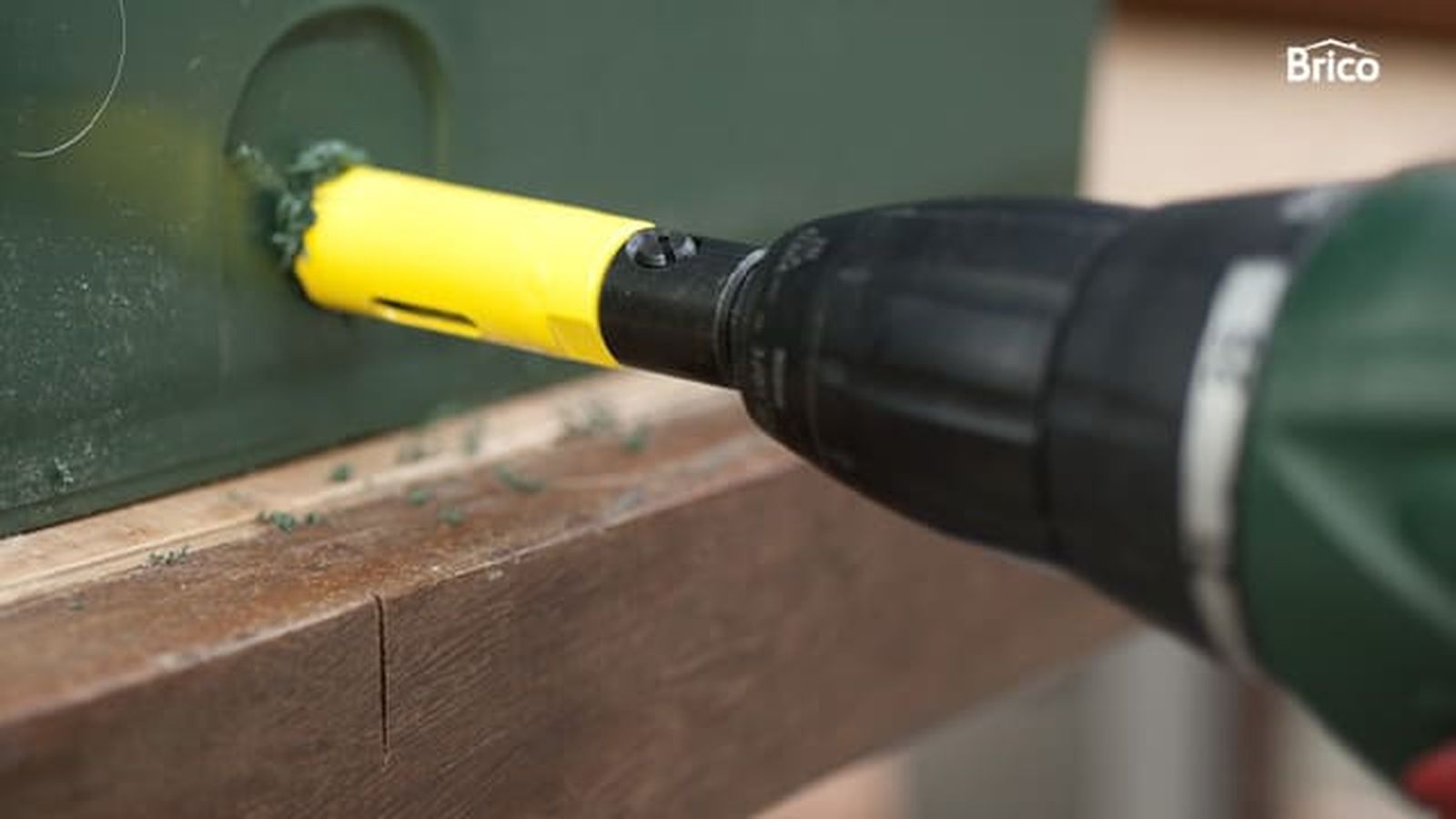

A continuación, vamos a realizar el alojamiento del grifo en el depósito. Con el taladro provisto de una sierra de corona de Ø 21 mm, realizamos el agujero.

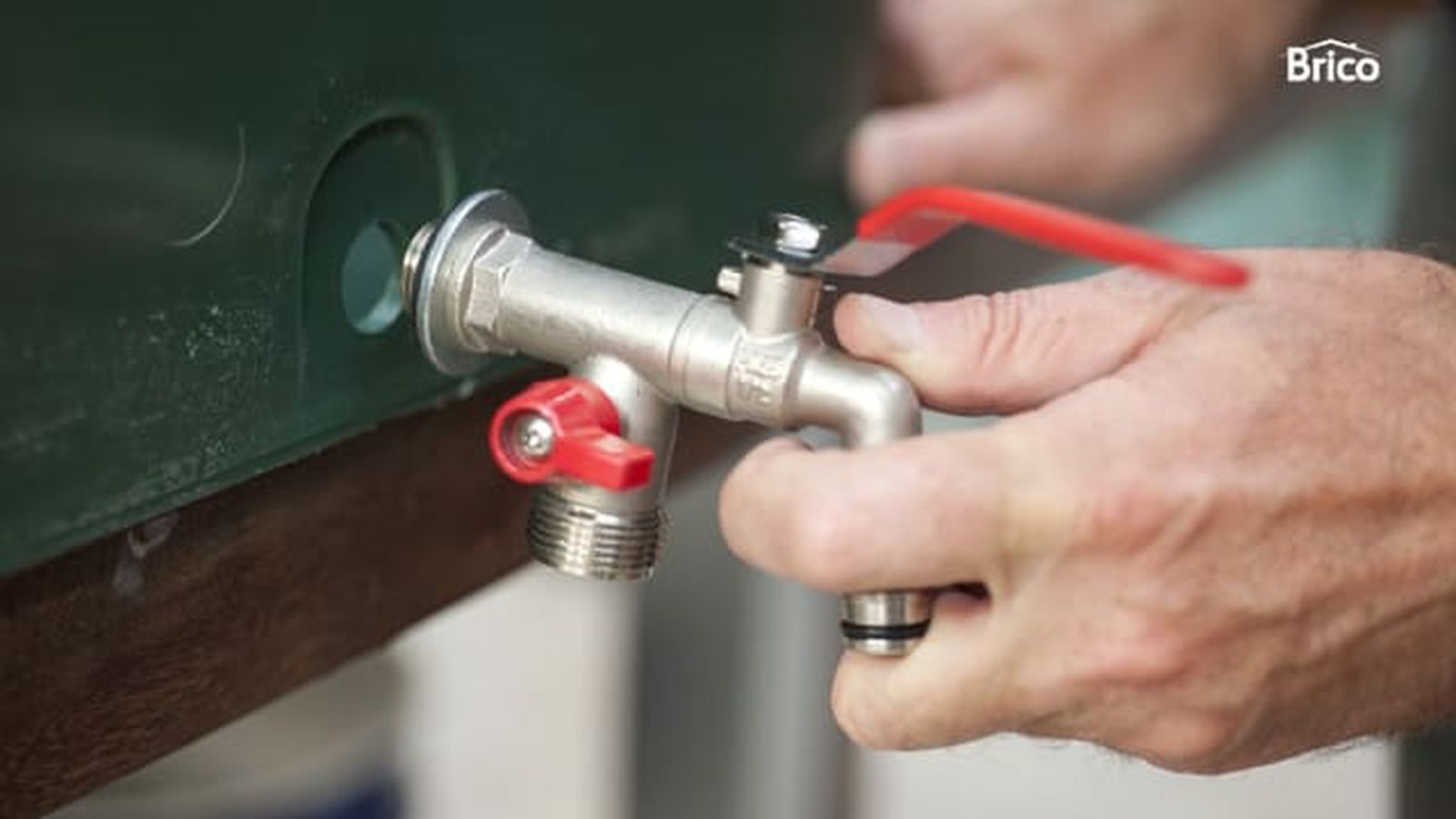

sistema de riego por goteo paso 11Paso 11
Introducimos el grifo en el orificio, con su junta de estanqueidad y lo amarramos con una tuerca. Nosotros nos hemos decantado por un grifo de doble derivación. A una de las tomas conectaremos el tubo del sistema de riego y dispondremos de otra libre para abastecer nuestras necesidades.

sistema de riego por goteo paso 12Paso 12

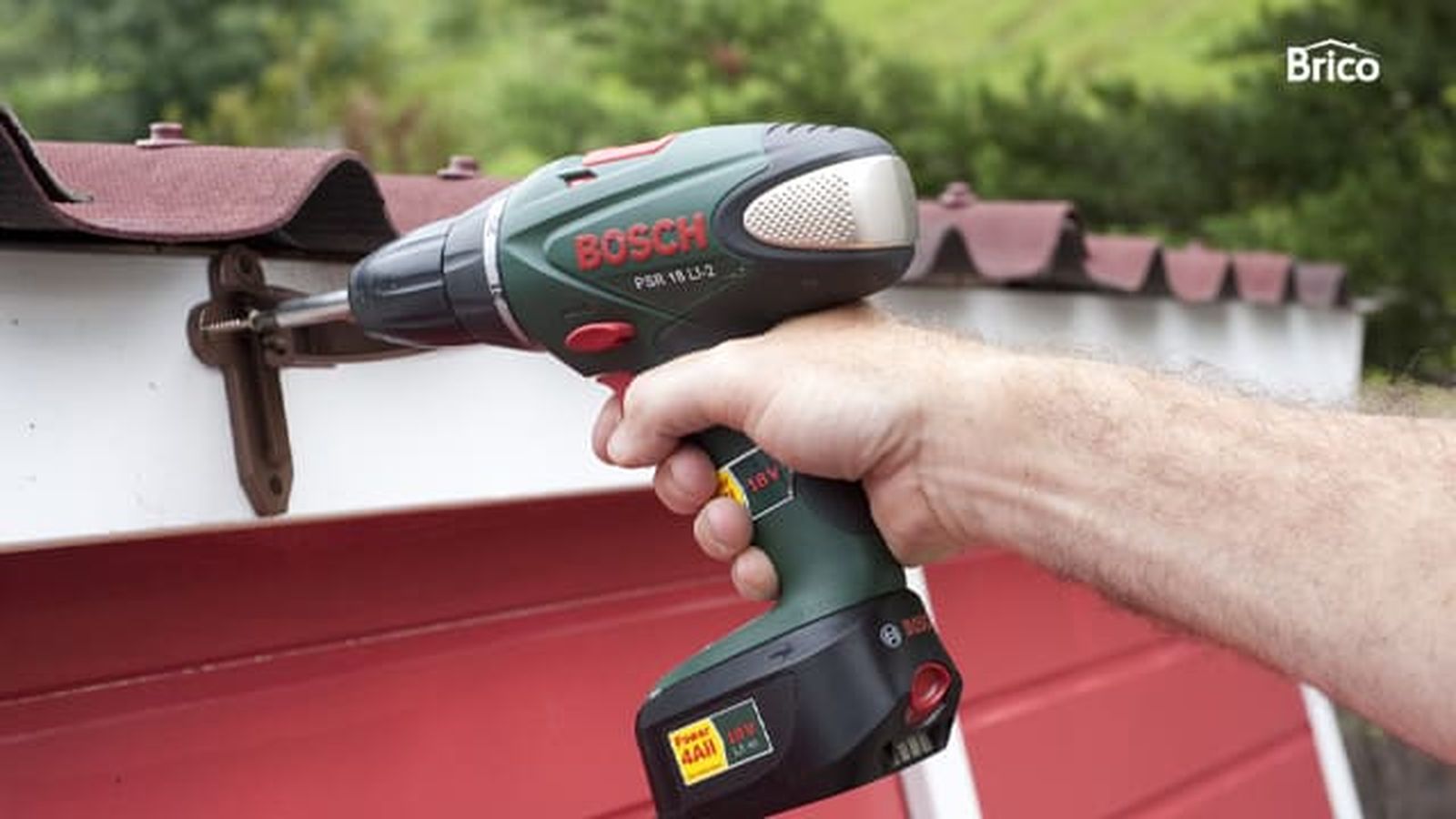

Llega el momento de colocar los canalones a ambos lados del tejado. Con el taladro y una punta adecuada, atornillamos los soportes con unos tirafondos. Nosotros, emplearemos tres por cada conducto, que amarraremos dando una pequeña inclinación para favorecer la circulación del agua.

sistema de riego por goteo paso 13Paso 13

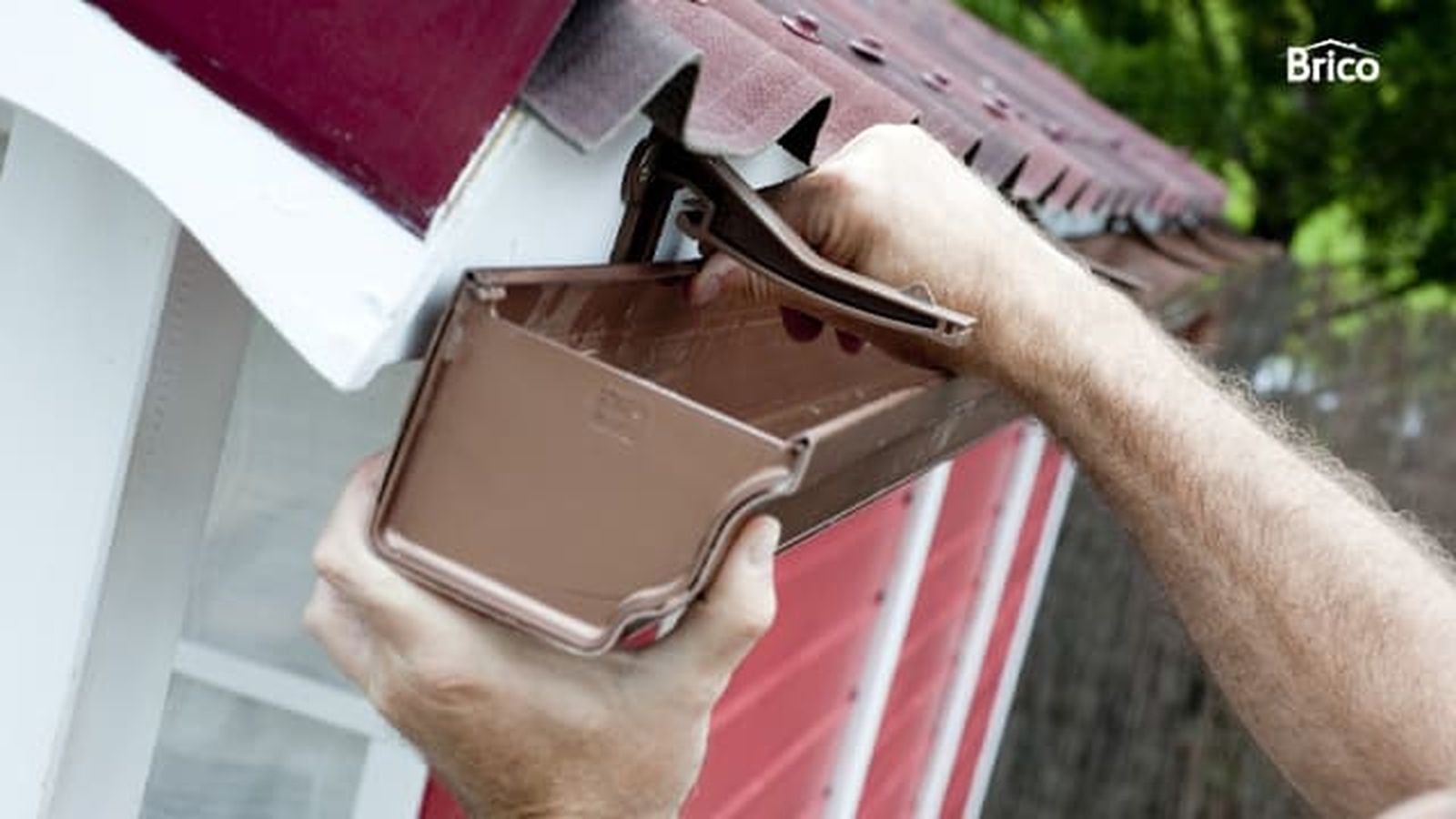

Después, encajamos los canalones en los soportes.

sistema de riego por goteo paso 14Paso 14

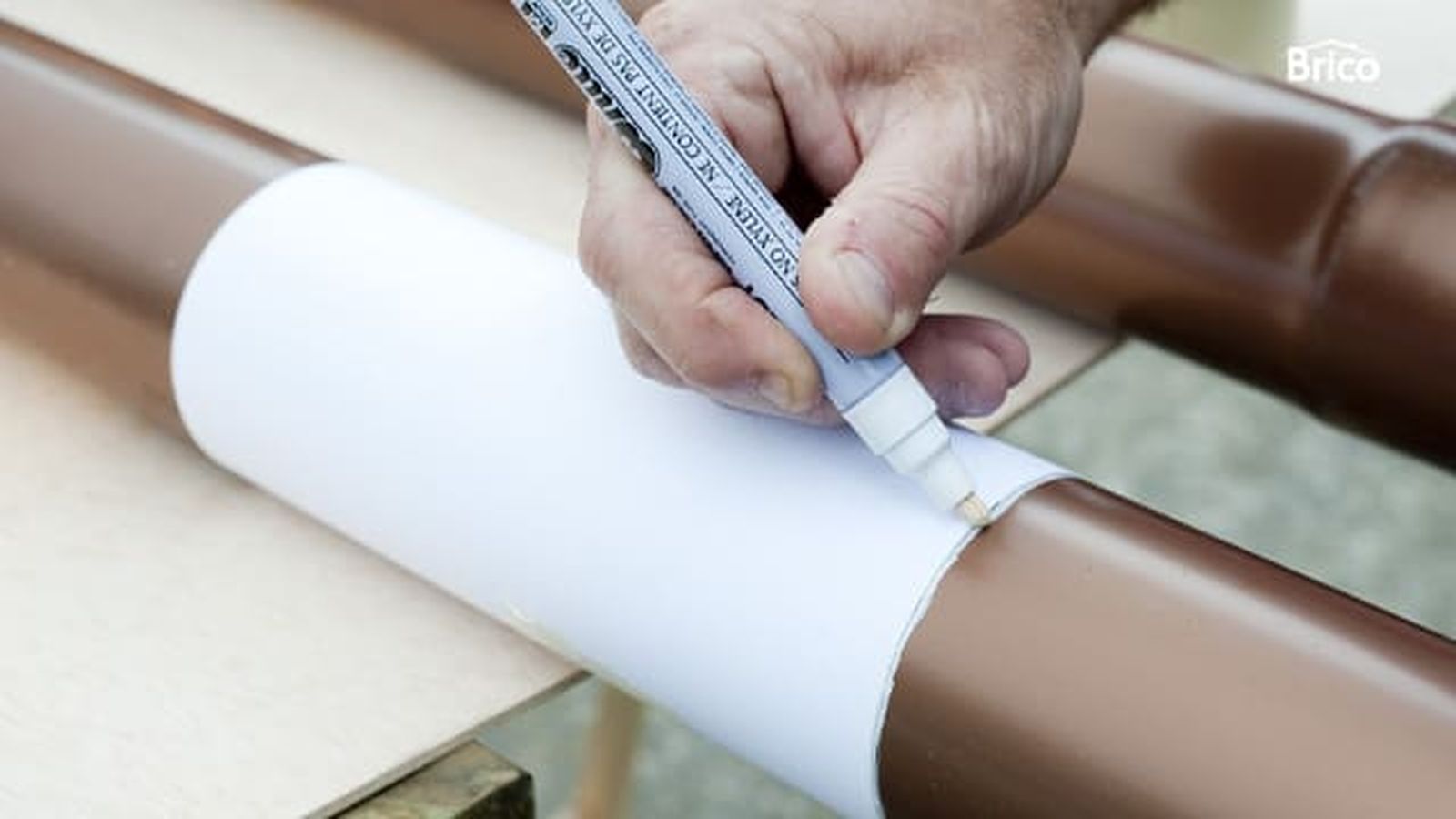

El siguiente paso consiste en cortar una de las bajantes. Para realizar esta tarea, rodeamos el tubo con un folio, trazamos una línea...

sistema de riego por goteo paso 15Paso 15

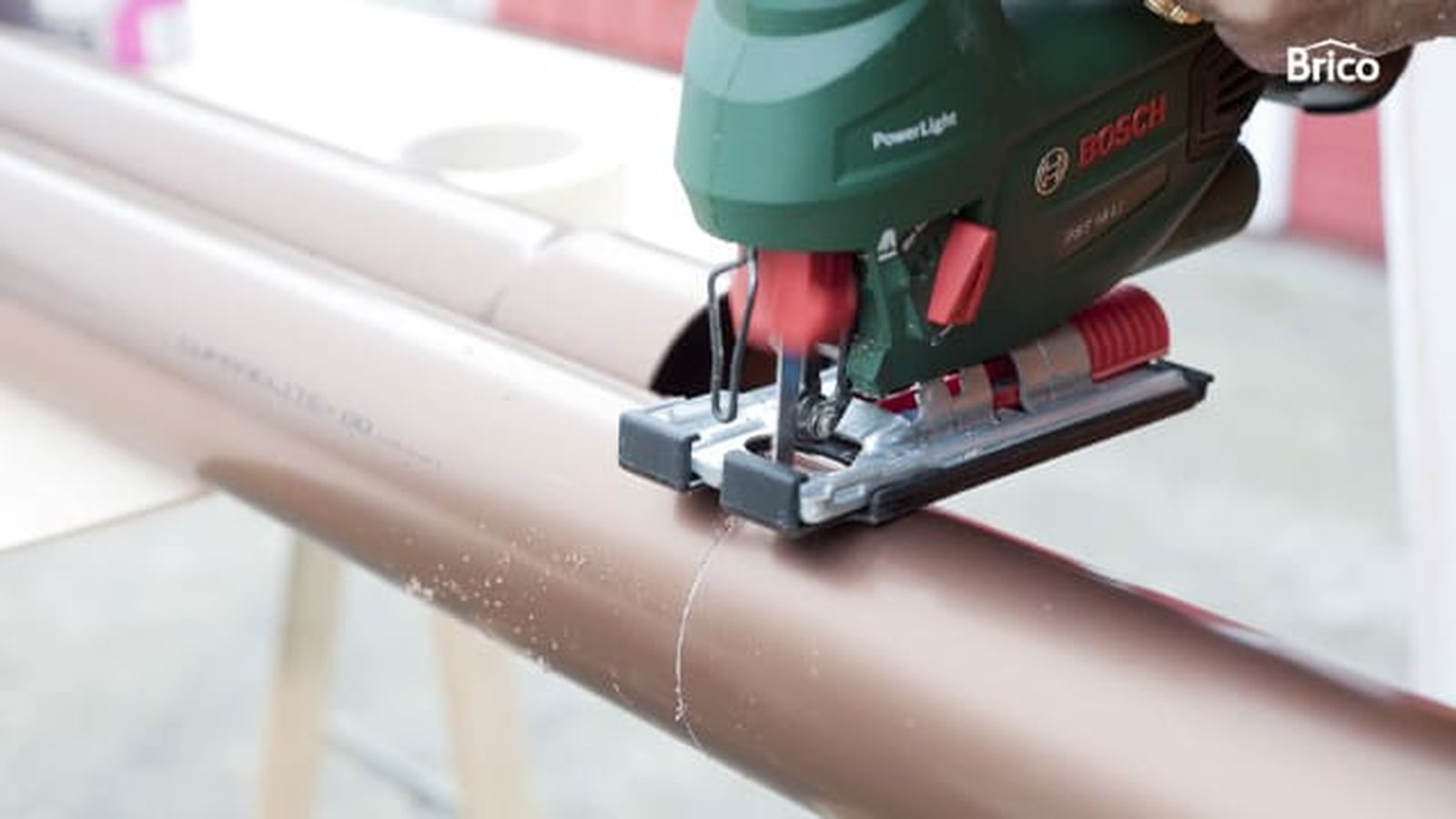

A continuación, con la sierra de calar provista de una hoja para cortar materiales plásticos, cortamos la bajante. Luego, con la espuma para lijar repasamos los cantos.

sistema de riego por goteo paso 16Paso 16
Damos adhesivo para PVC en uno de los extremos y encajamos la bajante al acople.

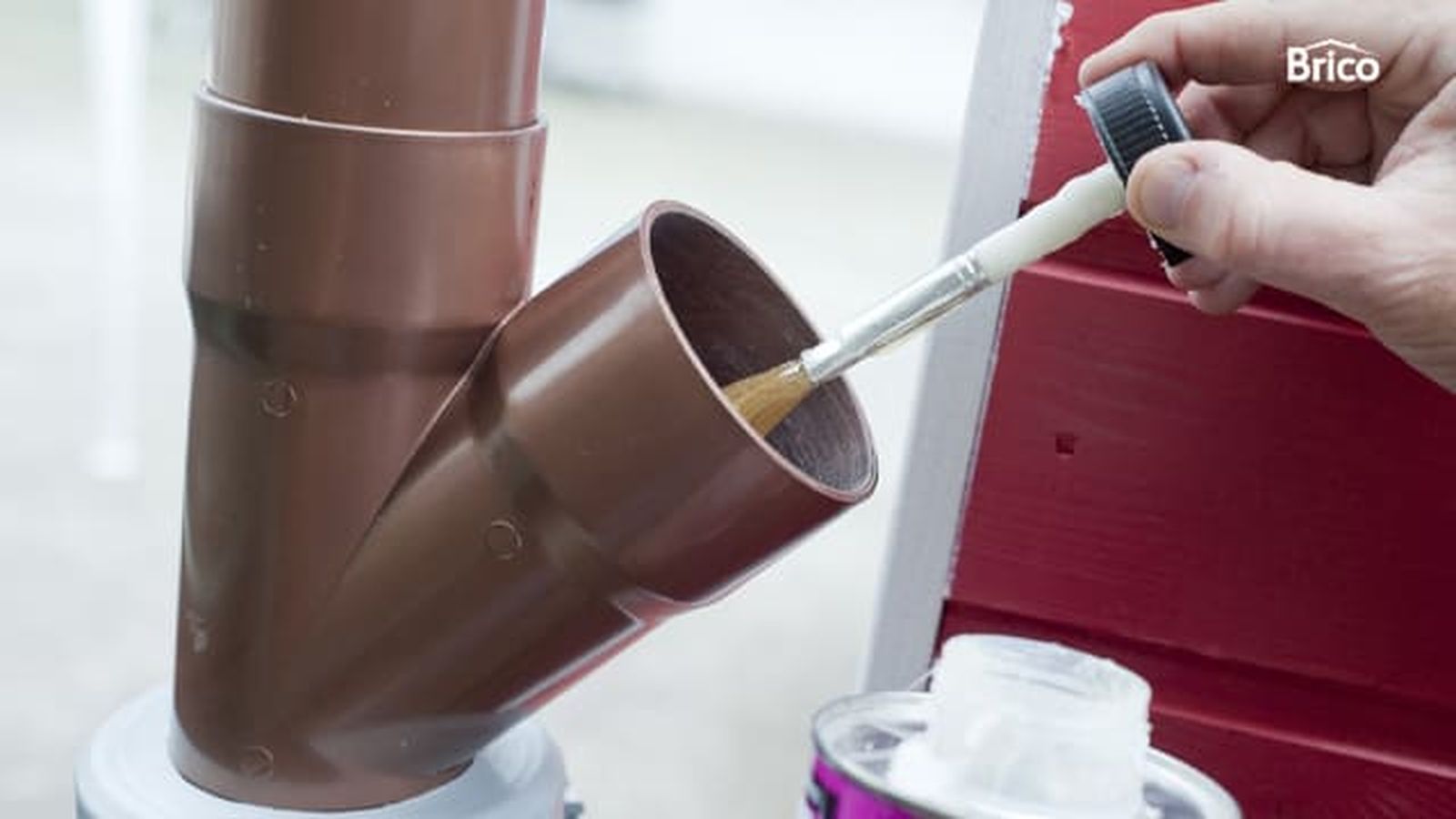

sistema de riego por goteo paso 17Paso 17

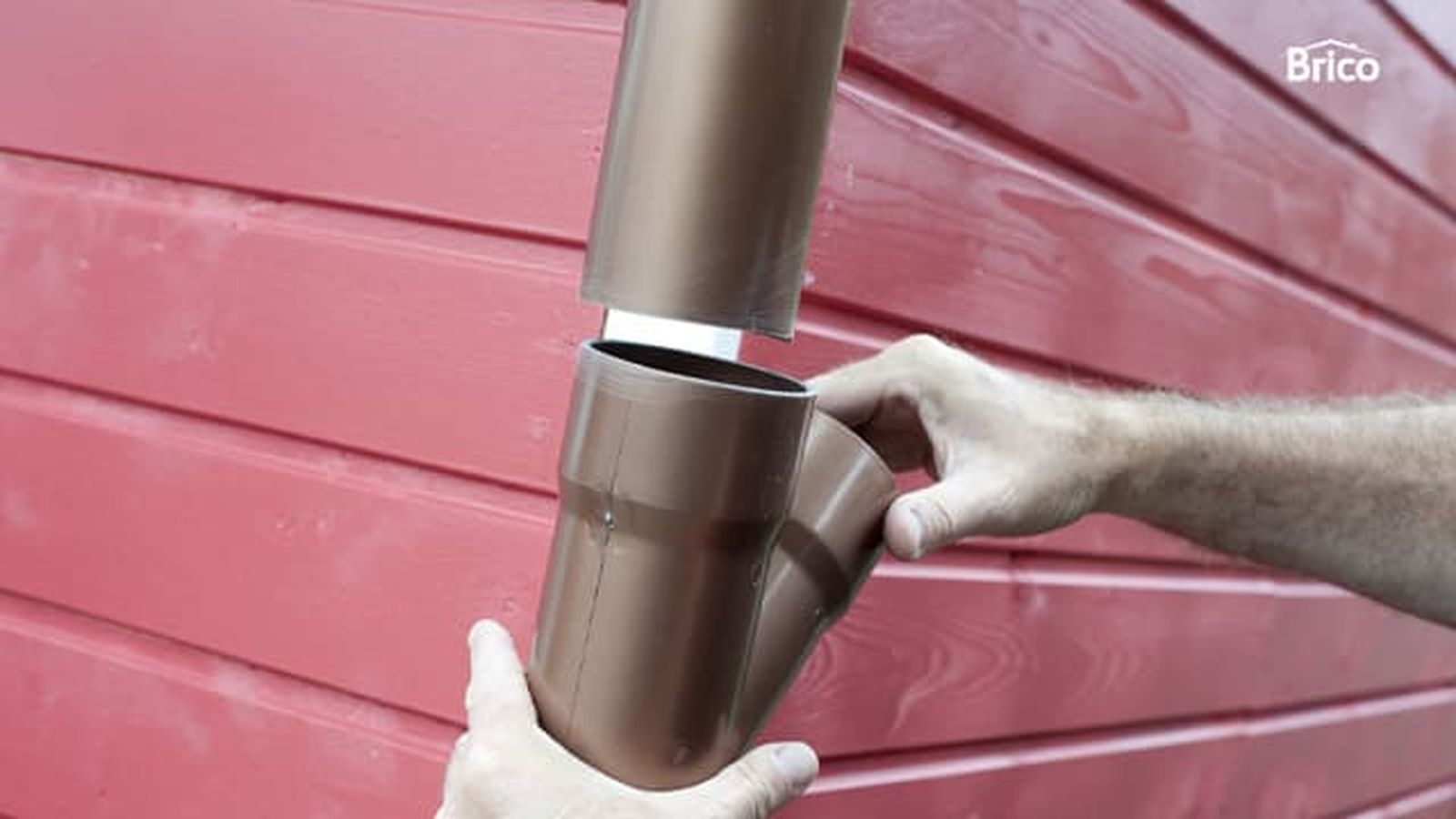

Empleando el mismo producto, unimos el otro extremo del conducto a la pieza que servirá de unión para la otra bajante.

sistema de riego por goteo paso 18Paso 18
Siguiendo el mismo procedimiento, encajamos el filtro de agua. Este sistema, con dos posiciones, nos permitirá filtrar el agua para su aprovechamiento posterior o desechar el sobrante.

sistema de riego por goteo paso 19Paso 19

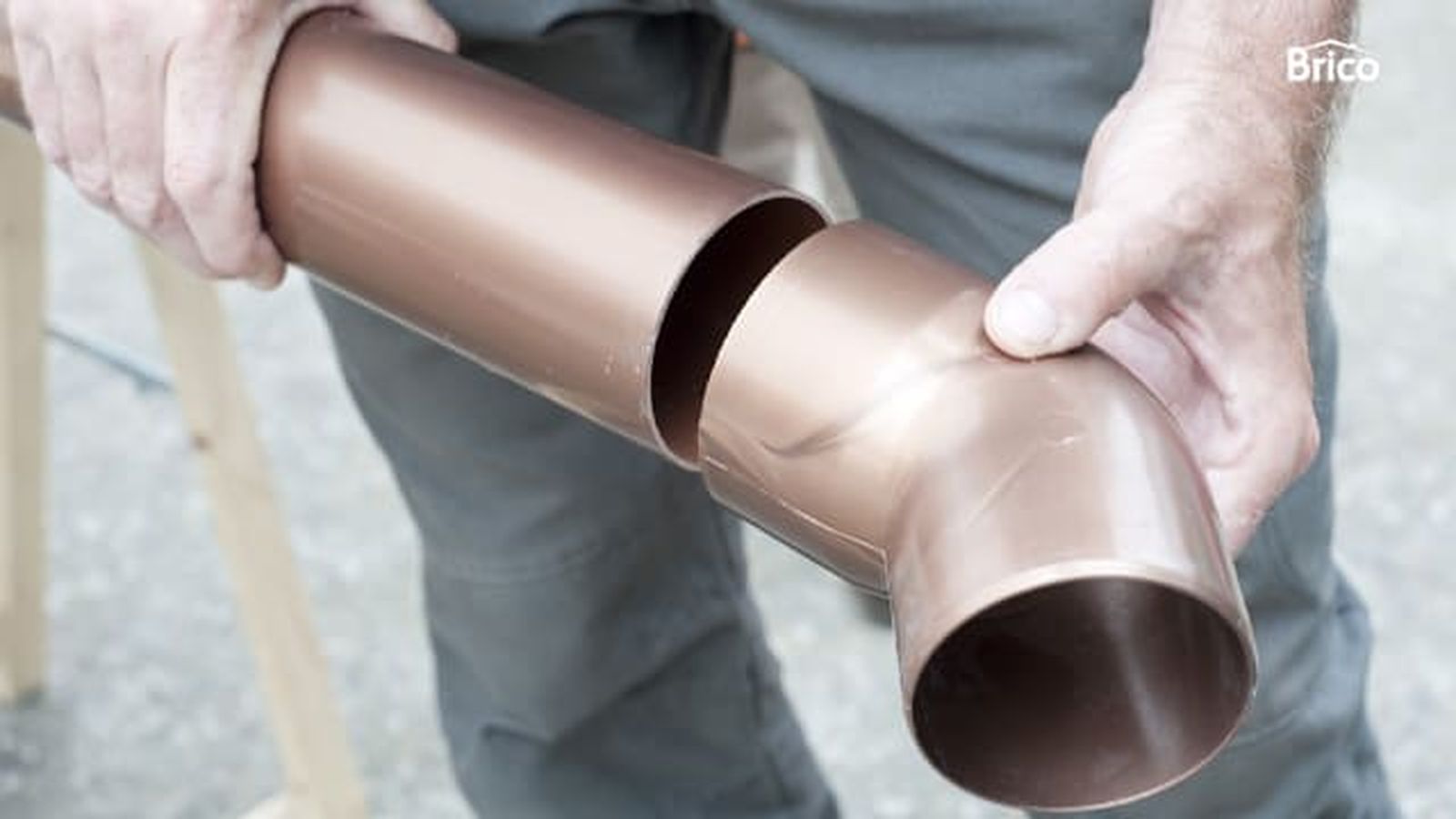

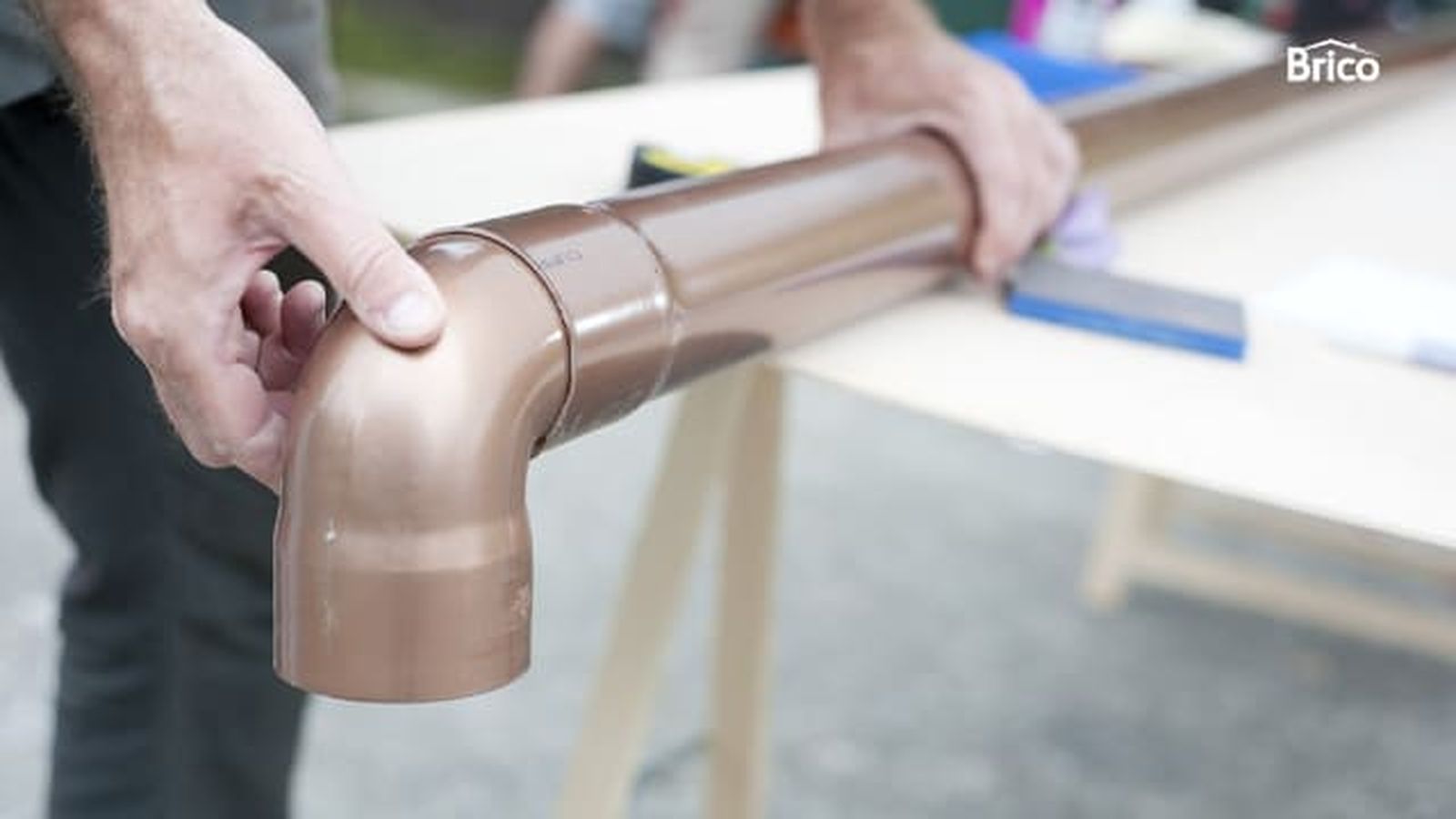

Continuamos con la bajante. Encajamos otro tubo en el filtro y en el otro extremo, ponemos un codo. Para unir estas piezas, empleamos el mismo adhesivo.

sistema de riego por goteo paso 20Paso 20

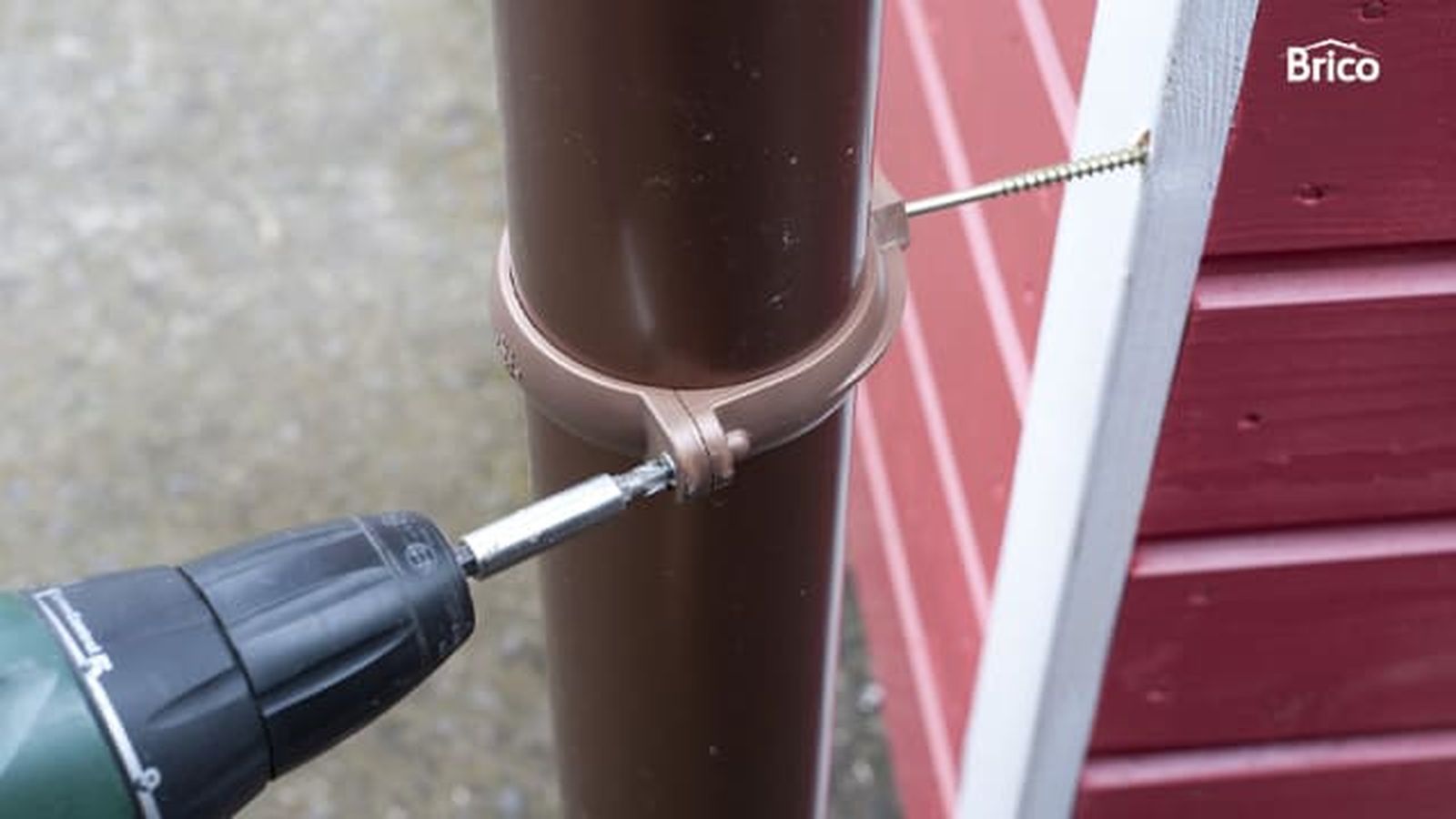

Llega la hora de unir el conjunto a la caseta. Para ello, empleáremos unas abrazaderas, que atornilláremos con unos herrajes especiales para este tipo de trabajos.

sistema de riego por goteo paso 21Paso 21
A continuación, cortamos la otra bajante, que será la encargada de reconducir el agua recogida por el otro canalón. Colocáremos un codo en cada extremo.

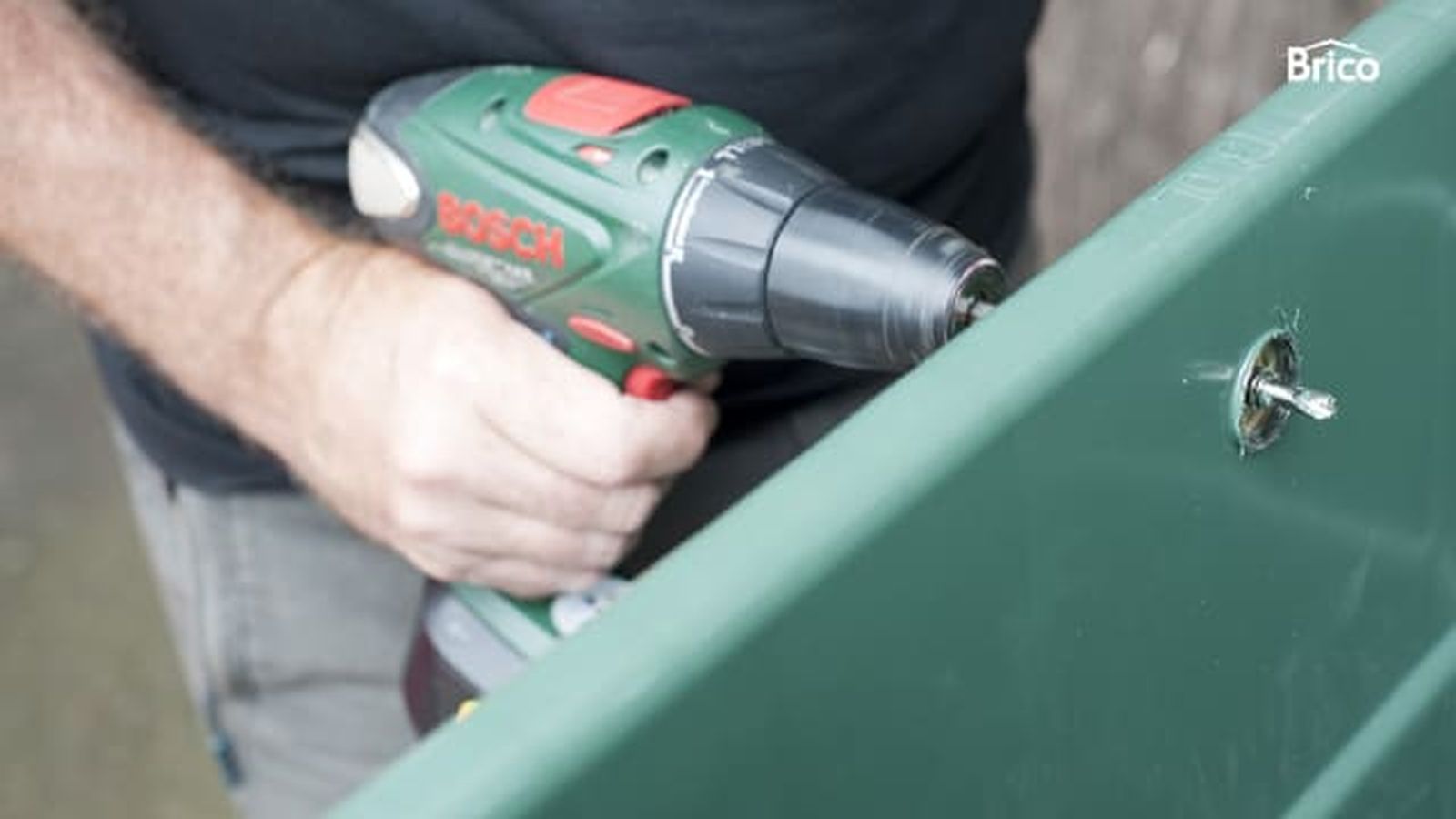

sistema de riego por goteo paso 22Paso 22
Ahora, presentamos el tubo de salida del filtro en el depósito y marcamos el punto donde queremos realizar el orificio. Luego, con el taladro atornillador provisto de la sierra de corona, realizamos un agujero.

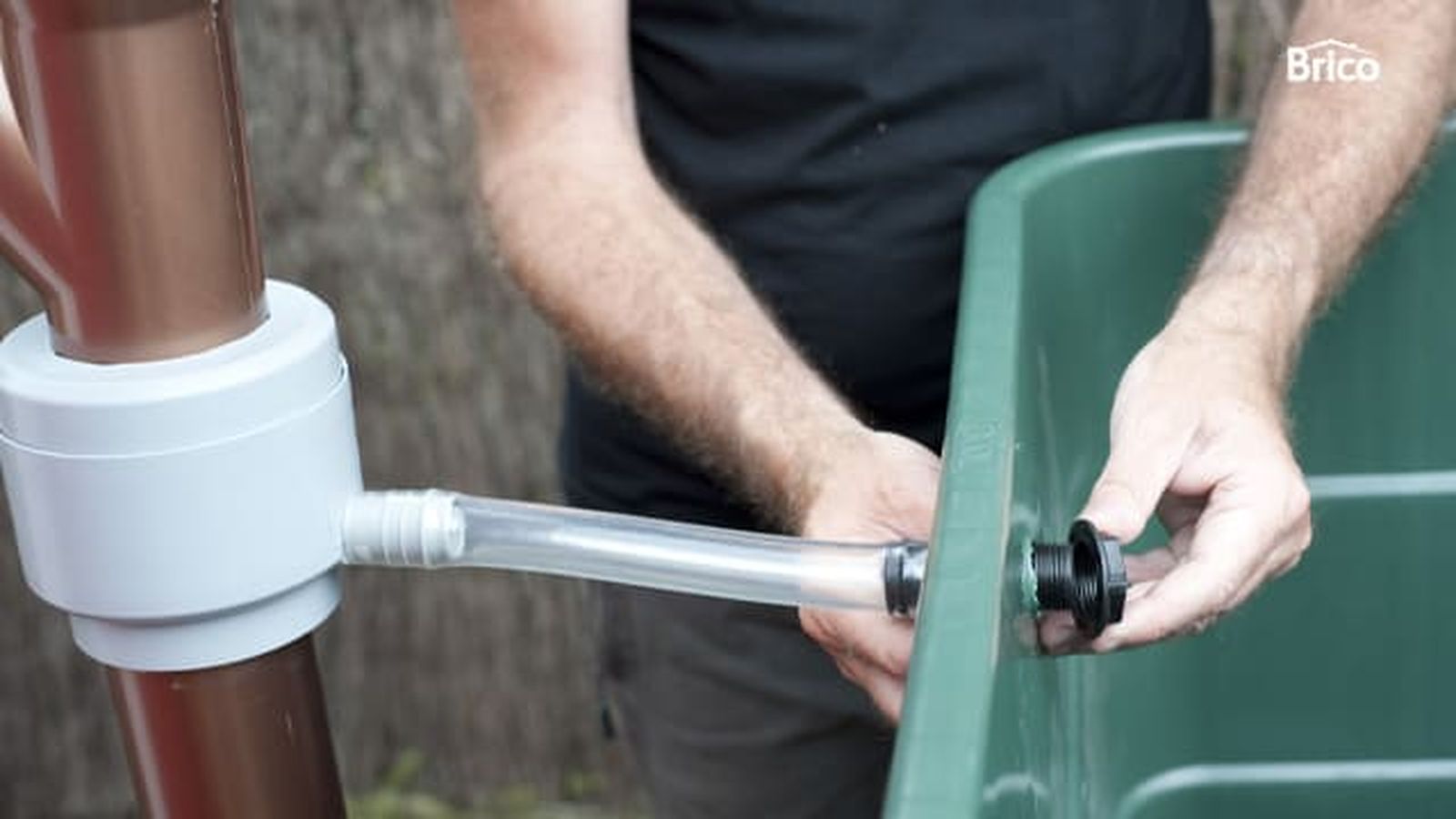

sistema de riego por goteo paso 23Paso 23
Empalmamos el tubo del filtro y colocamos la tuerca de fijación. Ya podremos regular la salida de agua moviendo la llave de paso.

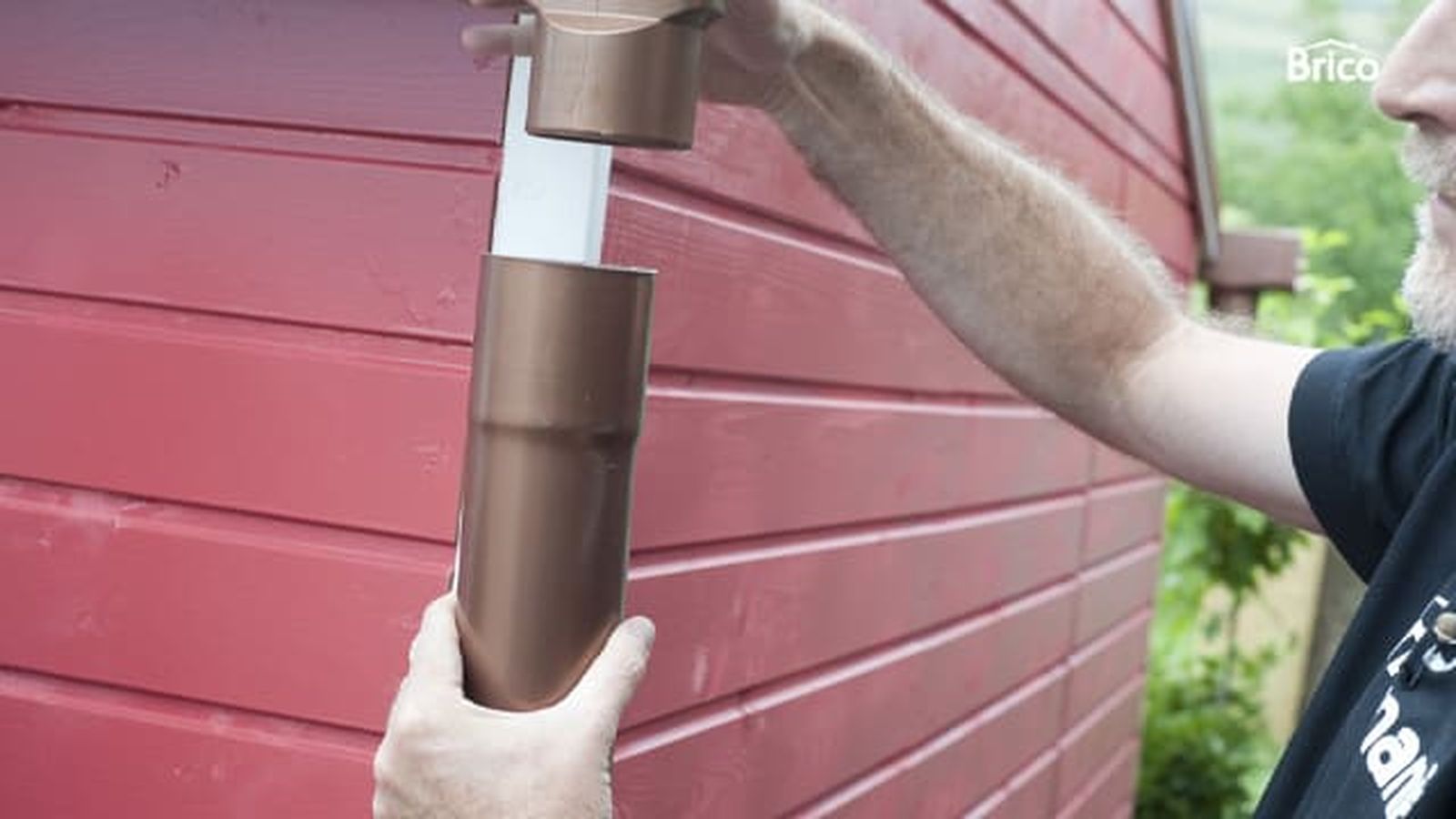

sistema de riego por goteo paso 24Paso 24

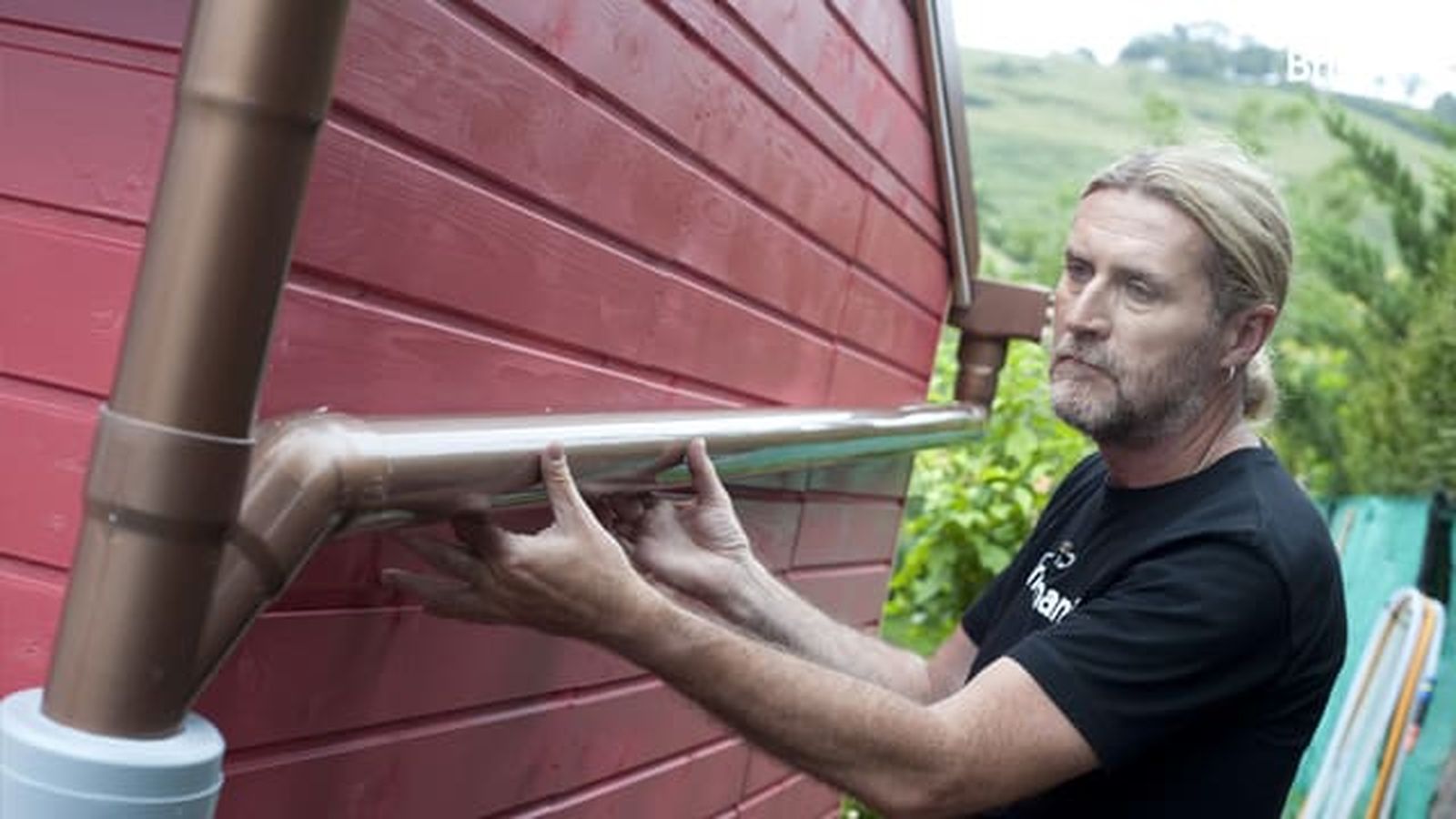

Ahora, conectamos uno de los extremos de la bajante al otro canalón.

sistema de riego por goteo paso 26Paso 25
Aplicamos adhesivo de montaje a la pieza de unión y encajamos el otro extremo de la bajante.

sistema de riego por goteo paso 26Paso 26

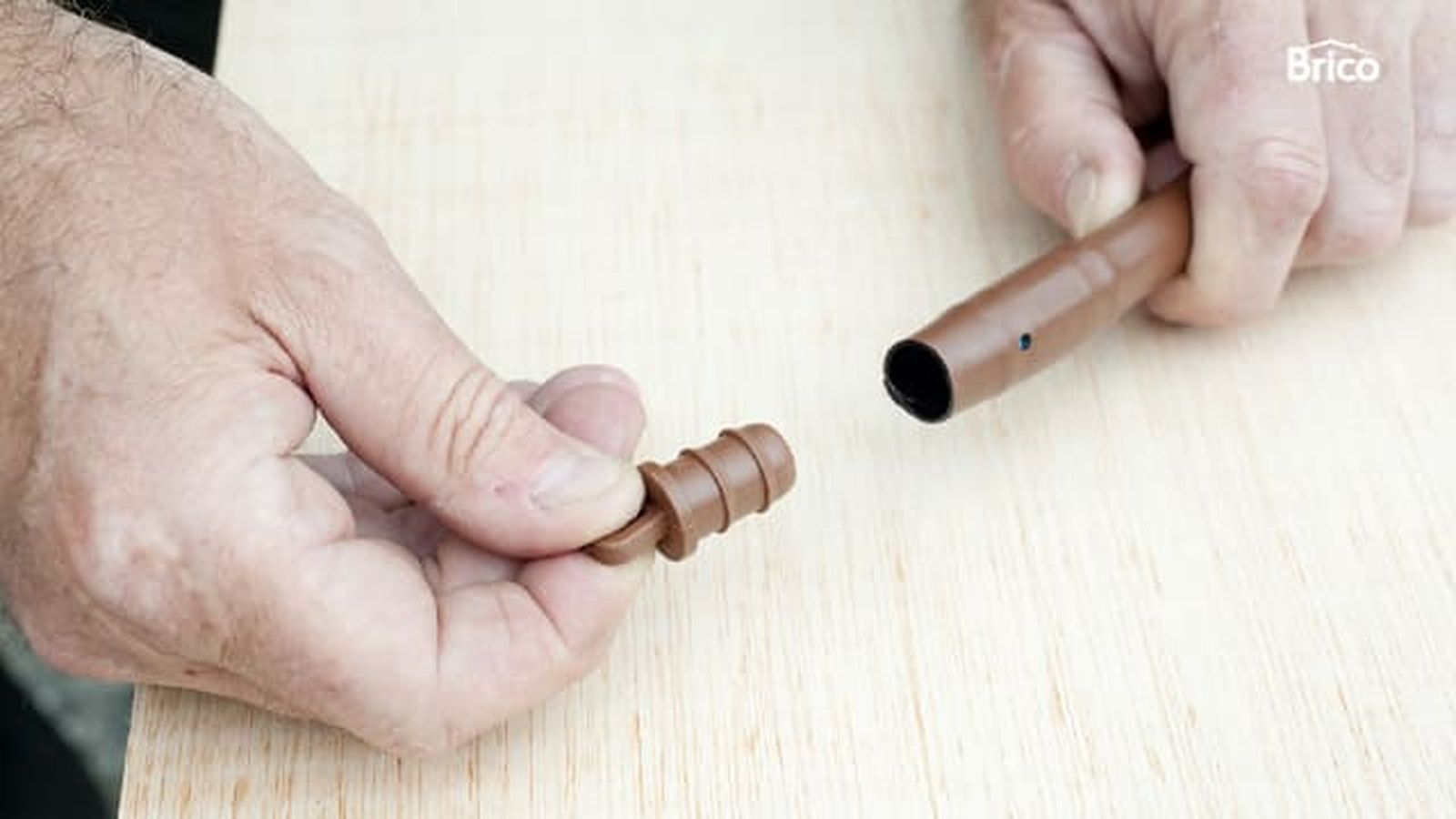

Una vez que hayamos realizado la instalación, es el momento de realizar las conexiones necesarias para el sistema de riego con goteros integrados. Nosotros hemos empleado este método, pero vosotros podréis escoger el que mejor se adapte a vuestras necesidades. Además, gracias al grifo con doble derivación, podréis emplear la otra toma de agua para conectar una manguera, por ejemplo.

sistema de riego por goteo paso 27Paso 27

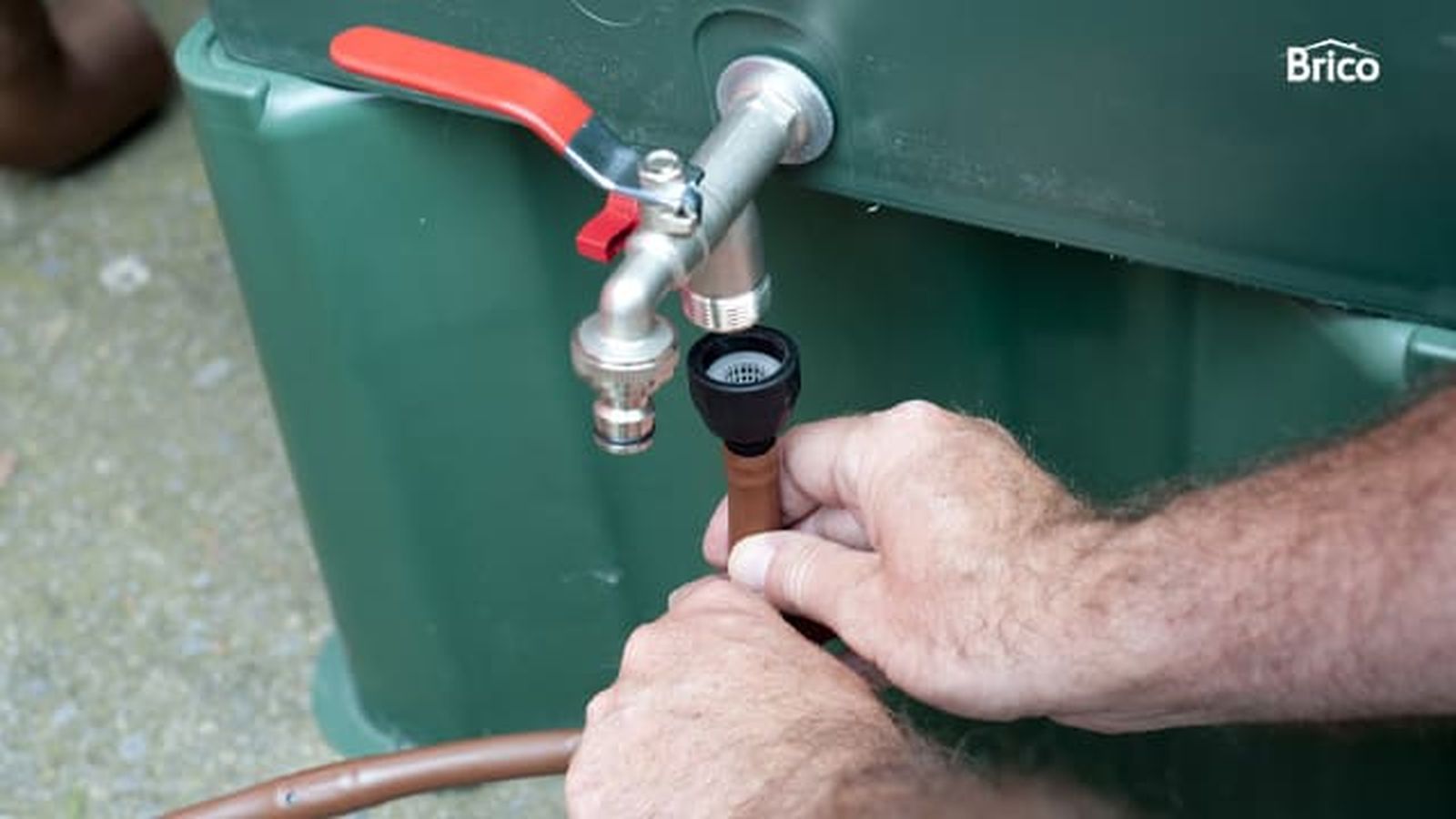

Para terminar, conectamos el tubo al grifo.

sistema de riego por goteo paso 28Paso 28

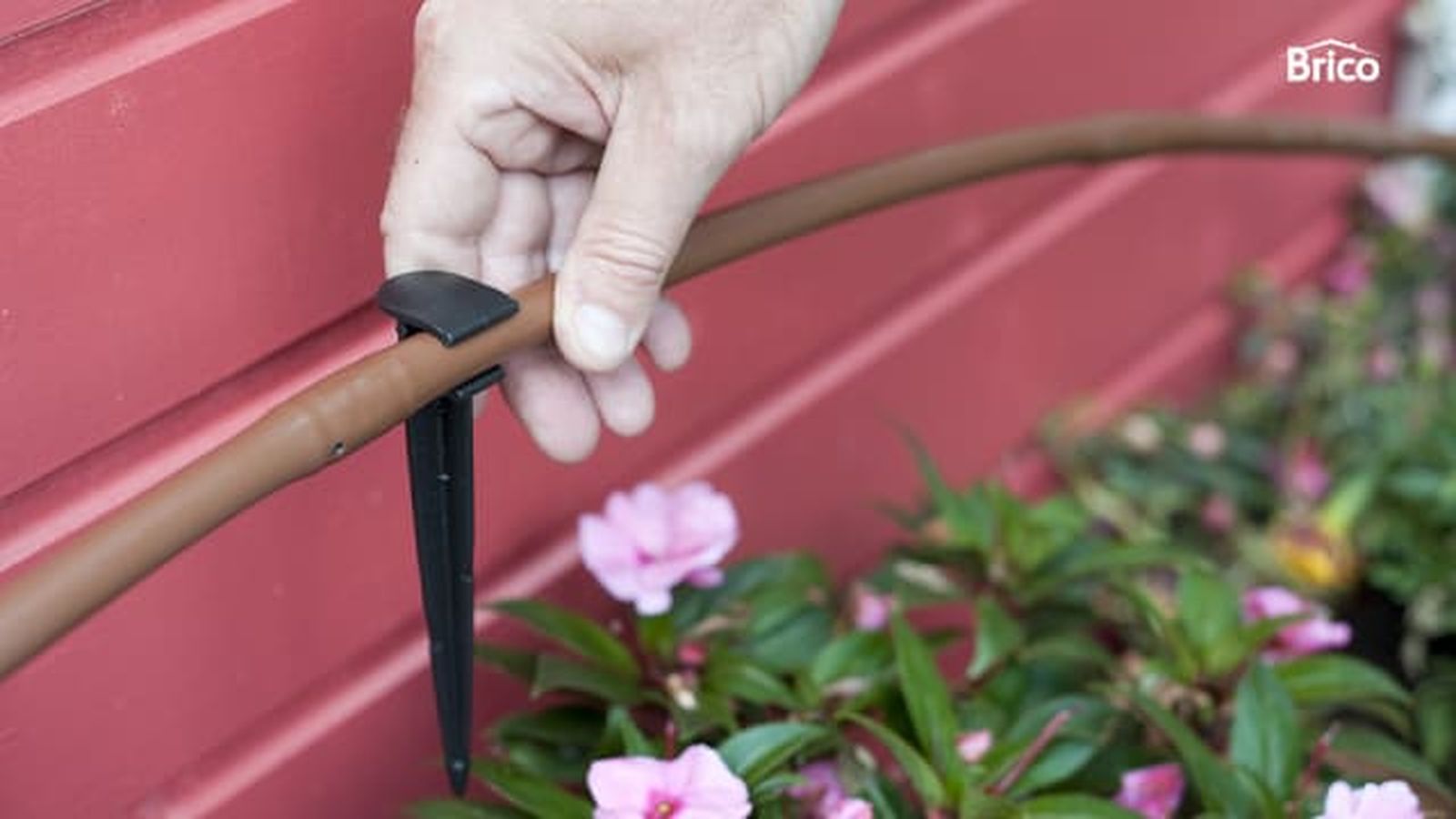

Después extendemos el conducto a lo largo de nuestras jardineras.

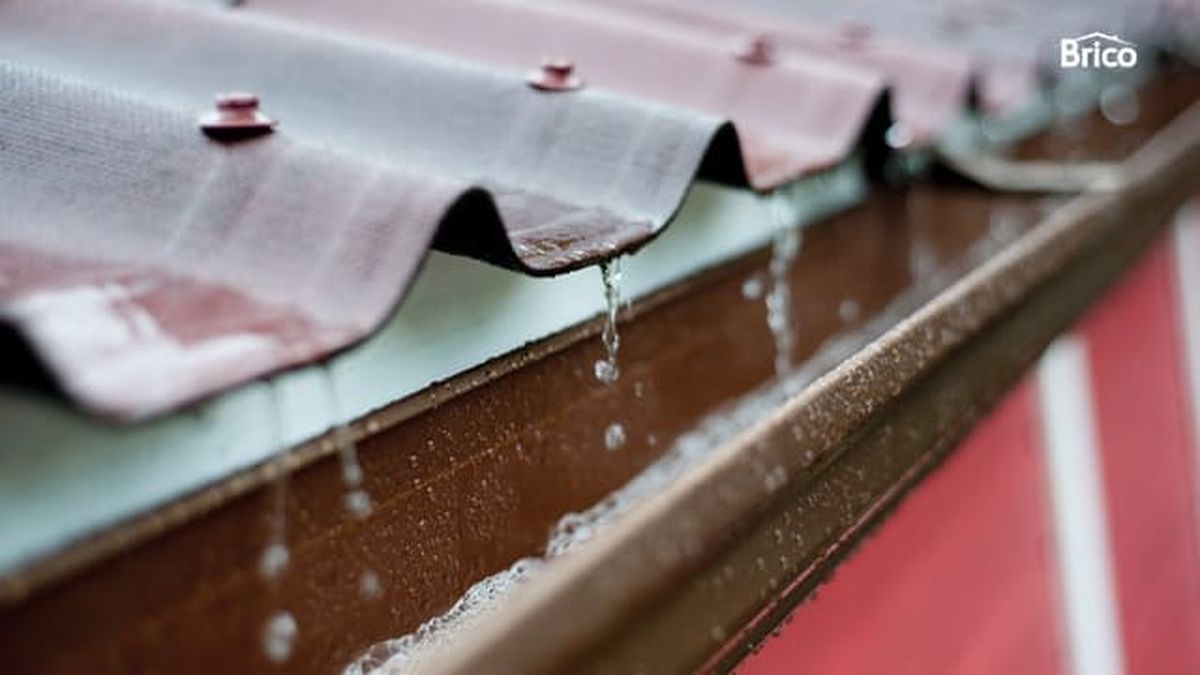

sistema de riego por goteo paso 29Paso 29
De esta forma tan sencilla, ya podemos usar el agua de lluvia para regar nuestras plantas. Así, además de obtener un gran ahorro, colaboráremos con el medio ambiente gracias a nuestro sistema de riego con agua de lluvia.
